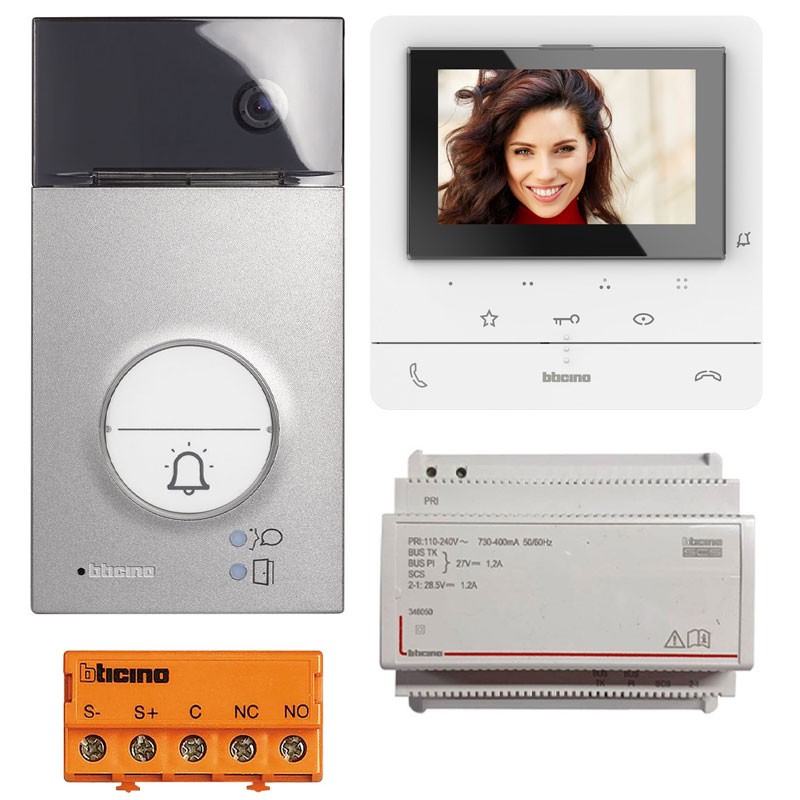

Spécifications techniques des différents éléments du kit :

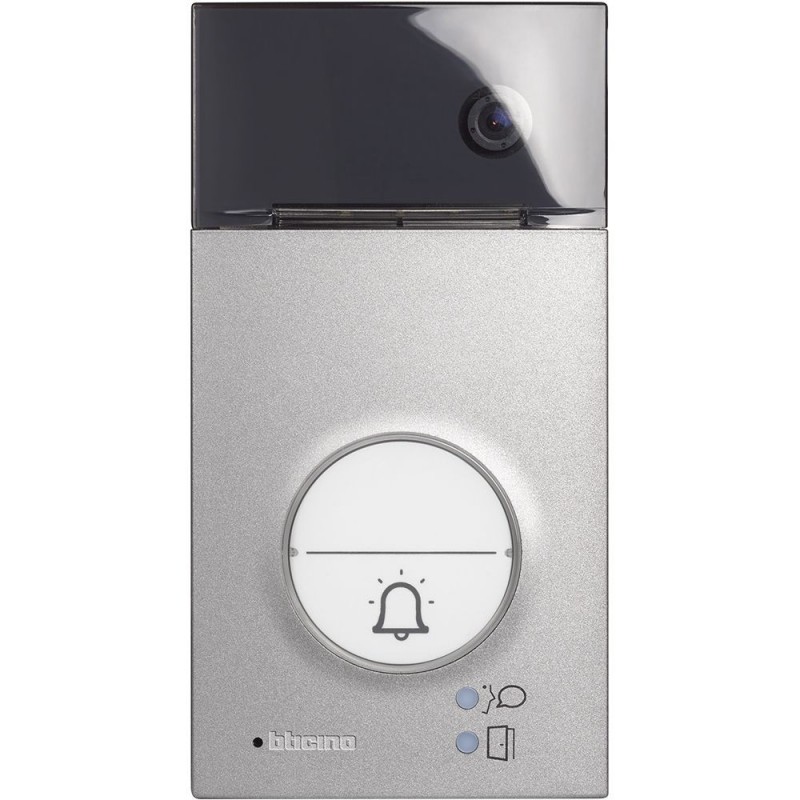

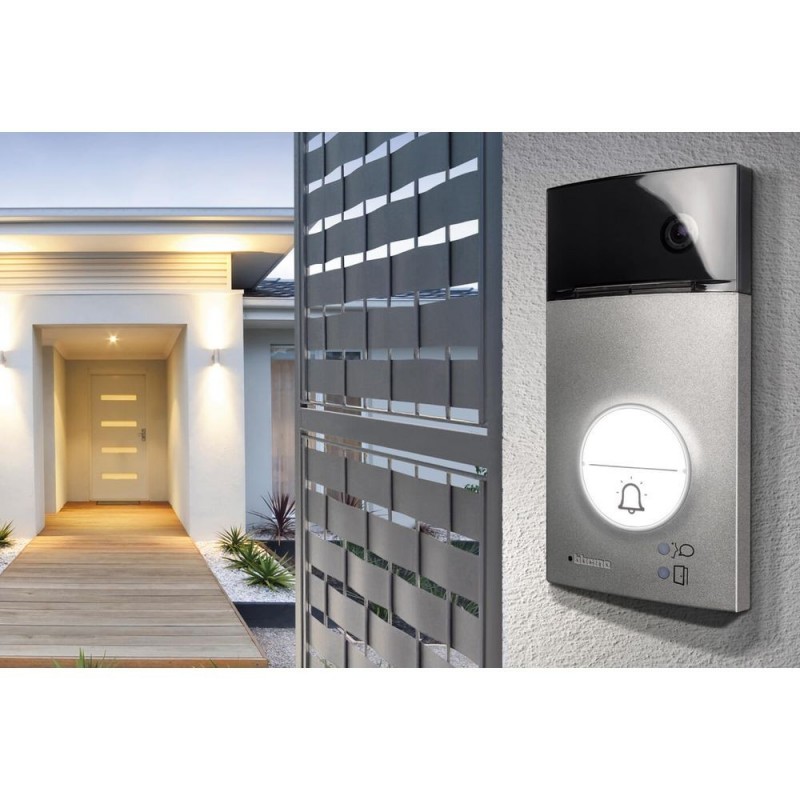

1 Platine de rue LINEA 3000 code 343081 :

• Technologie 2 fils

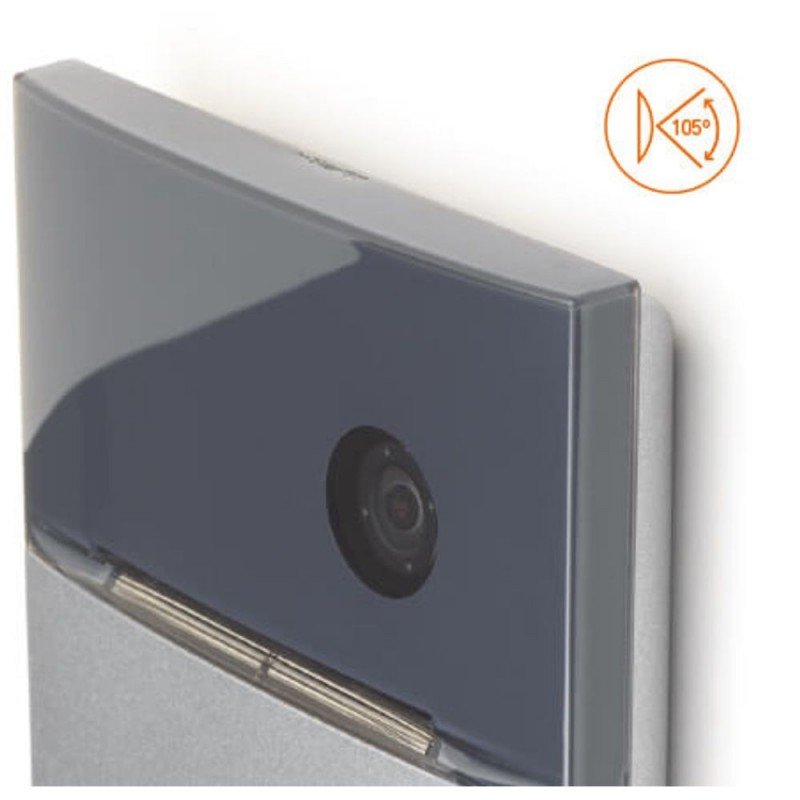

• Installation murale avec façade en zamak et caméra couleur grand angle
• LED blanches pour l'éclairage du champ de la caméra en cas de faible luminosité
• Configurable pour des installations monofamiliales ou bifamiliales
• Permet l'activation d'une serrure électrique connectée directement entre les bornes S+ et S- (18 V 4 A en impulsion, 250 mA en maintien, 30 Ohm max)
• Illumination du badge avec une LED blanche
• Répond à l'indice de protection IP54 - degré de robustesse IK10.

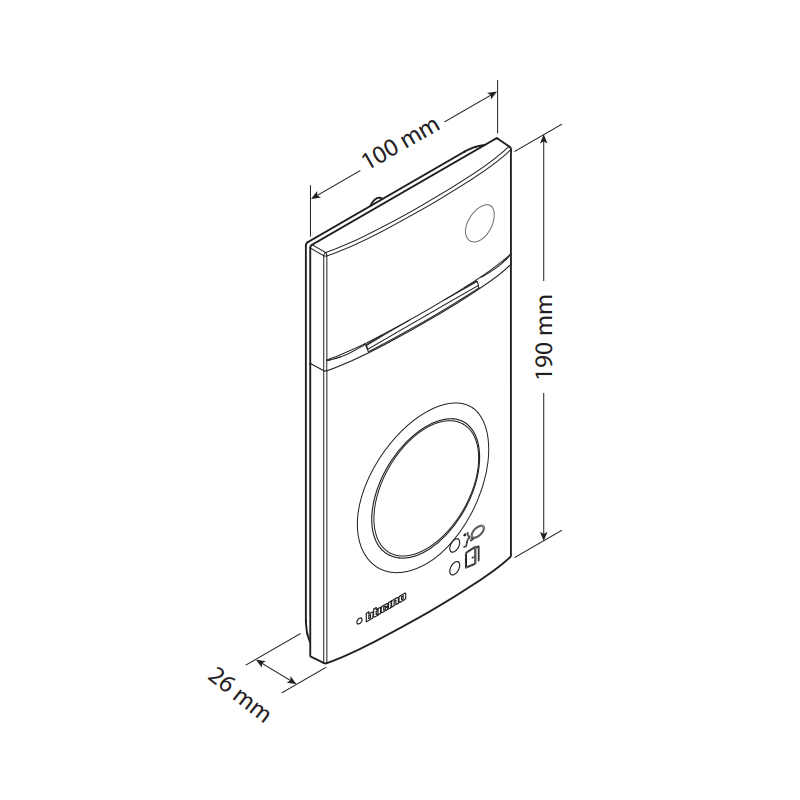

• Dimensions : 190x100x26,65 mm
• Hauteur : 190 mm
• Largeur : 100 mm
• Profondeur : 26,65 mm
• Appels : 2
• Type d'installation : 2 fils
• Hauteur d'installation recommandée : 160-165cm
• Température de fonctionnement : -25/+70°C
• Résolution : 330 lignes TV H

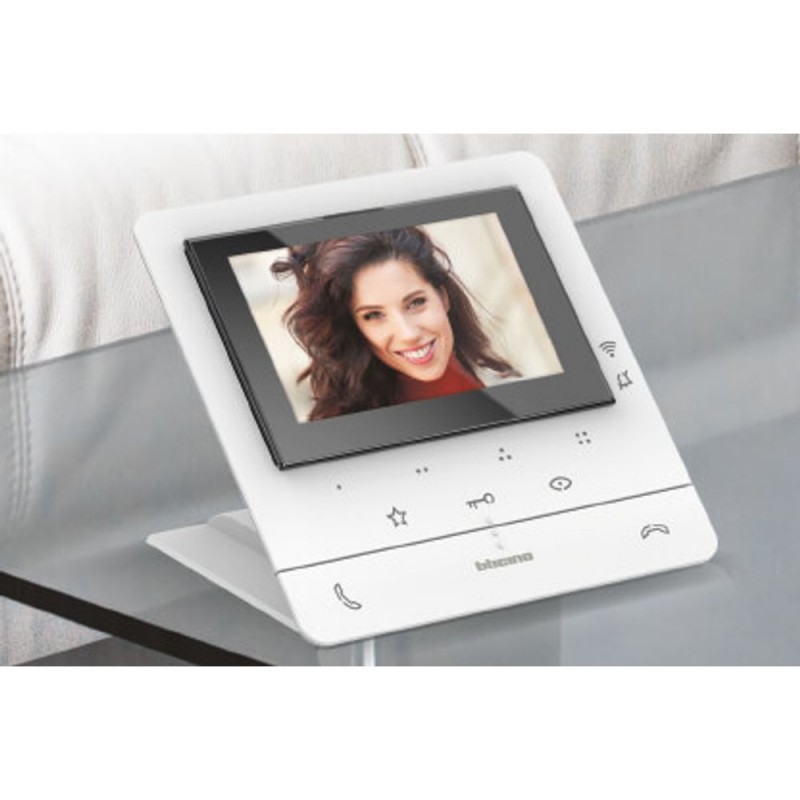

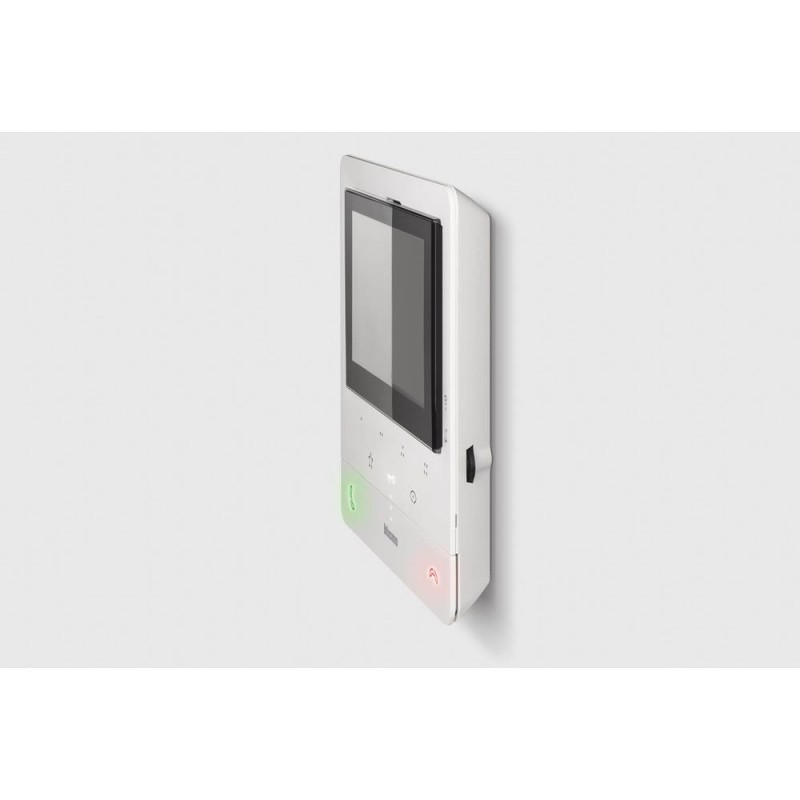

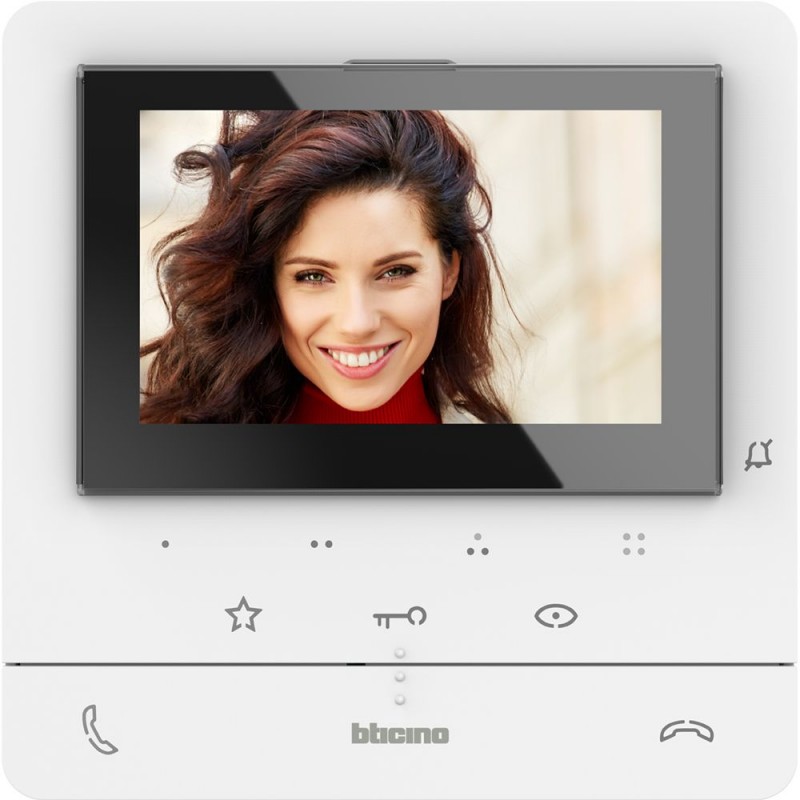

1 Visiophone CLASSE 100V16E code 344672 :

• Technologie mains libres 2 fils, avec téléboucle
• Écran LCD couleur de 5 pouces
• Il est doté de 2 boutons physiques pour la commande des fonctions principales du portier vidéo - réponse et fermeture de l'appel - et de 3 boutons tactiles pour la commande des fonctions principales - activation de la serrure électrique, commande de l'éclairage de l'escalier et activation de la platine de rue/horloge - plus 4 autres boutons tactiles configurables qui assument différentes fonctions - par exemple, interphone, activation supplémentaire de la serrure électrique, activations générales.
• Le portier vidéo est équipé d'un levier latéral permettant de régler : la couleur, la luminosité et le contraste de l'écran, le volume de la parole et le volume de la tonalité d'appel.
• Il y a une LED de signalisation pour l'exclusion des appels.
• L'installation peut se faire hors mur avec un support spécial (fourni) ou par l'intermédiaire d'un support de table (à acheter séparément, code 344692).
• L'appareil, qui a également une fonction de studio professionnel, doit être configuré.

• Tension : 20/27V

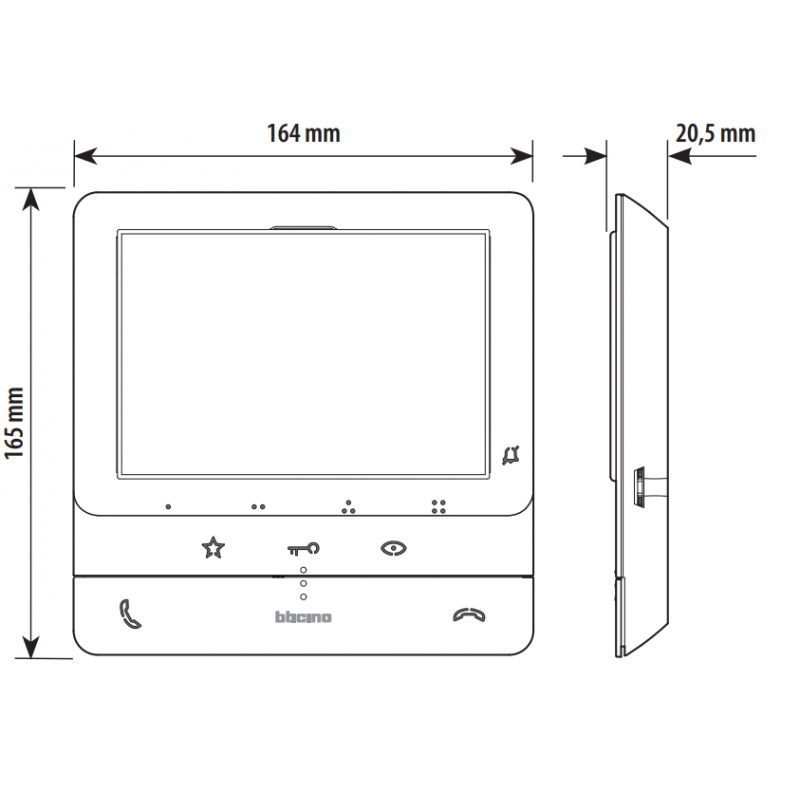

• Dimensions : 165x164x20.5mm
• Hauteur : 165 mm
• Largeur : 164 mm
• Profondeur : 20,5 mm
• Section maximale du câble : 2x1mmq
• Type d'installation : 2 fils
• Hauteur d'installation recommandée : 160-165cm
• Température de fonctionnement : -5/+40°C
• Résolution : 800 x 480
• Wi-Fi : Non
• Teleloop : Oui
• Couleur : blanc

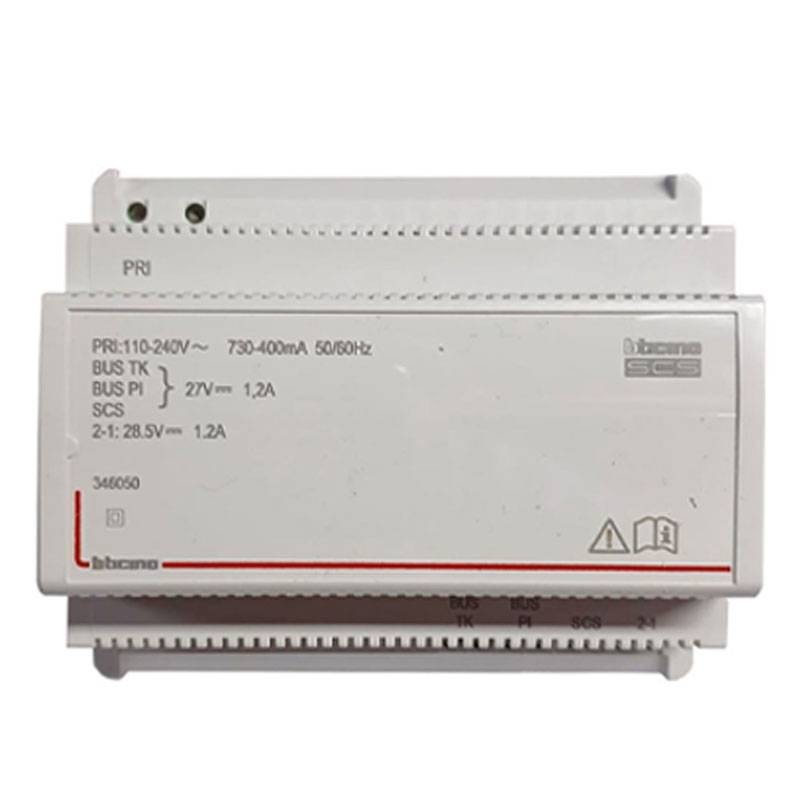

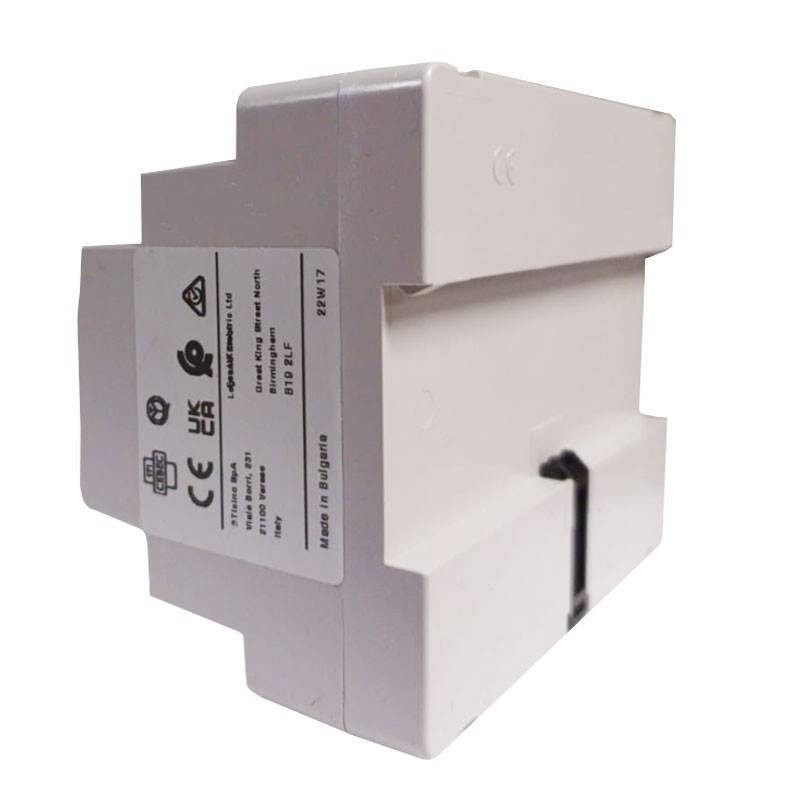

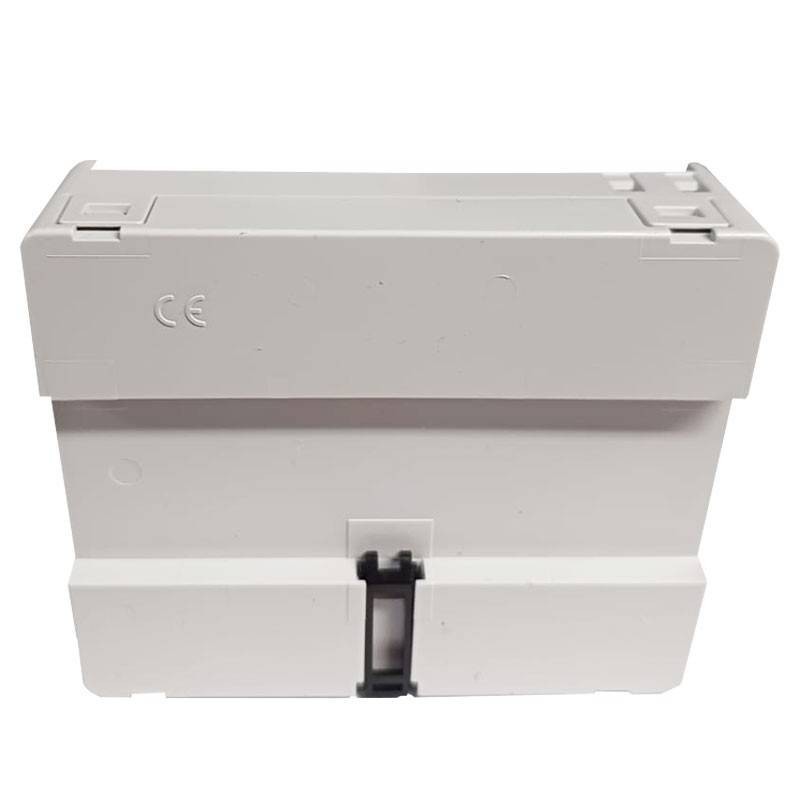

1 Alimentation BUS-SCS en boîtier modulaire 6 DIN pour systèmes audio et vidéo à 2 fils code 346050

• Alimentation pour systèmes audio et vidéo à 2 fils dans un boîtier modulaire 6 DIN
• Alimentation 110 - 240 Va.c. @ 50 - 60 Hz
• Produit deux alimentations à très basse tension de sécurité (une sur les 3 bornes BUS TK, BUS PI et SCS, une sur les bornes 1 - 2) ;
• A utiliser alternativement et non simultanément
• L'adaptateur vidéo est intégré dans l'appareil (l'article 346830 ne doit donc pas être utilisé), il est donc possible d'éviter d'utiliser le nœud A/V (F441) ou la matrice multicanaux (F441M) si les bornes BUS PI et BUS TK ne dépassent pas un total de trois branches (MAX 2 PI + 1 TK ou 1 PI + MAX 2 TK).
• Peut également être utilisé comme bloc d'alimentation supplémentaire (sortie 1 - 2) pour l'alimentation locale de postes d'appartement ou de blocs-portes préétablis (dans ce cas, aucune autre sortie ne peut être utilisée).
• L'appareil est protégé électroniquement contre les surcharges et les courts-circuits.
• Il s'agit d'un dispositif de sécurité SELV à double isolation.
• L'installation doit être effectuée conformément aux réglementations en vigueur.
• L'appareil ne doit PAS être configuré
• Attention : les sorties (BUS PI), (BUS TK) et (SCS) peuvent être utilisées simultanément tout en respectant l'absorption totale maximale de 1,2 A.
• Après une surcharge ou un court-circuit, déconnectez l'alimentation pendant 5 minutes.
• Cette alimentation est de catégorie CAT II 2500 V, elle nécessite donc une protection supplémentaire contre les tensions transitoires (supérieures à la catégorie de surtension de conception) externes à l'équipement.
• L'alimentation électrique ne doit être installée que dans des tableaux de distribution conçus pour les appareils DIN.
• Elle ne doit être installée qu'à l'intérieur.
• Il faut utiliser un interrupteur omnipolaire avec une séparation des contacts d'au moins 3 mm, situé à proximité du bloc d'alimentation.
• L'interrupteur décrit ci-dessus doit être considéré comme un dispositif permettant de déconnecter le bloc d'alimentation du réseau électrique.

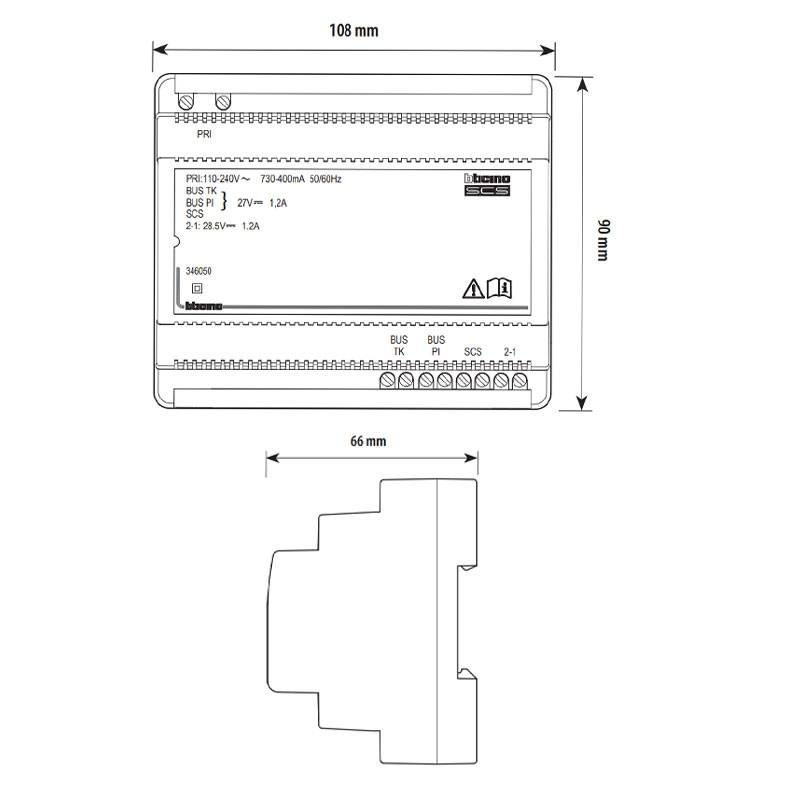

• Ne pas souder l'extrémité des conducteurs insérés dans les bornes. Encombrement : 6 modules DIN

PRI (entrée de l'alimentation en courant alternatif) :

• Tensions nominales : 110 - 240V
• Intensité nominale : 730 - 400 mA
• Fréquence de fonctionnement : 50 - 60 Hz
• Consommation à pleine charge : 40 W max
• Dissipation de puissance : 8 W max
• Rendement à pleine charge : 80 % typ
• Puissance en veille : < 1W
• Température de fonctionnement : (-10) - (+55) °C
• Fusible intégré (côté PRI) : F1 T 3,15A 250 V




BUS TK, BUS PI, SCS :

• Tension nominale : 27 Vdc
• Courant nominal : 1,2 A
• Puissance nominale : 32,4 W




1-2 :

• Tension nominale : 28,5 Vdc
• Courant nominal : 1,2 A
• Puissance nominale : 34,2 W



Installation du bloc d'alimentation :

• Le bloc d'alimentation doit toujours être installé dans des boîtiers appropriés.
• Il ne doit pas être exposé à des gouttes ou à des éclaboussures d'eau
• Ne pas obstruer les ouvertures de ventilation
• Il faut utiliser un interrupteur bipolaire avec une séparation des contacts d'au moins 3 mm, placé à proximité de l'alimentation. L'interrupteur a pour double fonction de déconnecter le bloc d'alimentation du réseau et de le protéger.

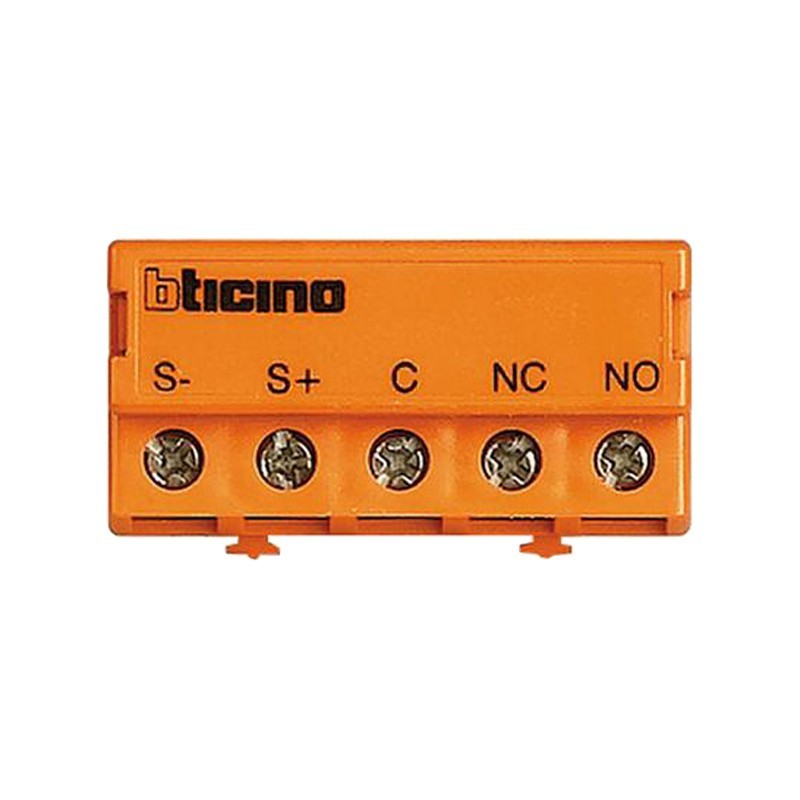

1 module relais pour serrures électromécaniques non gérées par BUS (code 346250) : Module relais pour l'ouverture du portail à combiner avec des tableaux de commande externes préétablis. Permet l'ouverture des serrures NON gérées par BUS par l'intermédiaire de l'unité de porte. Type de contact : NO-NC, type de système : 2 fils.
