Avantages :

• Le panneau de commande est conforme au degré de robustesse IK07 et à l'indice de protection IP54.
• Le panneau de vidéoparlophonie est doté de 2 boutons physiques pour la commande des fonctions principales du vidéoparlophonie - répondre et fermer l'appel - et de 3 boutons tactiles qui permettent l'activation de la serrure électrique, l'activation de la platine de rue/horloge et la personnalisation d'une action rapide que l'utilisateur utilise le plus fréquemment - par exemple, commande de l'éclairage de l'escalier, interphonie, activation
• Installation murale avec le support fourni ou installation sur table avec la base du vidéophone (code 344692) à acheter séparément.

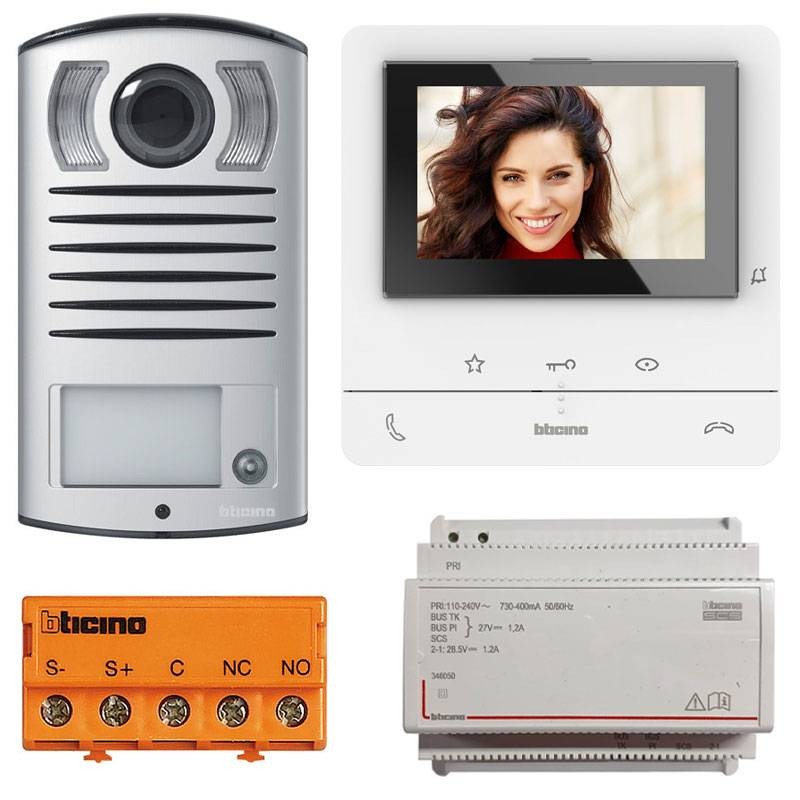

Caractéristiques techniques des différents composants du kit :

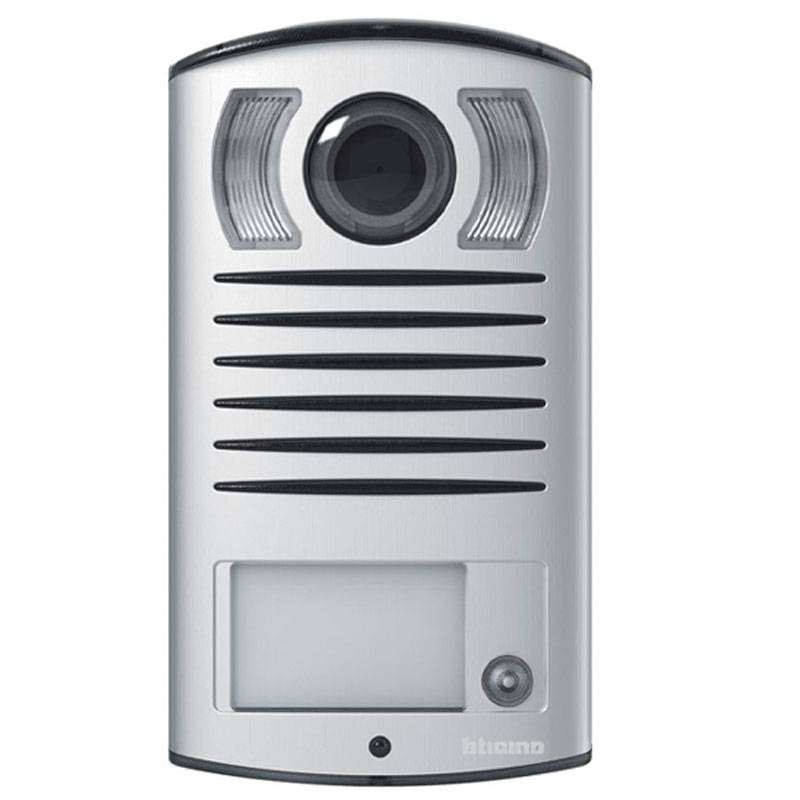

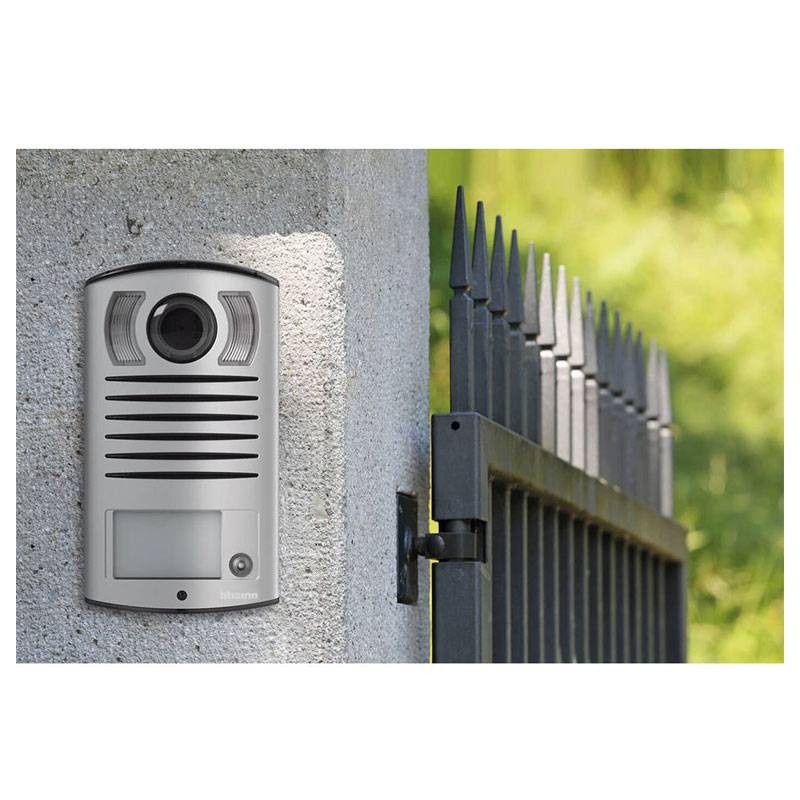

1 platine de rue vidéo LINEA 2000, technologie 2 fils, avec caméra couleur et 1 bouton d'appel (code 343031) :

• Technologie 2 fils
• Installation murale avec façade en aluminium
• Caméra couleur et éclairage LED blanc pour vision nocturne
• Un bouton d'appel
• La caméra pivote horizontalement et verticalement de +/- 15°.
• Permet d'activer une serrure électromécanique connectée directement entre les bornes S+ et S- (18 V 4 A impulsion, 250 mA maintenance, 30 Ohm max)
• Eclairage du badge par LED verte
• Degré de protection IP54
• Degré de robustesse IK07

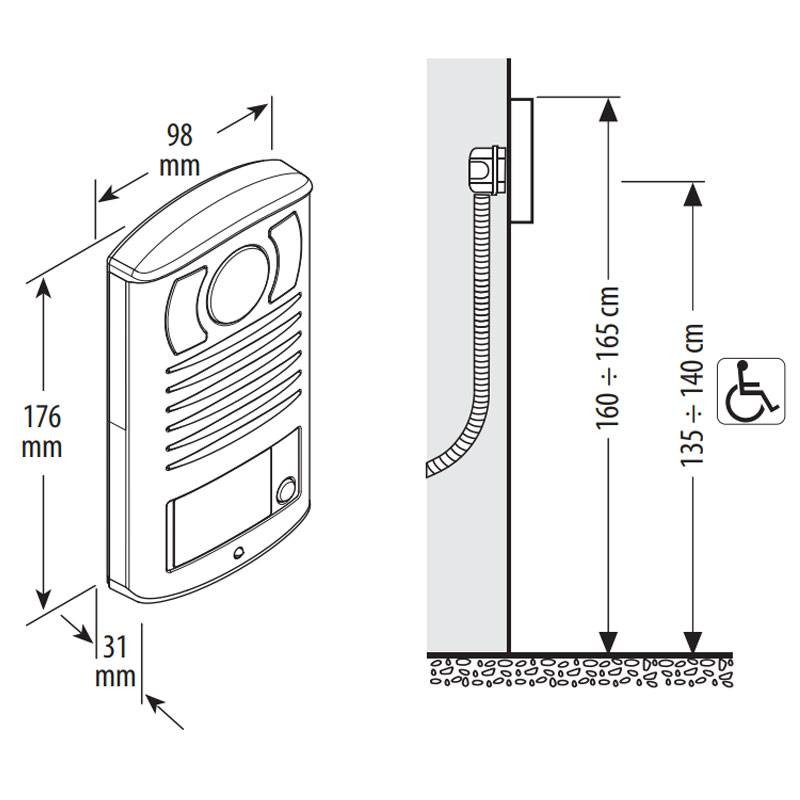

• Dimensions : Hauteur 176mm - Largeur : 98mm - Profondeur 31mm
• Hauteur d'installation recommandée : 160/165cm.

Installation : la caméra ne doit pas être installée devant de grandes sources de lumière ou dans des endroits où le sujet filmé est très en contre-jour. Afin de résoudre les problèmes décrits ci-dessus, il est recommandé de varier la hauteur d'installation de la caméra, habituellement de 160-165 cm, à une hauteur de 180 cm, et d'orienter l'objectif vers le bas afin d'améliorer la qualité des séquences. Remarque : les caméras dotées d'un capteur CMOS couleur ont une sensibilité inférieure à celle des caméras noir et blanc dans des conditions de faible luminosité. Il est donc recommandé de prévoir une source d'éclairage supplémentaire dans les pièces mal éclairées.

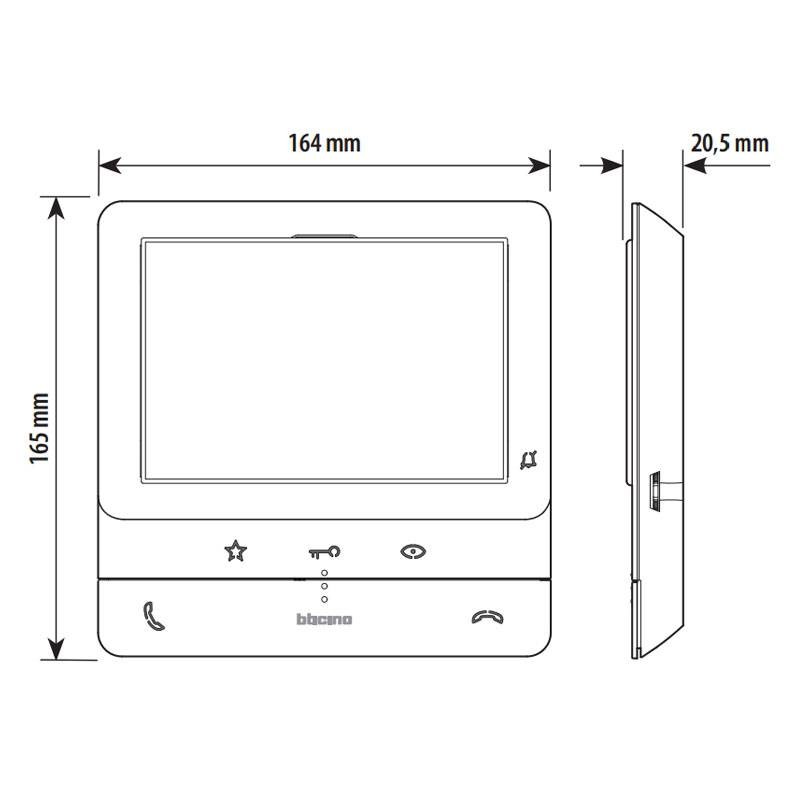

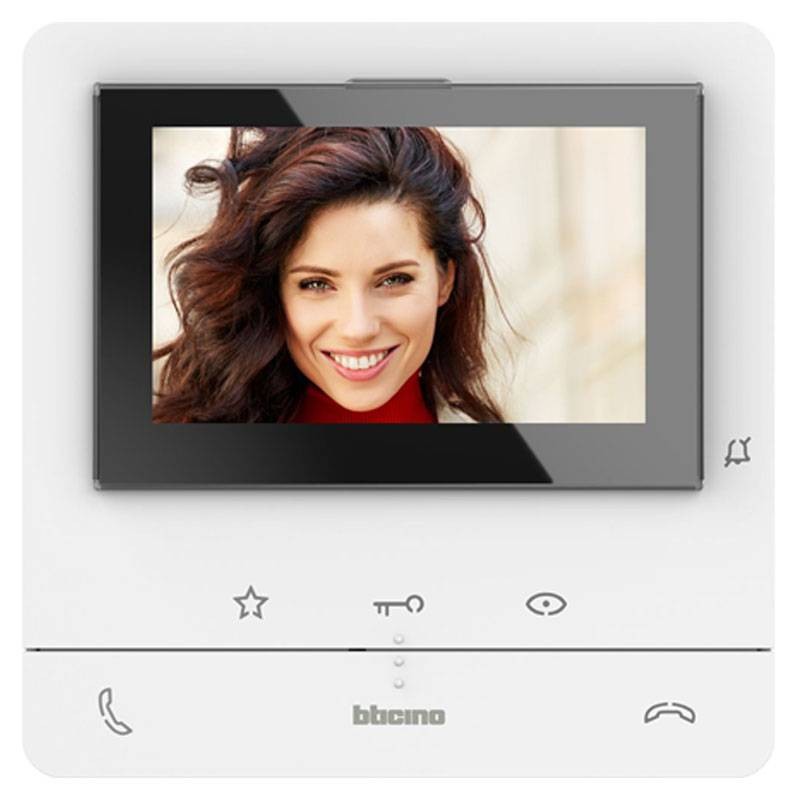

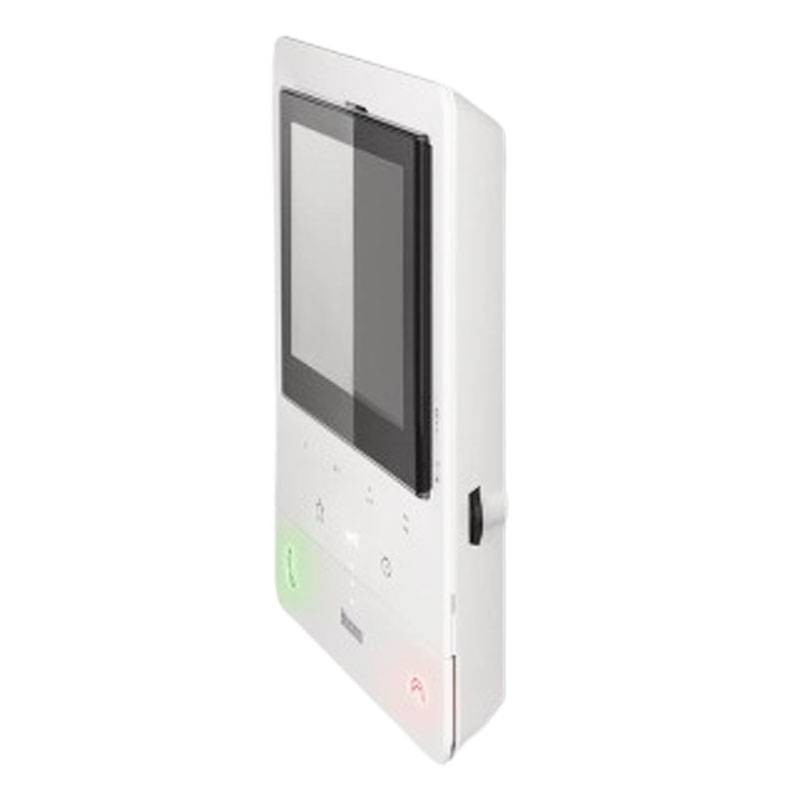

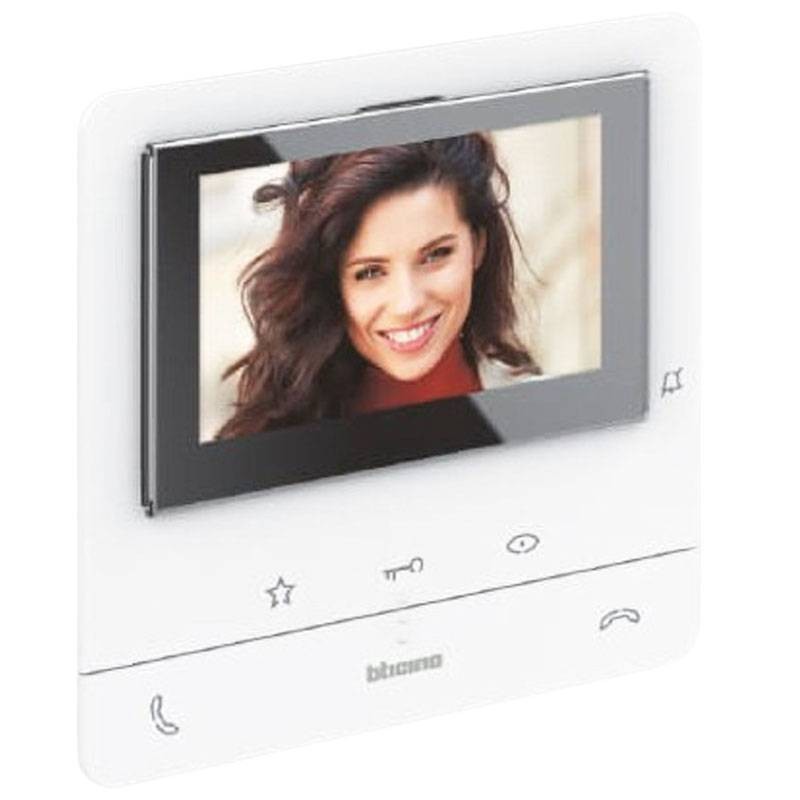

1 visiophone 2 fils mains libres Classe 100 (code 344652) :

• Visiophone Classe 100V16B
• Technologie 2 fils mains libres
• Avec écran couleur LCD de 5 pouces
• L'appareil est doté de 2 boutons physiques pour commander les fonctions principales du portier vidéo - répondre et clore l'appel - et de 3 boutons tactiles qui permettent d'activer la serrure électrique, d'activer la platine de rue/horloge et de personnaliser une action rapide que l'utilisateur utilise le plus fréquemment - par exemple, commande de l'éclairage de l'escalier, interphone, activation supplémentaire de la serrure électrique et activations générales.
• L'appareil est équipé d'un levier latéral permettant de régler : la couleur, la luminosité et le contraste de l'écran, le volume de la parole et le volume de la tonalité d'appel.
• Il y a une LED de signalisation pour l'exclusion des appels.
• L'installation peut se faire hors mur à l'aide d'un support spécial (fourni) ou à l'aide de supports de table accessoires (2 x 344692), à acheter séparément.
• L'appareil doit être configuré.



• Tension : 20-27V
• Hauteur : 165 mm
• Largeur : 164 mm
• Profondeur : 20,5 mm
• Section maximale du câble : 2x1mmq
• Type d'installation : 2 fils
• Hauteur d'installation recommandée : 160-165cm
• Température de fonctionnement : -5/+40°C
• Résolution : 800 x 480
• Wi-Fi : Non
• Teleloop : Oui
• Couleur : blanc

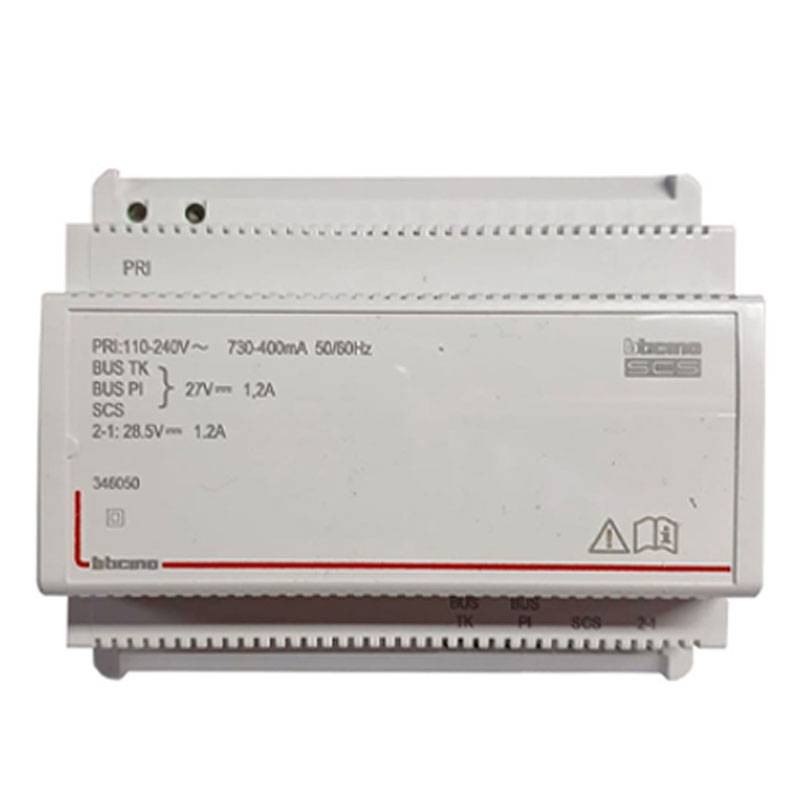

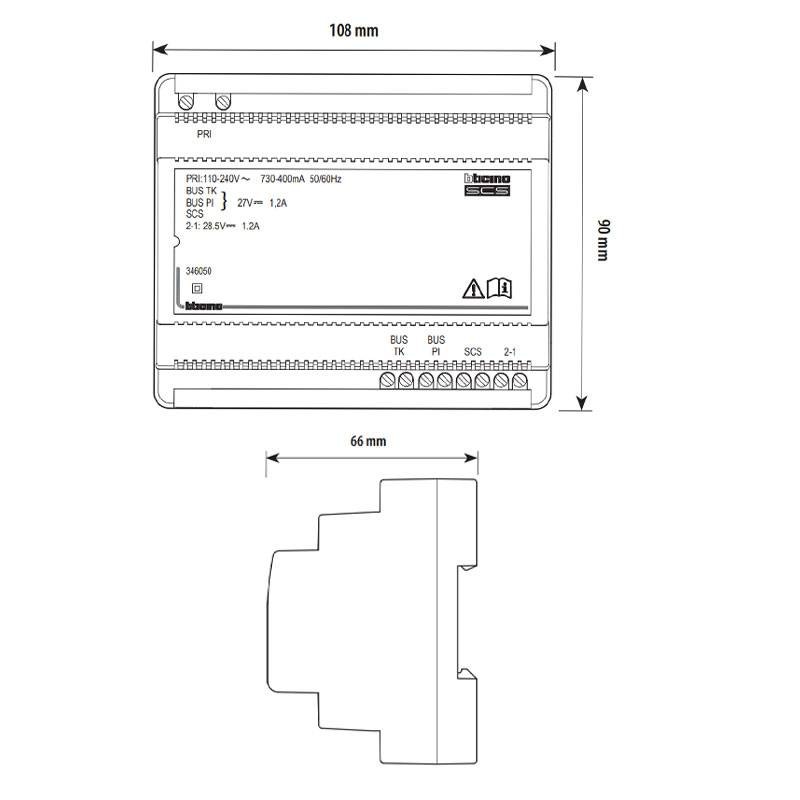

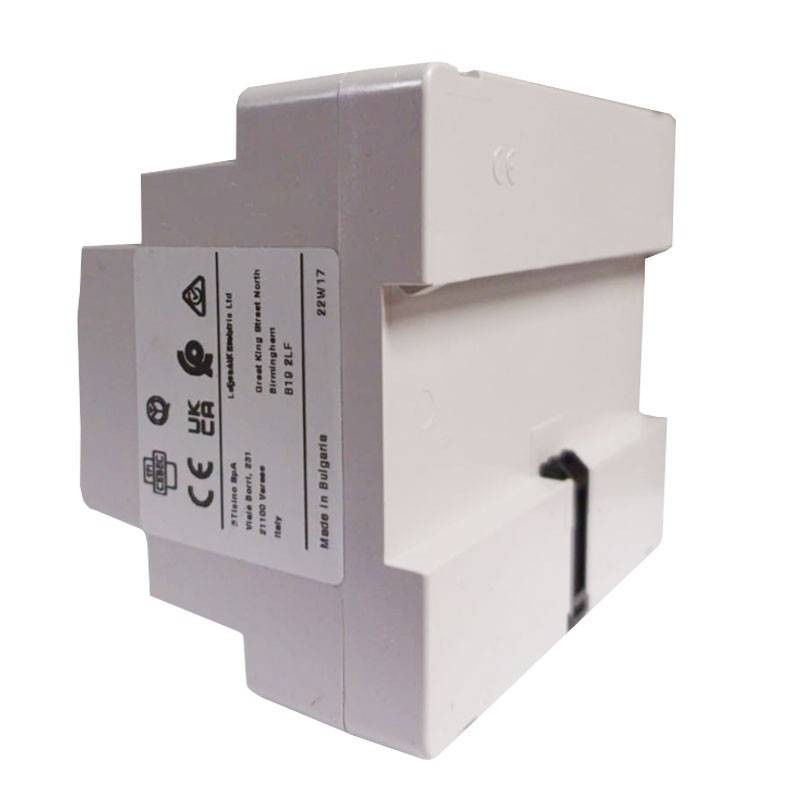

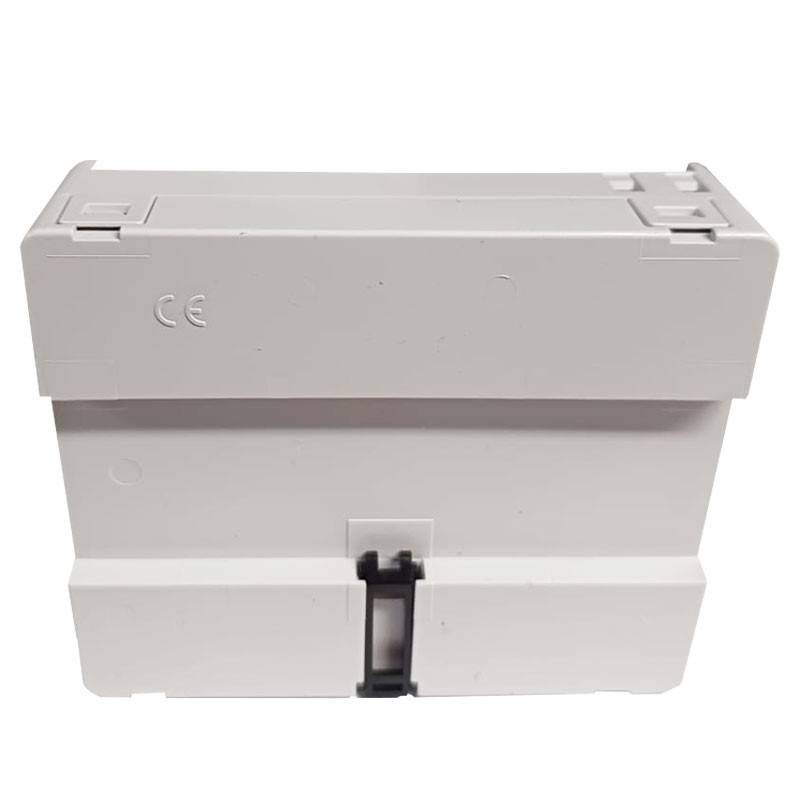

1 Bloc d'alimentation modulaire BUS-SCS pour systèmes audio et vidéo à 2 fils dans un boîtier modulaire 6 DIN (Code 346050)

• Bloc d'alimentation pour systèmes audio et vidéo à 2 fils dans un boîtier modulaire 6 DIN
• Alimentation 110 - 240 Va.c. @ 50 - 60 Hz
• Produit deux alimentations à très basse tension de sécurité (une aux 3 bornes BUS TK, BUS PI et SCS, une aux bornes 1 - 2) ;
• A utiliser alternativement et non simultanément
• L'adaptateur vidéo est intégré dans l'appareil (l'article 346830 ne doit donc pas être utilisé), il est donc possible d'éviter d'utiliser le nœud A/V (F441) ou la matrice multicanaux (F441M) si les bornes BUS PI et BUS TK ne dépassent pas un total de trois branches (MAX 2 PI + 1 TK ou 1 PI + MAX 2 TK).
• Peut également être utilisé comme bloc d'alimentation supplémentaire (sortie 1 - 2) pour l'alimentation locale de postes d'appartement ou de blocs-portes préétablis (dans ce cas, aucune autre sortie ne peut être utilisée).
• L'appareil est protégé électroniquement contre les surcharges et les courts-circuits.
• Il s'agit d'un dispositif de sécurité SELV à double isolation.
• L'installation doit être effectuée conformément aux réglementations en vigueur.
• L'appareil ne doit PAS être configuré
• Attention : les sorties (BUS PI), (BUS TK) et (SCS) peuvent être utilisées en même temps tout en respectant l'absorption totale maximale de 1,2 A.
• Après une surcharge ou un court-circuit, déconnectez l'alimentation pendant 5 minutes.
• Cette alimentation est de catégorie CAT II 2500 V, elle nécessite donc une protection supplémentaire contre les tensions transitoires (supérieures à la catégorie de surtension de conception) externes à l'équipement.
• L'alimentation électrique ne doit être installée que dans des tableaux de distribution conçus pour les appareils DIN.
• Elle ne doit être installée qu'à l'intérieur.
• Il faut utiliser un interrupteur omnipolaire avec une séparation des contacts d'au moins 3 mm, situé à proximité du bloc d'alimentation.
• L'interrupteur décrit ci-dessus doit être considéré comme un dispositif permettant de déconnecter le bloc d'alimentation du réseau électrique.
• Ne pas souder l'extrémité des conducteurs insérés dans les bornes.
• Encombrement : 6 modules DIN

PRI (entrée de l'alimentation en courant alternatif) :

• Tensions nominales : 110 - 240V
• Intensité nominale : 730 - 400 mA
• Fréquence de fonctionnement : 50 - 60 Hz
• Consommation à pleine charge : 40 W max
• Dissipation de puissance : 8 W max
• Rendement à pleine charge : 80 % typ
• Puissance en veille : < 1W
• Température de fonctionnement : (-10) - (+55) °C
• Fusible intégré (côté PRI) : F1 T 3,15A 250 V




BUS TK, BUS PI, SCS :

• Tension nominale : 27 Vdc
• Courant nominal : 1,2 A
• Puissance nominale : 32,4 W




1-2 :

• Tension nominale : 28,5 Vdc
• Courant nominal : 1,2 A
• Puissance nominale : 34,2 W



Installation du bloc d'alimentation :

• Le bloc d'alimentation doit toujours être installé dans des boîtiers appropriés.
• Il ne doit pas être exposé à des gouttes ou à des éclaboussures d'eau
• Ne pas obstruer les ouvertures de ventilation
• Il faut utiliser un interrupteur bipolaire avec une séparation des contacts d'au moins 3 mm, placé à proximité de l'alimentation. L'interrupteur a pour double fonction de déconnecter l'alimentation du réseau et de la protéger.

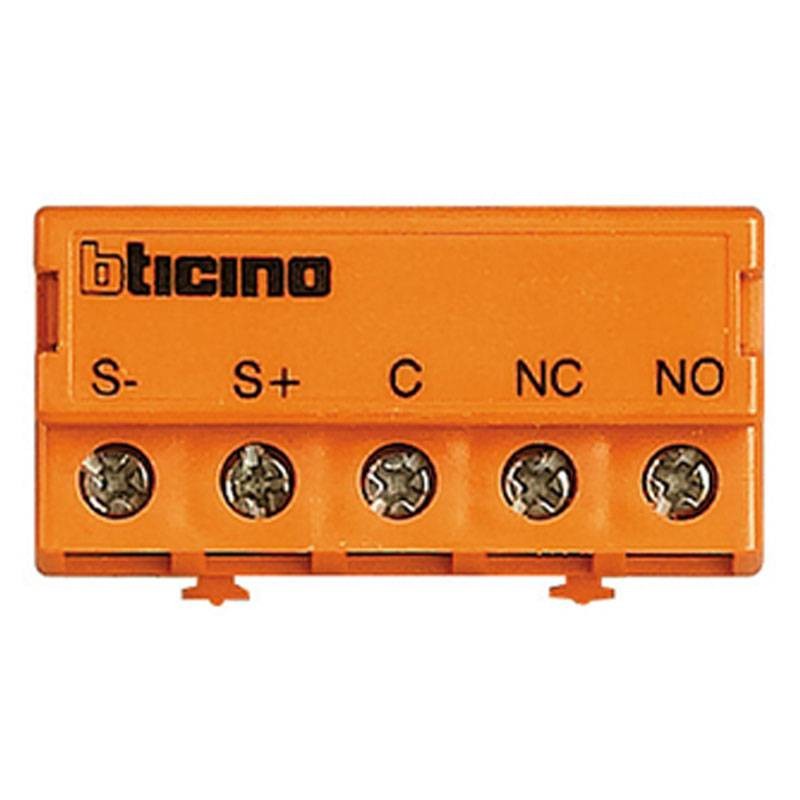

1 module relais pour serrures électromécaniques non gérées par BUS (code 346250) : module relais pour l'ouverture du portail à combiner avec des tableaux de commande externes préétablis. Il permet d'ouvrir les serrures NON gérées par BUS par l'intermédiaire du bloc-porte. Type de contact : NO-NC, type de système : 2 fils.
