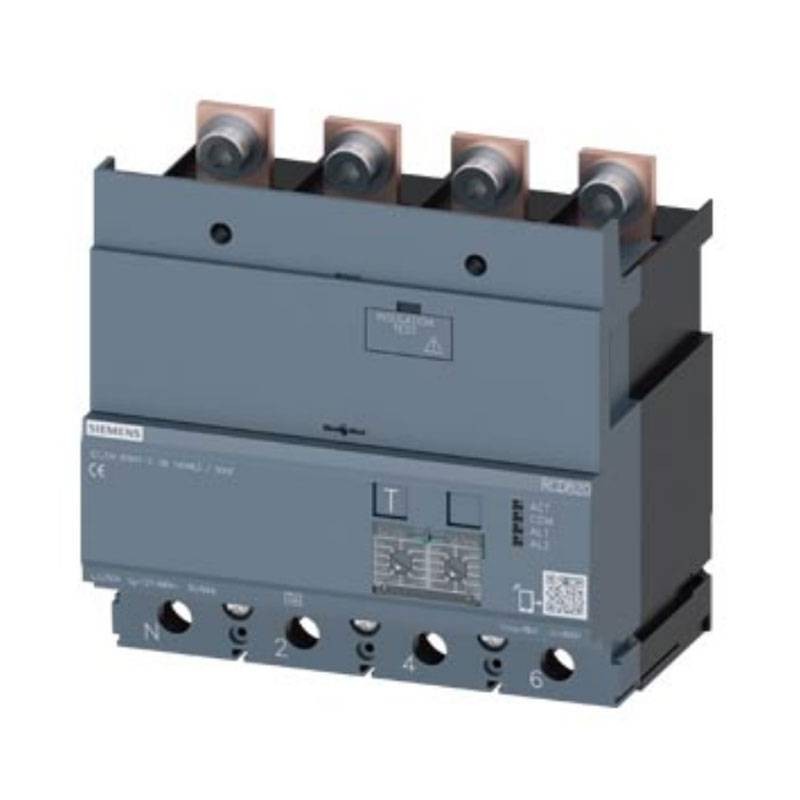

Bloc différentiel Siemens Sentron RCD820 4X250A type A 3VA92240RL30
SIE 3VA92240RL30
4042949002093
Le bloc différentiel Siemens SENTRON RCD820 Advanced 3VA92240RL30 ajoute une protection différentielle réglable aux 3VA2 : Type A, 4 pôles 250A, seuil 0,0330 A et retard jusqu'à 10 s pour sélectivité et sécurité.
-
Module différentiel RCD820 Advanced Type A pour SENTRON 3VA2
-
4 pôles, In 250 A, Ue 100690 V, montage côté charge (en bas)
-
Courant différentiel réglable 0,0330 A (plusieurs étapes)
-
Temps de réponse réglable 010000 ms pour coordination/sélectivité
-
Fixation par vis et IP40 frontal pour installations dans un tableau.
658,20 €
Articles disponibles: 3
Payable également en 4 fois sans intérêt de:
164,55€
Bloc différentiel Siemens SENTRON RCD820 : mise à niveau de protection pour 3VA2
Le Siemens SENTRON RCD820 Advanced (3VA92240RL30) est un module de protection différentielle conçu comme accessoire dédié aux disjoncteurs moulés Siemens 3VA2. Intégrer un différentiel sur un MCCB permet d'élever le niveau de sécurité de l'installation, en ajoutant la protection contre les courants de fuite à la terre directement dans le tableau, avec une configuration technique plus avancée par rapport aux solutions standard.
Dans le domaine industriel et tertiaire (tableaux de distribution, installations de processus, lignes de machines, infrastructures), cette solution est particulièrement appréciée car elle permet d'obtenir une protection différentielle cohérente avec la taille du disjoncteur et les exigences de continuité de service.
Type A : protection différentielle adaptée aux charges modernes
La version Type A est indiquée lorsque, en plus des fuites en AC, des composants pulsants en DC typiques des charges électroniques (entraînements, alimentations à découpage, UPS, équipements avec redresseurs) peuvent être présents. De cette manière, le système de protection est plus adapté aux installations modernes, réduisant le risque de sous-estimation des fuites en présence de formes d'onde non purement sinusoïdales.
Réglages avancés : seuil 0,0330 A et retard 010 s
L'un des avantages clés du RCD820 Advanced est le réglage du courant différentiel nominal (In) de 0,03 à 30 A, avec des étapes sélectionnables (0,03 ; 0,05 ; 0,1 ; 0,3 ; 0,5 ; 1 ; 3 ; 5 ; 10 ; 30 A). À cela s'ajoute le temps d'intervention réglable de 0 à 10000 ms, utile pour obtenir sélectivité et coordination avec d'autres dispositifs en amont ou en aval, évitant les déclenchements indésirables et améliorant la disponibilité de l'installation.
Ces réglages rendent le module adapté aussi bien à des scénarios où une haute sensibilité est nécessaire (protection des personnes et contacts indirects), qu'à des contextes où une intervention plus sélective ou des réglages plus élevés sont requis pour la protection contre les défauts à la terre et le risque d'incendie, toujours dans le respect de la conception et des vérifications des installations.
Installation dans le tableau : fixation par vis et IP40 frontal
Le module est conçu pour une installation solide avec fixation par vis, avec 4 pôles et un degré de protection IP40 sur le côté frontal, des caractéristiques qui facilitent l'intégration ordonnée dans les tableaux BT. L'installation côté charge (en bas) est pensée pour être cohérente avec l'architecture des accessoires 3VA2 et avec la maintenance dans le temps.
| DONNÉES GÉNÉRALES | |
|---|---|
| Marque du produit | SENTRON |
| Accessoires | Module de protection différentielle type A |
| DONNÉES TECHNIQUES GÉNÉRALES | |
| Type de fixation | Fixation par vis |
| Nombre de pôles | 4 |
| Degré de protection (côté frontal) | IP40 |
| ÉLECTRICITÉ | |
| Courant d'emploi (avec AC) | 250 A |
| Valeur de déclenchement du courant différentiel | 0,03;0,05;0,1;0,3;0,5;1;3;5;10;30 |
| CONCEPTION MÉCANIQUE | |
| Fonction du produit / communication avec disjoncteur à courant différentiel | Oui |
| Fonction du produit / intégr. / gestion des alarmes | Oui |
| Fonction du produit / intégr. / gestion des alarmes (préalarme 30% et 60%) | Oui |
| Fonction du produit / déclenchement à distance | Oui |
| Caractéristique du produit / plombable | Oui |
| Fonction du produit / caractéristique de déclenchement sélectionnable | Non |
| Fonction du produit / RCD ou mode de surveillance sélectionnable | Oui |
| Position de l'alimentation sur le bloc RCD | En haut ou en bas |
| Exécution de la connexion électrique pour circuit principal | Connexion pour barres |
| Valeurs de réglage du temps limite de non-intervention | 0;0,06;0,15;0,3;0,5;1,0;2,0;3,0;5,0;10,0 |
| Type de contact de signalisation de déclenchement (électrique) | Oui |
| Type de contact de signalisation de déclenchement (communication) | Oui |
| CARACTÉRISTIQUES TECHNIQUES | |
| Puissance dissipée | Max. 24,3 W |
| Fréquence d'emploi (valeur nominale) | Max. 60 Hz |

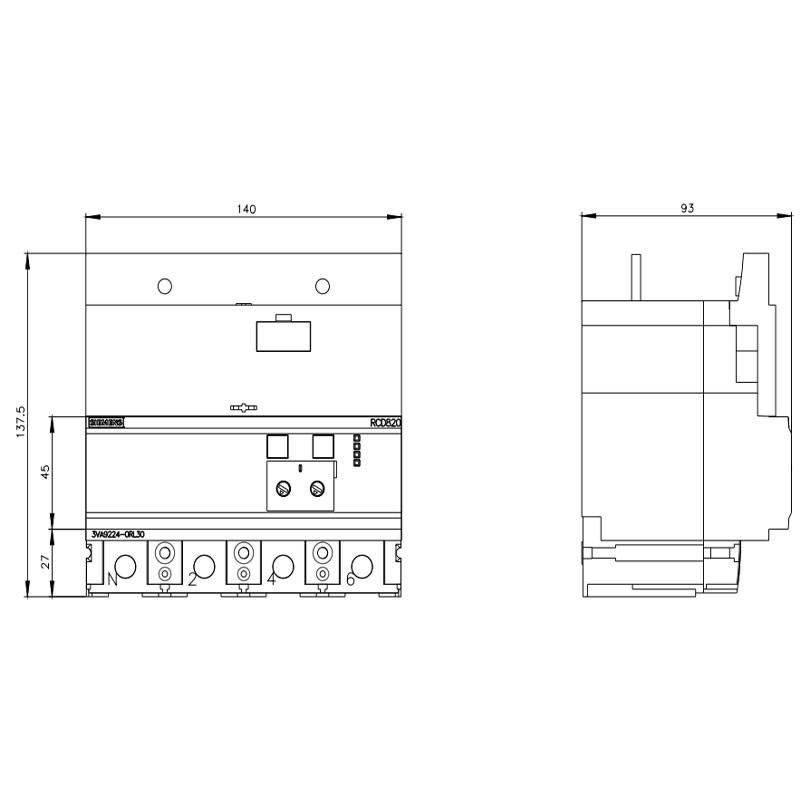

| DIMENSIONS | |
| Altezza | 115 mm |
| Largeur | 139,6 mm |
| Profondeur | 86 mm |
| Poids net | 1.617 g |
| TEMPÉRATURE | |
| Température ambiante (pendant l'utilisation) | Min. -25 °C, Max. 70 °C |
| Température ambiante (pendant le stockage) | Min. -40 °C, Max. 80 °C |
Il n y ' a pas des avis
Fiche technique
- Typologie : Modules différentiels
- Modules: 4
- Pôles: 4P
- Ampère: 250A
