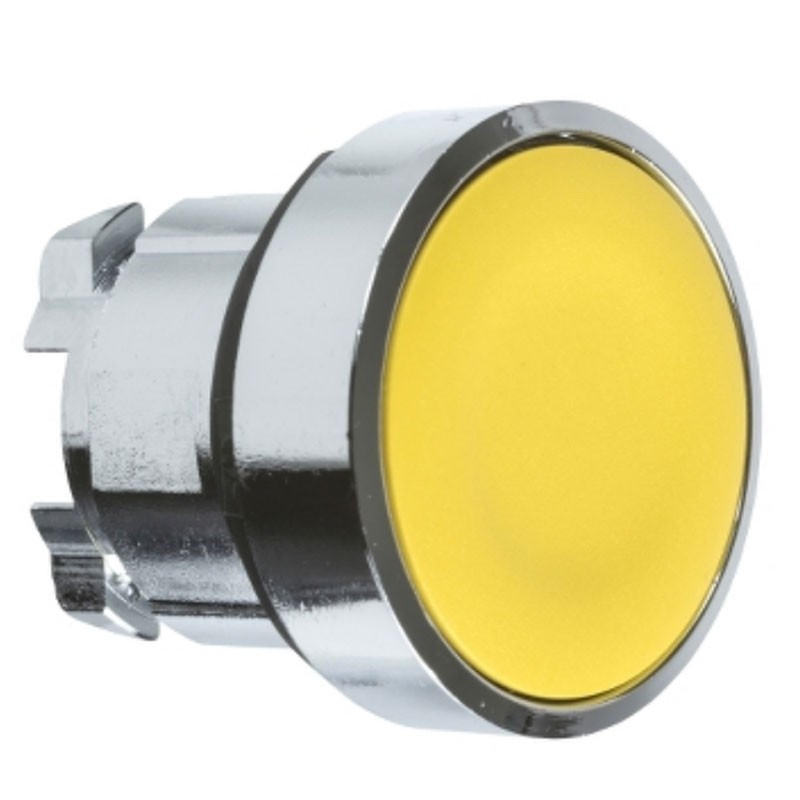

La tête de bouton jaune Harmony XB4 de Schneider Electric fonctionne avec un mécanisme à impulsion.




Elle est dotée d'un cadre en métal chromé. Cette tête de bouton offre une interface ergonomique pour le contrôle des machines. Elle peut être facilement installée et remplacée sur des unités complètes de boutons-poussoirs compatibles avec les boutons-poussoirs et les éléments de contact par montage encliquetable. Elle est résistante aux chocs, à la poussière et à l'eau, avec des degrés de protection IP66/IP67/IP69/IP69K, ce qui la rend idéale pour une utilisation dans des environnements difficiles.



Avantages :

• Cadre métallique
• La conception modulaire simple simplifie la maintenance, la modification et le rééquipement après l'installation.

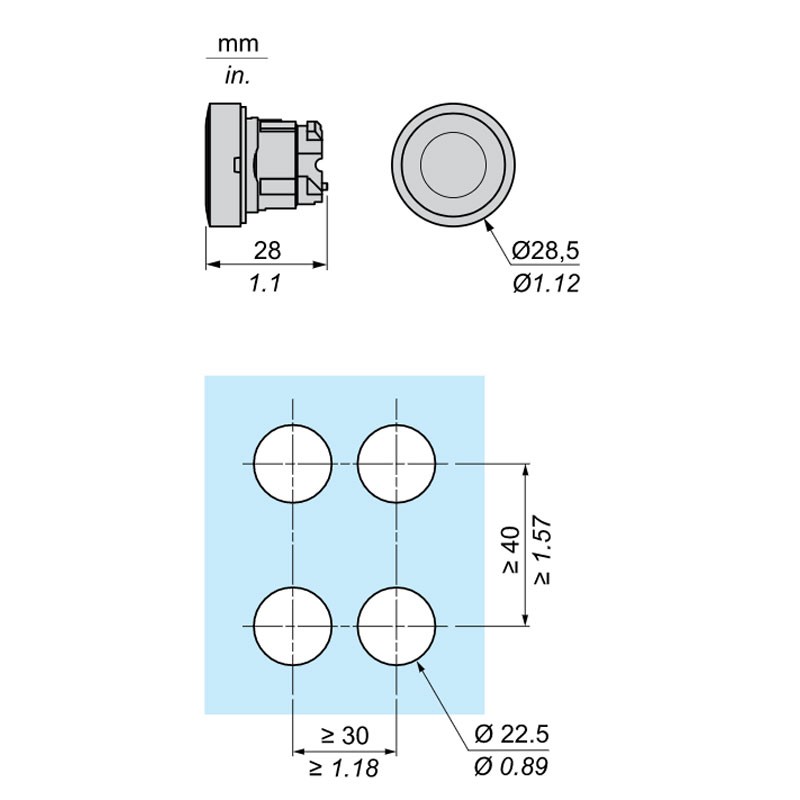

• Conçu pour s'adapter à un trou standard de 22 mm afin d'assurer la compatibilité avec les machines existantes
• Hautes performances : normes et certifications internationales (certification marine, IP66 IP67 IP69 IP69K, type 4X)
• La large plage de températures de fonctionnement, de -40°C à 70°C, garantit la polyvalence du produit.
• Produit respectueux de l'environnement




Autres caractéristiques :

• Durée de vie mécanique : 10000000 cycles
• Traitement de protection : TH
• Température de stockage : -40...70 °C
• Température ambiante de fonctionnement : -40...70 °C
• Catégorie de surtension : Classe I selon IEC 60536
• Degré de protection : IP66 selon IEC 60529 - IP67 - IP69 - IP69K
• Degré de protection NEMA : NEMA 13 - NEMA 4X
• Degré de protection IK : IK06 selon IEC 50102
• Résistance aux vibrations : 5 gn (F= 2...500 Hz) selon IEC 60068-2-6



Résistance aux chocs :

• 30 gn (durée = 18 ms) pour une accélération demi-sinusoïdale selon IEC 60068-2-27
• 50 gn (durée = 11 ms) pour une accélération demi-sinusoïdale selon IEC 60068-2-27



Code de composition électrique :

• C1 pour <9 contacts simples en montage direct sur bouton-poussoir en façade
• C2 pour <9 contacts simples et doubles en montage frontal direct sur bouton-poussoir
• C11 pour <3 contacts simples en montage frontal direct sur bouton-poussoir
• C15 pour <1 contact simple en montage frontal direct sur bouton-poussoir




Normes de référence :

• UL 508
• EN/IEC 60947-5-5
• EN/IEC 60947-5-4
• EN/IEC 60947-5-1
• JIS C8201-5-1
• CSA C22.2 No 14
• EN/IEC 60947-1
• JIS C8201-1



Certifications du produit :

• LROS (Lloyds Register of Shipping)
• CSA
• DNV
• listé UL / CSA
• GL
• BV
