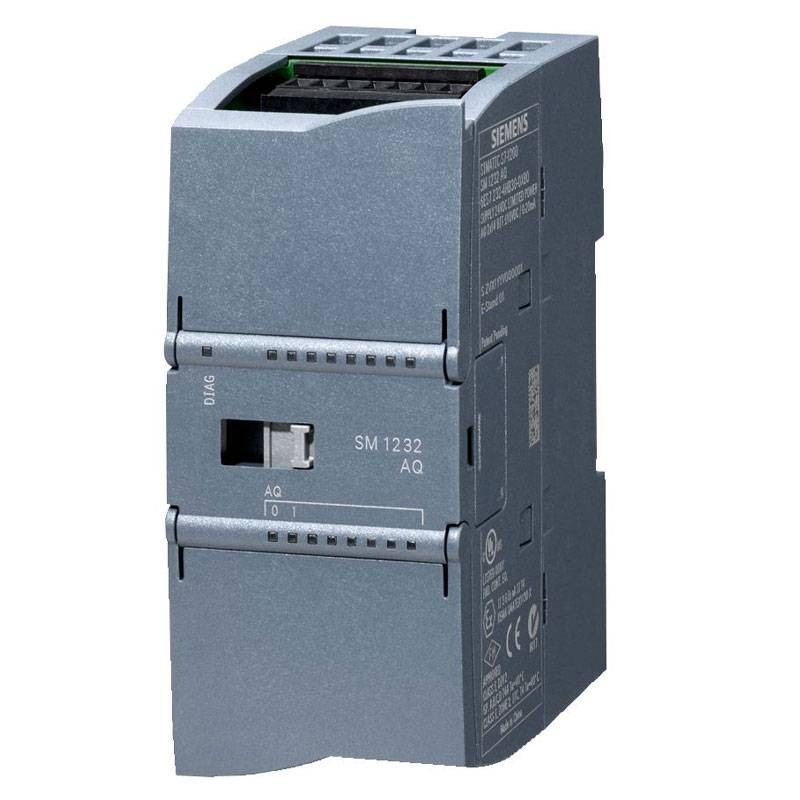

Module de sortie Siemens analogique S7-1200 SM1232 6ES72324HD320XB0
SIE 6ES72324HD320XB0
6940408102064
Module de sortie analogique Siemens SIMATIC S7-1200 - SM 1232, AQ 4x 14 bit, avec les caractéristiques suivantes :
- Tension d'alimentation Valeur nominale (DC) : 24V
- Tension en mode commun : max. 12V
- Consommation de courant, typ. 45 mA - à partir du bus de fond de panier DC 5 V, typ. 80 mA
- Dissipation de puissance, typ. 1.5W
- Nombre de sorties analogiques : 4 courant ou tension
- Plages de sortie en tension : -10V...+10V : oui
- Plages de sortie de courant : 0 ... 20 mA : oui
- Résistance de charge (dans la plage de sortie nominale) : pour les sorties de tension, min. 1 000 Ω, pour les sorties de courant, max. 600 Ω.
528,53 €
Articles disponibles: 11
: 1
Payable également en 4 fois sans intérêt de:
132,13€
Autres caractéristiques techniques :
- Longueur de câble : blindé, max. 100 m ; blindé, câble à double torsion
- Temps d'intégration et de conversion/résolution par canal : Résolution avec plage de dépassement (bit y compris le signe), max. 14 bits ; tension : 14 bits, courant : 13 bits
- Erreurs/précision Erreur de température (par rapport à la plage de sortie), (+/-) : 25 °C ±0,3 %, ... 55 °C ±0,6 % sur toute la plage de mesure
- Degré de protection IP20
- Chute libre : hauteur de chute, max. 0,3 m ; cinq fois, dans le carton d'expédition.
- Humidité relative : en fonctionnement à 25 °C sans condensation, max. 95 %.
- Concentrations de polluants : SO2 à HR < 60% sans condensation S02 : < 0,5 ppm ; H2S : < 0,1 ppm ; HR < 60% sans condensation
- Matériau du boîtier (face avant) : plastique
- Technologie de connexion / en-tête Connecteur frontal requis Oui
- Alarmes Oui
- Fonction de diagnostic Oui
- Alarme de diagnostic Oui
- Surveillance de la tension d'alimentation Oui
- Rupture du conducteur Oui
- Température ambiante pour le stockage/transport : -40/+70°C
- Court-circuit Oui
- Affichage du diagnostic LEDs : pour l'état de la sortie Oui - pour la maintenance Oui
- Dimensions : Largeur 45 mm, Hauteur 100 mm, Profondeur 75 mm
- Poids : environ 180 grammes
Normes, approbations, certificats :
- Marquage CE Oui
- Approbation CSA Oui
- Approbation UL Oui
- cULus Oui
- Homologation FM Oui
- RCM (anciennement C-TICK) Oui
- Homologation KC Oui
- Homologation marine Oui
Température ambiante de fonctionnement :
- min. -20 °C - max. 60 °C
- Position d'installation horizontale, min. -20 °C
- Position de montage horizontale, max. 60 °C
- Position de montage verticale, min. -20 °C
- Position de montage verticale, max. 50 °C
Pression atmosphérique selon la norme IEC 60068-2-13 :
- Fonctionnement, min. 795 hPa
- Fonctionnement, max. 1 080 hPa
- Stockage/transport, min. 660 hPa
- Stockage/transport, max. 1 080 hPa
Il n y ' a pas des avis
Fiche technique
- Typologie : Modules de sortie analogique
- Tension: 24V
