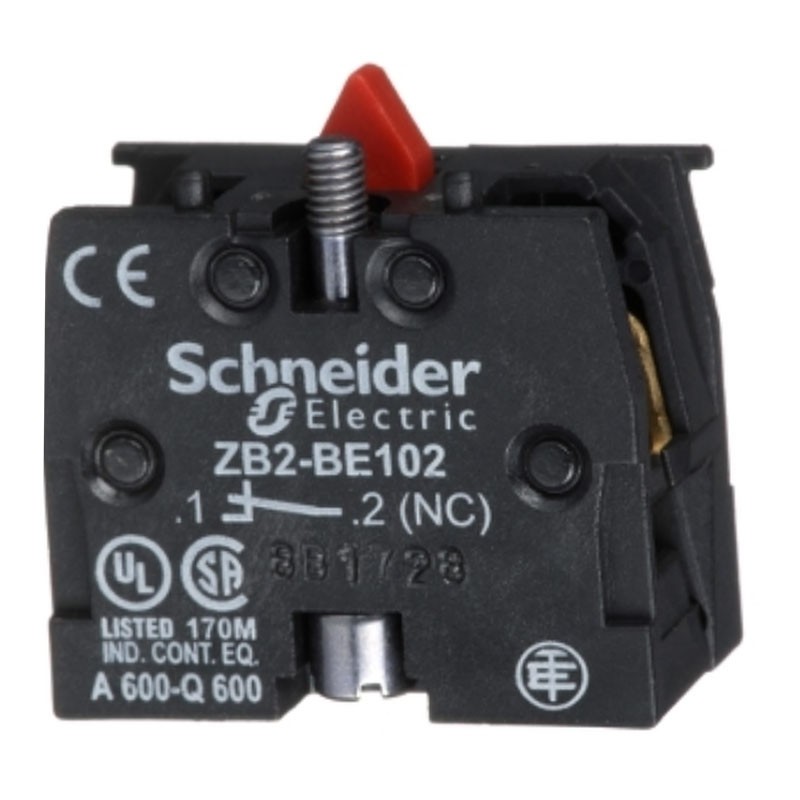

Autres caractéristiques techniques :

• Montage d'éléments de contact ou d'éclairage : montage frontal directement sur le bouton
• Fonctionnement du contact : ouverture lente
• Durée de vie mécanique : 1000000 cycles
• Description des bornes ISO n° 1 : (11-12) NC
• Poids : 0,02 kg
• Température ambiante de fonctionnement : -25/+70 °C
• Température de stockage : -40/+70 °C
• Résistance aux vibrations : 15 gn (F= 10...500 Hz) selon IEC 60068-2-6
• Résistance aux chocs : 100 gn selon la norme IEC 60068-2-27
• Classe de protection contre les chocs électriques : Classe II selon IEC 61140



Connexions - bornes

• Bornes à vis, 1 x 2,5 mm² avec ou sans extrémité de câble
• Bornes à vis, 2 x 1,5 mm² avec ou sans extrémité de câble




Description du code de contact :

• A600 AC-15, Ue = 240 V, Ie = 3 A selon IEC 947-5-1 appendice A
• A600 AC-15, Ue = 600 V, Ie = 1,2 A selon IEC 947-5-1 appendice A
• Q600 DC-13, Ue = 250 V, Ie = 0,27 A selon IEC 947-5-1 annexe A
• Q600 DC-13, Ue = 600 V, Ie = 0,1 A conforme à IEC 947-5-1 Annexe A




Puissance nominale de fonctionnement en W

• 40 W DC-13 pour 1000000 cycles, gamme de fonctionnement <3600 cycles/h à 120 V, facteur de charge = 0,5 selon IEC 60947-5-1
• 48 W DC-13 pour 1000000 cycles, plage de fonctionnement <3600 cycles/h à 48 V, facteur de charge = 0,5 selon IEC 60947-5-1
• 65 W DC-13 pour 1000000 cycles, plage de fonctionnement <3600 cycles/h à 24 V, facteur de charge = 0,5 selon IEC 60947-5-1




Normes de référence

• EN/IEC 60204-32
• EN/IEC 60947-5-1
• CSA C22.2 No 14
• UL 508
