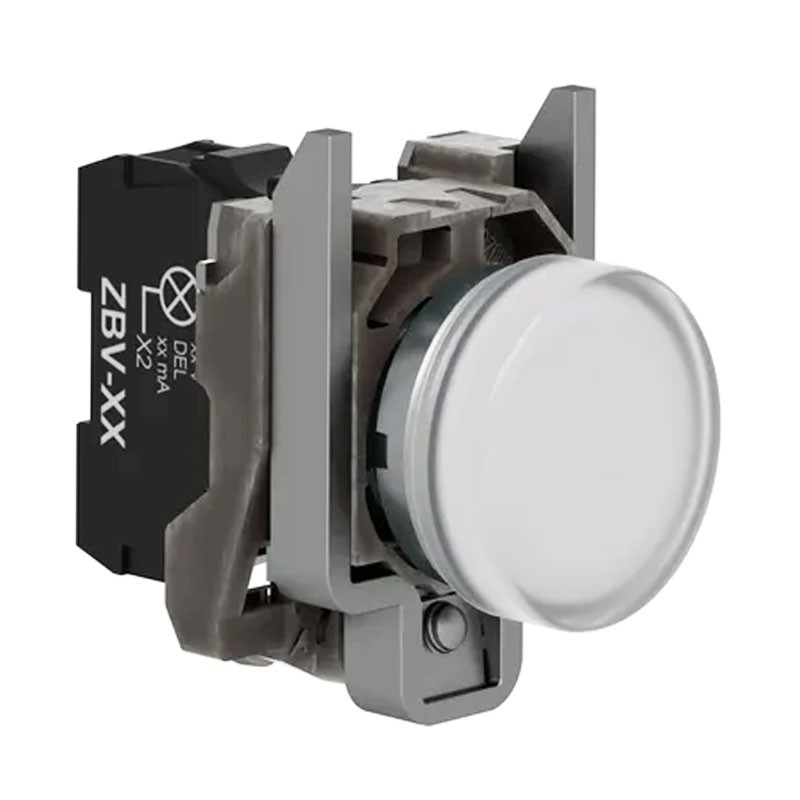

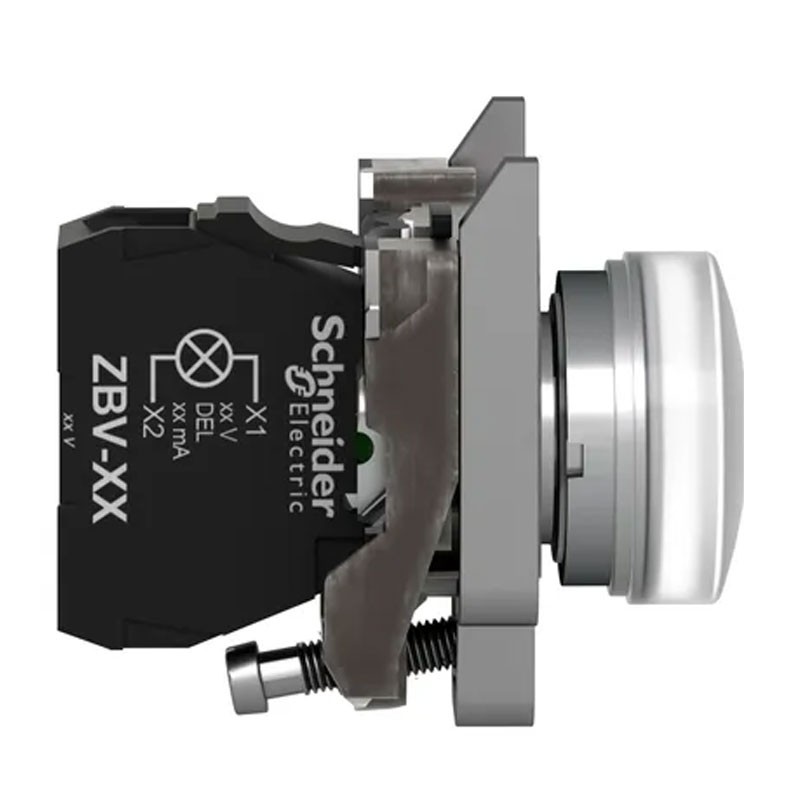

Le voyant modulaire blanc Harmony XB4 de Schneider Electric est alimenté par 24 V AC/DC et utilise une LED universelle et des bornes à vis.



Son corps est en métal. Ce voyant, conçu pour durer sans entretien et fournir une indication claire du fonctionnement du processus et de la machine, peut être facilement installé dans un trou standard de 22 mm de diamètre et raccordé à l'aide de simples bornes à vis. Elle se distingue clairement de loin grâce à son éclairage LED lumineux et durable. Il est résistant aux chocs, aux vibrations, à la poussière et à l'eau, grâce aux degrés de protection IP66, IP67, IP69 et IP69K, ce qui le rend idéal pour une utilisation dans des environnements difficiles.



Avantages :

• Cadre métallique
• La conception modulaire simple simplifie la maintenance, la modification et le rééquipement après l'installation.
• Conçu pour s'adapter à un trou standard de 22 mm afin d'assurer la compatibilité avec les machines existantes
• Hautes performances : normes et certifications internationales (certification marine, IP66 IP67 IP69 IP69K, type 4X)
• La large plage de températures de fonctionnement, de -40°C à 70°C, garantit la polyvalence du produit.
• Performance du produit respectueuse de l'environnement




Connexions - bornes

• Bornes à vis, <= 2 x 1,5 mm² avec extrémité de câble selon EN/IEC 60947-1
• Bornes à vis, 1 x 0,22...2 x 2,5 mm² sans extrémité de câble selon EN/IEC 60947-1





Autres caractéristiques techniques :

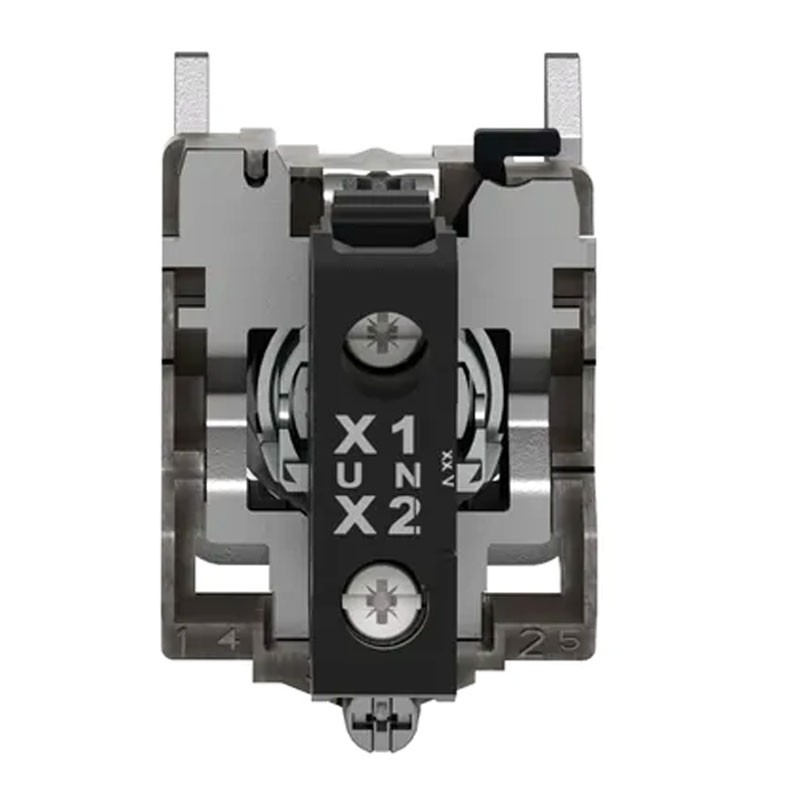

• Description Bornes ISO n° 1 (X1-X2)PL
• Poids 0,08 kg
• Résistance au lavage à haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
• Tension nominale d'isolation [Ui] : 250 V (degré de pollution 3) selon EN 60947-1
• Tension nominale de tenue aux chocs [Uimp] : 4 kV selon EN 60947-1
• Type de signalisation : fixe
• Absorption 18 mA
• Durée de vie : 100000 H à la tension nominale et à 25 °C
• Résistance aux surtensions : _ 1 kV selon IEC 61000-4-5
• Limites de la tension d'alimentation : 19,2...30 V DC, 21,6...26,4 V AC
• Traitement de protection TH
• Température de stockage : -40...70 °C
• Température ambiante : -40...70 °C
• Classe de protection contre les chocs électriques : Classe I selon IEC 60536
• Degré de protection IP : IP66 selon IEC 60529 - IP67 - IP69 -IP69K
• Degré de protection NEMA : NEMA 13 - NEMA 4X
• Degré de protection IK IK06 selon IEC 50102
• Résistance aux vibrations : 5 gn (F= 12...500 Hz) selon IEC 60068-2-6
• Résistance aux transitoires rapides : 2 kV selon IEC 61000-4-4
• Résistance aux champs électromagnétiques : 10 V/m selon IEC 61000-4-3
• Résistance aux décharges électrostatiques : 6 kV au contact (sur les parties métalliques) selon IEC 61000-4-2, 8 kV à l'air libre (dans les parties isolantes) selon IEC 61000-4-2
• Émission électromagnétique : classe B selon IEC 55011
