Bouton poussoir Telemecanique complet rouge + 1NC XB4BA42
SNR XB4BA42
3389110886962
Bouton poussoir Telemecanique Schneide , avec les caractéristiques suivantes :
- Matériau de la tête : métal chromé
- Matériau de la base de fixation : Zamak
- Diamètre de montage : 22 mm
- Forme de la tête : circulaire
- Type d'opérateur : impulsion
- Type d'opérateur : fil rouge, non marqué
- Type de tête : standard
- Composition et type de contact1 NC
- Fonctionnement du contact : ouverture lente
- Résistance au lavage à haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Utilisation des contacts : contacts standard
![](https://www.elettronew.com/73929-large_default/bouton-telemecanique-rouge-1nc-xb4ba42.jpg)

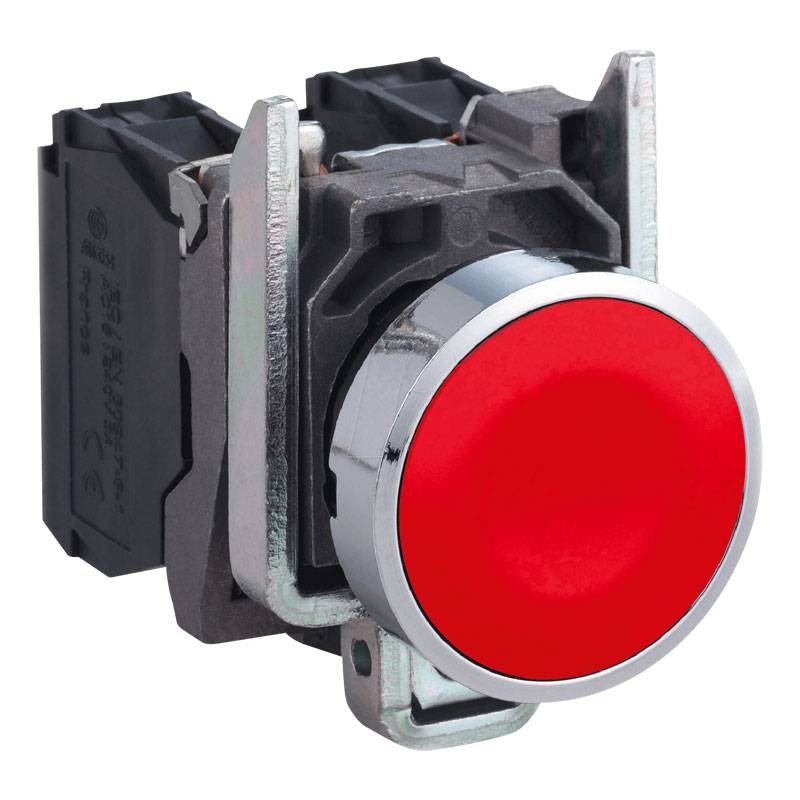

Bouton poussoir Telemecanique complet rouge + 1NC XB4BA42
12,50 €
12,50 €
TTC
TTC
![paypal](/../img/logo-paypal-4x.png)
Articles disponibles: 31
Autres caractéristiques techniques :
- Ouverture positive : conformément à la norme EN/IEC 60947-5-1 annexe K
- Course de fonctionnement : 1,5 mm (NC avec changement d'état électrique), 4,3 mm (course totale)
- Force d'actionnement : 3,5 N NC avec changement d'état électrique
- Durée de vie mécanique : 10000000 cycles
- Couple de serrage : 0,8...1,2 Nm selon EN 60947-1
- Matériau des contacts : alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : fusible à cartouche de 10A type gG selon EN/IEC 60947-5-1
- Courant thermique conventionnel dans l'air [Ith] : 10A selon EN/IEC 60947-5-1
- Tension nominale d'isolement [Ui] : 600V (degré de pollution 3) selon EN/IEC 60947-1
- Tension nominale de tenue aux chocs [Uimp] : 6 kV selon EN/IEC 60947-1
- Traitement de protection TH
- Température de stockage : -40/+70 °C
- Température ambiante de fonctionnement : -40/+70 °C
- Catégorie de surtension : Classe I selon IEC 60536
- Degré de protection IP : IP66 selon IEC 60529, IP67, IP69. IP69K
- NEMA Degré de protection : NEMA 13, NEMA 4X
- Degré de protection IK : IK06 selon la norme IEC 50102
- Résistance aux vibrations : 5 gn (F= 2...500 Hz) selon IEC 60068-2-6
Résistance aux chocs
- 30 gn (durée = 18 ms) pour l'accélération d'une demi-onde sinusoïdale selon la norme IEC 60068-2-27
- 50 gn (durée = 11 ms) pour l'accélération d'une demi-onde sinusoïdale selon la norme IEC 60068-2-27
Courant nominal de fonctionnement [Ie] :
- 3 A à 240 V, AC-15, A600 selon EN/IEC 60947-5-1
- 6 A à 120 V, AC-15, A600 selon EN/IEC 60947-5-1
- 0,1 A à 600 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 0,27 A à 250 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 0,55 A à 125 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 1,2 A à 600 V, AC-15, A600 selon EN/IEC 60947-5-1
Endurance électrique
- 1000000 cycles, AC-15, 2 A à 230 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0.5 selon EN/IEC 60947-5-1 annexe C
- 1000000 cycles, AC-15, 3 A à 120 V, facteur de marche <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
- 1000000 cycles, AC-15, 4 A à 24 V, facteur de marche <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
- 1000000 cycles, DC-13, 0,2 A à 110 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
- 1000000 cycles, DC-13, 0,5 A à 24 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
Fiabilité électrique
- Λ < 10exp(-6) à 5 V et 1 mA en salle blanche conformément à la norme EN/IEC 60947-5-4
- Λ < 10exp(-8) à 17 V et 5 mA en salle blanche conformément à la norme EN/IEC 60947-5-4
Forme de la tête (vis)
- Tête Phillips compatible avec le tournevis Philips no 1
- Tête Phillips compatible avec le tournevis pozidriv n° 1
- Fente compatible avec un tournevis plat de Ø 4 mm
- Fente compatible avec la plaque tournevis de Ø 5,5 mm
Connexions - pinces
- Bornes à vis, <= 2 x 1,5 mm² avec extrémité de câble selon EN/IEC 60947-1
- Bornes à vis, 1 x 0,22...2 x 2,5 mm² sans extrémité de câble selon EN/IEC 60947-1
Dimensions et poids
- hauteur 47 mm
- largeur 30 mm
- profondeur 52 mm
- poids : 0,08 kg
Fiche technique
- Typologie :
- Boutons
- Degré de protection:
- IP66
