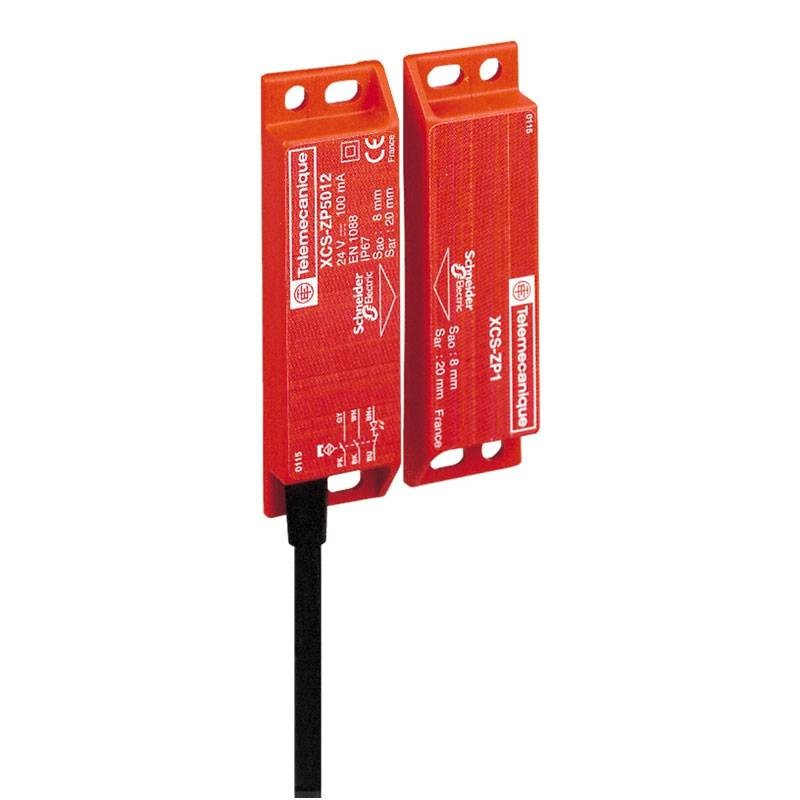

Ce produit fait partie de la gamme de sélecteurs de sécurité XCS.



Le sélecteur magnétique codé contribue à protéger l'opérateur en interrompant immédiatement tout mouvement dangereux, dès que la distance entre le sélecteur et son aimant est atteinte. Il a des contacts décalés, 2 normalement fermés + 1 normalement ouvert.



Il s'agit d'un sélecteur standard avec un courant de fonctionnement nominal de 100mA et une tension de fonctionnement nominale de 24V DC. Il est livré avec 5 m pré-câblés pour une connexion électrique.



Le produit est classé IP66 et IP67. Il offre une durabilité électrique de 1,2 million de cycles. Dimensions : 25 mm (largeur) x 13 mm (profondeur) x 88 mm (hauteur) ; poids 0,18 kg.



Il est idéal pour toutes les machines dangereuses à accès libre qui nécessitent une protection de zone pour la sécurité de l'opérateur et de la machine.



Exemples : emballage, manutention, robotique, machines-outils, presses et industrie automobile.



Le produit est certifié UL, CSA et BG. Il est conforme aux normes UL 508, ISO 14119, EN/ISO 12100, EN/IEC 60947-5-1, EN/IEC 60204-1 et CSA C22.2 No 14.



L'appareil peut atteindre la catégorie 4 PL=e ou SIL 3 (lorsqu'il est combiné avec une unité de sécurité PREVENTA XPS PL=e/SIL 3). L'équipement électrique ne doit être installé, utilisé et entretenu que par du personnel qualifié.



Protection des opérateurs en arrêtant la machine industrielle légère avec des temps d'arrêt rapides lors de l'ouverture de la trappe avec des indications imprécises et soumises à des lavages fréquents. Interrupteurs de protection avec boîtier en plastique pour utilisation sur des machines à faible inertie. Spécialement conçu pour les machines industrielles avec des portes, des couvercles ou des protections avec un guidage imprécis.




Caractéristiques :

• Durée de vie électrique : 1200000 cycles
• Pouvoir de coupure en mA : 0,1...100 mA
• Résistance d'isolement : 1000 M
• Pouvoir de coupure : 10 VA
• Fréquence de commutation : 150 Hz
• Matériau du boîtier : thermoplastique PBT
• Matériau du câble : PVC
• Température ambiante de fonctionnement : -2585°C
• Température de stockage : -4085°C
• Résistance aux vibrations : 10 gn (FA= 10150 Hz) selon IEC 60068-2-6
• Résistance aux chocs : 30 gn pendant 11 ms selon la norme IEC 60068-2-27
• Sensibilité maximale aux champs magnétiques : 0,3 m
• Classe de protection contre les chocs électriques
• Classe II selon la norme EN/IEC 61140
• Degré de protection IP : IP66 selon IEC 60529 - IP67 selon IEC 60529
• Dimensions : hauteur 88 mm largeur 25 mm profondeur 13 mm
• Poids : 180 grammes



Niveau de sécurité :

• Jusqu'à la catégorie 4 Avec un système de surveillance approprié correctement câblé conformément à la norme EN/ISO 13849-1
• Jusqu'à PL = e Avec un système de surveillance approprié correctement câblé selon la norme EN/ISO 13849-1
• Peut atteindre SIL 3 Avec un système de surveillance approprié correctement câblé selon la norme EN/IEC 61508
