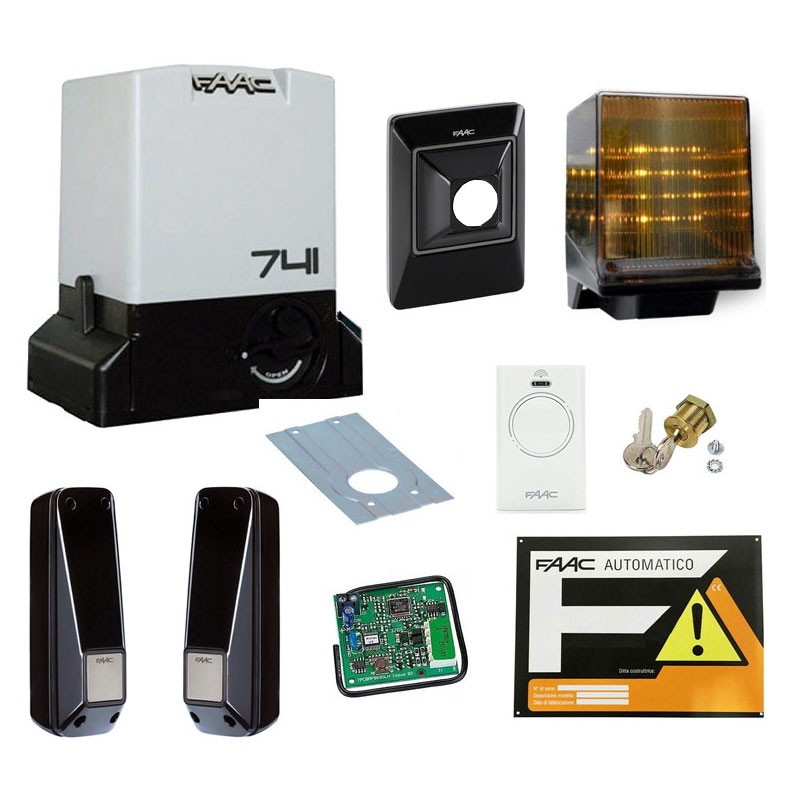

1 Motoréducteur 741 E Z16 avec équipement électronique intégré et encodeur, plaque de fondation (code 1097815) : Programmation simplifiée grâce à l'afficheur et au tableau précâblé et rotatif. Interrupteur de fin de course magnétique. Encodeur intégré pour l'inversion sur obstacle et la gestion précise de l'ouverture et du ralentissement.

Caractéristiques :

Tension d'alimentation secteur 220-240V~ 50/60 Hz
Moteur électrique : asynchrone monophasé
Puissance maximale 500 Watts
Couple maximal 24 Nm
Poussée maximale de 650 N
Rapport de réduction 1:25
Largeur maximale des feuilles : 15 mètres
Vitesse de la guillotine 12 m/min
Réglage de la vitesse et contrôle du moteur Non
Interrupteur de fin de course magnétique
Pignon Z16 module 4
Encodeur : Encodeur optique
Réglage de la force : par carte électronique
Température ambiante de fonctionnement : -20°C à +55°C
Protection thermique : 140°C
Degré de protection IP44
Poids 11 Kg
Dimensions (LxPxH) : 295 x 181 x 320 mm
Poids maximal de la porte : 900 Kg
Fréquence d'utilisation : S3 - 40%
Equipement électronique : intégré 740D

1 clignotant 230V FAACLED (code 410023) :

Alimentation électrique : 230V
Degré de protection : IP55
Température ambiante de fonctionnement : -20°C/+55°C
Couleur du dôme jaune
Equipé d'un circuit de led intégré et d'un clignotant

1 Paire de photocellules XP 20 D (code 785102) : Photocellule murale réglable Faac XP20 D pour l'automatisation des portails.

Caractéristiques des cellules photoélectriques :

Tension d'alimentation : 24V
Distance maximale de la cellule photoélectrique : 20 mètres
Type d'installation : murale
Degré de protection : IP54
Angle d'auto-alignement : ± 7° (20 m) ± 13,5° (5 m)
Angle d'orientation horizontal : -90° +90°.
Dimensions (LxPxH) : 41,5 x 42,5 x 130 mm
Consommation de courant : Rx (30 mA) + Tx (20 mA)
Type de contacts : N.C.
Puissance de contact : 60 VA / 24 W
Température ambiante de fonctionnement : -20/+55°C

1 interrupteur à clé et de commandeXK10 (code 401302) : Faac interrupteur à clé et de commande XK10, 1 micro-interrupteur inverseur, sans serrure.

Type d'installation sur un mur ou une colonne
Taux de contact 100 mA
Degré de protection IP54
Température ambiante de fonctionnement -20 °C/+55 °C
Dimensions (LxPxH) 72 x 35 x 100 mm

1 Serrure à clé personnalisée (Code 71275101) : Serrure personnalisée pour la clé et le bouton de commande XK10.

1 Récepteur enfichable à 1 canal RP 433 SLH (Code 787824) : Récepteur enfichable monocanal original FAAC RP 433 SLH. Équipé du système de codage à apprentissage automatique SLH crypté à code variable breveté par FAAC, qui peut stocker jusqu'à 250 codes. Il fonctionne sur la fréquence de 433Mhz et gère les émetteurs FAAC XT2 433 et XT4 433.le récepteur est également équipé d'un connecteur molex à 5 broches qui permet de se brancher rapidement sur les équipements FAAC qui sont équipés d'un tel connecteur.

Caractéristiques :

Tension d'alimentation 20V à 30V dc
Possibilité de stocker jusqu'à 250 émetteurs
Portée nominale 50 mètres
Dimensions 55x53 mm
Nombre de canaux 1
Fréquence de réception 433 Mhz
Code de roulement Système de codage SLH
Degré de protection IP44
Conditions environnementales -20 °C à 55 °C

1 émetteur XT2 433 SLH LR à 2 canaux (code 787007) : Télécommande Faac XT2 à deux canaux, fréquence de fonctionnement 433,92 MHz, couleur blanche, avec technologie SLH LR type de codage. Contrôle spécifique pour les portails automatiques. Alimenté par 2 piles au lithium 3V CR2032 déjà incluses.

Remplace les anciens modèles 433 SLH tels que TML2 433 SLH - T2 433 SLH - XT2 433 SLH code 787003.

SLH (self learning hopping code) : le code change à chaque utilisation de l'émetteur. Un algorithme le reconnaît et le valide. Avantages : clonage presque impossible. Possibilité de répliquer les émetteurs codés, même à distance du récepteur, grâce au système breveté d'auto-apprentissage (émetteur à émetteur), en appuyant simplement sur les boutons selon une séquence spécifique.

LR = LONG RANGE : peuvent couvrir près du DOUBLE de la distance actuelle grâce à une fonction supplémentaire de Brevet FAAC sur l'électronique ; l'émetteur SLH LONG RANGE, à chaque pression sur les boutons de commande, effectue en temps réel une détection du milieu environnant (par exemple, position de la main, présence de perturbations électriques, etc.) et reconfigure automatiquement l'électronique, en maximisant la puissance rayonnée à chaque transmission. Entièrement compatible avec les SLH précédents.

Comment choisir sa télécommande ?

Tout d'abord, vérifiez si la télécommande que vous possédez est un Master, appuyez sur n'importe quelle touche et vérifiez le clignotement de la LED : si elle clignote brièvement avant de s'allumer avec une lumière fixe, il s'agit d'un MASTER ; si, au contraire, la LED s'allume avec une lumière fixe immédiatement, il s'agit d'un SLAVE. Dans ce cas, vous ne pouvez pas l'utiliser pour activer la nouvelle télécommande, vous devez contacter l'installateur ou l'administrateur du système ou obtenir un Master.
Faac a produit des télécommandes qui sont presque identiques en fréquence 868 Mhz et 433 Mhz, vérifiez d'abord l'écriture au dos, si elle n'est plus lisible faites attention à ces petites différences :
pour les modèles XT2 et XT4 qui existent en blanc et en noir, dans la télécommande blanche si le logo FAAC et le cercle qui entoure les boutons sont noirs la fréquence est de 868 Mhz, s'ils sont gris la fréquence est de 433 Mhz;; ; dans la télécommande noire si le logo FAAC et le cercle qui entoure les boutons sont blancs la fréquence est de 868 Mhz, s'ils sont gris la fréquence est de 433 Mhz. La version précédente du modèle XT2 433 avec 787003 n'avait pas l'abréviation LR et n'avait pas la petite sérigraphie au-dessus de la LED, mais c'est le même produit ;
pour les modèles TML2 et TML4 si le logo FAAC est gris la fréquence est 868 Mhz, s'il est bleu la fréquence est 433 Mhz ;
pour les modèles T2 et T4, si la télécommande est gris anthracite avec des boutons noirs, la fréquence est de 868 Mhz, si la télécommande est noire avec des boutons noirs, la fréquence est de 433 Mhz ;
il existe une télécommande similaire, la XT4 433 RC (non SLH) qui n'est pas compatible, elle se distingue par la forme différente du cercle des boutons et par la LED qui est ronde au lieu d'ovale.

Caractéristiques du transmetteur :
