Spécifications des composants du kit :

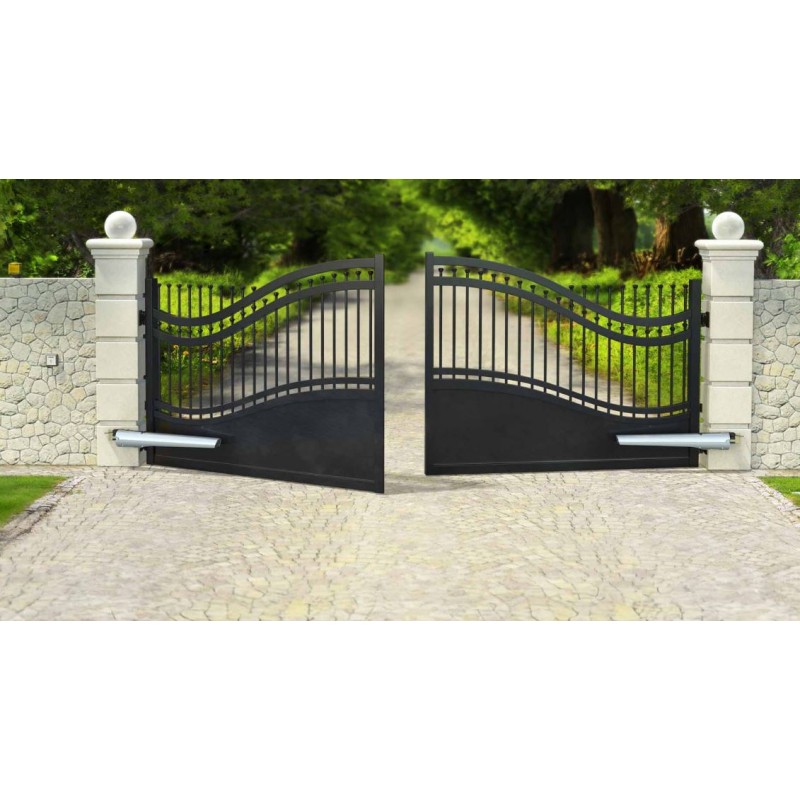

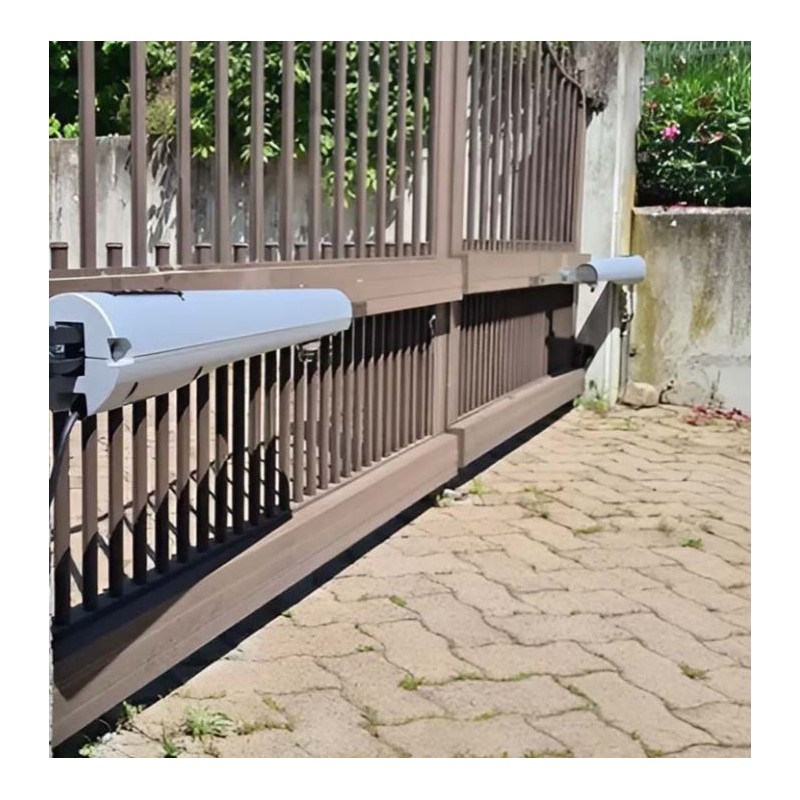

2 pièces Actionneurs S418 24V (référence 104301) : Vitesse de mouvement réglable élevée, support de fixation "multi-positions" non soudé, butées mécaniques d'ouverture et de fermeture intégrées (possibilité de ne pas installer de butées mécaniques).



• Tension d'alimentation secteur : 220-240V~ 50/60 Hz
• Moteur électrique : Avec balais 24V
• Puissance maximale : 35 Watts
• Poussée maximale : 1800 N
• Vitesse max. de la tige : 37 mm/s (avec E124)
• Course de la tige : 350 mm (390 mm sans butées)
• Angle d'ouverture max. du vantail : 110°.
• Température ambiante de fonctionnement : -20°C ÷ + 55°C
• Degré de protection IP54
• Poids 6 Kg
• Fréquence d'utilisation : Utilisation continue
• Largeur maximale du vantail : 2,3 m (2,7 m avec serrure électrique)
• Supports de fixation : vissage arrière et fixation réglable - vissage avant et fixation réglable
• Dimensions (LxPxH) : 823 x 104 x 137 mm

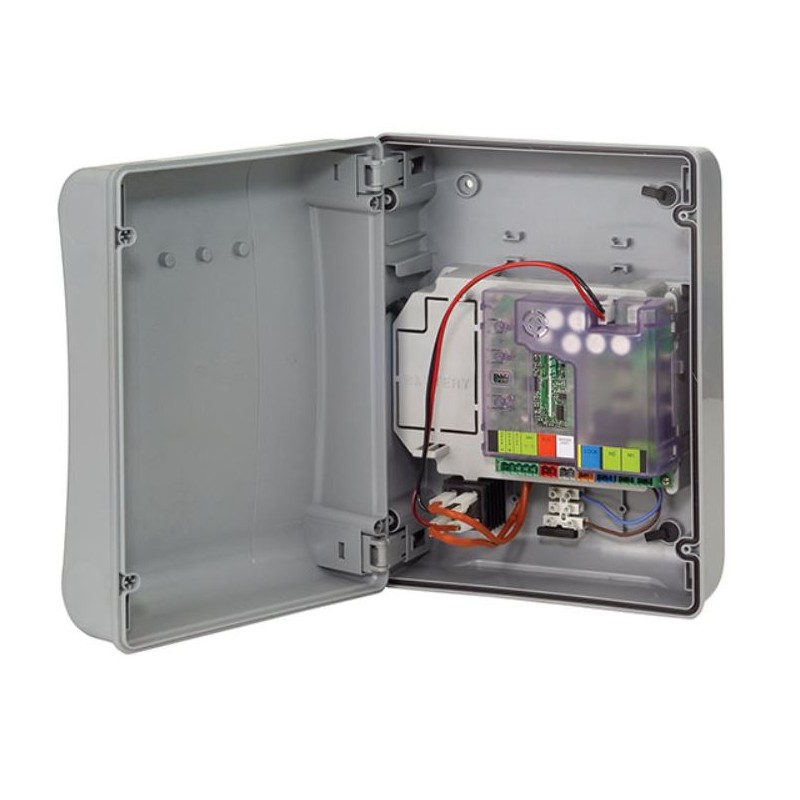

1 dispositif électronique E024S avec boîtier (code 790286) : Domaine d'application Pour les automatismes à battant en 24V, grâce aux nouvelles technologies 2easy et OMNIdec, il est compatible avec le module de connexion rapide XF 433/XF 868 (prédisposition du connecteur), avec les récepteurs externes et avec les photocellules XP 15B et XP 20B D (connexion BUS). L’interface BUS XIB est prévue pour la connexion de photocellules traditionnelles.



• Tension d'alimentation de reseau : 220-240V~ 50/60 Hz
• Puissance maximale : 4 Watts
• Puissance max. du moteur : 150 W x 2
• Charge max. des accessoires : 250 mA - 400 mA BUS 2easy
• Programmation : Programmation par boutons poussoirs
• Logiques de fonctionnement : A, E, AP, EP, A1, B, C
• Fonctions programmables : (*) Logique (A, E, AP, EP, A1, B, C), Vitesse (haute/basse)*, Temps de pause, Retard de fermeture de la porte 2
• Temps de travail (time-out) : 5 minutes (fixe)
• Temps de pause : Variable en fonction de l'apprentissage (max. 10 min)
• Entrées du bornier : Ouvert A, Ouvert B, Stop, BUS (I/O)
• Sorties du bornier : Moteurs, Clignotants, Alimentation accessoires, Serrure électrique, Contact lampe de service (90 sec fixe)
• Connecteur rapide : Alimentation par batterie, module XF 433 ou XF 868
• Codage radio intégré : DS, SLH, RC, LC (max. 250 canaux)
• Fusibles de protection : F1 = auto-réinitialisation - F2 = T2A-250V
• Température ambiante de fonctionnement : -20°C à +55°C

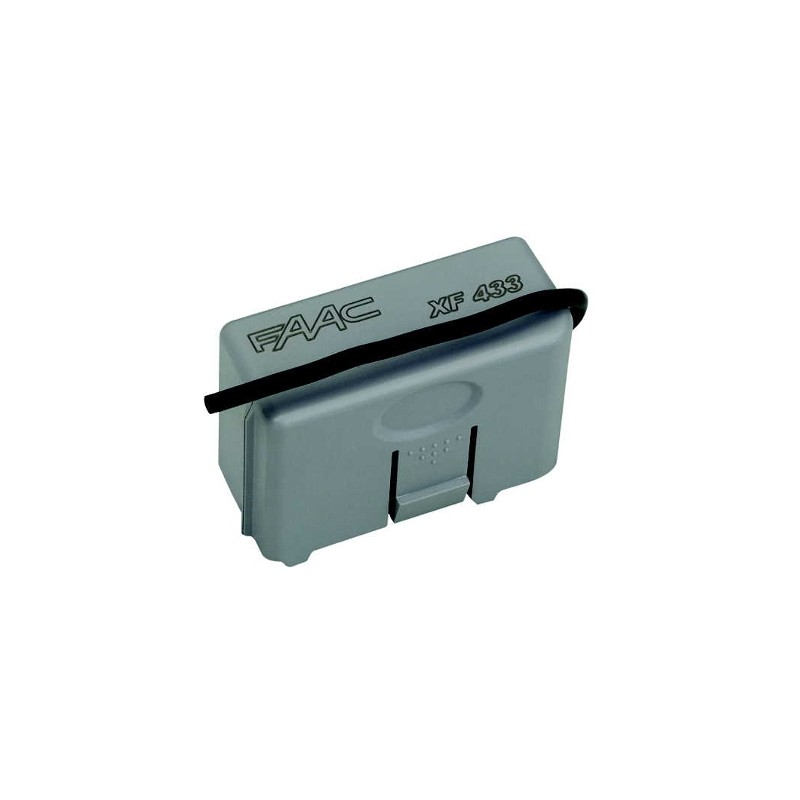

1 pièce récepteur XF 433 MHz (code 787831) : Module de fréquence (compatible avec tous les équipements FAAC équipés du système de décodage universel OmniDEC, reconnaissable au logo dédié). Système de décodage universel OmniDEC, Fréquence 433 Mhz.

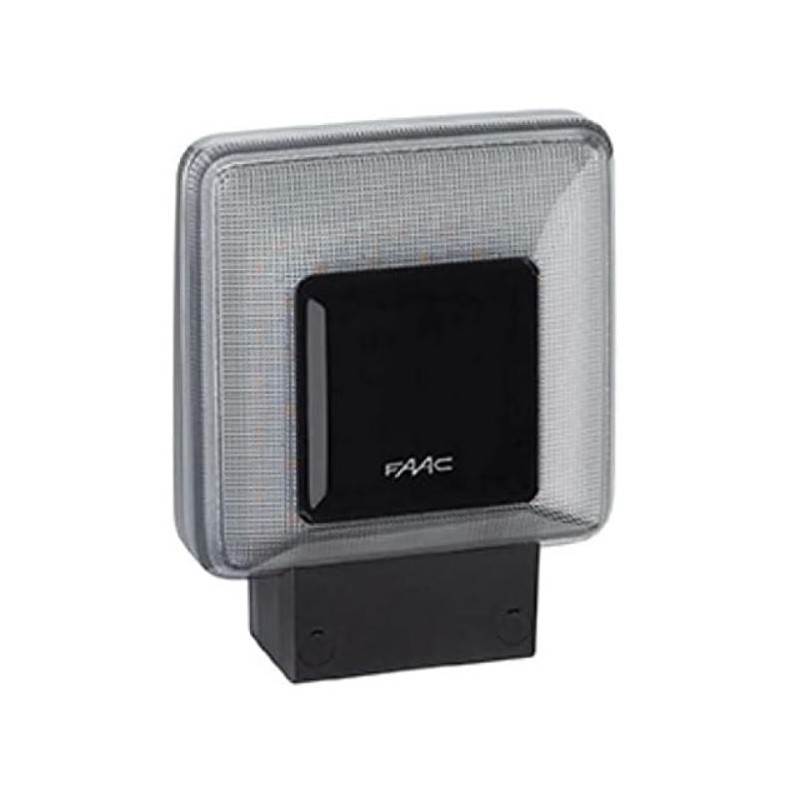

1 clignotant XLED (code 410029) : design italien adapté à tout contexte architectural, équipé de 40 LEDs pour garantir la visibilité même en plein jour. Une version pour l'alimentation 24VDC, 230VAC, 115VAC. Grâce à l'antenne intégrée, XLED est compatible avec les récepteurs de fréquence 433 Mhz et 868 Mhz. Convient pour des installations sur colonne ou latérales.



• Tension d'alimentation secteur : 230 - 115 - 24V
• Degré de protection IP54
• Température ambiante de fonctionnement -20°C à +55°C
• Dimensions (LxPxH) 135 x 55 x 165 mm
• Nombre de LED haute luminosité : 40

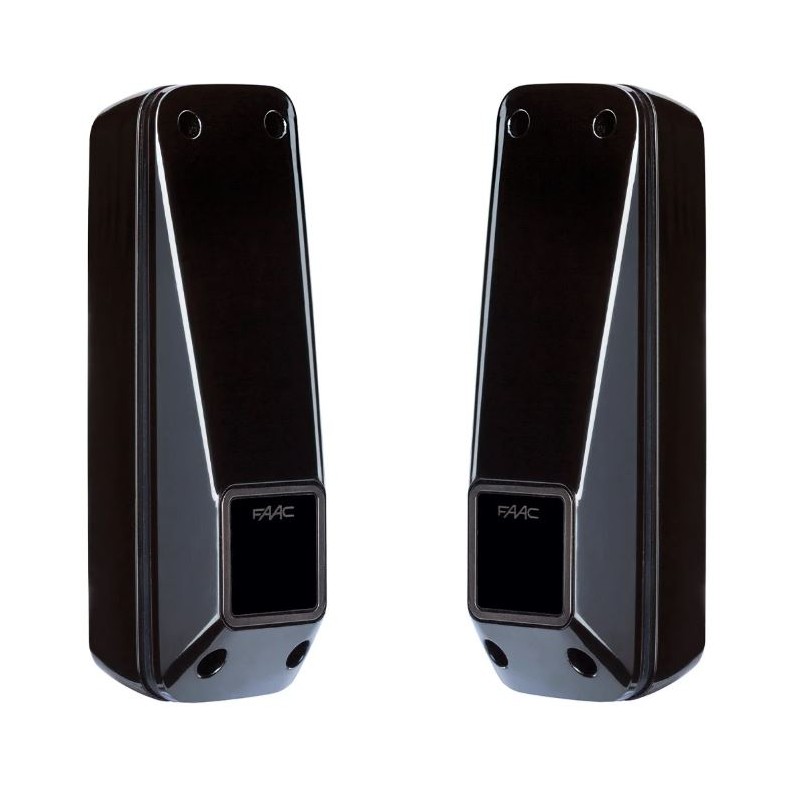

1 paire de photocellules XP 20B D (code 785103) : modèle mural orientable



• Tension d'alimentation : BUS 2easy, 2 fils non polarisés 24V
• Distance maximale entre les photocellules : 20 mètres
• Type d'installation : murale
• Degré de protection : IP54
• Angle d'auto-alignement : ± 7° (20 m) ± 13,5° (5 m)
• Angle d'orientation horizontal : -90° +90°
• Dimensions (LxPxH) : 41,5 x 42,5 x 130 mm
• Consommation de courant : Rx (10 mA) + Tx (10 mA)
• Température ambiante de fonctionnement : -20°C à +55°C

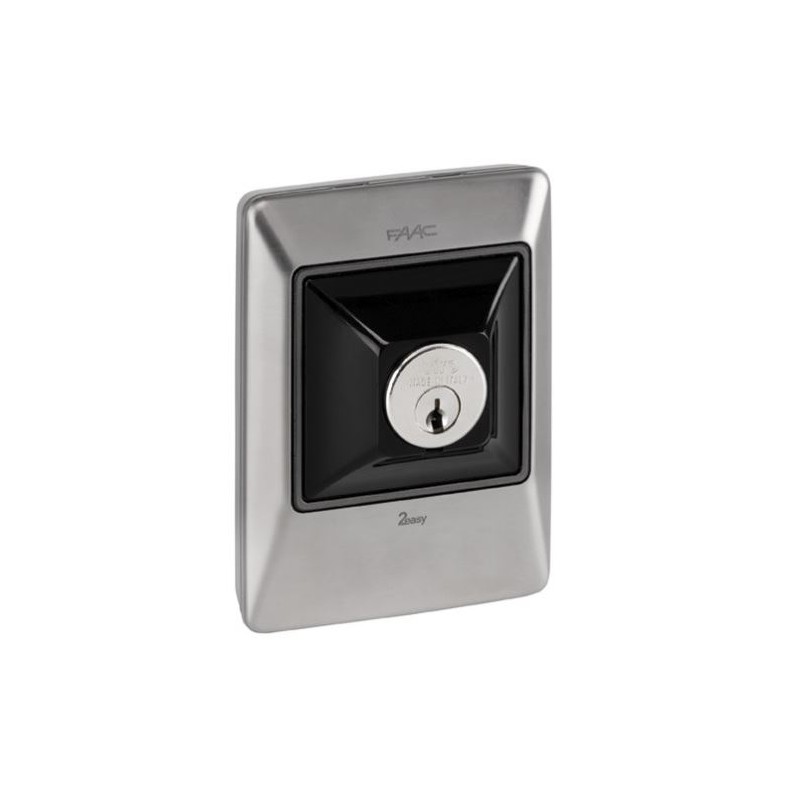

1 pièce clé et bouton de commande XK10 B (référence 401304) : Type de système : employeurs à impulsion simple.



• Type d'installation : montage mural ou sur colonne
• Micro-interrupteurs inverseurs : 1
• Intensité du contact : 100 mA
• Degré de protection : IP54
• Température ambiante de fonctionnement : -20/+45°C
• Dimensions (LxPxH) : 72 x 35 x 100 mm

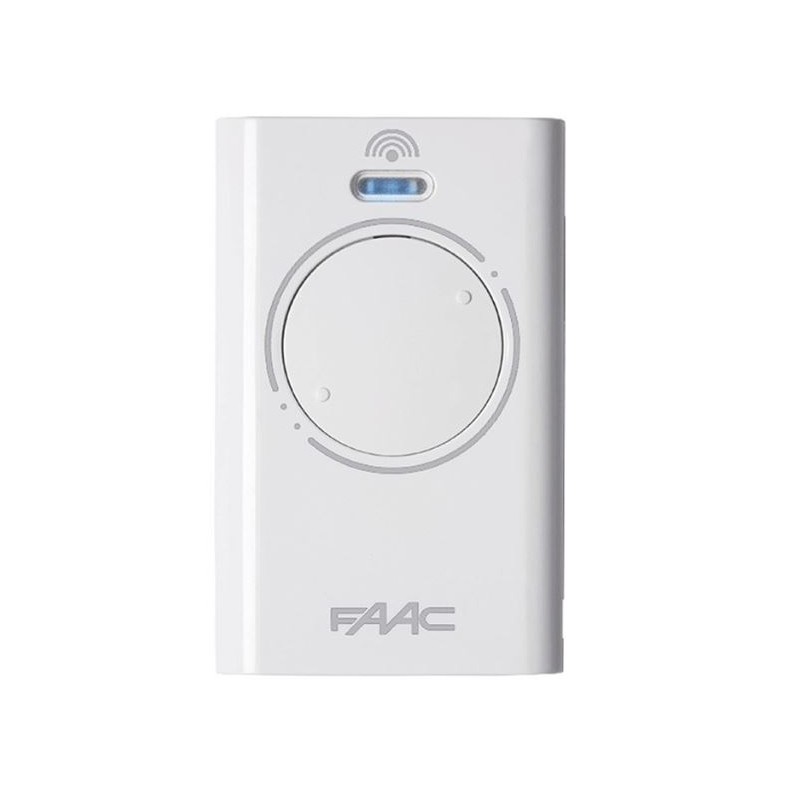

1 pièce Émetteur à 2 canaux XT2 433 SLH LR (code 787007) : Il remplace les modèles précédents 433 SLH tels que TML2 433 SLH - T2 433 SLH - XT2 433 SLH code 787003.



SLH (Self Learning Hopping code) : Le code change à chaque utilisation de l'émetteur. Un algorithme le reconnaît et le valide. Avantages : clonage quasi impossible. Possibilité de répliquer les émetteurs codés, même à distance du récepteur, grâce au système breveté SELF LEARNING (émetteur à émetteur), en appuyant simplement sur les boutons selon une séquence spécifique.



LR = LONGUE PORTÉE : les émetteurs peuvent couvrir presque LE DOUBLE de la distance actuelle grâce à un brevet supplémentaire FAAC. brevet FAAC sur l'électronique ; l'émetteur SLH LONG RANGE, à chaque pression sur les boutons de commande, effectue en temps réel une détection du milieu environnant (par exemple, position de la main, présence de perturbations électriques, etc.) et reconfigure automatiquement l'électronique, en maximisant la puissance rayonnée à chaque transmission. Entièrement compatible avec les SLH précédentes.



Comment choisir la télécommande ?

Tout d'abord, vérifiez si la télécommande que vous possédez est un Master, appuyez sur n'importe quelle touche et vérifiez le clignotement de la LED : si elle clignote brièvement avant de s'allumer avec une lumière fixe, il s'agit d'un MASTER ; si, au contraire, la LED s'allume avec une lumière fixe immédiatement, il s'agit d'un SLAVE. Dans ce cas, vous ne pouvez pas l'utiliser pour activer la nouvelle télécommande, vous devez contacter l'installateur ou l'administrateur du système ou obtenir un Master.
Faac a produit des télécommandes presque identiques aussi bien en fréquence 868 Mhz que 433 Mhz, vérifiez d'abord l'écriture au dos, si elle n'est plus lisible faites attention à ces petites différences :
pour les modèles XT2 et XT4 qui existent aussi bien en couleur blanche que noire, dans la télécommande blanche si le logo FAAC et le cercle qui entoure les boutons sont noirs la fréquence est de 868 Mhz, s'ils sont gris la fréquence est de 433 Mhz;; ; dans la télécommande noire si le logo FAAC et le cercle qui entoure les boutons sont blancs la fréquence est de 868 Mhz, s'ils sont gris la fréquence est de 433 Mhz. La version précédente du modèle XT2 433 avec 787003 n'avait pas l'abréviation LR et n'avait pas la petite sérigraphie au-dessus de la LED, mais c'est le même produit ;
pour les modèles TML2 et TML4 si le logo FAAC est gris la fréquence est 868 Mhz, s'il est bleu la fréquence est 433 Mhz ;
pour les modèles T2 et T4 si la télécommande est gris anthracite avec des boutons noirs la fréquence est de 868 Mhz, si la télécommande est noire avec des boutons noirs la fréquence est de 433 Mhz ;
il existe une télécommande similaire, la XT4 433 RC (non SLH) qui n'est pas compatible, elle se distingue par la forme différente du cercle des boutons et par la LED qui est ronde au lieu d'ovale.



Caractéristiques :

• Fréquence de travail 433,92 MHz
• Nombre de touches 2
• Couleur télécommande blanc
• Couleur écriture Faac gris
