Spécifications des composants :

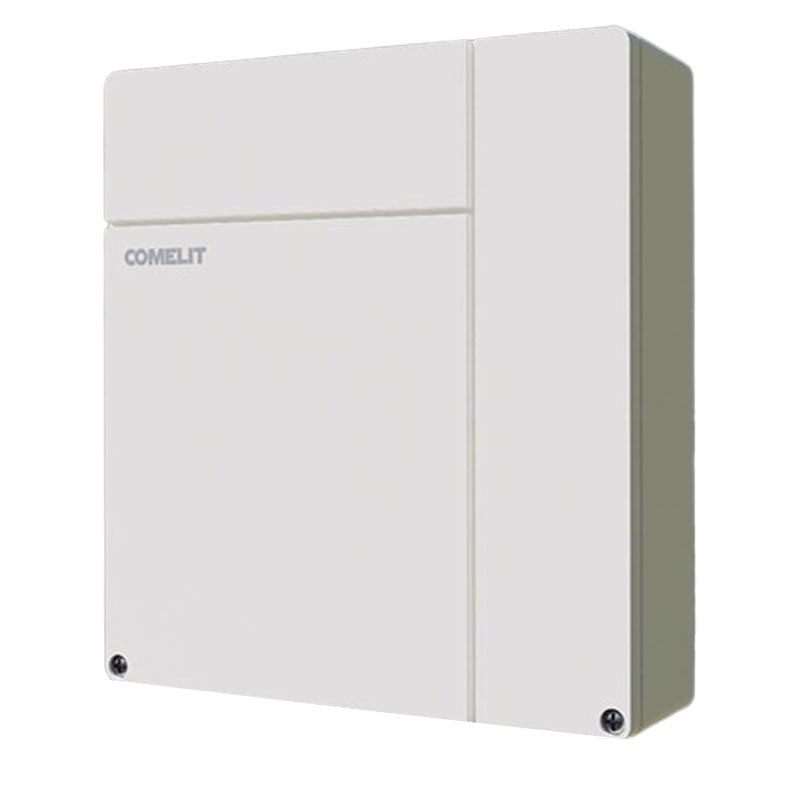

 Centrale Vedo 10 avec les caractéristiques suivantes : Centrale d’alarme série Vedo dans le conteneur mural en ABS ignifuge avec alimentation à découpage de 1.5A. Equipé de 8 zones à bord, extensibles à 18 (2 zones en clavier et 8 zones radio), 1 zone 24 heures, communicateur téléphonique PSTN intégré, bus série RS485 pour la connexion de modules supplémentaires, 1 sortie relais et 2 sorties open collector. Il gère jusqu’à 2 zones avec 2 programmes d’insertion différents (scénarios) et des minuteries quotidiennes, 2 lecteurs de proximité, 2 claviers Safe Key, 1 Safe Touch, 1 Planux/Mini Touch Manager et 1 récepteur radio. Fusible automatique réinitialisable pour sortie d’alimentation sirène, bus série RS485 et capteur d’alimentation. Equipé d’un port USB pour la connexion au PC avec le logiciel de configuration Safe Manager. Toutes les zones sont configurables en NC, NO, simple, double et triple équilibrage. Dimensions (L x H x P) 260 x 280 x 80 mm. EN50131 grade 2. Compatibilité avec le portail de gestion des implants Mycomelit.

• Dans un boîtier mural en ABS antidéflagrant avec un bloc d'alimentation à découpage de 1,5 Ampère.
• Equipée de 8 zones embarquées, extensibles à 18 (2 zones clavier et 8 zones radio), 1 zone 24 heures
• Communicateur téléphonique RTC intégré, bus série RS485 pour le raccordement de modules supplémentaires
• 1 sortie relais et 2 sorties à collecteur ouvert
• Gère jusqu'à 2 zones avec 2 programmes de commutation différents (scénarios) et des minuteries journalières, 2 lecteurs de proximité, 2 claviers Safe Key, 1 Safe Touch, 1 Planux/Mini Touch Manager et 1 récepteur radio
• Fusible à réarmement automatique pour la sortie d'alimentation de la sirène, le bus série RS485 et l'alimentation des capteurs.
• Equipé d'un port USB pour la connexion au PC avec le logiciel de configuration Safe Manager
• Toutes les zones sont configurables comme NC, NO, simple, double et triple équilibrées.
• Dimensions (L x H x P) 260 x 280 x 80 mm
• Norme appliquée : EN50131
• Degré de pollution : degré 2
• Nombre d'entrées totales 8 extensible à 18 (filaires + radio)
• Nombre d'entrées embarquées (n°) 8
• Type de balance NC, NO, simple, double, triple, double zone, double zone EOL
• Nombre de zones radio (n°) 8 Nombre de sorties (n°) 7
• Nombre de sorties relais à bord de l'unité de contrôle 1 (3A@24VDC)
• Nombre de sorties TC à bord de l'unité de contrôle (No.) 2 Nombre de zones (No.) 2
• Nombre de codes utilisateurs (No.) 8
• Nombre de codes installateur (No.) 3
• Nombre de partitions gérées (Nb.) 2
• Nombre de programmes de commutation (scénarios) (Nb.) 8
• Nombre de plages horaires (nb.) 4
• Nombre de minuteries (nb.) 4 Messages audio - synthèse vocale (nb.) 20
• Programmation de l'unité centrale USB, LAN
• Marques/certifications EN50131 Grade 2, Incert



Communication :

• Numéros de téléphone gérés par le communicateur numérique (Nb.) 4
• Numéros de téléphone gérés par le communicateur vocal (No.) 16
• Type de bus de connexion RS485
• Nombre maximum d'adresses électroniques (No.) 16
• Communicateur numérique intégré Oui
• Gestion de l'interface de guidage vocal Oui



Caractéristiques du LOGICIEL/FIRMWARE

• Vedo App
• Logiciel Safe Manager



Caractéristiques du matériel

• Dimensions de l'appareil : Hauteur (mm) 275 - Largeur (mm) 255 Profondeur (mm) 75
• Poids : 1,7 kg
• Température de fonctionnement : -10/+55°C
• Type de revêtement ABS
• Protection contre les manipulations Oui
• Alimentation : 1 Ampère



Caractéristiques électriques :

• Tension d'alimentation 100÷240
• Courant fourni par le bloc d'alimentation 1500
• Nombre de sorties de l'alimentation auxiliaire embarquée (n°) 2
• Type de batterie prévue 12V / 7Ah

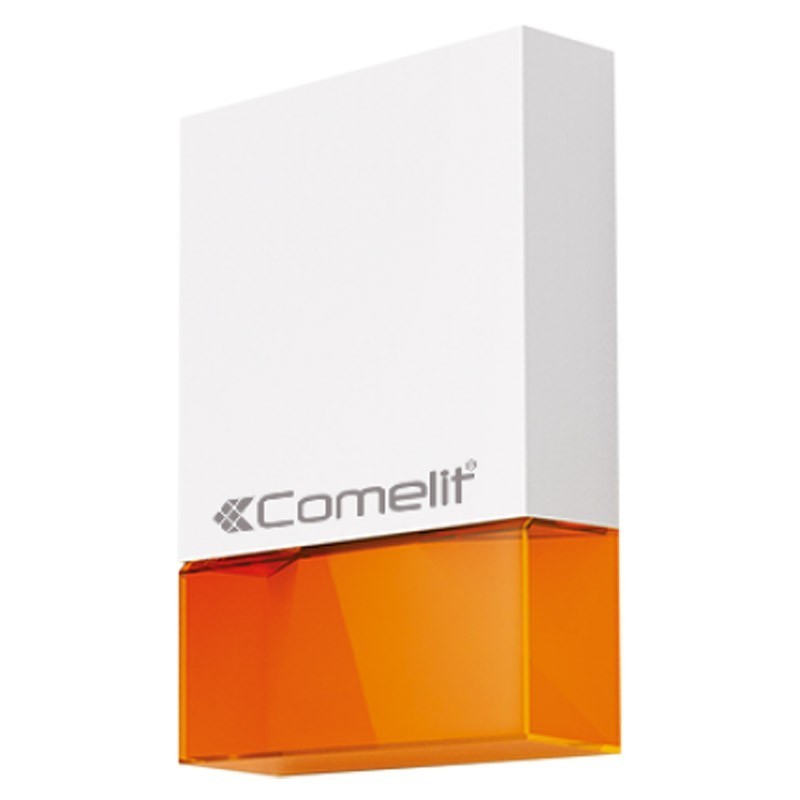

Sirène anti-vol auto-alimentée d’extérieur avec haut-parleur piézoélectrique, gérée par microcontrôleur, équipée de clignotant à LED. Deux LED supplémentaires (une rouge et une verte) pour l’affichage de l’état de l’installation, les pannes d’alimentation, la fonction de dissuasion et le mode d’installation. Résistance intégrée d’équilibrage de contact de tamper excluable (valeur 1.8Kohm, déjà adapté aux centrales Comelit Vedo). Polarité configurable des entrées séparées pour le clignotant et le haut-parleur. Cavaliers pour la programmation de : polarité et entrées logiques, temps d’alarme maximal, type de son, équilibrage de tamper, fonction de dissuasion.


• Pression sonore 103db(A) @ 1m
• Durée maximale de la tonalité d'alarme : 10 minutes
• Commande d'alarme configurable (présence ou absence négative et positive)
• Autoprotection Autoprotection/arrachement
• Témoin lumineux LED
• Marques/certifications INCERT, EN50131-4
• Degré de protection IP34
• Degré de protection anti-vandalisme IK08
• Dimensions : H x L x P 308x209x70
• Poids 800 grammes (sans batterie non incluse)
• Température de fonctionnement (°C) -25 ÷ 55
• Tension d'alimentation 12,8÷15
• Consommation maximale de courant 350mA
• Consommation de courant au repos 36mA
• Boîtier de batterie pour batterie 12V / 2,0Ah (non fournie)

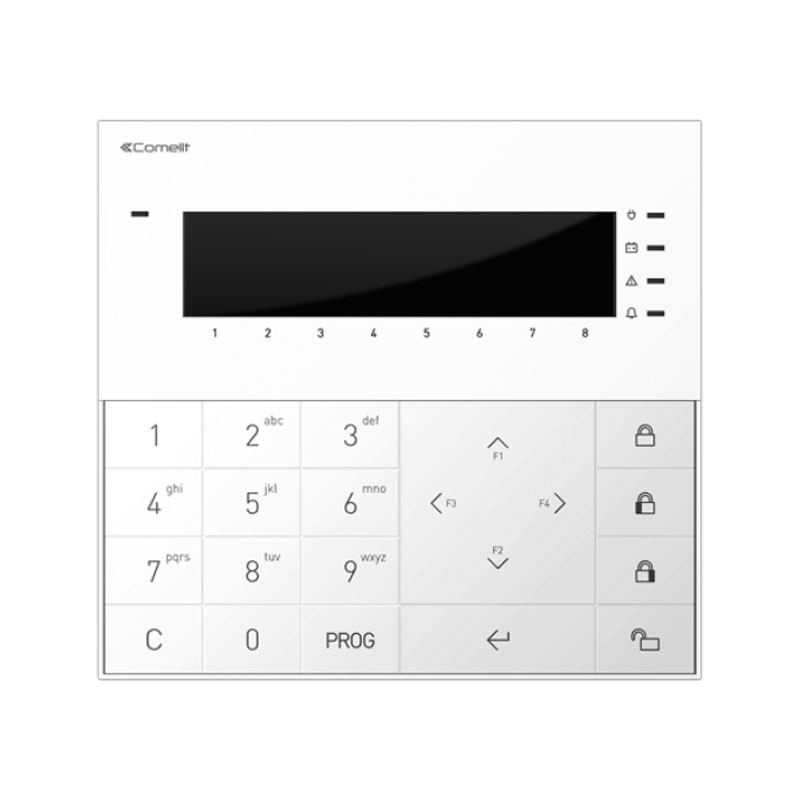

Clavier tactile avec écran LCD alphanumérique pour la gestion et la programmation des centrales d’alarme de la série Vedo. Equipé avec : - 4 voyants de signalisation (présence de secteur, batterie faible, anomalie et alarme) - 2 entrées librement programmables comme entrées NC, NO, simple, double, triple équilibrage et double - 4 touches de fonction configurables, - sabotage et anti-déchirure. Un capteur de lumière embarqué permet une gestion optimale du rétroéclairage du clavier. L’appareil est également équipé d’un avertisseur sonore pour la signalisation acoustique des différentes commandes. Sérigraphie de 8 zones. Dim. 137 x 127 x 24 mm.

Caractéristiques :

• Type d'écran LCD alphanumérique (2x16 caractères)
• Type de clavier Soft-touch, avec micro-interrupteur
• Nombre de touches 4, configurables
• Nombre d'entrées (n°) 2
• Autoprotection Autoprotection/déchirure Autoprotection
• Activation de l'alarme Oui
• Panneaux de contrôle compatibles avec Vedo
• Buzzer interne Oui
• Capteur de luminosité Oui
• Zones sérigraphiées sur le clavier (No.) 8
• Connexion RS485 Type de bus
• Terminaison BUS Sur la carte, activée
• Ports RS485 half-duplex (No.) 1
• Installation Montage mural, boîte standard à 3 modules 503/503E ou similaire
• Type de matériau du couvercle Plastique
• Couleur du produit Blanc
• Température de fonctionnement (°C) -10 à 40
• Hauteur (mm) 127
• Largeur (mm) 137
• Profondeur (mm) 24
• Poids du produit (g) 260
• Tension d'alimentation 10÷15
• Absorption maximale (W) 1
• Absorption maximale (mA) 80
• Absorption en veille (mA) 30

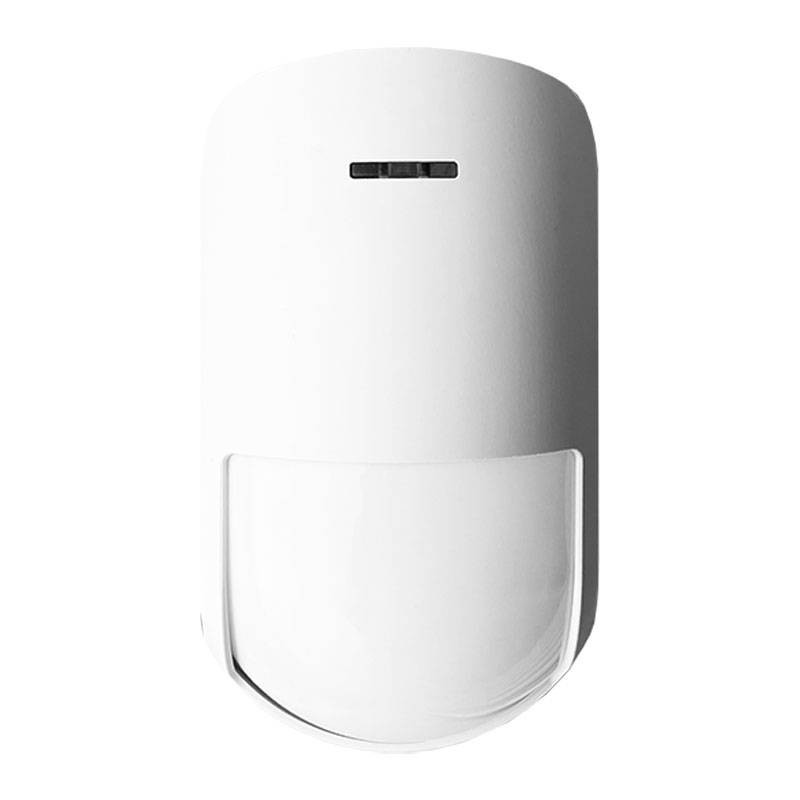

Détecteur double technologie PIR + micro-onde bande K, portée 12m et angle de couverture 90icci avec installation à hauteur typique 2,1 mètres. Fonction AND/OR/triple-knock sélectionnable, analyse numérique de signal, sorties relais à semi-conducteurs. Trois voyants d’indication (alarme + alerte précoce, PIR, MW) exclus. Trimmers indépendants de réglage de la sensibilité PIR et MW. PIR avec une vitesse de détection de mouvement sélectionnable et une immunité animale jusqu’à 12 kg. Alimentation de 9 à 18VDC avec protection contre l’inversion de polarité, consommation en veille 14ma@12VDC. Hauteur de montage de 1,5m à 3m. Boîtier en plastique ABS blanc RAL9003, dimensions 119x66x46 mm. Support en option INBRK pour montage mural ou au plafond. Certification EN50131 grade 2.

• Portée de 12 mètres et angle de couverture de 90 degrés
• Installation à une hauteur typique de 2,1 mètres
• Alimentation de 9 à 18VDC
• Hauteur de montage de 1,5 à 3 mètres
• Dimensions : 119x66x46 mm



Caractéristiques :

• Type de détection Micro-ondes 24Ghz K-band
• Portée infrarouge (m) 12
• Portée des micro-ondes 12m
• Distance de couverture (m) 12
• Angle de couverture 90
• Réglage de la sensibilité aux infrarouges Oui
• Réglage de la sensibilité aux micro-ondes Oui
• Fréquence des micro-ondes 24GHz (bande K)
• Logique du capteur OR/AND/AND intelligent
• Led 3
• Type de matériau de revêtement ABS
• Couleur du produit Blanc
• Température de fonctionnement (°C) -15 à 50
• Hauteur (mm) 119
• Largeur (mm) 66
• Profondeur (mm) 46
• Poids du produit (g) 72
• Montage mural Oui, avec l'accessoire dédié
• Utilisation en intérieur Oui
• Hauteur d'installation (m) 1,5 ÷ 3

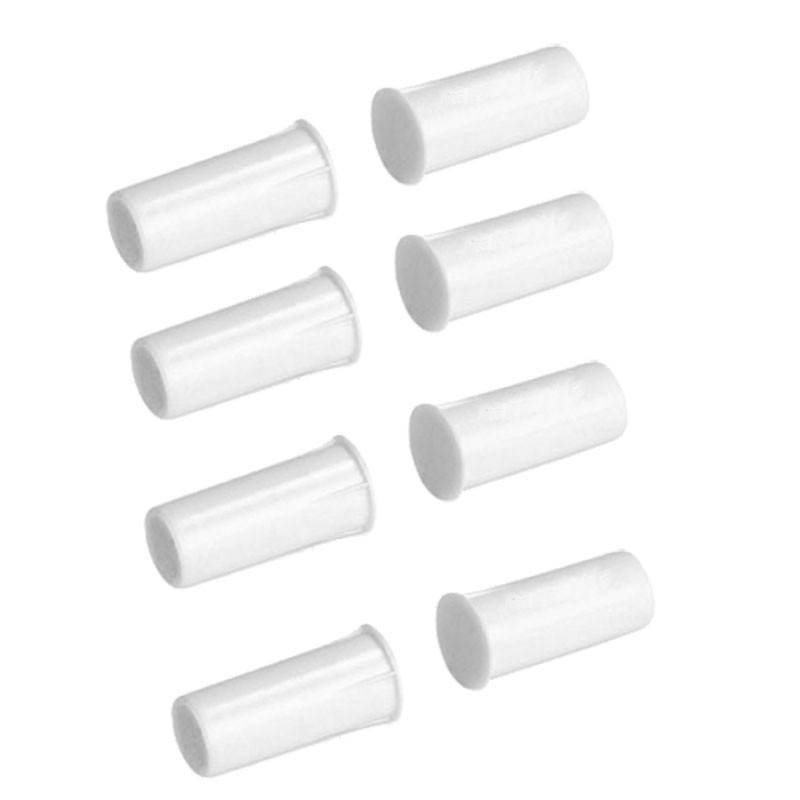

4 pièces contacts magnétiques encastrables à cigarette en plastique, ne convient pas pour le montage dans des cadres métalliques. Couleur blanc, dimensions : 21.5 x 10.5 x 9 mm.

Caractéristiques techniques du contact magnétique:

• Type de détection Magnétique
• Normes EN EN50131-2-6 Grade 2
• Distance de fonctionnement (mm) 20
• Type de matériaux de revêtement Plastique, ABS
• Couleur Blanc
• Température de fonctionnement (C) -20   +80D
• imensions : Hauteur (mm) 10,5 - Diamètre (mm) 10,5
• Montage encastré Oui
• Bornes 2 fils - 350 mm
• Degré de protection IP67
• Portée maximale de courant de contact (mA) 500
• Type de contact NC
• Tension nominale 100V
• Puissance nominale 10W
