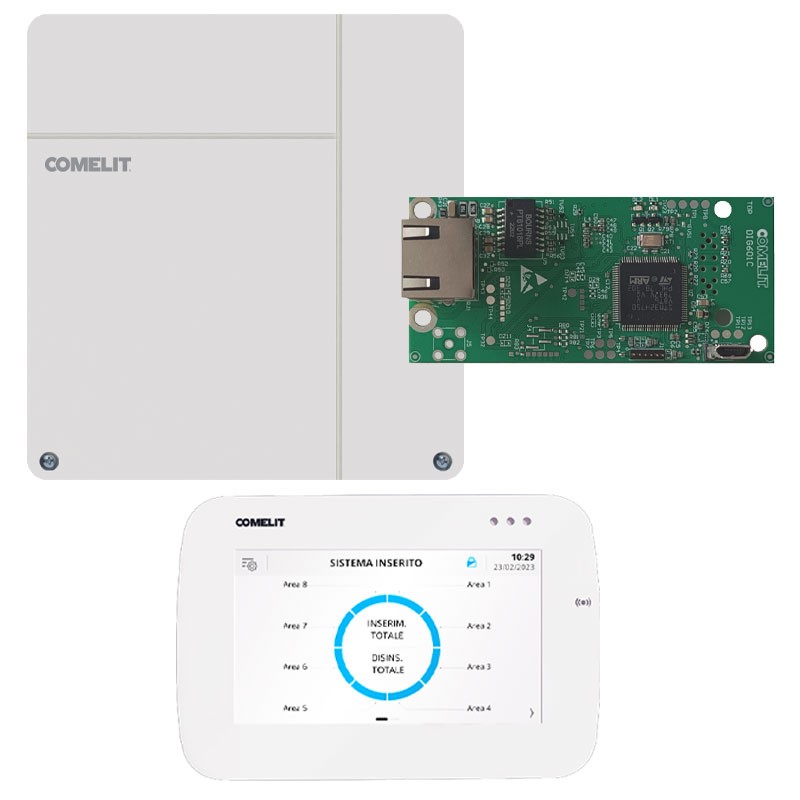

Spécifications des composants du kit :

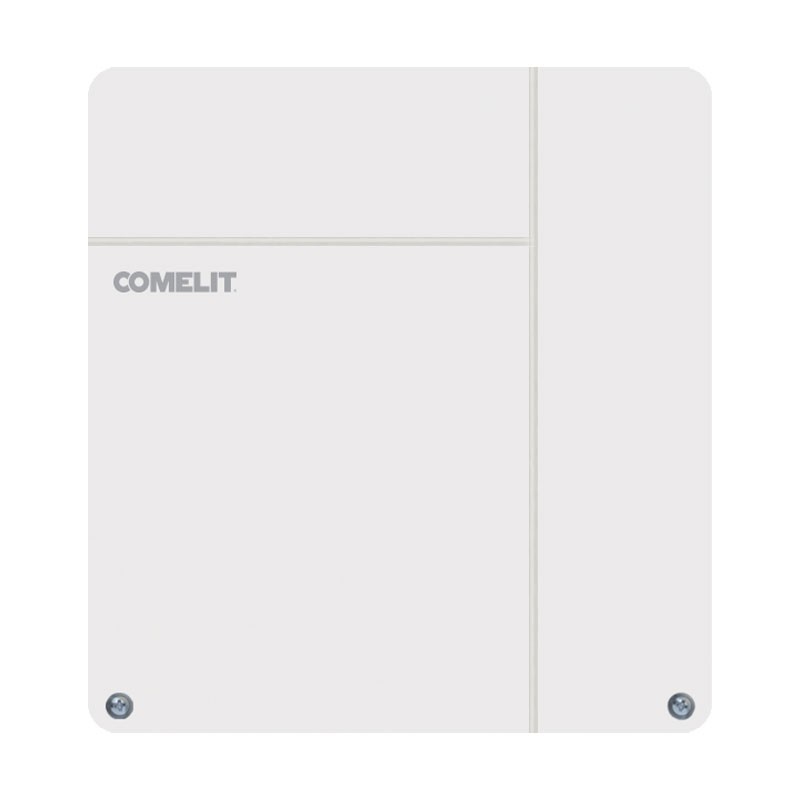

Centrale Vedo 34 :

• Centrale d'alarme de la série Vedo dans un boîtier mural en ABS antidéflagrant avec alimentation à découpage de 1,5A.
• Equipée de 8 zones à bord, extensible à 34 zones mixtes filaire/radio, 1 zone 24 heures, double fonction jusqu'à 68 zones, communicateur téléphonique RTC intégré, bus série RS485 pour la connexion de modules supplémentaires, 1 sortie relais et 2 sorties collecteur ouvert
• Gère jusqu'à 8 zones avec 8 programmes de commutation différents (scénarios) et des minuteries journalières, 8 extensions IN/OUT, 8 lecteurs de proximité, 8 claviers Safe Key, 2 Safe Touch, 2 Planux/Mini Touch Manager et 2 récepteurs radio.
• Fusible à réarmement automatique pour la sortie d'alimentation de la sirène, le bus série RS485 et l'alimentation des capteurs.
• Equipé d'un port USB pour la connexion au PC avec le logiciel de configuration Safe Manager
• Toutes les zones sont configurables comme NC, NO, simple, double et triple équilibré et comme double zone. Dimensions (L x H x P) 260 x 280 x 80 mm
• EN50131 Grade 2
• Compatibilité avec le portail de gestion d'usine Mycomelit



Caractéristiques :

• Nombre d'entrées totales 8 extensible à 34
• Nombre d'entrées embarquées (n°) 8
• Double fonction Oui
• Nombre maximum de zones avec double fonction (n°) 68
• Type de balance NO, NC, simple, double, triple
• Nombre de zones radio (n°) 34
• Nombre de sorties (n°) 36
• Nombre de sorties relais à bord de l'unité de contrôle 1 (3A@24VDC)
• Nombre de zones (Nb.) 8
• Nombre de codes utilisateurs (Nb.) 32
• Nombre de codes installateur (Nb.) 6
• Nombre de partitions gérées (Nb.) 2
• Nombre de programmes de commutation (scénarios) (Nb.) 8
• Nombre de plages horaires (nb.) 16
• Nombre de minuteries (Nb.) 8
• Messages audio - synthèse vocale (Nb.) 32
• Programmation de l'unité centrale USB, LAN
• Normes EN EN50131 Grade 2, Incert



Communications :

• Numéros de téléphone gérés par le communicateur numérique (No.) 4
• Numéros de téléphone gérés par le communicateur vocal (No.) 16
• Type de bus de connexion RS485
• Nombre maximum d'adresses e-mail (No.) 16
• Communicateur numérique intégré Oui
• Gestion de l'interface de guidage vocal Oui



Caractéristiques du logiciel/micrologiciel

• App Vedo
• Logiciel Safe Manager
• Gestion du système compatible MyComelit



Caractéristiques matérielles :

• Dimensions : Hauteur (mm) 275 - Largeur (mm) 255 - Profondeur (mm) 75
• Poids du produit (g) 1700
• Température de fonctionnement (°C) -10 ÷ 55
• Matériau de revêtement type ABS
• Protection contre les manipulations Oui



Modules d'extension sur Bus

• Nombre d'extensions IN/OUT (n°) 8
• Nombre de lecteurs de proximité (n°) 8
• Nombre de claviers Safekey (n°) 8
• Nombre de claviers Safetouch (n°) 2
• Nombre de superviseurs (n°) 2
• Nombre de récepteurs radio (Nb.) 2
• Nombre de modules de conversion d'images PAL/IP (Nb.) 2
• Nombre de caméras gérées (No.) 16



Modules d'extension enfichables :

• Module audio
• Module GSM
• Module IP



Caractéristiques électriques :

• Courant fourni par l'alimentation de l'unité de contrôle 1500
• Tension de sortie de l'alimentation de la centrale 13,8VDC
• Nombre de sorties de l'alimentation auxiliaire embarquée (n°) 2



Batterie de type 12V / 7Ah non incluse, à acheter séparément :

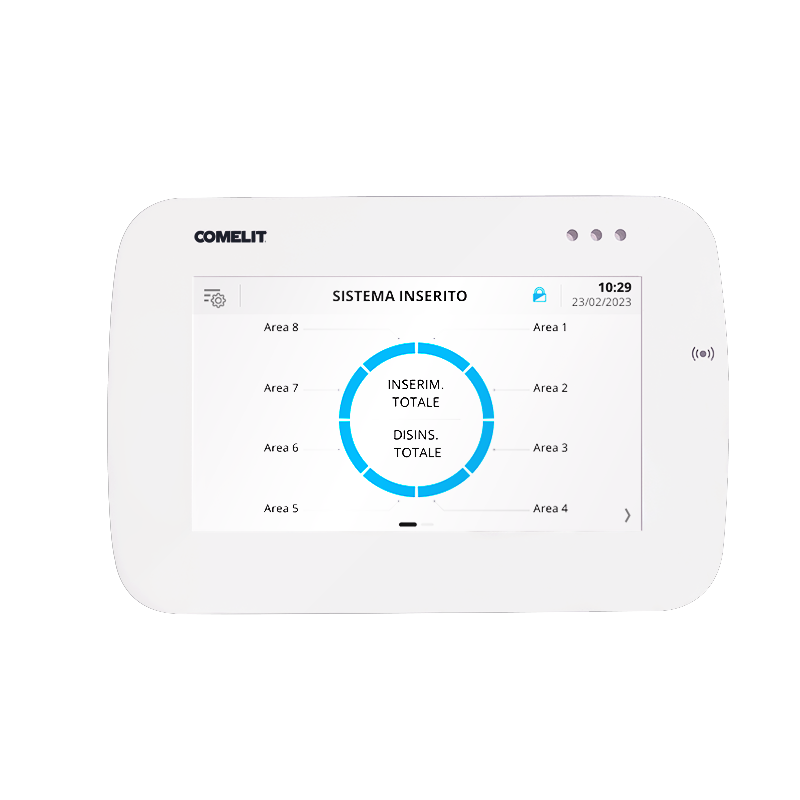

Clavier à écran tactile Safe Touch VEDO5TPRW:

• Pour la gestion et la programmation des centrales d'alarme de la série VEDO à l'aide d'un logiciel simple et intuitif.
• Le dispositif se compose d'un écran LCD 5'' et d'un lecteur de proximité intégré.
• Il est également équipé d'une entrée, librement programmable en NC, NO, simple, double et triple symétrique, et d'une sortie.
• Dimensions 125x85mm, saillie murale 10mm et consommation électrique 2W, couleur blanche



Caractéristiques :

• Type d'écran 5 pouces
• Clavier à écran tactile Oui
• Lecteur de proximité Intégré
• Port Ethernet Non
• Nombre d'entrées (No.) 1
• Nombre de sorties (No.) 1
• Autoprotection Oui
• Panneaux de contrôle compatibles avec Vedo



Communication :

• Connexion RS485 Type de bus
• Terminaison BUS embarquée, activée



Caractéristiques matérielles :

• Installation murale, boîte standard à 3 modules 503/503E ou similaire
• Matériau du boîtier Type ABS
• Couleur du produit Blanc
• Température de fonctionnement (°C) -15 à 55
• Dimensions Hauteur (mm) 103 - Largeur (mm) 154 - Profondeur (mm) 17
• Poids du produit (g) 199,98
• Tension d'alimentation 10-24 VDC
• Consommation maximale (mA) 150
• Consommation en veille (mA) 60

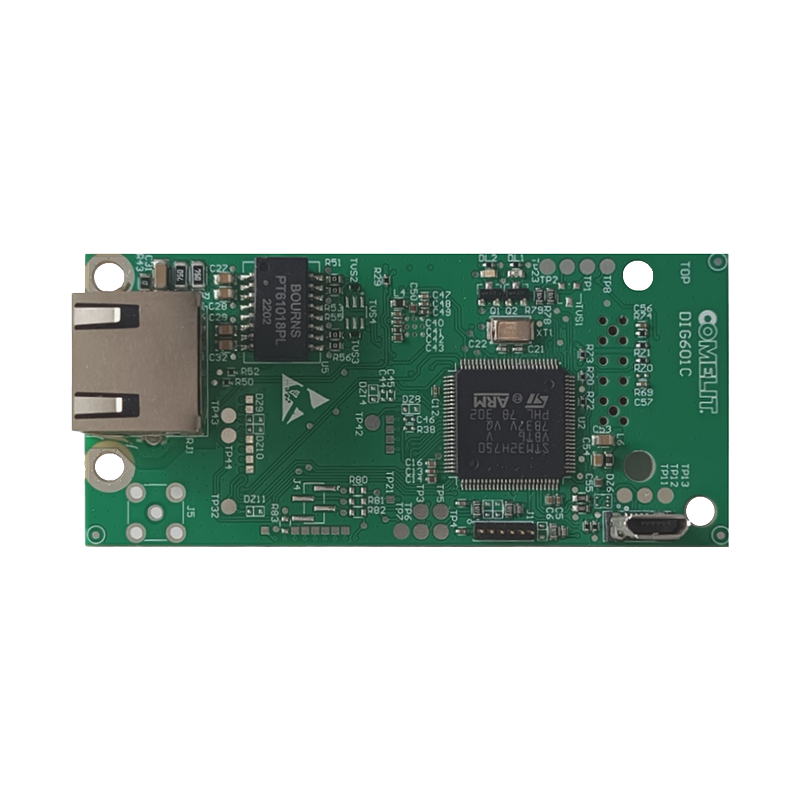

Carte de communication VEDOIP IP :

• Carte d'extension enfichable pour la communication sur réseau Ethernet TCP/IP pour les centrales de la série Vedo.
• Permet l'interaction à distance pour la gestion de l'unité de contrôle et la mise à jour du micrologiciel de l'unité de contrôle, des claviers, des lecteurs de proximité et des modules d'entrée/sortie.
• Serveur web intégré. EN50131 grade 2



Caractéristiques :

• Normes EN EN50131-1, EN50131-3, Incert
• Consommation maximale de courant (mA) 55
• Gestion des courriels Oui
• Type de connexion Ethernet
• Gestion à distance Oui
• Serveur web intégré Oui
• Dimensions de l'appareil : Hauteur (mm) 75 - Largeur (mm) 31 - Profondeur (mm) 33
• Température de fonctionnement (°C) -10 ÷ 55
