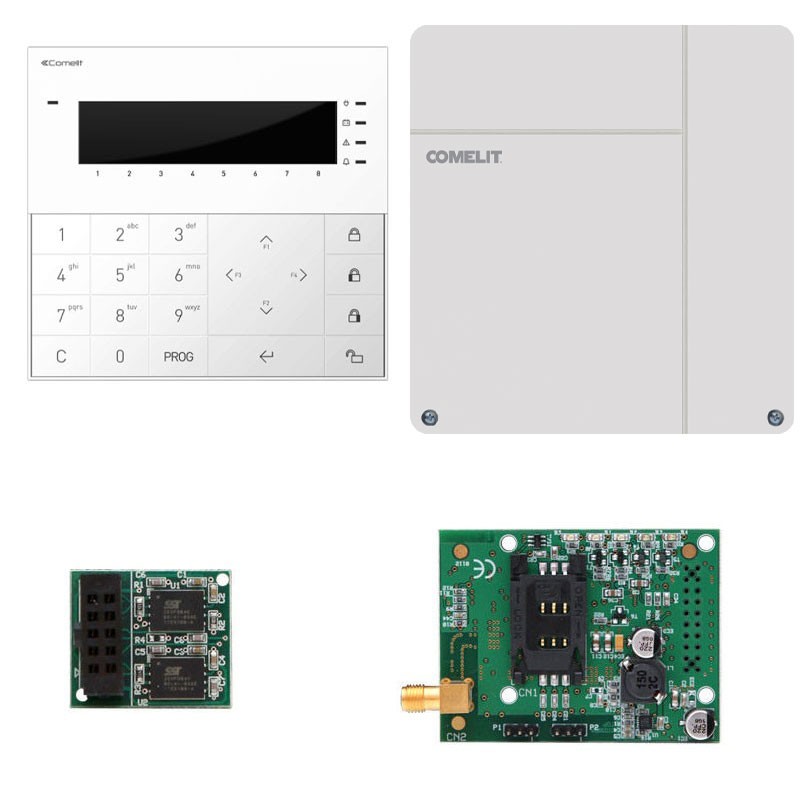

Spécifications techniques des composants du KIT

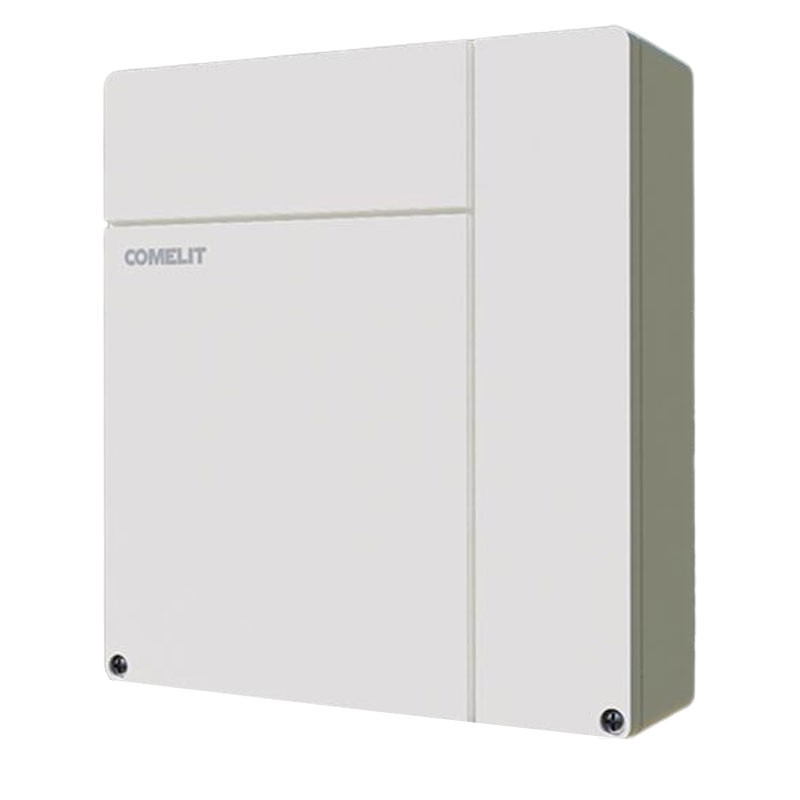

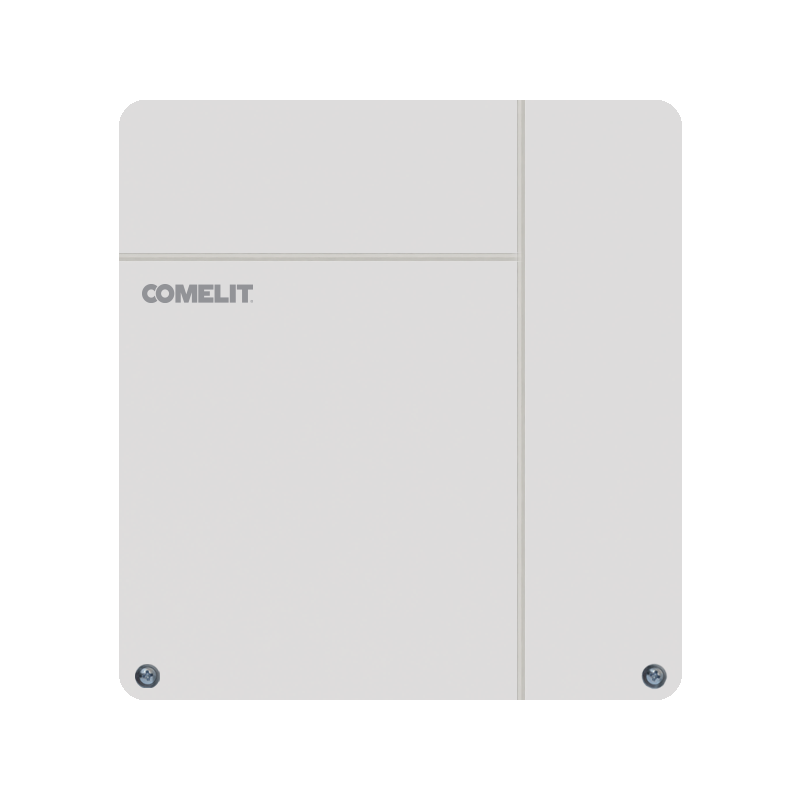

Boîtier plastique de l'unité centrale en 1 pièce, bloc d'alimentation 1,5A (code VEDO10) : Unité de contrôle d'alarme de la série Vedo dans un boîtier mural en ABS ignifugé avec une alimentation à découpage de 1,5A. Equipé de 8 zones embarquées, extensibles à 18 (2 zones clavier et 8 zones radio), 1 zone 24 heures, communicateur téléphonique RTC intégré, bus série RS485 pour la connexion de modules supplémentaires, 1 sortie relais et 2 sorties collecteur ouvert. Gère jusqu'à 2 zones avec 2 programmes de commutation (scénarios) différents et des minuteries quotidiennes, 2 lecteurs de proximité, 2 claviers Safe Key, 1 Safe Touch, 1 Planux/Mini Touch Manager et 1 récepteur radio. Fusible à réarmement automatique pour la sortie de puissance de la sirène, le bus série RS485 et l'alimentation du capteur. Equipé d'un port USB pour la connexion à un PC avec le logiciel de configuration Safe Manager. Toutes les zones sont configurables en tant que NC, NO, simple, double et triple équilibrage. Dimensions (L x H x P) 260 x 280 x 80 mm. EN50131 grade 2. Compatibilité avec le portail de gestion des installations Mycomelit.



Caractéristiques de l'unité centrale :

• Dans un boîtier de montage mural en ABS antidéflagrant avec bloc d'alimentation à découpage de 1,5 A
• Equipé de 8 zones embarquées, extensibles à 18 (2 zones clavier et 8 zones radio), 1 zone 24 heures
• Communicateur téléphonique RTPC intégré, bus série RS485 pour la connexion de modules supplémentaires
• 1 sortie relais et 2 sorties collecteur ouvert
• Gère jusqu'à 2 zones avec 2 programmes de commutation (scénarios) différents et des minuteries quotidiennes, 2 lecteurs de proximité, 2 claviers Safe Key, 1 Safe Touch, 1 Planux/Mini Touch Manager et 1 récepteur radio.
• Fusible à réarmement automatique pour la sortie de puissance de la sirène, le bus série RS485 et l'alimentation du capteur.
• Equipé d'un port USB pour la connexion à un PC avec le logiciel de configuration Safe Manager
• Toutes les zones sont configurables en tant que NC, NO, simple, double et triple équilibrage.
• Dimensions (L x H x P) 260 x 280 x 80 mm
• Norme appliquée : EN50131
• Degré de pollution : degré 2
• Nombre d'entrées totales 8 extensible à 18 (filaire + radio)
• Nombre d'entrées sur la carte (n°) 8
• Type de balance NC, NO, simple, double, triple, double zone, double zone EOL
• Nombre de zones radio (n°) 8 Nombre de sorties (n°) 7
• Nombre de sorties relais à bord de l'unité de contrôle 1 (3A@24VDC)
• Nombre de sorties TC à bord de l'unité de contrôle (No.) 2 Nombre de zones (No.) 2
• Nombre de codes d'utilisateur (No.) 8
• Nombre de codes d'installateur (n°) 3
• Nombre de partitions gérées (Nbre) 2
• Nombre de programmes de commutation (scénarios) (Nbre) 8
• Nombre de créneaux horaires (n°) 4
• Nombre de minuteries (n°) 4 Messages audio - synthèse vocale (n°) 20
• Programmation de l'unité centrale USB, LAN
• Marques/certifications EN50131 Grade 2, Incert
• Numéros de téléphone gérés par le communicateur numérique (n°) 4
• Numéros de téléphone gérés par le communicateur vocal (n°) 16
• Type de bus de connexion RS485
• Nombre maximum d'adresses e-mail (Nbre) 16
• Communicateur numérique intégré Oui
• Gestion de l'interface de guidage vocal Oui
• Vedo App
• Logiciel Safe Manager
• Dimensions : Hauteur (mm) 275 - Largeur (mm) 255 Profondeur (mm) 75
• Poids : 1,7 kg
• Température de fonctionnement : -10/+55°C
• Type de boîtier ABS
• Protection contre les manipulations Oui
• Alimentation électrique : 1 Ampère
• Nombre de lecteurs de proximité (Nbre) 2
• Nombre de claviers Safekey (n°) 2
• Nombre de claviers Safetouch (n°) 1
• Nombre de superviseurs (Nbre) 1
• Nombre de récepteurs radio (n°) 1
• Nombre de modules de conversion d'image PAL/IP (n°) 2
• Nombre de caméras gérées (No.) 16
• Module audio Oui
• Module GSM Oui
• Module IP Oui
• Tension d'alimentation 100÷240
• Courant fourni par le bloc d'alimentation 1500
• Nombre de sorties d'alimentation auxiliaire embarquées (n°) 2
• Type de batterie fournie 12V / 7Ah

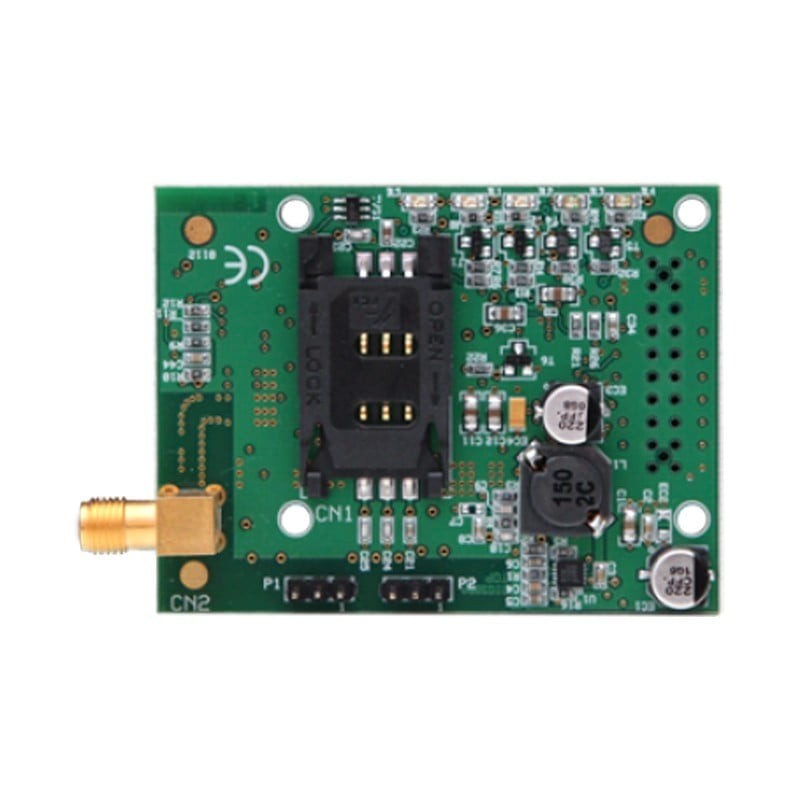

1 pièce GSM plug-in communicator card for VEDO SERIES control units(code VEDOGSM) : Carte d'extension GSM plug-in communicator pour les centrales de la série Vedo. Permet d'envoyer des appels téléphoniques, des SMS, des MMS et des e-mails sur le réseau de données. Associée à la carte de messages vocaux art. VEDOVOICE, elle permet la gestion à distance de la centrale via SMS et communicateur vocal. Article certifié au niveau de sécurité 2 conformément à la norme EN50131.




Caractéristiques de la carte GSM :

• Type de module Carte GSM enfichable
• Technologie 2G Oui
• Normes EN EN50131-1, Incert.
• Consommation de courant en mode veille (mA) 10
• Consommation de courant de transmission (mA) 60
• Traitement des appels GSM Oui
• Traitement des messages MMS Oui
• Gestion des messages SMS Oui
• Gestion des e-mails Oui
• Gestion à distance Oui
• Dimensions : Hauteur (mm) 70 Largeur (mm) 48 Profondeur (mm) 29
• Température de fonctionnement : -10/+55°C

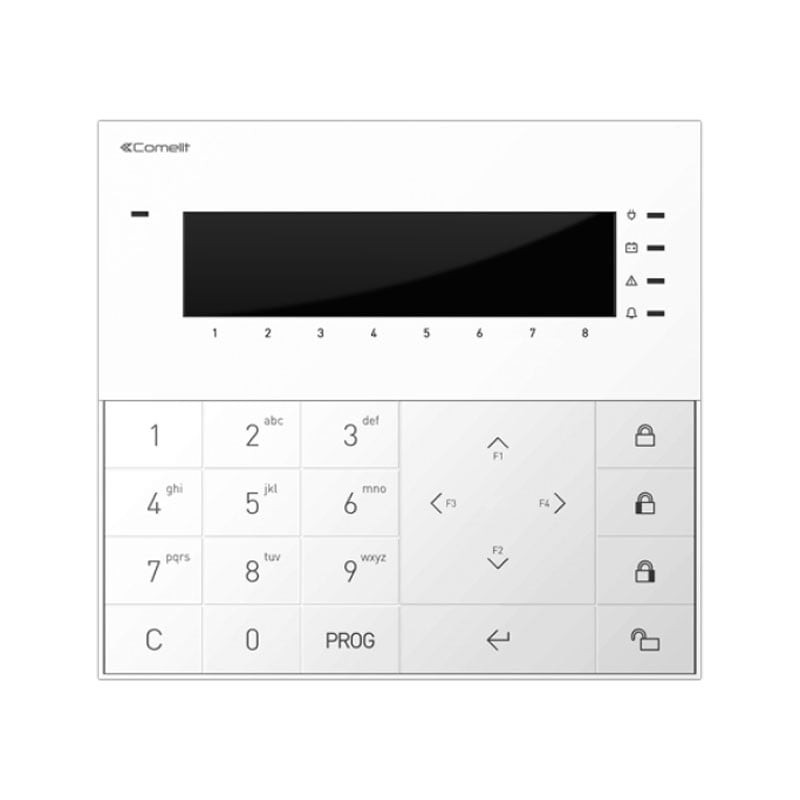

Clavier 1 pièce pour centrales de la SÉRIE VEDO (code VEDOKP) : Clavier soft-touch avec écran LCD alphanumérique pour la gestion et la programmation des centrales d'alarme de la série Vedo. Équipé de : - 4 LEDs de signalisation (présence secteur, batterie faible, défaut et alarme) - 2 entrées librement programmables comme NC, NO, simple, double, triple équilibrée et double entrée - 4 touches de fonction configurables - autoprotection et autoprotection anti-arrachement. Un capteur de lumière embarqué permet une gestion optimale du rétro-éclairage du clavier. L'appareil est également équipé d'un buzzer pour la signalisation acoustique des différentes commandes. Sérigraphie à 8 zones. Dimensions 137 x 127 x 24 mm.




Caractéristiques du clavier :

• Tension d'alimentation 10÷15 VDC
• Absorption maximale 1W
• Absorption max (mA) 80
• Absorption en mode veille (mA) 30
• Type d'affichage LCD alphanumérique (2x16 caractères)
• Type de clavier Soft-touch, avec micro-interrupteur
• Nombre de touches 4, configurable
• Nombre d'entrées (n°) 2
• Tamper Tamper/Tear Tamper
• Activation de l'alarme Oui
• Panneaux de commande compatibles avec Vedo
• Buzzer interne Oui
• Capteur de luminosité Oui
• Zones sérigraphiées sur le clavier (n°) 8
• Type de bus de connexion RS485
• Terminaison de BUS Sur la carte, activée
• Ports RS485 semi-duplex (n°) 1
• Installation Montage mural, boîte standard à 3 modules 503/503E ou similaire
• Type de matériau du couvercle Plastique
• Couleur du produit Blanc
• Température de fonctionnement : -10/+40°C
• Dimensions : Hauteur (mm) 127 Largeur (mm) 137 Profondeur (mm) 24
• Poids : 260 grammes

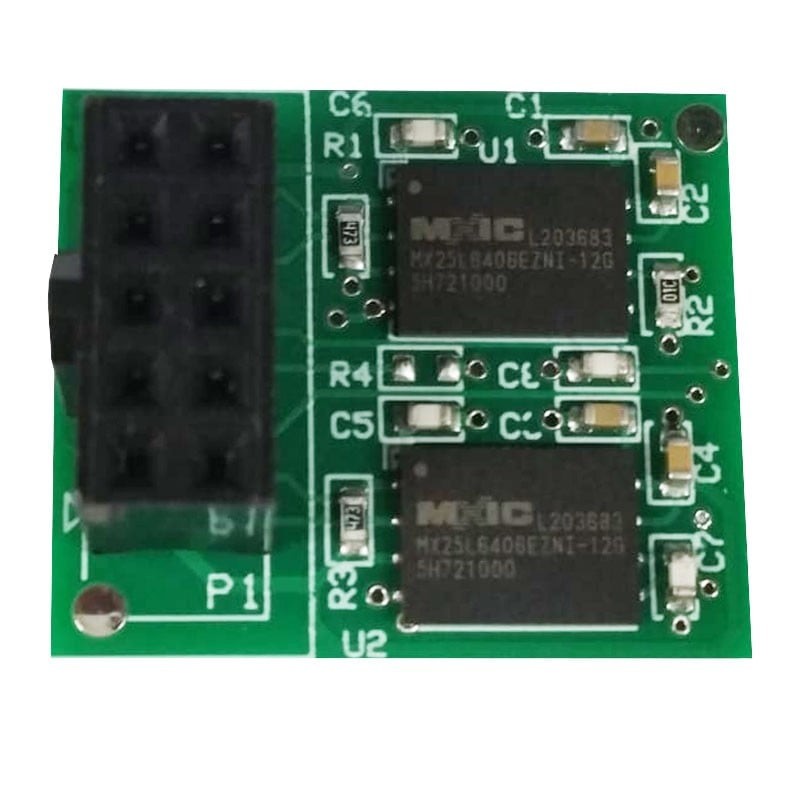

Tableau de messages vocaux enfichable en 1 pièce pour les panneaux de commande de la SÉRIE VEDO (code VEDOVOICE) : Carte d'extension de messages vocaux enfichable pour les panneaux de commande de la série Vedo. Ajoute des fonctions de guidage vocal pour la gestion de l'unité de commande à distance et la messagerie audio (messages d'alarme et techniques). EN50131 Grade 2




Caractéristiques de la carte enfichable :

• Type de module Carte de messages vocaux enfichable
• Normes EN EN50131-1, Incert.
• Consommation de courant maximale (mA) 1
• Gestion de l'interface de guidage vocal Oui
• Gestion des messages audio Oui
• Dimensions : Hauteur (mm) 24 Largeur (mm) 21 Profondeur (mm) 12
• Température de fonctionnement : -10/+55°C
