Centrale d'alarme intrusion avec 8 points de connexion filaires extensibles jusqu'à 32 points de connexion filaires ou radio. Comprend 1 sortie relais locale, 1 ligne de bus RS485 pour connecter des modules d'extension, des claviers et des lecteurs de clés à transpondeur. Interface LAN intégrée pour la connexion à distance via Came Cloud, l'interface avec les systèmes domotiques Came Domotic 3.0 et l'intégration aux systèmes de vidéosurveillance IP Onvif. Prise en charge de 4 zones et de 32 scénarios pour la gestion du système. Connexion au réseau RTC et au réseau GPRS/3G via des modules optionnels.



.

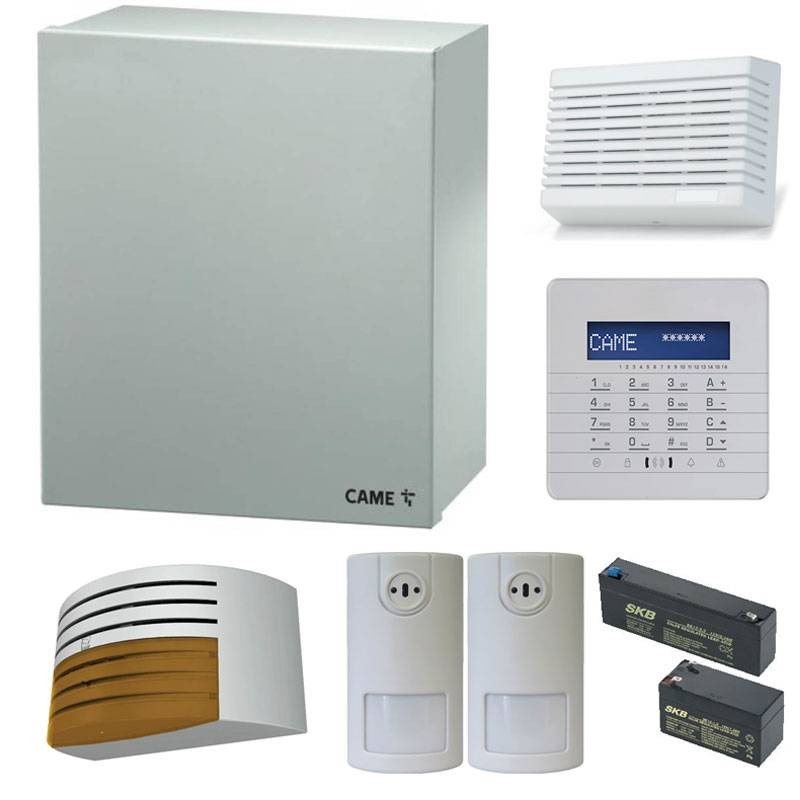

Spécifications des composants du kit :

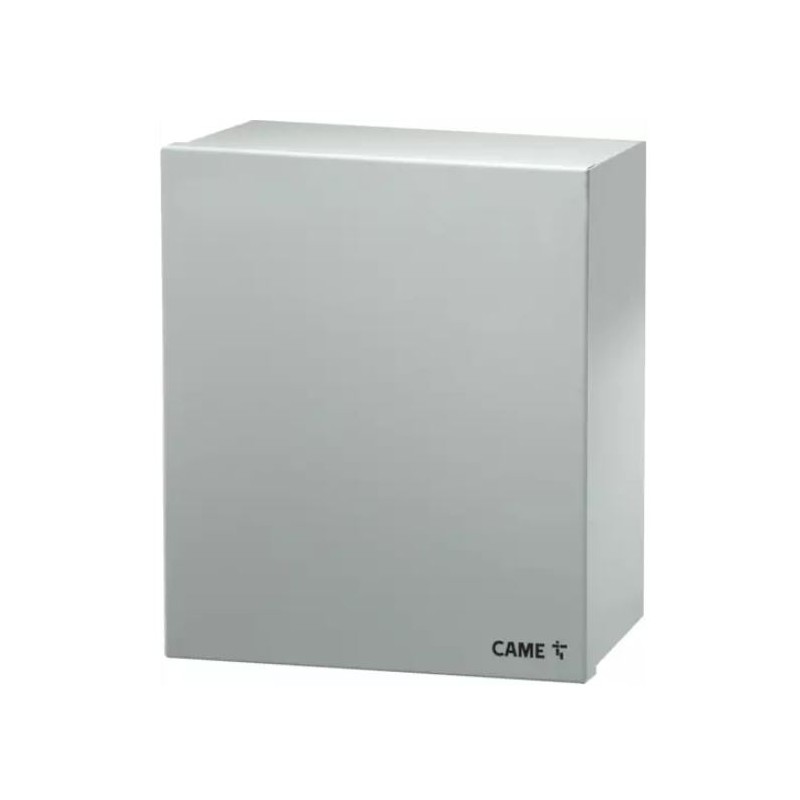

Centrale PXC2-32 (846AA-0170) :

• 8 points de connexion filaires extensibles jusqu'à 32 points de connexion filaires ou radio.
• Caractéristiques 1 sortie relais locale
• 1 ligne de bus RS485 pour la connexion de modules d'extension
• Claviers et lecteurs de clés à transpondeur
• Interface LAN intégrée pour la connexion à distance via Came Cloud
• Interface avec les systèmes domotiques Came Domotic 3.0 et intégration aux systèmes de vidéosurveillance Onvif IP
• Prise en charge de 4 zones et de 32 scénarios pour la gestion du système
• Connexion au réseau RTC et GPRS/3G via des modules optionnels



Nombre maximum de composants à associer

• Jusqu'à 4 claviers filaires et 4 claviers radio (846CA-0120 PXKTN02 - 846CA-0110 PXKTB02)
• Jusqu'à 16 modules d'extension 4 points de connexion bus (846NC-0280 PX4IOR)
• Jusqu'à 4 insertions de clés transpondeurs (846CC-0030 PXITU01)
• Jusqu'à 99 clés transpondeurs (846CC-0020 PXTAG01)
• Synthèse vocale déjà intégrée (846NC-0070 PXV64)
• Carte LAN déjà intégrée (846NC-0100 PXLAN)
• Module PSTN (846NC-0290 PXTEL01) compatible mais non intégré
• Module de communication 3G (846NC-0300 PXMC3G) compatible mais non intégré
• Module caméra Onvif (846XC-0240 PXONV) compatible mais non intégré
• Jusqu'à 2 récepteurs radio (846NC-0310 PXWRX01)
• Jusqu'à 32 entrées radio
• Jusqu'à 8 télécommandes radio à 4 canaux (846CA-0070 PXWRC04)
• Jusqu'à 8 télécommandes radio à 16 canaux (846CA-0080 PXWRC16)
• Jusqu'à 4 claviers (1 LCD filaire - 3 radio ou filaire) (846CA-0140 PXWKTN02 - 846CA-0130 PXWKTB02)
• Jusqu'à 2 sirènes intérieures (846LA-0010 PXWSE01)



Au moins un clavier filaire PXKTN02 - PXKTB02 doit être utilisée dans les installations avec les centrales PXC2-32, PXC2-64 et PXC2-212.



Caractéristiques :

• Alimentation 230 V AC 15% + 10% 50/60 Hz
• Absorption de la carte (à l'exclusion de la carte de chargement de la batterie et de la carte d'accessoires) 150 mA
• Alimentation 2,4 A à découpage
• Batterie 7,2 Ah
• Degré de protection IP30
• Dimensions 405 x 295 x 90 mm
• Poids (sans batterie) 4,7 Kg
• Matériau du boîtier Métal
• Température d'utilisation De - 10° à + 40° Température de stockage - 10° à + 50° Humidité relative de fonctionnement
• Température de stockage - 10° à + 50° Humidité relative de fonctionnement
• Humidité relative en fonctionnement 75 % H.R. Pas de condensation
• Humidité relative en stockage 75 % H.R. Pas de condensation
• Conformité réglementaire EN 50131-6 ; EN 50131-3 Grade 2
• Classe environnementale II




Caractéristiques fonctionnelles

• Points de connexion dans l'unité centrale 8 configurables en entrée ou en sortie
• Points de connexion externes 24 configurables en entrée ou en sortie
• Total des points de connexion 32 configurables en entrée (filaire ou radio) ou en sortie. Les entrées/sorties filaires sont disponibles via des modules sur le Bus PX4IOR. Pour l'ajout d'entrées radio, il est nécessaire de connecter des récepteurs PXWRX01 à la centrale.
• Sorties relais sur la centrale 1
• Récepteurs radio sur le Bus 2
• Modules E/S sur le Bus 16
• Clavier embarqué Non
• Bus 1 Ligne RS485
• Zones 4
• Scénarios 32
• Inséreurs 4
• Claviers (radio ou filaire) 4 filaires + 4 radio
• Touches 99
• Télécommandes radio 8
• Sirènes radio 2
• Codes utilisateurs 99
• Programmateur horaire hebdomadaire/journalier pour une gestion complète du système
• Événements 1000
• Connectivité RTC via le module PXTEL01
• Connectivité GSM, GPRS ou 3G via le module PXMC3G
• Contrôle par SMS via le module PXMC3G
• Synthèse vocale Standard
• Télécommande avec guidage vocal Via module PXTEL01 ou PXMC3G
• Port de communication USB 3, pour la connexion du dongle WIFI PXDGWF, la programmation et la mise à jour du firmware
• Connexion LAN En standard
• Connexion au cloud En standard
• Vérification vidéo en direct (caméras ONVIF) Via le module PXONV
• Programmation à distance via Internet Oui
• Connexion avec le système domotique Via le réseau LAN
• Alimentation électrique sur le bus 2

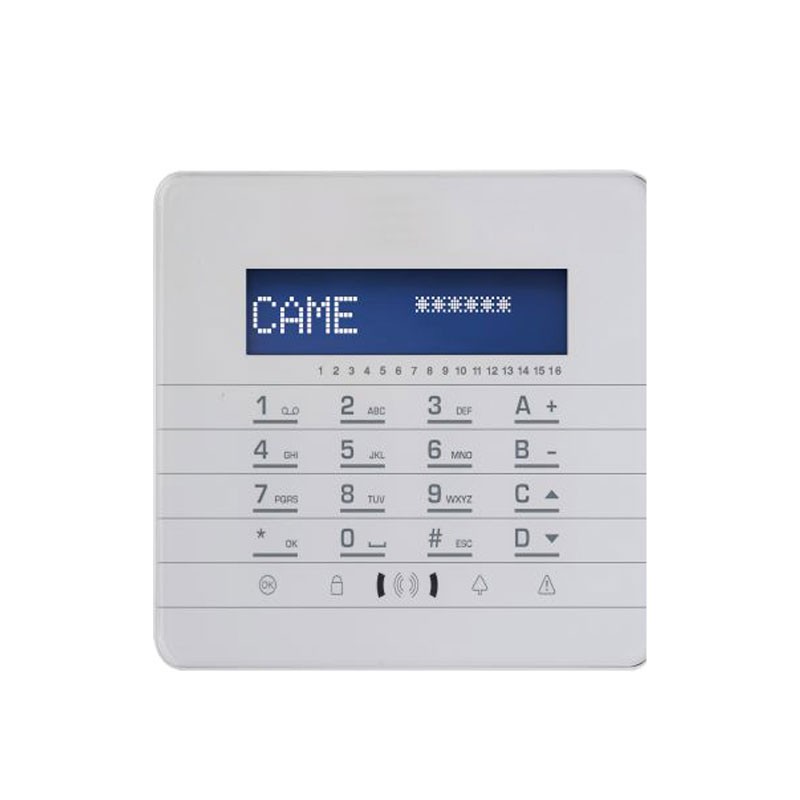

Clavier LCD 846CA-0110 PXKTB02 :

• Clavier LCD capacitif avec touches tactiles
• Couleur blanche
• Permet de programmer tous les paramètres de la centrale et de contrôler totalement le système en lançant 16 scénarios (partitions programmées, par exemple : scénario d'insertion NUIT zone périmétrique, zone extérieure, zone diurne) définis dans la centrale.
• Fournit un inserteur de clé à transpondeur embarqué à utiliser avec la clé PXTAG01 et deux bornes librement programmables comme entrées ou sorties (PXC2 uniquement) de la centrale à laquelle il est connecté (dans le respect du nombre maximum d'entrées et de sorties câblées, prévu pour chaque centrale, qui ne varie pas avec l'ajout de claviers).
• Afin de minimiser la consommation, les claviers sont activés et éclairés par un capteur uniquement lorsque l'opérateur est présent et les utilise.
• Peut être installé directement sur le mur ou encastré avec le boîtier n° art. OPALESI (voir exemple d'installation)
• Consommation électrique 140 mA
• Dimensions 158 x 138 x 31 mm
• Conformité à la norme EN 50131-3 GRADE 3
• Classe environnementale II

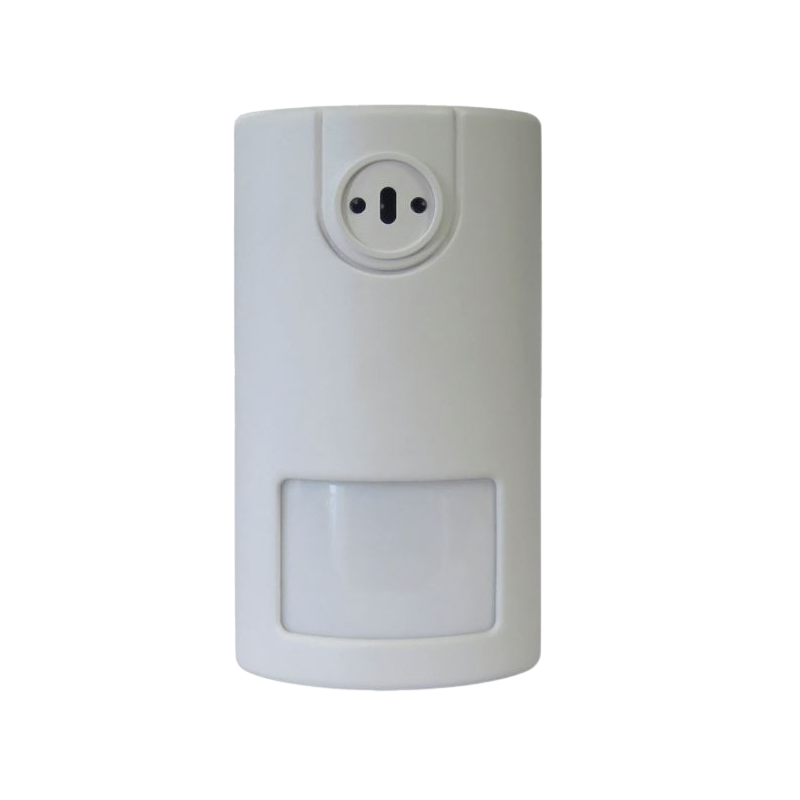

Détecteur volumétrique à double technologie 846EA-0150 PXDTV01 :

• Composé d'une section infrarouge passive et d'une section micro-ondes
• Portée 15 m Ouverture à 90° avec 18 faisceaux dans 4 plans
• Réglage de la portée de la section micro-ondes par trimmer
• Equipé d'un circuit de mémoire d'alarme
• Entrée TC pour l'inhibition du détecteur lorsque la centrale est éteinte
• Complet avec joint
• Consommation électrique 22 mA
• Dimensions 107 x 61,5 x 44 mm
• Conformité CEI EN50131-2-4 Grade 2
• Classe environnementale II

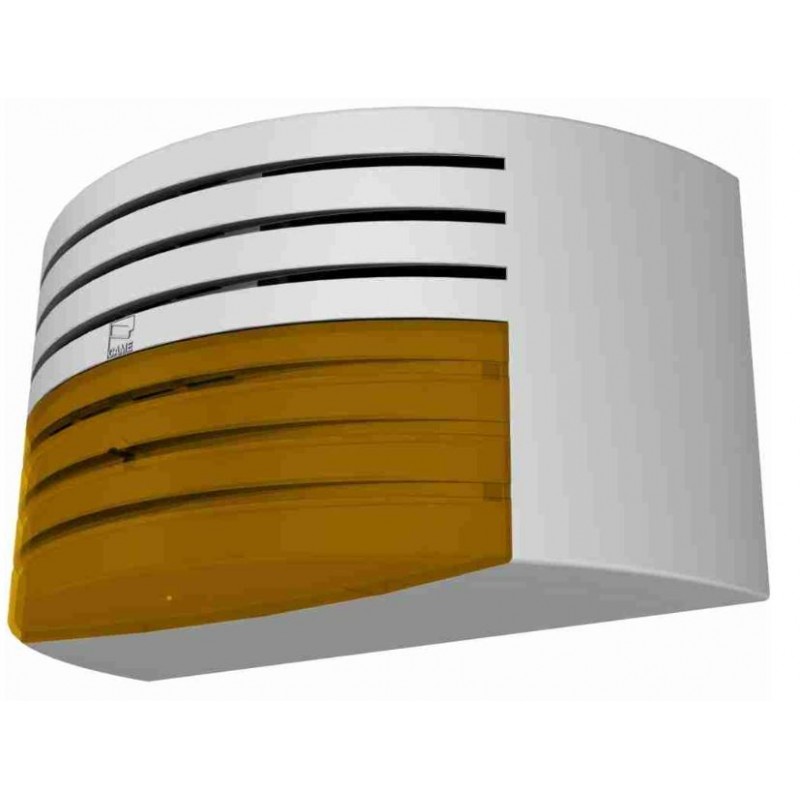

Sirène extérieure auto-alimentée 846LA-0020 PXSEA :

• Boîtier en polycarbonate blanc
• Puissance acoustique 101 dB à 1 m
• Clignotant LED orange à haute efficacité
• Entrée de commande indépendante du clignotant pour la signalisation de l'état du système
• Contrôle anti-mousse actif avec sortie de contact
• Consommation de courant : au repos 300 mA, en alarme 1,5 A
• Température de fonctionnement -25 ÷ +50 °C.
• Degré de protection IP44

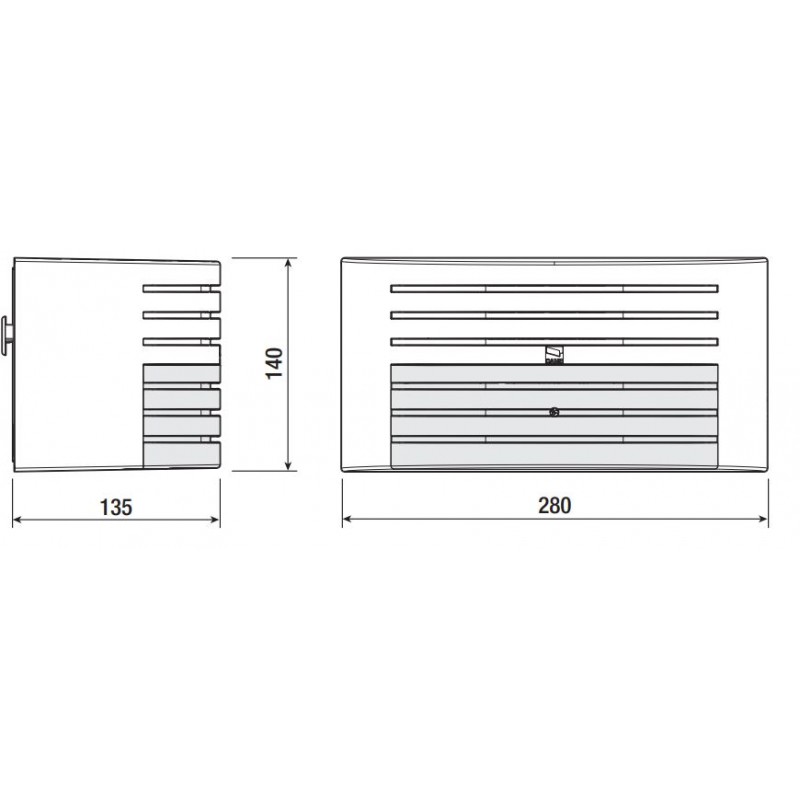

• Dimensions 280 x 140 x 135 mm
• Batterie logée 2 Ah (BB020)
• Conformité à la norme EN 50131-4 Grade 2

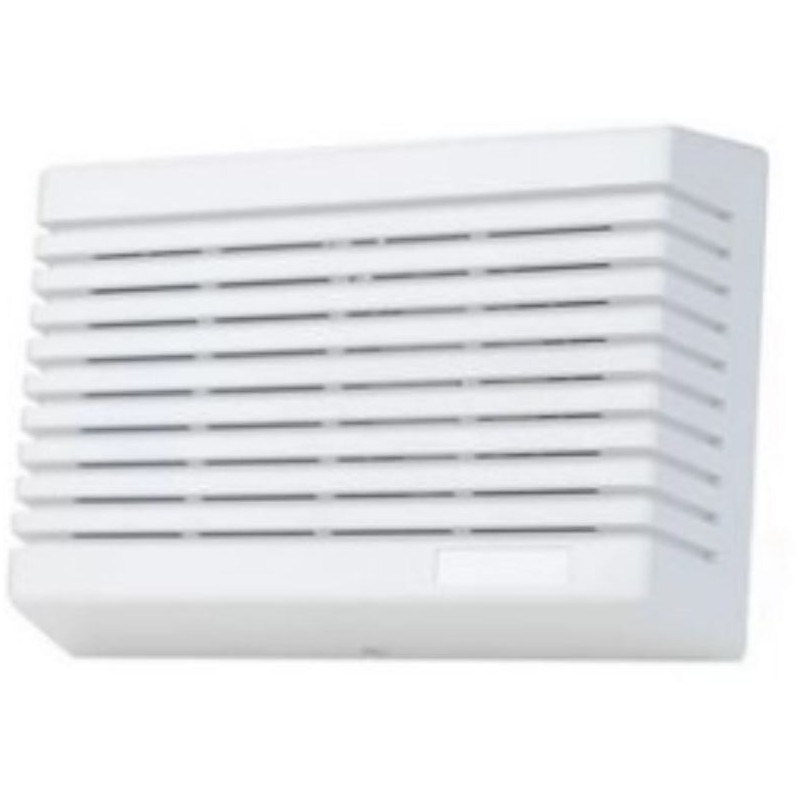

Sirène intérieure APF2201 :

• Boîtier ABS
• Puissance sonore 114 dB à 1 m
• Consommation électrique 200 mA
• Degré de protection IP30
• Température de fonctionnement -25 à +55 °C.
• Dimensions 160 x 110 x 50 mm
• Couleur blanc
