Module sans fil Ajax EN54 I/O 2X2 jeweller 2 entrées et 2 sorties 124591
08T 124591
4823114070617

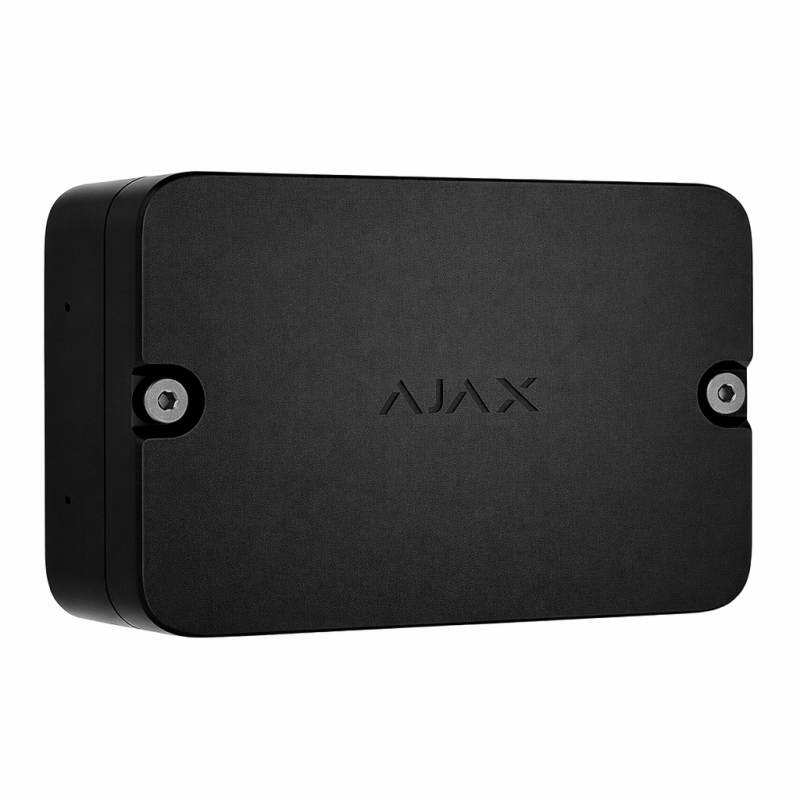

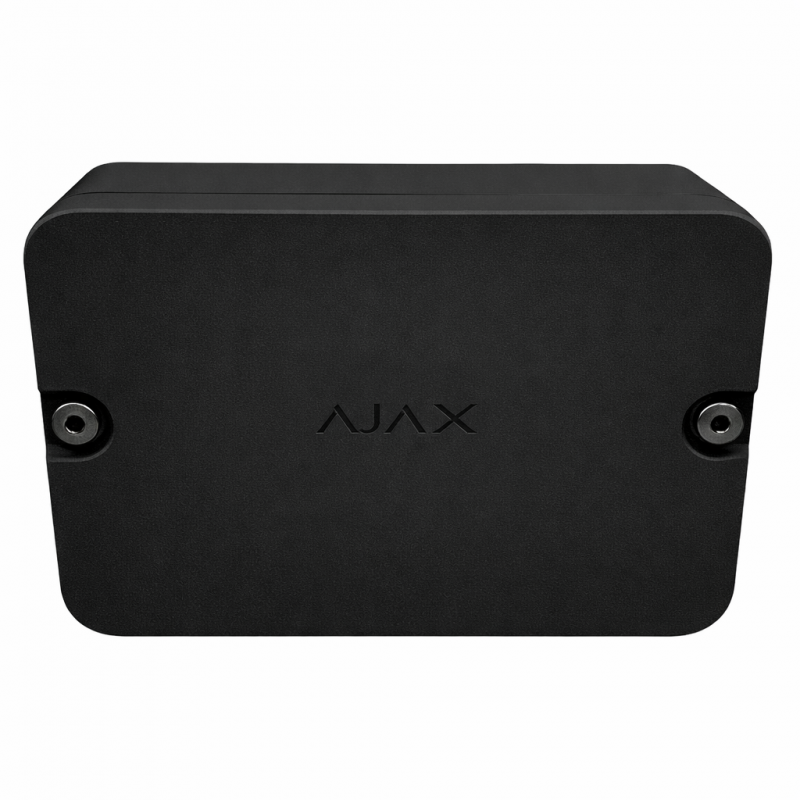

Module sans fil Ajax EN54 I/O Module (2X2) Jeweller 124591 : intègre des dispositifs câblés tiers dans un système anti-incendie Ajax certifié EN54, avec 2 entrées supervisées et 2 sorties relais isolées pour automatisations et commandes d'urgence.
-
2 entrées + 2 sorties relais pour intégration et automatisation dans le domaine de la sécurité incendie et de la sécurité des personnes
-
Prend en charge les câblages NC/NO/EOL/2EOL/3EOL pour une compatibilité maximale
-
Relais avec contacts secs et mode Fail-safe pour activations automatiques en cas de défaut/hors ligne
-
Portée radio jusqu'à 1.700 m (champ libre) avec protocole Jeweller
-
Portée radio jusqu'à 1.700 m (champ libre) avec protocole Jeweller
-
Certifications pour systèmes anti-incendie : EN54-18 / EN54-25
-
Compatibilité : EN54 Fire Hub / EN54 Fire ReX.
98,33 €
Articles disponibles: 1
Payable également en 4 fois sans intérêt de:
24,58€
Module I/O EN54 pour intégrer des dispositifs câblés dans les systèmes Ajax
Le module Ajax EN54 I/O (2X2) Jeweller est conçu pour ceux qui doivent connecter au système anti-incendie Ajax des équipements traditionnels ou spécialisés : boutons manuels, contacts magnétiques, capteurs techniques, panneaux d'ascenseurs, HVAC ou autres dispositifs câblés avec contact sec. Grâce aux deux entrées configurables, vous pouvez transformer un signal câblé en un événement géré par la centrale (CIE), avec des notifications claires et une traçabilité de la zone.
2 entrées supervisées : compatibilité totale (NC/NO + EOL multiples)
Le module prend en charge différents types de connexion (NC, NO, EOL, 2EOL, 3EOL), vous permettant ainsi de respecter les exigences d'installation et la supervision de ligne typique des contextes anti-incendie. La gestion des résistances EOL permet de détecter des conditions telles que l'interruption ou le court-circuit (selon la configuration), réduisant les incertitudes lors des tests et de la maintenance.
2 sorties relais isolées pour automatisations et commandes d'urgence
Les deux sorties sont des relais avec contacts secs (isolés galvaniquement) pour commander des charges et interfaces : déverrouillage des portes coupe-feu, déblocage des accès, activation des lumières d'urgence, consentement à la ventilation/volets ou signalisations auxiliaires. De plus, la fonction Fail-safe mode peut activer automatiquement les dispositifs connectés en cas de panne, de batterie faible ou de perte de communication, augmentant ainsi la résilience de la logique d'urgence.
Installation ordonnée et maintenance simplifiée
Conçu pour des installations en intérieur, le module fonctionne sur batterie (pas d'alimentation externe) et communique via Jeweller avec EN54 Fire Hub / Fire ReX, offrant une configuration rapide via l'application Ajax et un test d'intensité du signal pour choisir le meilleur emplacement.
| COMMUNICATION | |
|---|---|
| Technologie de communication | Jeweller |
| Description technologie | Technologie sans fil propriétaire pour transmettre des commandes, alarmes et événements |
| Caractéristiques principales | Communication bidirectionnelle; Protection anti-sabotage avancée; Chiffrement par blocs avec clé mobile; Notifications instantanées; Contrôle et configuration à distance via l'application Ajax |
| Fréquences de fonctionnement | 866,0–866,5 MHz; 868,0–868,6 MHz; 868,7–869,2 MHz; 905,0–926,5 MHz; 915,85–926,5 MHz; 921,0–922,0 MHz (selon la région) |
| Puissance irradiée efficace max (ERP) | jusqu'à 20 mW |
| Modulation signal radio | GFSK |
| Portée de communication radio | jusqu'à 1.700 m (en champ libre) |
| Communication cryptée | Chiffrement par blocs avec clé mobile |
| Saut de fréquence | Oui, pour éviter les interférences radio et l'inhibition du signal |
| ENTRÉES | |
| Nombre de lignes d'entrée pour tiers | 2 |
| Borniers d'entrée | Input 1, Input 2 : entrées pour dispositifs câblés de tiers; Shield : entrée commune pour écrans des câbles |
| Type de connexion | NO, NC, EOL, 2EOL, 3EOL |
| Résistances EOL supportées | 0,47 kΩ · 1,2 kΩ · 2,7 kΩ · 6,2 kΩ |
| Résistances incluses | 4 résistances pour chaque entrée |
| Longueur max connexion câblée | jusqu'à 100 m (câble résistant au feu 2×1,5 mm²) |
| Section de câble supportée | 0,4–2,5 mm² (21–13 AWG) |
| SORTIES | |
| Nombre de lignes de sortie pour tiers | 2 |
| Borniers de sortie | Output 1, Output 2 (sorties relais) |
| Plage de fonctionnement CA | 10–250 V~ · 5 mA – 10 A (charge résistive) |
| Plage de fonctionnement CC | 10–30 V? · 5 mA – 5 A (charge résistive) |
| Section de câble supportée | 0,4–2,5 mm² (21–13 AWG) |
| CARACTÉRISTIQUES PRINCIPALES | |
| Types d'événements | Configurables via l'application Ajax selon les entrées connectées |
| Mode de sécurité automatique | Active automatiquement les dispositifs connectés en cas de déconnexion, batterie faible ou pannes matérielles |
| RECOMMANDATIONS POUR L'INSTALLATION | |
| Environnement d'utilisation | Uniquement en intérieur |
| PROTECTION ANTI-SABOTAGE | |
| Alarme de sabotage | |
| Notification en cas de détachement ou d'ouverture du couvercle | |
| Protection contre la falsification | Authentification de l'appareil |
| Détection de perte de connexion | Après 36 s (dépend des paramètres Jeweller) |
| Surveillance des entrées | Détection de déconnexion, courts-circuits et dysfonctionnements (EOL / 2EOL / 3EOL) |
| ALIMENTATION | |
| Piles | 2 × CR123A (préinstallées) |
| Durée estimée des piles | jusqu'à 5 ans |
| BOÎTIER | |

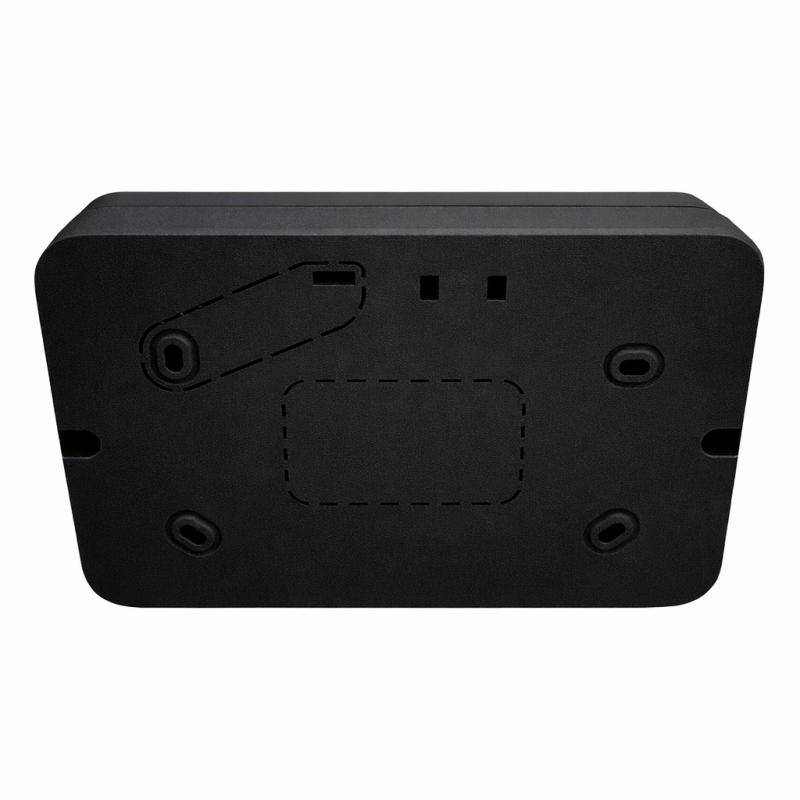

| Dimensions | 116 × 180 × 62 mm |
| Poids | 547 g |
| Température de fonctionnement | de 0 °C à +50 °C |
| Humidité maximale admissible | jusqu'à 80% |
| Classe de protection | IP21C |
| Classe d'inflammabilité | UL 94 V-0 |
| CONTENU DE L'EMBALLAGE | |
| Appareil | EN54 I/O Module (2×2) Jeweller |
| Piles | 2 × CR123A (préinstallées) |
| Accessoires | Kit d'installation |
| Résistances EOL | 2 × ensemble de 4 résistances |
| Documentation | Guide rapide |
Il n y ' a pas des avis
Fiche technique
- Couleur: Noir
- Typologie : Modules d'extension
- Système: Sans fils
- Installation: Intérieures
