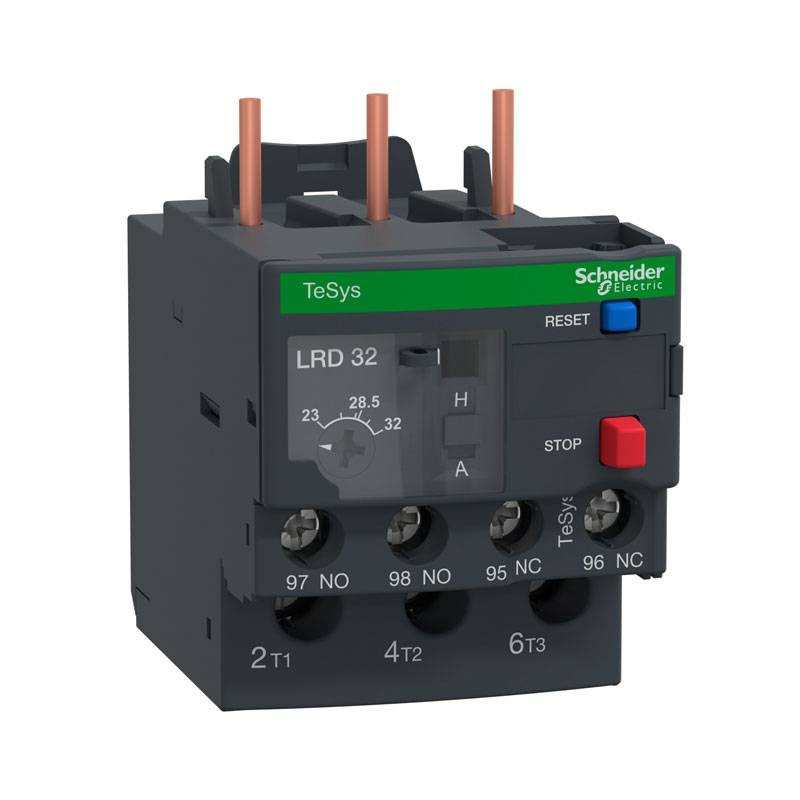

Relais de surcharge Schneider thermique TeSys 23/32A Classe 10A LRD32
SNR LRD32
3389110346855
Relais de surcharge thermique Schneider pour moteur TeSys avec les caractéristiques suivantes :
- Type de réseau : AC DC
- Classe de déclenchement en cas de surcharge thermique : Classe 10A selon IEC 60947-4-1
- Plage de réglage de la protection thermique : 23/32 A
- Degré de protection IP : IP20 selon IEC 60529
- Tension nominale de résistance aux chocs : 6 kV
Accessoire compatible : numéro de pièce LAD7B106.
93,50 €
Articles disponibles: 14
: 2
Payable également en 4 fois sans intérêt de:
23,38€
Souvent achetés ensemble
Avantages :
- LRD32 est un relais de surcharge thermique TeSys LRD de Schneider Electric pour un montage direct sur les contacteurs TeSys D.
- Avec une plage de contrôle thermique de 23-32 A, une classe de déclenchement 10 et une détection de déséquilibre de phase, il protège les moteurs de 15 kW à 400V.
- Il comporte des boutons de test et de réinitialisation manuels, une réinitialisation automatique, un contact de déclenchement auxiliaire et un indicateur mécanique.
- Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à Green Premium (RoHS/REACH).
- Relais de surcharge thermique, type bimétallique, avec protection contre le déséquilibre de phase (différentiel)
- Montage direct sur les bornes inférieures d'un contacteur TeSys LC1D25-D38 pour former un démarreur compact.
- Compensation de température pour une bonne précision de protection
- Commande manuelle avec boutons de test et de réinitialisation, sélecteur de réinitialisation manuelle/automatique.
Tension nominale d'isolement :
- Circuit d'alimentation : 600 V conforme à la norme CSA
- Circuit d'alimentation : 600 V selon UL
- Circuit de puissance : 690 V selon IEC 60947-4-1
Connexions des bornes :
- Circuit de commande : bornes à vis 2 câbles 12.5 mm² souple sans terminaison de câble
- Circuit de commande : bornes à vis 2 câbles 12.5 mm² souple avec terminaison de câble
- Circuit de commande : bornes à vis 2 câbles 12.5 mm² pleins
- Circuit de puissance : bornes à vis 1 câble 1.510 mm² flexible sans terminaison de câble
- Circuit d'alimentation : bornes à vis 1 câble 16 mm² souple avec terminaison de câble
- Circuit d'alimentation : bornes à vis 1 câble 1.510 mm² solide
Caractéristiques :
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Courant thermique conventionnel dans l'air : 5 A par circuit de signalisation
- Tension nominale de fonctionnement : 690 V "AC" 0...400 Hz pour circuit de puissance selon IEC 60947-4-1
- Courant de déclenchement 130 % Ir sur deux phases, la dernière à 0
- Dimensions et poids : hauteur 66 mm - largeur 45 mm - profondeur 70 mm - poids : 124 grammes
Il n y ' a pas des avis
Fiche technique
- Typologie : Relè di Sobvra
- Ampère: 23-32a
