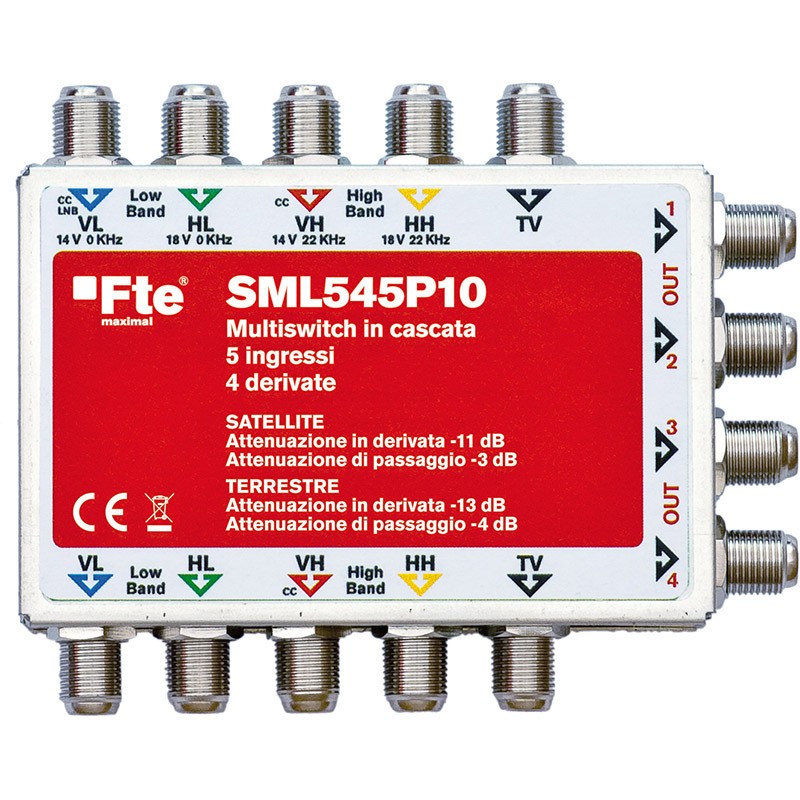

Multiswitch FTE SML en cascade 4 entrées SAT 1 TV 4 extensions SML545P10
FTE SML545P10
8436545300466
Multiswitch FTE en cascade avec 4 entrées SAT + 1 TV, 4 sorties pass-through et 4 extensions atténuées. Idéal pour les installations centralisées de taille moyenne, avec mixage TV passif et faible consommation d'énergie, avec les caractéristiques suivantes :
-
Nombre d'entrées : 5 (4 SAT + 1 TV)
-
Nombre de sorties: 5 (SAT + TV)
-
Nombre de sorties dérivées : 4 (SAT -10 dB / TV -13 dB)
-
Largeur de bande: 40-862 MHz / 950-2150 MHz
-
Alimentation: à partir d'un décodeur ou d'une alimentation externe
-
Perte passe-bas: SAT 3 dB / TV 4 dB
-
Compatible avec la commutation : 14/18 V et 0/22 kHz
95,64 €
Articles disponibles: 1
Payable également en 4 fois sans intérêt de:
23,91€
Multiswitch FTE solution compacte pour la distribution TV et SAT
Le Multiswitch est conçu pour distribuer les signaux numériques et terrestres SAT dans les installations des utilisateurs de petite et moyenne taille, avec une configuration à 5 entrées et 4 sorties. Les signaux provenant de 4 pôles satellites (VL, HL, VH, HH) et d'une antenne TV terrestre sont mélangés passivement, ce qui offre une flexibilité maximale.
Rendement élevé et isolation entre les sorties
Les 4 sorties dérivées ont une atténuation typique de 10 dB pour SAT et de 13 dB pour TV, ce qui les rend parfaites pour les connexions directes aux utilisateurs. Les sorties pass-through permettent la mise en cascade avec d'autres multiswitches, facilitant ainsi l'extension du système. L'isolation élevée entre les entrées (>28 dB) et entre les sorties (>25 dB) garantit l'absence d'interférences et une distribution stable.
Alimentation flexible et faible consommation d'énergie
L'appareil peut être alimenté directement par le décodeur (STB) via la ligne VL ou via un injecteur et une alimentation externe (IN1218 + PS15-1100). Avec une faible consommation d'énergie de seulement 45 mA, il est également idéal pour les installations dont l'espace et les ressources énergétiques sont limités.
Robuste, compact et conforme aux normes
Grâce à ses dimensions compactes, le multiswitch est facile à installer, même dans les armoires techniques où l'espace est limité. Il est conforme aux normes EN 50083 et EN 50581, ce qui garantit la sécurité, la fiabilité et la compatibilité avec les technologies TV/SAT modernes.
Caractéristiques techniques Multiswitch SAT/TV FTE
Connexions
| Caractéristiques | Valeur |
|---|---|
| Entrées | 4 SAT + 1 TV |
| Sorties de dérivation | 4 (SAT -10 dB / TV -13 dB) |
| Débits | 4 SAT + 1 TV |
| Type de commutation | 14/18 V - 0/22 kHz |
| DC pass | Ligne VL |
Performance du signal
| Caractéristique | Valeur |
|---|---|
| Largeur de bande TV | 40 à 862 MHz |
| Largeur de bande SAT | 950 à 2150 MHz |
| Perte d'offset SAT | 10 dB |
| Perte de décalage TV | 13 dB |
| Perte de passage SAT | 3 dB |
| Perte de passage TV | 4 dB |
| Isolation entre les entrées | > 28 dB |
| Isolation entre les sorties | > 25 dB |
Alimentation
| Caractéristique | Valeur |
|---|---|
| Source d'alimentation | Décodeur (STB) ou alimentation externe (IN1218 + PS15-1100) |
| Tension d'alimentation | 10 ÷ 18 VDC |
| Consommation | 45 mA |
Données physiques et environnementales
| Caractéristiques | Valeur |
|---|---|
| Température de fonctionnement | -10 ÷ 50 °C |
| Dimensions de l'appareil | 104 x 85 x 28 mm |
| Poids | 221 g |
| Normes | EN 50083 - EN 50581 |
| Quantité par paquet | 1 simple / 6 multiples |
Il n y ' a pas des avis
Fiche technique
- Typologie : Multiswich
- Type: 4IN/1OUT
