Kit FTE Antenne DTT avec filtre 5G avec amplificateur et alimentation VKIT7-5G
FTE VKIT7-5G
8055271138558
Le Kit FTE est la solution idéale pour réaliser une petite installation de télévision terrestre dans des zones où la couverture du signal numérique terrestre est bonne, en garantissant la qualité du signal et la protection contre les interférences.

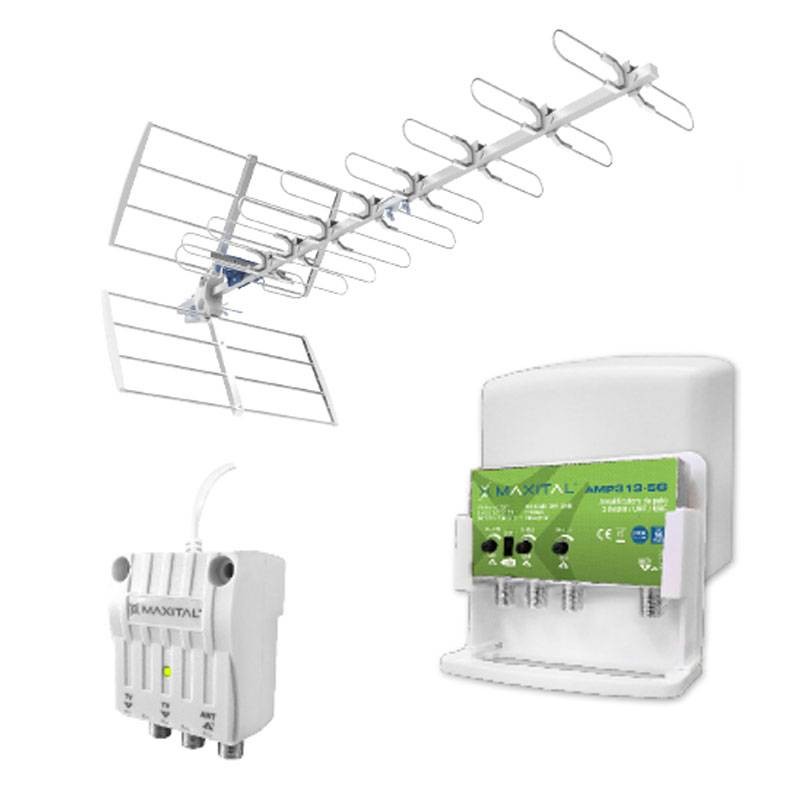

Le kit est composé de
-
1 antenne TNT UHF (code TOP47-5G)
-
1 bloc d'alimentation 12V (code LPS302)
-
1 pièce Amplificateur sur poteau à 2 entrées (BIII / UHF) avec filtre 5G intégré (code AMP204-5G)
70,50 €
Articles disponibles: 2
: 1
Payable également en 4 fois sans intérêt de:
17,63€
Composants du Kit FTE Amplificateur d'antenne et alimentation VKIT7-5G

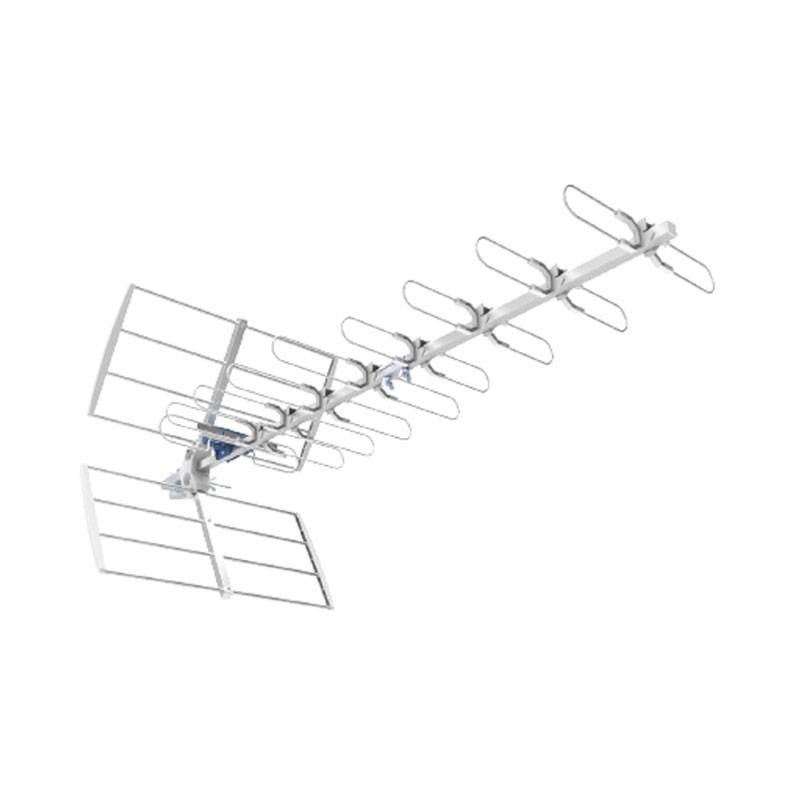

Antenne UHF TNT
Antenne UHF 5G Broadband directionnelle avec 11 éléments, composée d'un support 18x12x0,75 mm avec des éléments enfermés dans une tige en aluminium de 4 mm, dipôle avec connecteur F et capuchon de protection du connecteur. Idéale pour les installations individuelles ou les petits systèmes centralisés.
Spécifications techniques Antenne UHF
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Nombre d'éléments | 11 |
| Bande | UHF |
| Canaux pris en charge | 21-48 |
| Gamme de fréquences | 470-694 MHz |
| Gain maximal | 14 dBi |
| Rapport avant/arrière | 26 dB |
| Largeur du faisceau (-3 dB) H/V | 38° / 45° |
| Impédance | 75 Ohm |
| Type de connecteur | F |
| Polarisation | Horizontale et verticale |
| Résistance au vent (120 km/h) | 71 N |
| Diamètre de fixation du mât | 28-60 mm |
| Dimensions (L x H x P) | 565 x 520 x 1280 mm |
| Réflecteur | Ø 8 x 0,8 mm / type rideau |
| Dimensions du berceau | 18 x 18 x 0,75 mm |
Caractéristiques supplémentaires
| Caractéristiques | Valeur |
|---|---|
| Filtre 5G intégré | Dans le dipôle |
| Montage | Système d'encliquetage sans outil |
| Dipôle | Connexion rapide |
| Éléments | Pré-assemblés |
| Ajustement | Zénith pour polarisation horizontale/verticale |
| Directivité | Bonne |
| Robustesse mécanique | Élevée, avec un berceau de 18 x 18 mm |
Alimentation 12V série LPS
Alimentation par câble coaxial d'antennes TV actives, de préamplificateurs et d'amplificateurs sur poteau. Alimentation 12V/350mA. Boîtier plastique permettant un montage sur rail DIN. Peut être installé dans un boîtier encastré 503 ou sur un rail DIN.
Caractéristiques techniques Alimentation TV 12V
Caractéristiques techniques
| Caractéristiques | Valeur |
|---|---|
| Nombre d'entrées | 1 |
| Nombre de sorties | 2 |
| Gamme de fréquences | 5 à 862 MHz |
| Tension de sortie | 12 VDC |
| Courant de sortie maximum | 350 mA |
| Tension d'entrée | 230 VAC / 50 Hz |
| Atténuation au passage | < 4 dB |
| Type d'alimentation | à commutation |
| Classe d'isolation | II |
| Protection contre les courts-circuits | Oui, à réarmement automatique |
| Type de boîtier | ABS antidéflagrant - montage sur rail DIN |
| Plage de température de fonctionnement | -10 ÷ +40 °C |
| Dimensions (L x H x P) | 61 x 38 x 52 mm |
| Conformité | EN62368, EN55032:2015, EN55035:2017, EN61000 |
Caractéristiques supplémentaires
| Caractéristiques | Valeur |
|---|---|
| Classe d'isolation | II |
| Protection contre les courts-circuits | Auto-réinitialisation |
| Efficacité énergétique | Haute, faible consommation |
| Conception | Compact, idéal pour les tableaux DIN |
| Fonction | Distribution du signal TV sur deux mâts |

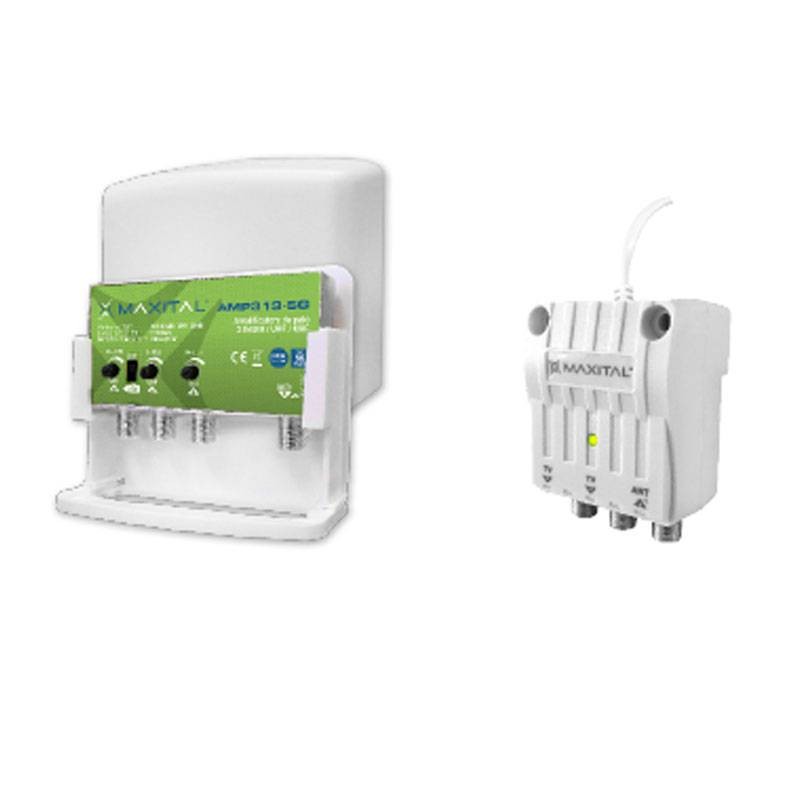

Amplificateur sur mât à 2 entrées (BIII / UHF) avec filtre 5G intégré
Amplificateur sur mât à 2 entrées de la série AMP avec un gain de 26/28 dB et un niveau de sortie de 115 dBµV, alimentation 12 V, équipé d'un filtre 5G interne et d'un boîtier en plastique résistant à la pluie. Il est utilisé pour les installations de taille moyenne à petite.
Caractéristiques techniques BIII/UHF Pole Amplifier
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Nombre d'entrées | 2 (BIII / UHF) |
| Nombre de sorties | 1 |
| Bandes supportées | 174 à 230 MHz / 470 à 694 MHz |
| Gain | 26 dB (BIII) / 28 dB (UHF) |
| Réglage du gain | 20 dB (BIII) / 20 dB (UHF) |
| Niveau de sortie numérique maximum | 115 dBµV |
| Facteur de bruit | ≤ 4 dB |
| Tension d'alimentation | 12 VDC |
| Consommation électrique | 90 mA |
| Type d'amplification | Séparée BIII / UHF |
| Type de connecteurs | F |
| Diamètre maximal des pôles | 60 mm |
| Plage de température de fonctionnement | -10 ÷ +55 °C |
| Dimensions (L x H x P) | 83 x 78 x 28 mm |
| Conformité | EN 50083-2 |
Caractéristiques supplémentaires
| Caractéristique | Valeur |
|---|---|
| Gain élevé | Oui |
| Amplification séparée | BIII et UHF |
| Filtre 5G intégré | Oui |
| Facteur de bruit | Faible |
| Structure du cadre | Zamak avec couvercles métalliques blindés |
| Type de boîtier | En plastique |
| Accessoires inclus | Pince pour la fixation au poteau |
