Kit fibre optique Fracarro OPT-PDM-MINI pour signaux TNT et SAT 270700
FRA 270700
8016978106127

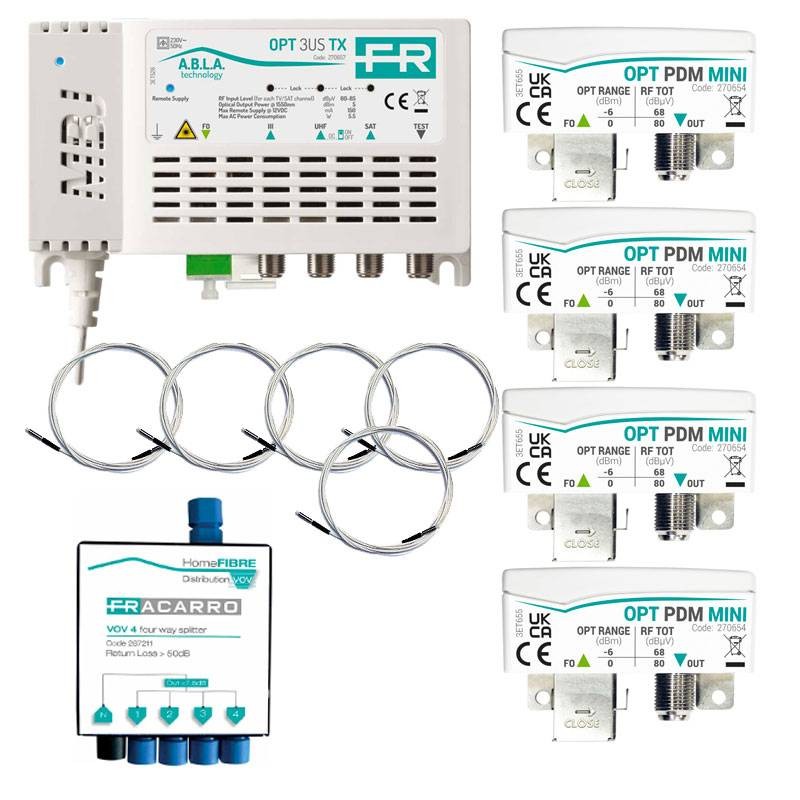

Kit à fibre optique Fracarro OPT-PDM-MINI à 4 points pour la distribution des signaux TNT et SAT 270700, composé de :
- 1 émetteur optique OPT-MBJ avec trois entrées pour la distribution de signaux de bande 3, UHF et une bande complète IF-IF sur une seule fibre ;
- 1 répartiteur optique miniaturisé à 4 voies ;
- 5 cordons de brassage en fibre optique mono-modale de 10 m chacun
- 1 cordon de raccordement adaptateur SC/APC - Mini ;
- 4 récepteurs optiques passifs miniaturisés (pouvant être placés dans des boîtiers 503) avec une sortie RF à large bande pour la réception des signaux TV+SAT distribués sur une seule fibre.
Le kit permet de distribuer les signaux IF-IF de la TNT et de la SAT sur 4 points TV en utilisant les avantages de la fibre optique : atténuation quasi nulle, immunité totale aux interférences électriques et possibilité d'utiliser des canaux à la limite de la saturation.
320,62 €
Articles disponibles: 2
: 1
Payable également en 4 fois sans intérêt de:
80,16€
Spécifications des composants du KIT :
Transmetteur optique OPT 3US TX code 270657 :
Émetteur optique OPT-MBJ à trois entrées pour la distribution de signaux en bande 3, UHF et une bande complète IF-IF sur une seule fibre. Niveau de sortie optique 5dBm avec laser, longueur d'onde 1550nm. (dimensions 135x82x39mm) :
- OPT 3US TX : Jusqu'à 20dB d'atténuation optique gérable (rapport de division supérieur à 1:32 sur la distribution P.O.N.) si le TX est utilisé avec le récepteur OPT-RX.
- OPT T+S TX PLUS : Jusqu'à 24dB d'atténuation optique gérable (rapport de division supérieur à 1:64 sur la distribution P.O.N.) lorsque le TX est utilisé avec le récepteur OPT-RX.
- Technologie A.B.L.A. : ce système exclusif de FRACARRO maintient le niveau optique correct grâce à des circuits électroniques spéciaux indépendants, même si le niveau RF de chaque entrée change.
- LEDs d'état dédiées à l'A.B.L.A.
- Amplification séparée : le nouvel émetteur optique OPT-MBJ fonctionne avec une "amplification séparée" et une gestion indépendante des signaux d'entrée RF.
- Coque de protection : les émetteurs et récepteurs optiques OPT-MBJ sont protégés par une coque de protection innovante en ABS ignifugé (classe V0).
- Stabilisation du niveau de sortie optique même en cas de fortes variations du signal d'entrée RF
- Sortie de surveillance : connecteur de sortie RF permettant de surveiller le signal RF sans déconnecter le service du réseau de distribution.
- OPT RX : Indication immédiate des conditions de travail correctes. DEL séparées pour la puissance optique reçue et la présence de RFP|P DEL dédiées pour le contrôle de l'état du niveau d'entrée optique et de la présence de RF
- TV à large bande / SAT
- Convient pour un montage standard sur rail DIN (avec libération rapide)
- Faible consommation d'énergie
- LED d'état de l'alimentation électrique
- Installation rapide et facile (Plug&Play)
- Blindage élevé contre les interférences électromagnétiques
- Connecteurs SC/APC standard
- Entrées RF 3 (3, UHF, IF-IF)
- Sorties RF 1 (TEST) Sortie optique 1 SC/APC
Entrées SAT
- Bande de fréquence MHz 950-2150
- Type de connecteur F Femelle
- Perte de réflexion dB 8
- Niveau d'entrée dBµV 60-85 @TP
Entrée TV :
- Bande de fréquence MHz 174-230, 470-790
- Type de connecteur F Femelle
- Perte de réflexion dB 8
- Niveau d'entrée dBµV 60-85 @MUX
Sortie de test :
- Bande de fréquence MHz 174-230 / 470-790 / 950-2150
- Type de connecteur F Femelle
- Atténuation de test dBµV 59 (VHF), 70 (UHF, SAT)
Sortie optique
- Type de connecteur SC/APC
- Longueur d'onde 1550
- Puissance optique dB 5
- Perte de réflexion optique dBµV >30
- Grade de sécurité 1M
Caractéristiques principales :
- Tension d'alimentation Vac, Hz 230, 50-60
- Consommation électrique W 5.5
- Téléalimentation mA, V 100, 12 (sur l'entrée UHF)
- Température de travail °C -10 - +55
- Dynamique de l'ACG dB 25
- Indication du signal dBµV Bleu allumé / Signal dans la plage A.B.L.A. correcte, alimentation à distance active
- Conformité CEI EN 50083-2 EN60065
- Dimensions mm 135x82x39
Récepteur optique passif OPT-PDM-MINI 270654 :
Récepteur optique passif miniaturisé avec une sortie RF à large bande pour la réception de signaux TV+SAT distribués sur une seule fibre. Plage d'entrée optique de 0 à -6dBm ; fenêtre de fonctionnement optique de 1270-1610nm. (dimensions 47x33x15mm).
Caractéristiques :
- Connecteurs rapides MINI (LC) standard
- Bande de fréquence gérée : 88-2350MHz
- Entrée optique 1 MINI
- Sorties RF 1 (TV + SAT)
Entrée optique :
- connecteur MINI
- Longueur d'onde nm 1270-1610
- Perte de réflexion optique dB -50
- Puissance d'entrée optique maximale dB 10 (fonctionnement de 0 à -6)
Sortie RF :
- Bande de fréquences MHz 88-2350
- Type de connecteur Type F Femelle
- Perte de réflexion dB -7
- Niveau de sortie total dBµV 68@-6dBm ; 80@0dBm
- Niveau de sortie numérique terrestre dBµV 61 par Mux @0dBm
- Niveau de sortie satellite dBµV 55 par TP @0dBm
Caractéristiques principales :
- Température de travail : 0+40°C
- Conformité CEI EN 50083-2 EN60065
- Dimensions mm 47x33x15
Séparateur optique miniaturisé code 287211 :
Convient aux déploiements de F.O. en intérieur où l'espace est limité :
- Entrées n° 1
- Sorties n° 4
- Type de connecteur Type mini
- Longueur d'onde nm 1290-1600
- Perte d'insertion dB <7.8
- Perte de réflexion dB >55
- Isolement dB >45
- Température de travail 20+55°C
- Dimensions mm 83x59x17
Fiche technique
- Typologie : Kit fibre optique
