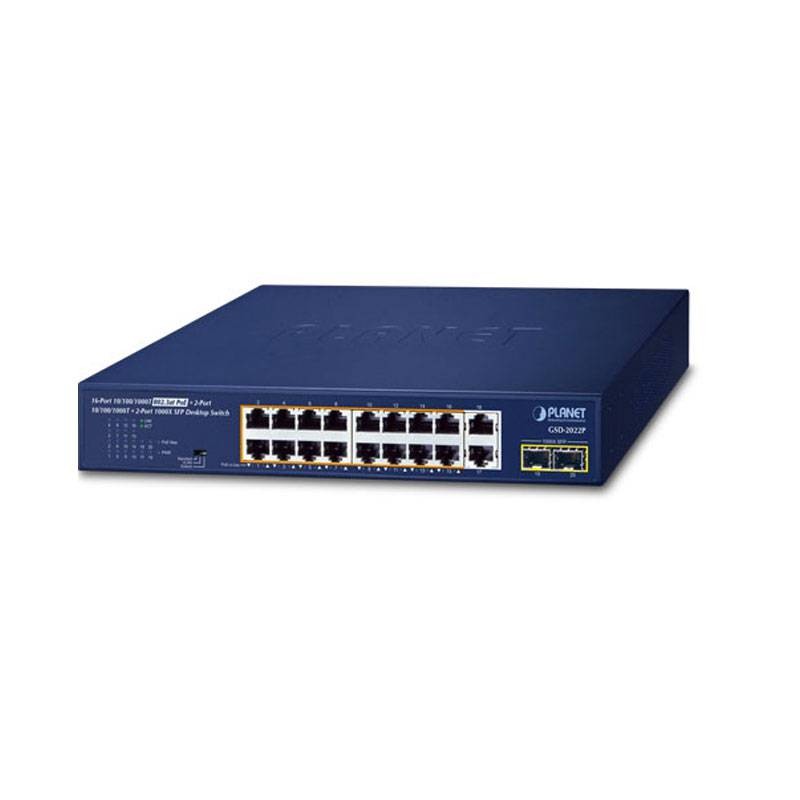

Pour faciliter les applications de réseau PoE 32 W avec transmission à vitesse Gigabit, le GSD-2022P est équipé de 16 ports Gigabit Ethernet 10/100/1000BASE-T, de 2 ports Gigabit TP supplémentaires et de 2 interfaces SFP 1000BASE-X avec le système d'alimentation interne. Avec un budget PoE total de 185 watts, il offre la capacité Gigabit PoE IEEE 802.3af (jusqu'à 15,4 W) et PoE+ IEEE 802.3at (jusqu'à 32 W) sur tous les ports.

Offrant une technologie de commutation fiable et des capacités de mise en réseau avancées, le GSD-2022P rationalise l'installation et la gestion de l'alimentation des périphériques réseau tels que les points d'accès sans fil, les téléphones VoIP et les caméras de sécurité. Il élimine également le temps et les coûts de déploiement en intégrant la commutation de l'alimentation et des données dans une seule unité, libérant ainsi les appareils du réseau des restrictions liées à l'emplacement des prises de courant et du câblage CA supplémentaire.

Le GSD-2022P offre un système de surveillance idéalement sécurisé à un coût total inférieur. Le GSD-2022P dispose de 16 ports PoE+ 10/100/1000Mbps 802.3at capables de fournir une alimentation PoE suffisante pour 16 caméras IP IEEE 802.3af/IEEE 802.3at PoE+ simultanément. Il peut également se connecter à un NVR à 16 canaux ou à deux NVR à 8 canaux reliés au commutateur dorsal et au centre de surveillance. Avec une architecture de commutateur aussi performante, les fichiers vidéo enregistrés par les caméras IP PoE peuvent être stockés dans le système NVR où l'administrateur peut contrôler et surveiller les images de surveillance à la fois dans le LAN local et sur les sites distants.

Le commutateur DIP offre les modes de fonctionnement Standard, VLAN et Extend :

• Le GSD-2022P fonctionne comme un commutateur PoE+ IEEE 802.3at standard en mode de fonctionnement " Standard ".
• Le mode de fonctionnement VLAN fournit la fonction VLAN basée sur le port qui permet d'éviter l'influence mutuelle de la multidiffusion ou de la tempête de diffusion de la caméra IP.
• En mode de fonctionnement "Extend", le GSD-2022P fonctionne sur une base par port à 10 Mbps en mode duplex, mais prend en charge une sortie d'alimentation PoE de 20 watts sur une distance allant jusqu'à 250 mètres, dépassant la limite de 100 m du câble Ethernet UTP.



Grâce à cette toute nouvelle fonctionnalité, le GSD-2022P offre une solution supplémentaire d'extension de la distance PoE+ 802.3at, ce qui permet d'économiser le coût d'installation du câble Ethernet.

Le GSD-2022P adopte non seulement la technologie Power over Ethernet, mais aussi la surveillance automatisée des PD et le statut PoE en temps réel. La fonction de surveillance en direct des DP est appliquée en modes Standard, VLAN et Étendu. Une fois que le PoE du port est activé, le dispositif commence à détecter si le port transmet des données. Si le port ne transmet pas de données et que la durée dépasse un temps spécifique, le PoE s'éteint automatiquement puis se rallume. Il améliorera également la fiabilité du réseau, car le port PoE rétablira l'alimentation du périphérique, réduisant ainsi la charge de gestion de l'administrateur.

Lesdeux emplacements mini-GBIC intégrés du GSD-2022P sont compatibles avec l'émetteur-récepteur à fibre optique 1000BASE-SX/LX SFP (Small Form-factor Pluggable), qui est relié au commutateur dorsal et au centre de surveillance longue distance. La distance peut être étendue de 550 mètres (fibre multimode) à 10/20/30/40/50/60/70/120 kilomètres (fibre monomode ou fibre WDM). Ils conviennent aux applications dans les centres de données et aux déploiements d'entreprise.

Applications : Avec ses 16 interfaces d'alimentation en ligne PoE, le GSD-2022P peut facilement créer une alimentation pour contrôler de manière centralisée le système de téléphonie IP, le système de caméras IP et le groupe de points d'accès sans fil de l'entreprise. Des caméras peuvent être installées aux quatre coins de l'entreprise ou du campus pour les besoins de la surveillance. Sans la limitation de la prise de courant, le GSD-2022P rend l'installation de la caméra plus facile et plus efficace.

Caractéristiques :

• Négociation automatique MDI/MDI-X 10/100/1000Mbps basée sur le matériel.
• Supporte le contrôle de flux IEEE 802.3x en mode full-duplex et la contre-pression en mode half-duplex
• Intègre un moteur de recherche d'adresses, supportant 8K adresses MAC absolues.
• La trame jumbo 9K prend en charge toutes les vitesses (10/100/1000Mbps)
• Commutateur DIP matériel pour sélectionner le mode Standard, VLAN et Étendu
• Mode VLAN : les ports 1 à 16 ne peuvent pas communiquer entre eux, mais peuvent communiquer avec les ports de liaison montante 17 à 18 et les ports SFP 19 à 20.
• Mode étendu : les ports 1 à 8 ont un débit de 10 Mbps. La distance de transmission la plus éloignée peut atteindre 250 mètres et tous les ports peuvent communiquer entre eux.
• Le mode VLAN permet d'isoler les ports pour éviter les tempêtes de diffusion et se défendre contre la mystification DHCP.
• Apprentissage automatique des adresses et vieillissement des adresses
• Prend en charge la norme Energy-Efficient Ethernet (EEE) (IEEE 802.3az)
• Taille de bureau 12 pouces, hauteur 1U
• Indicateurs LED pour l'alimentation du système, le port prêt pour le PoE et l'activité PoE, la vitesse, Link/Act.

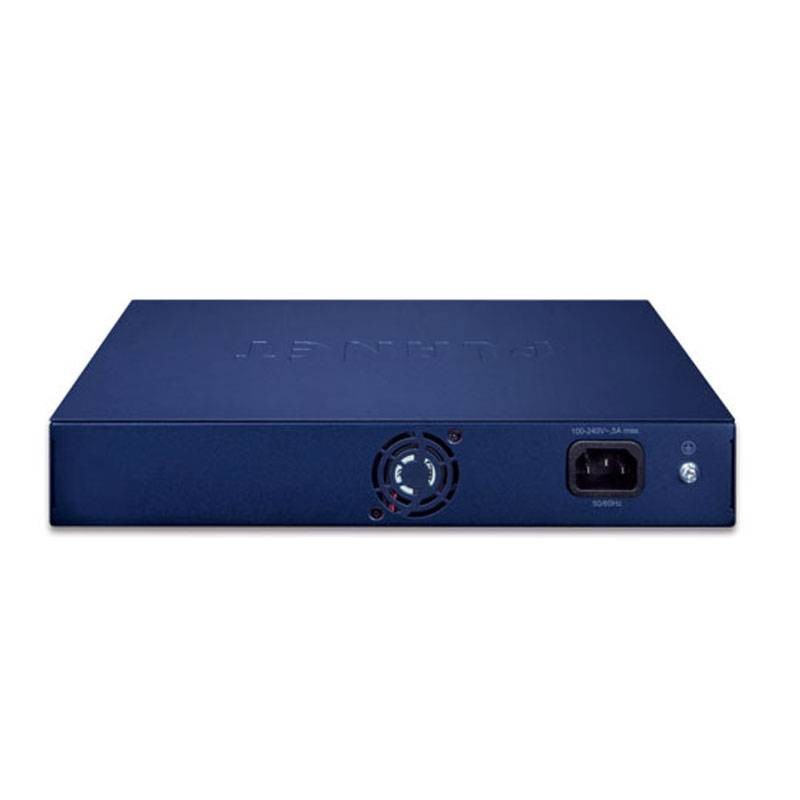

• 1 ventilateur silencieux pour assurer une puissance stable et efficace
• Prend en charge la décharge par contact de ±6KV DC et la décharge dans l'air à distance de ±8KV DC pour la protection ESD d'Ethernet.
• Supporte l'immunité aux surtensions de ±6KV



Alimentation par Ethernet :

• Conforme à la norme IEEE 802.3at Power over Ethernet PSE end-span
• Jusqu'à 16 ports de dispositifs alimentés par IEEE 802.3af/802.3at (ports 1~16)
• Prend en charge la puissance PoE jusqu'à 32 watts par port PoE, avec un budget PoE total de 185 W.
• Chaque port prend en charge l'alimentation 54V DC pour les appareils alimentés par PoE.
• Détection automatique du dispositif alimenté (PD)
• Supporte la fonction PD live
• La protection des circuits empêche les interférences électriques entre les ports
• Alimentation à distance jusqu'à 100 m en mode standard et 250 m en mode étendu
