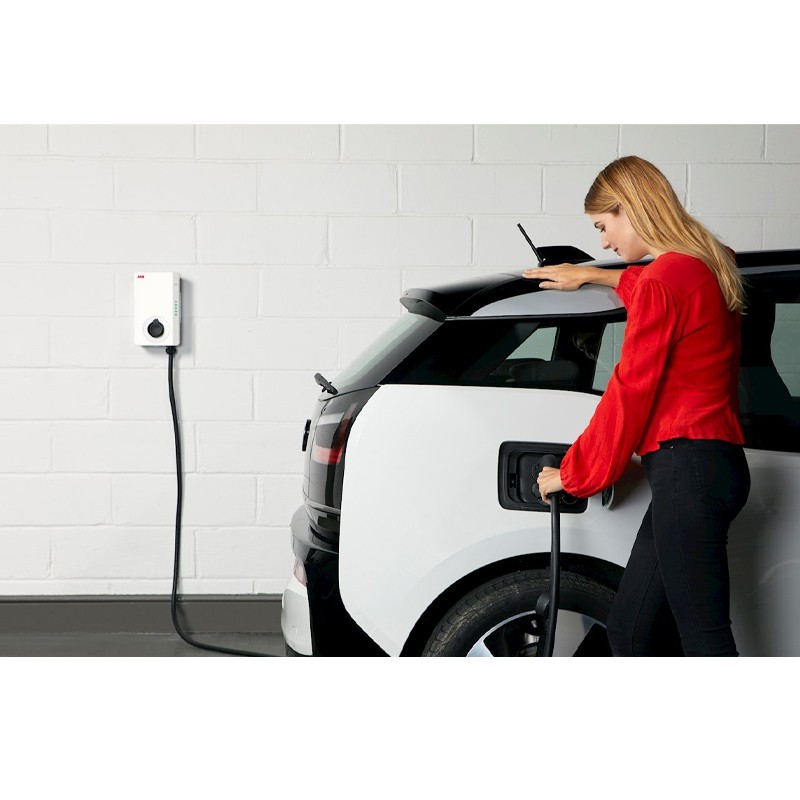

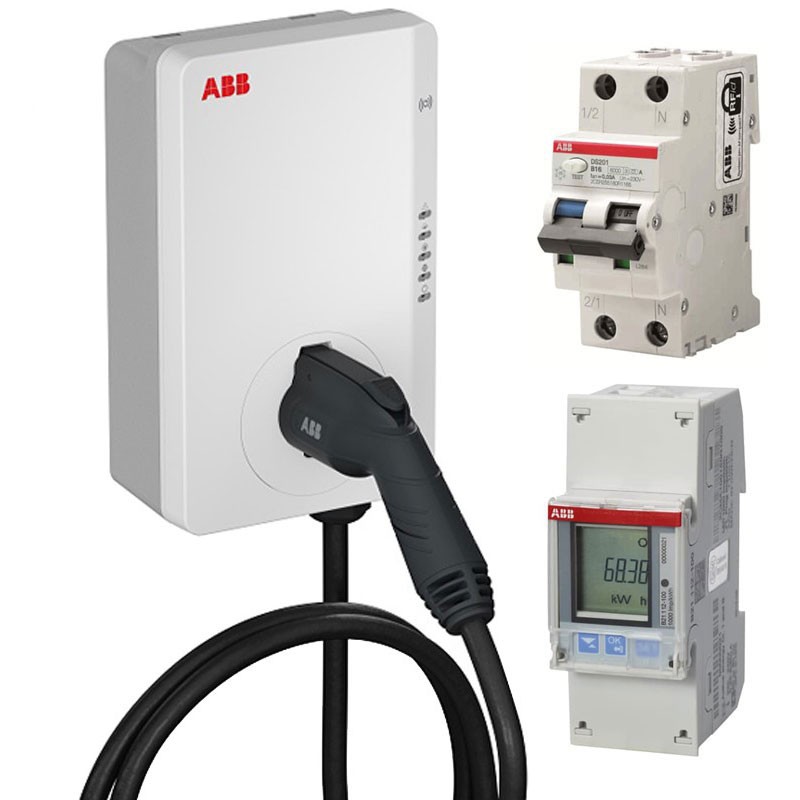

La wallbox Terra AC está equipada con un contador de alta precisión que puede integrarse con los sistemas inteligentes de gestión de la energía de los edificios, lo que permite una gestión avanzada de la carga. Esto permite a los propietarios de viviendas y empresas ajustar la potencia de recarga según sea necesario, para maximizarla de forma que se ahorren costes.



Ventajas



Preparado para la comunicación con un contador de energía externo para la gestión dinámica de la carga.



Protección integrada

• Monitorización de continuidad de PE
• Sobrecorriente
• Sobretensión
• Subtensión
• Fallo a tierra, incluida la protección de fallo a tierra de CC
• Protección integrada contra sobretensiones

Conectividad

• Ethernet, Bluetooth, WiFi de serie en todos los modelos
• Conectividad 4G (con compatibilidad 3G) disponible en algunas variantes
• Protocolo OCPP 1.6

Funciones inteligentes

• Configuración mediante la APP ChargerSync o el portal web ChargerSync
• Autenticación de usuario mediante ChargerSync APP o tarjeta RFID.

Funciones:

• Modo de carga Modo 3, nivel 2
• Tensión de alimentación Monofásica 220 240 VAC
• Potencia nominal y corriente de entrada/salida 7,4KW / 32A
• Sistemas TT, TN
• Frecuencia 50 / 60 Hz
• Tipo de enchufe: enchufe tipo 2 con obturador
• Categoría de sobretensión III
• Medición de energía Integrada (precisión indicativa +/- 2%)
• Peso 2 kg
• Dimensiones totales (Al x An x Pr) 320 x 195 x 110 mm
• Grado de protección IP54
• Protección contra choques mecánicos IK10 (IK08+ para temperaturas de funcionamiento de -35 a -30 °C)
• Altitud 2000 metros
• Temperatura de funcionamiento -35 °C a + 55 °C (con reducción de potencia)
• Temperatura de almacenamiento -40 a +80 °C
• Instalación en pared, instalación en suelo mediante kit de accesorios
• Comunicación celular con ranura nano SIM GSM, 4G, LTE, WCDMA
• Contactos configurables 1 entrada, 1 salida
• Actualización de software OCPP 1.6, portal web ChargerSync o APP ChargerSync
• Gestión y configuración del portal web ChargerSync o la APP ChargerSync
• Conectividad Wifi, Ethernet (RJ45), Bluetooth, RS485, 4G / 3G
• Interfaz de usuario Tarjeta RFID (1 incluida) o a través de la APP ChargerSync
• Protocolos de comunicación OCPP 1.6 y RS485 para la conexión del contador de energía
• Indicación de estado 5 LED
• Normas de seguridad EN 61851-1: 2019, IEC 62955: 2018
• Certificaciones CE.



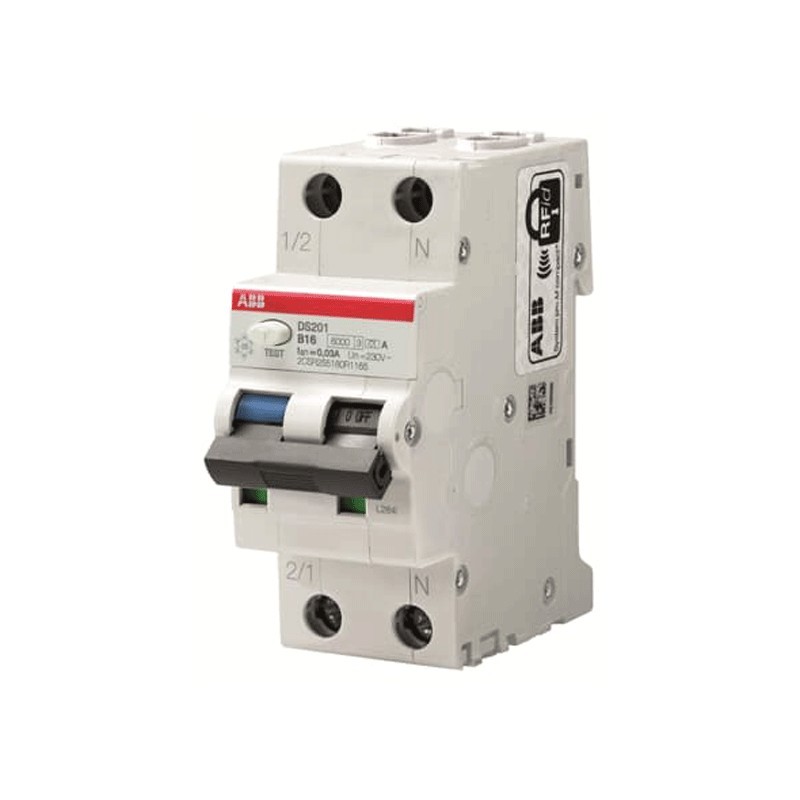

Interruptor diferencial Abb DS201 C40 A30:



• Corriente nominal 40A
• Corriente residual asignada: 30mA
• Polos 1P+N
• Tipo de corriente residual A
• Capacidad nominal de cortocircuito 6KA
• Característica de disparo: C
• 2 módulos




El disyuntor termomagnético está situado junto al disyuntor diferencial e integra una protección magnética con una protección térmica e interrumpe la corriente eléctrica en caso necesario.



El disyuntor termomagnético es, por tanto, un sistema que combina las funciones del disyuntor con características magnéticas y térmicas.



El disyuntor termomagnético de la instalación eléctrica integra tres protecciones diferentes

• la magnética para cortocircuitos que pueden poner en riesgo de incendio a todo un edificio;
• la térmica, para sobrecargas en el suministro eléctrico (por ejemplo, más de un aparato en funcionamiento);
• el disyuntor diferencial, que protege al sujeto de una fuga de corriente.



Curva C, umbral de disparo de 5 a 10 veces In, para circuitos óhmico-inductivos con corrientes de irrupción medias. Y muy utilizado en instalaciones domésticas.



El interruptor diferencial tipo A, el disparo está asegurado para corrientes diferenciales alternas sinusoidales y para corrientes diferenciales unidireccionales pulsantes aplicadas repentina o lentamente crecientes (IEC EN 61008-1).



Características:

• Tensión nominal 230 V
• Tensión nominal de servicio:230 / 240 V AC
• Tensión nominal de aislamiento 500 V
• Tensión de choque 4 kV
• Tensión dieléctrica de prueba: 2 kV
• Tensión nominal primaria resistente a impulsos: 4 kV
• Tipo de tensión de entrada: AC
• Capacidad nominal de cortocircuito 6 kA
• Frecuencia 50/60 Hz
• Indicación de la posición de los contactos: Rojo ON / Verde OFF
• Clase de limitación de energía: 3
• Número de polos: 2
• Número de polos protegidos: 1
• Característica de funcionamiento: Instantáneo
• Categoría de sobretensión: III
• Posición de los terminales de neutro: Derecha
• Par de apriete: 2,8 N-m
• Temperatura ambiente: -25...55 °C
• Temperatura ambiente: Funcionamiento -25...55 °C
• Dimensiones: Anchura del producto: 0,035 m - Altura del producto: 0,085 m - Profundidad del producto: 0,069 m
• Peso neto del producto:0,200 kg

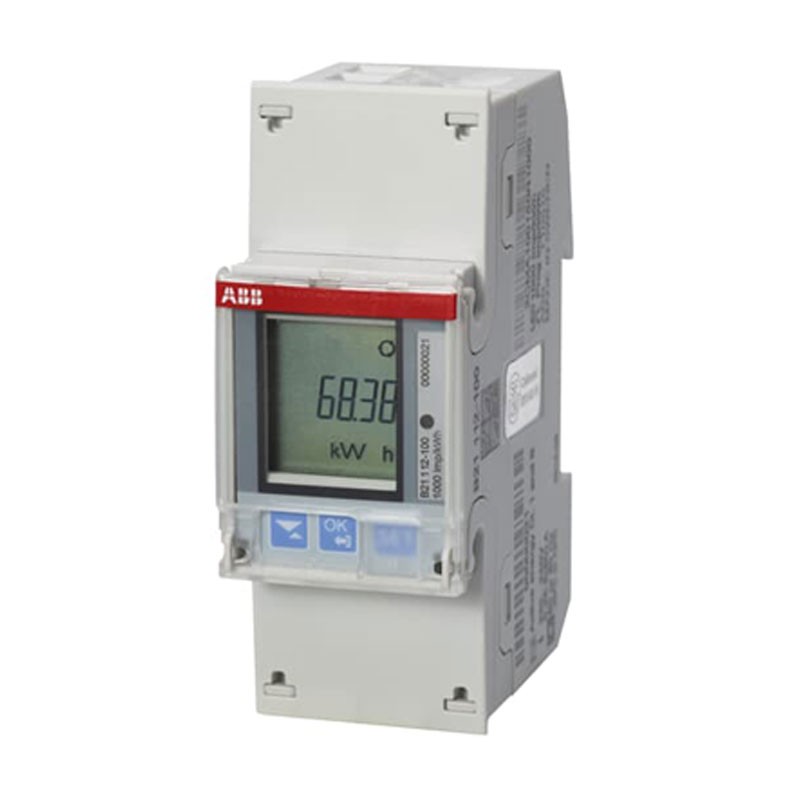

Contador bidireccional Contador de energía Abb B21 312-100 RS485 B213121



Contador bidireccional Contador de energía Abb B21 312-100 RS485 La serie B se caracteriza por su compacidad y es la solución ideal para sistemas de 230 VCA, tanto monofásicos como trifásicos.



Permiten visualizar, en función de la versión elegida, las siguientes magnitudes

• Energía activa, reactiva, aparente
• Potencia activa, reactiva y aparente
• Corrientes
• Frecuencia
• Tensiones
• Desglose del consumo en tarifas
• Factor de potencia
• Consumo bidireccional.

Funciones:

• Subfunción: Plata
• Tensión nominal (Ur):220-240 V
• Rango de tensión: 176276 V
• Corriente nominal (In): 5 A
• Máximo 65 A
• Corriente nominal: 5 A
• Frecuencia nominal (f): 50 / 60 Hz
• Consumo de corriente (@Pcons): 0,414 W
• Interfaz de comunicación: Modbus RS485
• Precisión: Energía activa Cl. ±1% (o B para contadores MID), Energía reactiva Cl. ±2%.
• Conformidad de los instrumentos de medida: Directiva sobre instrumentos de medida (MID)
• Control de la tarifa del contador: externo
• Clasificación arancelaria del contador: Multitarifa
• Número de polos: 1
• Número de fases: Monofásico
• Número de posiciones del contador: 7
• Número de entradas/salidas digitales: 2 DI 2 DO
• Designación de tipo ABB: B21 312-100
• Tipo de medida: Conexión directa
• Tipo de montaje: Carril DIN
• Tipo de salida de impulsos: Eléctrica
• Tipo de indicador: Digital
• Material de la carcasa: Plástico
• Opción de E/S:2 salidas digitales, 2 entradas digitales
• Comunicación: Modbus RTU
• Secciones de cable-circuito principal: 1... 25 mm².

Datos medioambientales

• Temperatura ambiente:En funcionamiento -40 ... 70 °C
• Grado de protección: IP20
• Declaración RoHS: Conforme a la Directiva 2002/95/CE del 18 de agosto de 2005 y sus modificaciones.

Dimensiones

• Anchura en número de intervalos modulares: 2
• Anchura del producto: 35 mm
• Altura del producto: 26,5 mm
• Profundidad del producto: 65 mm
• Peso neto del producto: 0,15 kg
• Dimensiones: 97X35X65cm.
