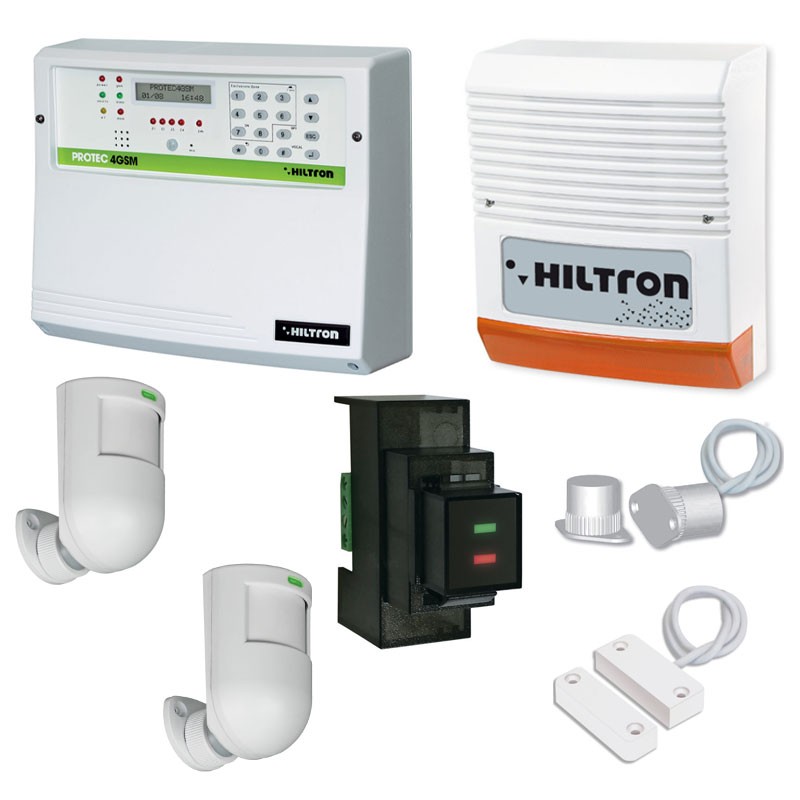

Especificaciones técnicas de los componentes individuales del Kit:

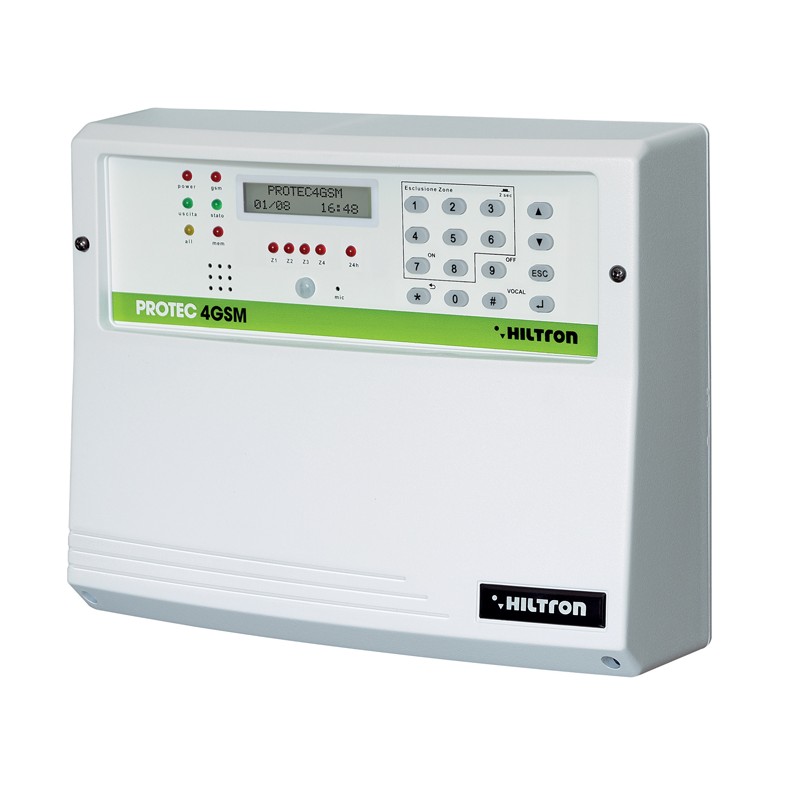

1 unidad central de 4 zonas con combinador GSM+IR integrado (art.PROTEC4GSM):


• Zonas de protección inmediata: 2
• Zonas de protección retardada: 2
• Zonas de protección antisabotaje "24 horas": 1 + Tamper
• Consumo máximo (sólo unidad central): 65mA@230Vac
• Potencia total suministrada por la fuente de alimentación: 35W (2,6Ah a 13,5V)
• Compartimento de batería tampón: (batería recomendada B12V7,5Ah)
• Duración de alarma programable: de 180 a 600 segundos
• Tiempo de salida programable: 0 a 60 segundos
• Tiempo de entrada programable: 0 a 60 segundos
• Ángulo de cobertura del detector en el panel: H: 85°; V: 60
• Cobertura máxima del detector en el panel: 5 metros
• Números de la agenda telefónica: 16
• Corriente máxima suministrada en la salida de servicio: 1 Amperio
• Tensión nominal de alimentación: 230V~ ±5% 50Hz
• Absorción máxima: 160mA@230Vac
• Salida de servicio: 13,5Vcc ±10%.
• Carcasa exterior: ABS
• Grado de protección de la carcasa: IP40
• Temperatura de funcionamiento: -5/+40°C
• Grado de seguridad: 1
• Clase medioambiental: 2
• Dimensiones (An) 280mm
• Dimensiones (H) 230mm
• Dimensiones (D) 96mm
• Conforme a la norma: CEI EN 50131-1

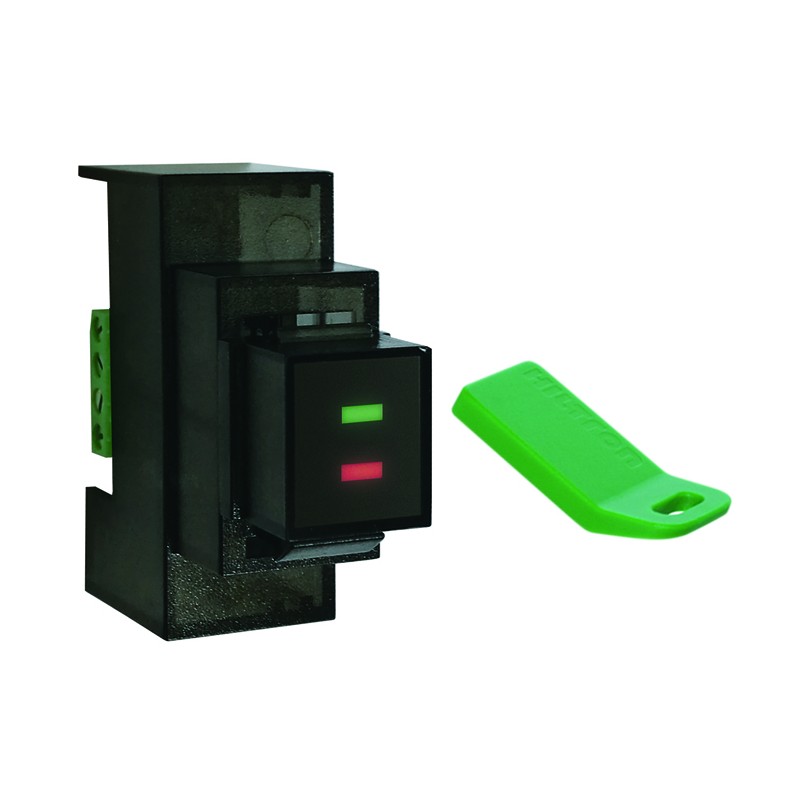

1 ud. Lector de proximidad LF con parcialización de zona en RS485 para PROTEC8GSM y TM800GSM (art. DX200):


• Instalación: se puede instalar en el interior de cualquier tapa de luminaria empotrada, con conexión RJ45
• Número de leds 2
• Clase ambiental 2
• Grado de seguridad 1
• Dimensiones (An) 19mm
• Dimensiones (H) 33mm
• Dimensiones (D) 47mm

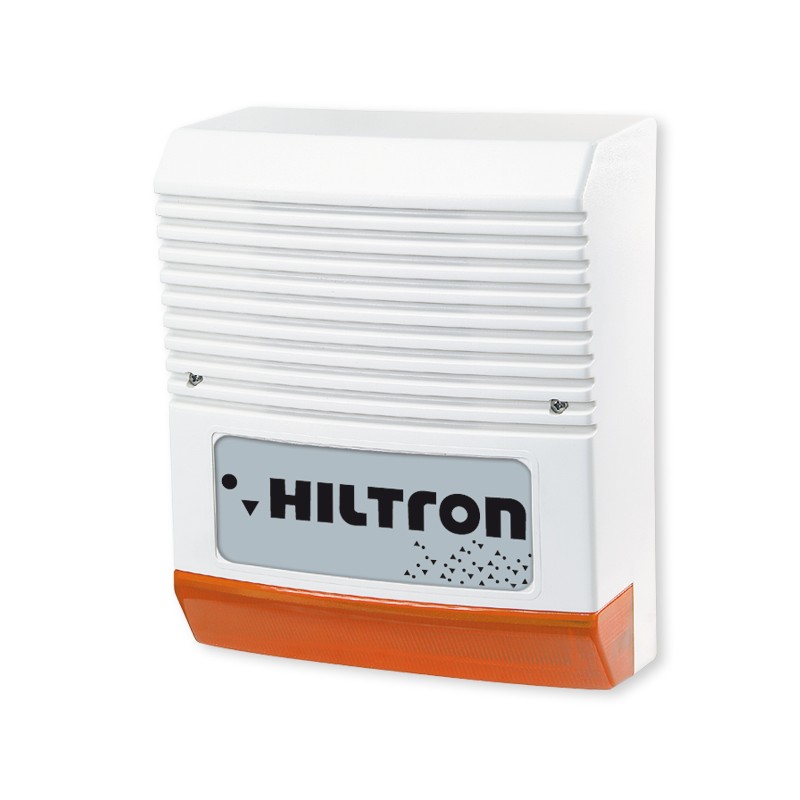

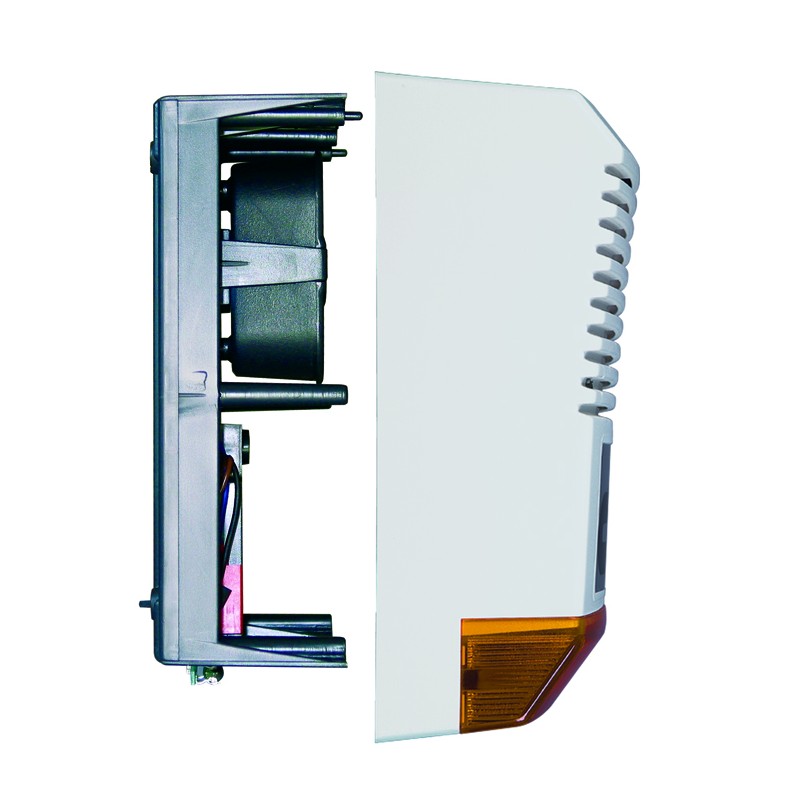

Sirena exterior autoalimentada de 1 pieza (Art.SA310):


• Tensión nominal de alimentación 12V
• Frecuencia 1237 Hz
• Consumo de energía 10mA
• Consumo máximo 1.9A
• Nivel de presión 100dB(A) @ 3 metros
• Autoalimentado
• Apto para uso en exteriores
• Peso 1,9 kg
• Dimensiones 28 × 13,6 × 29,3 cm
• Prueba de funcionamiento: al conectar la batería
• Protección antimanipulación: antiapertura y antidesgarro
• Fusible de protección: alimentación y bombilla
• Contenedor interior: chapa de acero con recubrimiento de polvo epoxi
• Contenedor ABS
• Tornillos acero inoxidable
• Color blanco
• Compartimento de pilas B12V2A
• Temperatura de funcionamiento: de -25°C a +55°C
• Grado de protección IP34
• Dimensiones: (An) 205 mm - (Al) 246 mm -(P) 103 mm

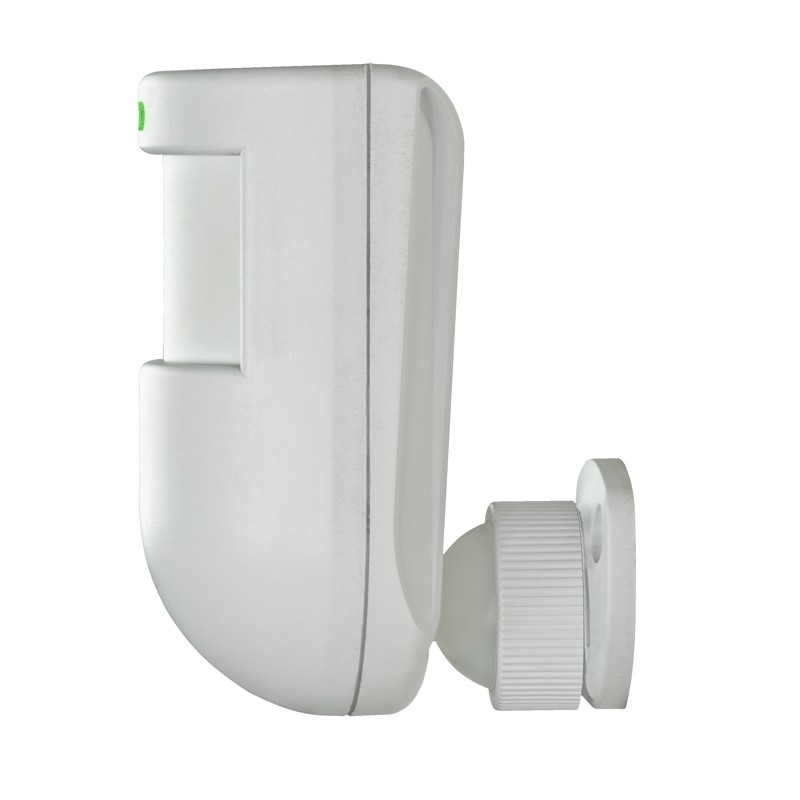

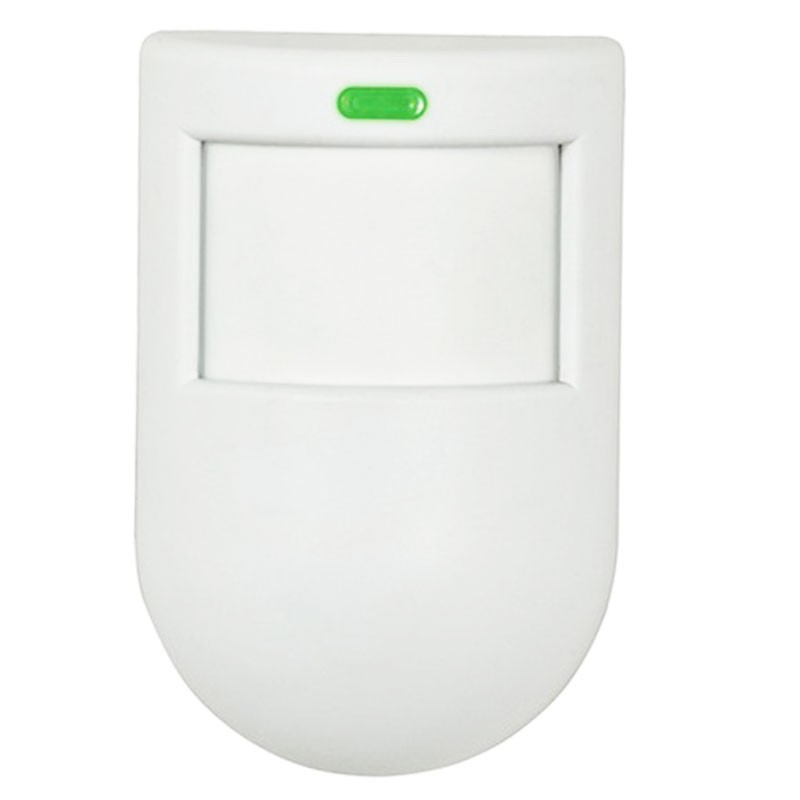

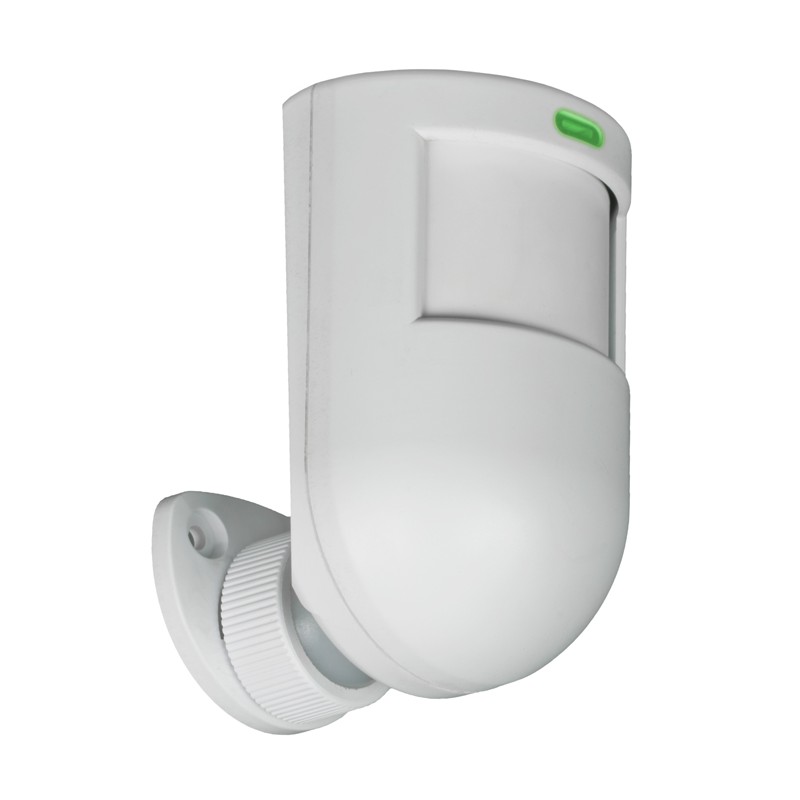

Detectores de doble tecnología de 2 piezas (Art. DG12):


• Sensor digital de doble elemento (Digipyro™)
• Sensor de microondas 10.525Gh
• Completo con junta antidesorientación
• Sensibilidad ajustable mediante trimmer
• Protección antisabotaje
• Función antisabotaje
• Función antienmascaramiento
• Alta inmunidad RF (más de 30Vm)
• Tensión nominal de alimentación 12V
• Consumo máximo 18mA
• Cobertura: 12 metros
• Rayos 23 (en 3 niveles horizontales)
• Ángulo de cobertura frontal (PIR) H: 120°; V: 60
• Ángulo de cobertura frontal microondas H: 80°; V: 32
• LED de señalización
• Salida de relé de estado sólido NC 100mA, 50Vdc máx.
• Tiempo de estabilización inicial 30
• Grado de seguridad: 1
• Clase medioambiental: 2
• Dimensiones (AnxAlxPr) 59x99x60mm
• Conforme a las normas CEI EN 50131-1



FUNCIONAMIENTO: El DG12 funciona en "tecnología dual", lo que significa que sólo se emite una alarma si ambas tecnologías (Infrarrojos y Microondas) detectan una intrusión real. Esto evita falsas alarmas debidas a la activación del sensor de infrarrojos únicamente (a veces causada, por ejemplo, por la luz solar) o del sensor de microondas únicamente (a veces causada, por ejemplo, por objetos en movimiento).



ANTI-MASKING: En caso de alarma prolongada de una de las dos tecnologías, y en ausencia de detección de la otra, el DG12 activa un estado de alarma continua, señalizado por el parpadeo del LED rojo y el contacto de zona abierto, estado que se mantiene hasta que ambas tecnologías vuelven a funcionar correctamente. De este modo, si, por ejemplo, el sensor de infrarrojos se enmascara aislándolo térmicamente, pero el sensor de microondas sigue recibiendo alarmas repetidamente, el detector pasa a un estado de alarma continua que activa la central antirrobo.



ANTIMANOMISIÓN: Si el DG12 detecta una presencia muy próxima al detector (aproximadamente 40 cm), entrará en estado de alarma continua, señalizada por el parpadeo del LED rojo y la apertura del contacto de zona. Incluso en este caso, si después de unos segundos, ambas tecnologías vuelven a detectar presencia a mayor distancia, y por lo tanto funcionan normalmente, el detector reanuda su funcionamiento normal.



INSTALACIÓN:

• Extraiga el circuito electrónico de la caja haciendo palanca lateralmente con una herramienta y enganche la junta a la base de la caja después de pasarla por el anillo de fijación.
• En caso de montaje en techo, utilice la prolongación para la junta.
• Cubra el orificio no utilizado de la base de la con la esterilla suministrada.
• Fije la base de la junta sobre una superficie lisa, nivelada y no sometida a vibraciones, tapando el orificio para el paso de los cables eléctricos de conexión a la centralita, con los tapones suministrados.
• Pase los cables eléctricos por el orificio de la junta y fije el anillo de fijación a la base.
• Una vez instalado y orientado en la posición deseada, será posible bloquear el detector girando completamente el anillo de fijación.
• Vuelva a colocar el circuito en la base de la caja y realice las conexiones eléctricas.
• Es posible montar el detector en ángulo (en este caso no utilice la junta, sino taladre dos orificios en la caja para fijarlo en los laterales.
• No oriente el detector hacia objetos que puedan producir cambios rápidos de temperatura, como radiadores, radiadores eléctricos, aparatos de aire acondicionado, llamas abiertas, etc.
• Evite también instalarlo cerca de ellos.
• No ocultar parcial o totalmente el campo de visión del detector.

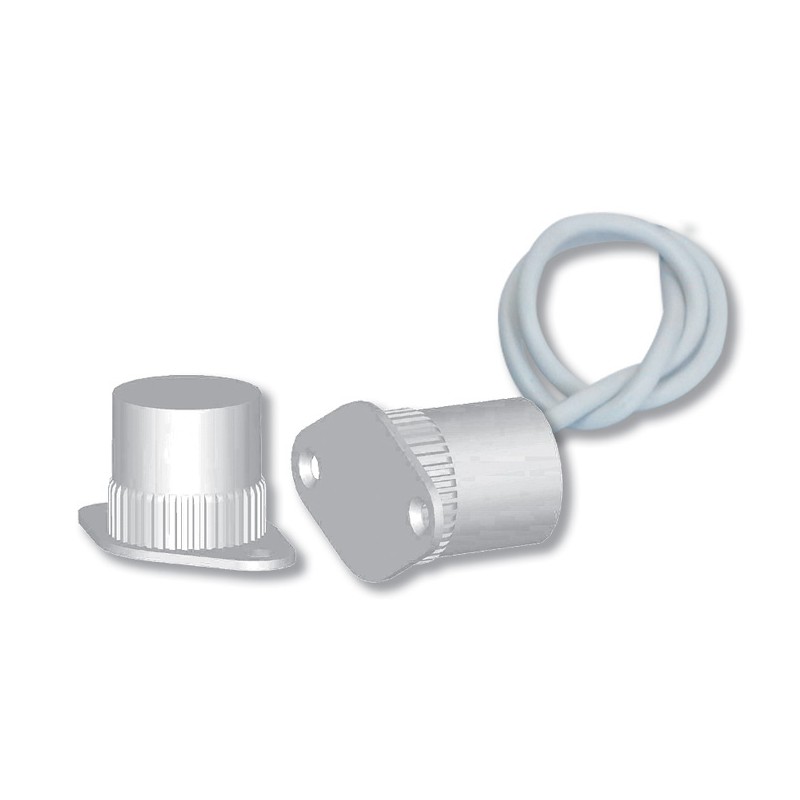

Contacto cilíndrico empotrado de 1 pieza (art.C56):



• Terminales de salida de 2 hilos
• Tensión máx. 30V
• Corriente máx. 500 mA
• Tipo de contacto empotrado
• Instalación empotrado en puertas blindadas
• Peso 0,025 kg
• Distancia de funcionamiento 12 mm
• Salida de alarma NC
• Longitud del cable 25 cm
• Color blanco
• Contenedor Nylon
• Clase de seguridad 1
• Clase medioambiental 2
• Dimensiones: An 36mm x Al 22mm x Pr 19mm

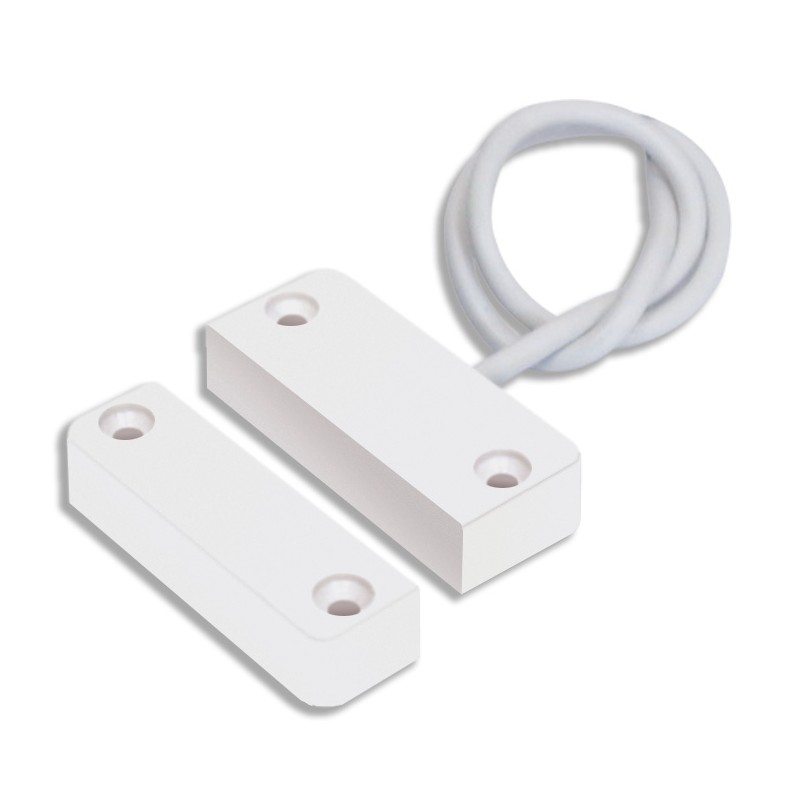

1 pieza REED contacto magnético para puertas y ventanas (art.C58):


• Instalación en puertas y ventanas
• Terminales de salida 2 hilos
• Tensión máx. 30V
• Corriente máx. 500 mA
• Longitud del cable 25cm
• Salida de alarma NC
• Distancia de funcionamiento 18 mm
• Contenedor Nylon
• Dimensiones: (W16mm) x (H9mm) x Dimensiones (D40mm)
• Tipo de contacto externo
• Peso: 0,021 kg
• Color blanco
• Clase de seguridad 1
• Clase medioambiental 2
