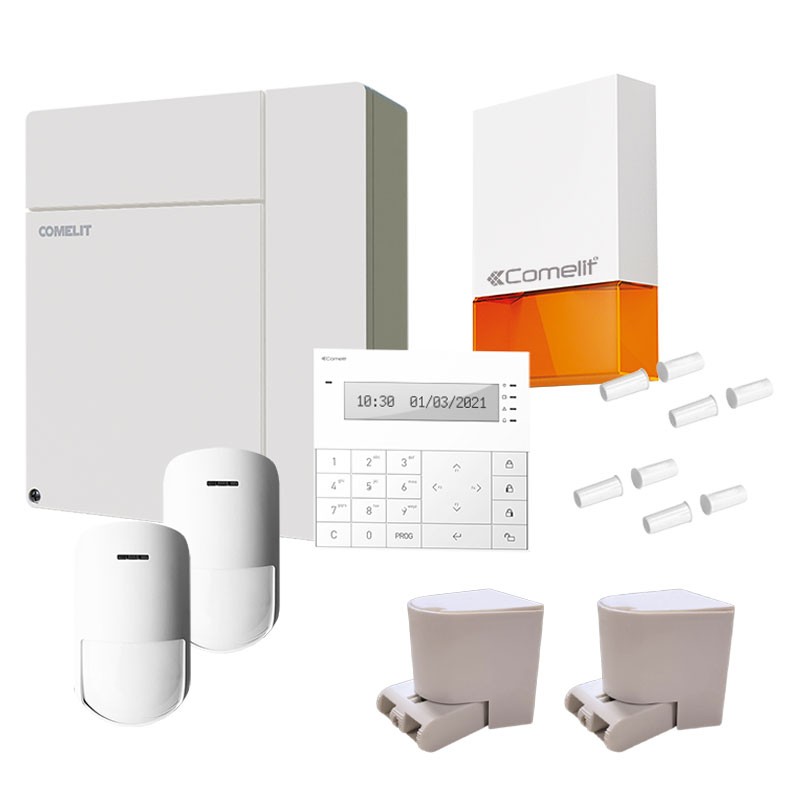

Especificaciones de los componentes individuales del kit:

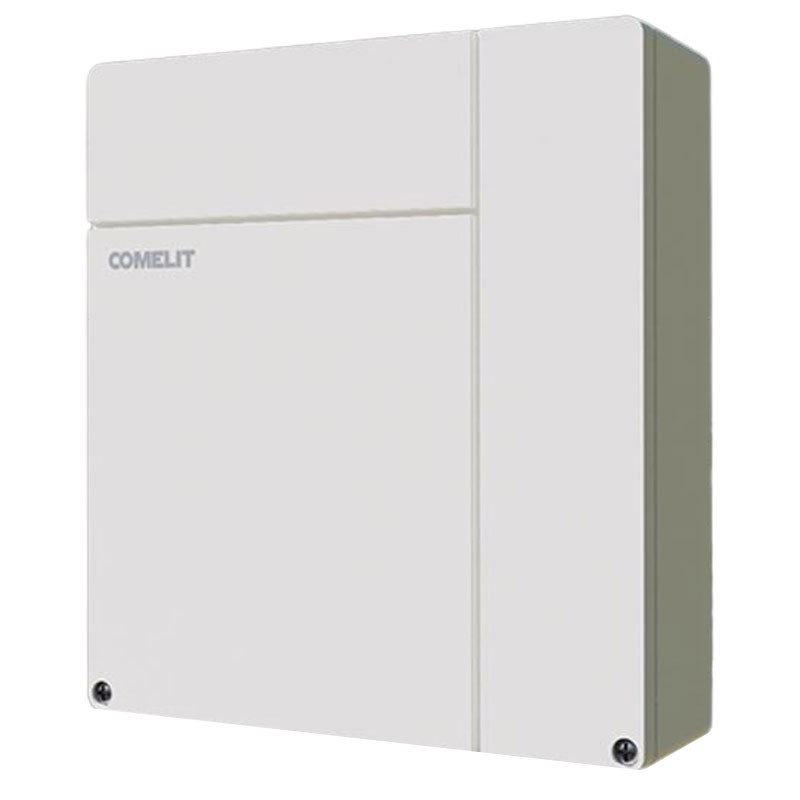

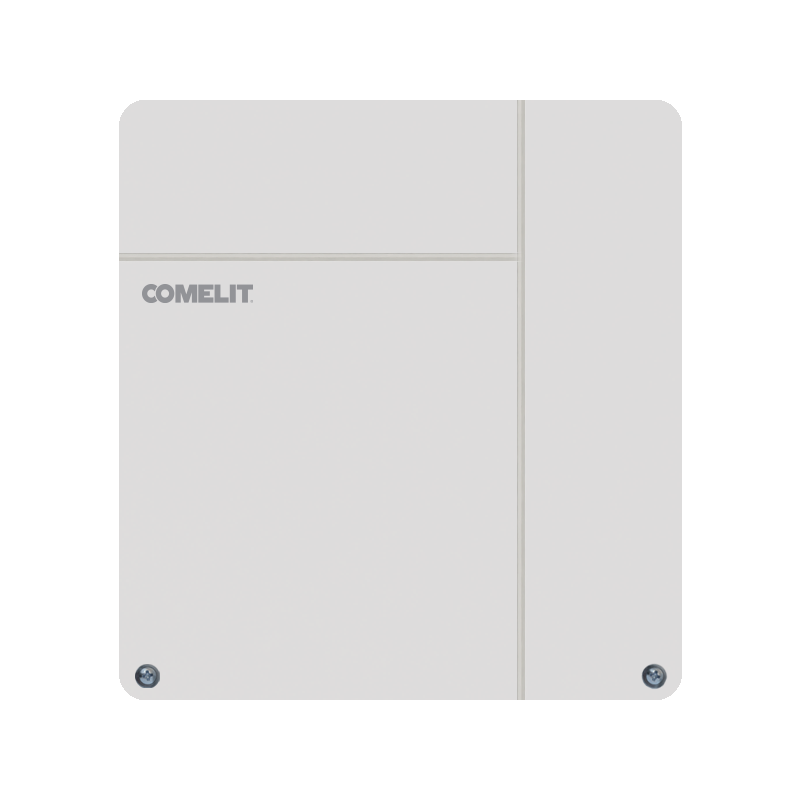

1 pieza central con caja de plástico y fuente de alimentación de 1,5 Amperios (código VEDO34): Unidad de control de alarma de la serie Vedo en caja de pared de ABS ignífuga con fuente de alimentación conmutada de 1,5 A. Equipada con 8 zonas a bordo, ampliable a 34 zonas mixtas hilo/radio, 1 zona 24 horas, doble función para hasta 68 zonas, comunicador telefónico RTC integrado, bus serie RS485 para la conexión de módulos adicionales, 1 salida de relé y 2 salidas de colector abierto. Gestiona hasta 8 zonas con 8 programas de conmutación diferentes (escenarios) y temporizadores diarios, 8 expansiones IN/OUT, 8 lectores de proximidad, 8 teclados Safe Key, 2 Safe Touch, 2 Planux/Mini Touch Manager y 2 receptores de radio. Fusible autorrearmable para la salida de alimentación de la sirena, el bus serie RS485 y la alimentación de los sensores. Equipado con puerto USB para conexión a PC con software de configuración Safe Manager. Todas las zonas son configurables como NC, NO, simple, doble y triple balanceadas y como zona doble. Dimensiones (ancho x alto x fondo) 260 x 280 x 80 mm. EN50131 grado 2. Compatibilidad con el portal de gestión de instalaciones Mycomelit.

Características técnicas:

• Número de entradas totales 8 ampliables a 34
• Número de entradas a bordo (n°) 8
• Doble función Sí
• Número máximo de zonas con Doble función (n°) 68
• Tipo de balance NO, NC, simple, doble, triple
• Número de zonas de radio (n°) 34
• Número de salidas (n°) 36
• Número de salidas de relé a bordo de la central 1 (3A@24VDC)
• Número de zonas (nº) 8
• Número de códigos de usuario (nº) 32
• Número de códigos de instalador (nº) 6
• Número de particiones gestionadas (nº) 2
• Número de programas de conmutación (escenarios) (nº) 8
• Número de franjas horarias (nº) 16
• Número de temporizadores (nº) 8
• Mensajes de audio - Texto a voz (nº) 32
• Programación de la unidad central USB, LAN
• Marcas/certificaciones EN50131 Grado 2, Incert
• Números de teléfono gestionados por el comunicador digital (nº) 4
• Números de teléfono gestionados por el comunicador vocal (nº) 16
• Tipo de bus de conexión RS485
• Número máximo de direcciones de correo electrónico (nº) 16
• Comunicador digital integrado Sí
• Gestión de la interfaz de guía vocal Sí



Características del software/firmware:

• Aplicación Vedo
• Software Safe Manager
• Gestión del sistema compatible con MyComelit



Características del hardware:

• Dimensiones: Altura (mm) 275 Anchura (mm) 255 Profundidad (mm) 75
• Peso 1700 Kg
• Temperatura de funcionamiento (°C) -10 ÷ +55
• Tipo de caja ABS
• Protección antisabotaje Sí



Módulos de expansión en BUS:

• Número de expansiones IN/OUT (n°) 8
• Número de lectores de proximidad (n°) 8
• Número de teclados Safekey (n°) 8
• Número de teclados Safetouch (n°) 2
• Número de supervisores (n°) 2
• Número de receptores de radio (nº) 2
• Número de módulos de conversión de imagen PAL/IP (nº) 2
• Número de cámaras gestionadas (nº) 16

MÓDULOS de ampliación enchufables:

• Módulo audio Sí
• Módulo GSM Sí
• Módulo IP Sí

Características eléctricas:

• Corriente suministrada desde la fuente de alimentación de la unidad de control 1500
• Tensión de salida de la fuente de alimentación de la unidad de control 13,8VDC
• Número de salidas de alimentación auxiliar a bordo (n°) 2
• Tipo de batería prevista 12V / 7Ah

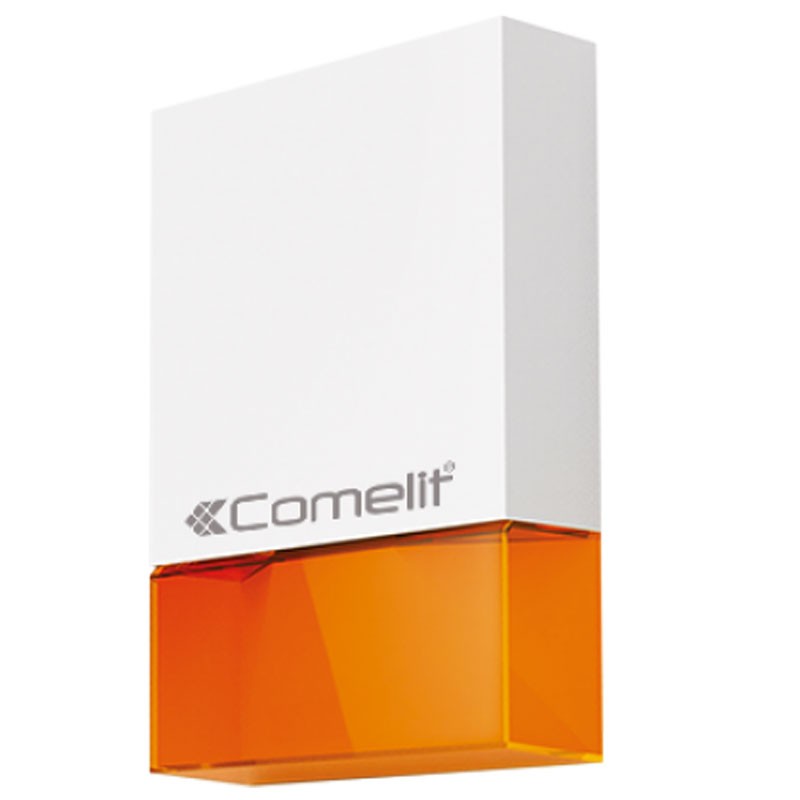

1 pieza sirena exterior blanca de grado 2 de la serie 700 (código SIR702AW): Sirena exterior autoalimentada con altavoz piezoeléctrico, controlada por microcontrolador, equipada con luz intermitente LED. Dos LED adicionales (uno rojo y otro verde) para indicar el estado del sistema, los fallos de alimentación, la función disuasoria y el modo de instalación. Resistencia de equilibrado de contacto de sabotaje puenteable integrada (valor de 1,8Kohm, ya apta para paneles de control Comelit Vedo). Polaridad configurable de entradas separadas para baliza y altavoz. Puentes para programación: polaridad y lógica de entrada, tiempo máximo de alarma, tipo de sonido, equilibrado de tamper, función disuasoria.

Especificaciones técnicas:

• Presión sonora 103db(A) @ 1m
• Duración máxima del tono de alarma 10 minutos
• Mando de alarma configurable (presencia o ausencia negativa y positiva)
• Tamper Tamper/Tear Tamper
• Indicador luminoso LED
• Marcas/certificaciones INCERT, EN50131-4
• Grado de protección IP34
• Grado de protección antivandálico IK08
• Dimensiones: Al x An x Pr 308x209x70
• Peso 800 gramos (sin batería no incluida)
• Temperatura de funcionamiento (°C) -25 ÷ +55
• Tensión de alimentación 12,8÷15
• Consumo máximo de corriente 350mA
• Consumo de corriente en reposo 36mA
• Alojamiento de la batería para batería de 12V / 2,0Ah (no incluida)

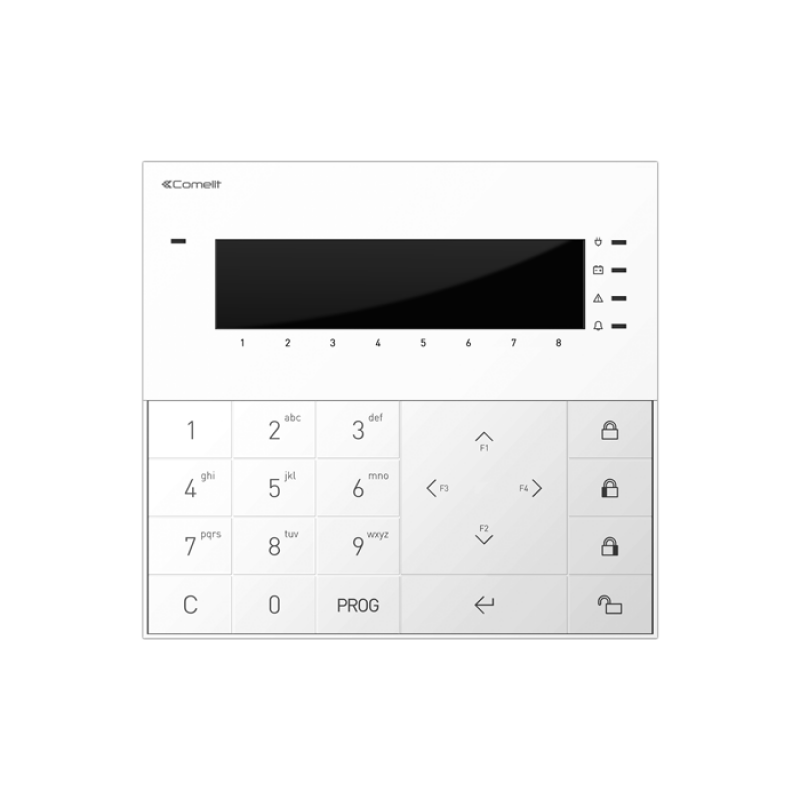

1 pieza teclado LCD para centrales serie VEDO (código VEDOKP): Teclado soft-touch con pantalla LCD alfanumérica para la gestión y programación de las centrales de alarma serie Vedo. Dotado de: - 4 LED de señalización (presencia de red, batería baja, avería y alarma) - 2 entradas libremente programables como NC, NA, entradas simples, dobles, triples equilibradas y dobles - 4 teclas de función configurables - tamper y tamper antirotura. Un sensor de luz integrado permite una gestión óptima de la retroiluminación del teclado. El dispositivo también está equipado con un zumbador para la señalización acústica de los distintos comandos. Serigrafía de 8 zonas. Tamaño 137 x 127 x 24 mm.

Características técnicas:

• Tipo de pantalla LCD alfanumérica (2x16 caracteres)
• Tipo de teclado Soft-touch, con microinterruptor
• Nº de teclas 4, configurable
• Número de entradas (n°) 2
• Tamper Tamper/Tear Tamper
• Activación de alarma Sí
• Paneles de control compatibles con Vedo
• Zumbador interno Sí
• Sensor de luminosidad Sí
• Zonas serigrafiadas en teclado (nº) 8
• Tipo de bus de conexión RS485
• Terminación BUS En placa, habilitada
• Puertos RS485 semidúplex (nº) 1
• Instalación Montaje en pared, caja estándar de 3 módulos 503/503E o similar
• Tipo de material de la cubierta Plástico
• Color del producto Blanco
• Temperatura de funcionamiento (°C) -10 a 40
• Altura (mm) 127
• Anchura (mm) 137
• Profundidad (mm) 24
• Peso del producto (g) 260
• Tensión de alimentación 10÷15
• Absorción máx. (W) 1
• Absorción máx. (mA) 80
• Absorción en espera (mA) 30

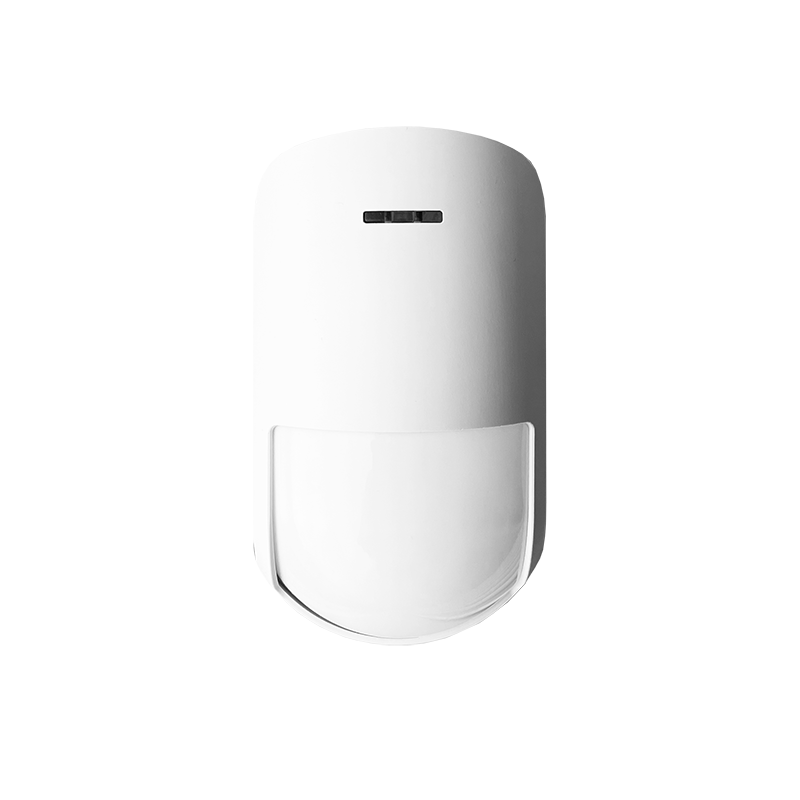

2 piezas detectores de doble tecnología, 12 metros, 90 grados (código INDT): Detector de doble tecnología PIR + microondas banda K, alcance de 12 metros y ángulo de cobertura de 90° con instalación a una altura típica de 2,1 metros. Función AND/OR/triple pulsador seleccionable, análisis digital de la señal, salidas de relé de estado sólido. Tres LED de indicación (alarma+prealarma, PIR, MW) excluibles. Reguladores de sensibilidad PIR y MW independientes. PIR con velocidad de detección de movimiento seleccionable e inmunidad a animales de hasta 12Kg. Alimentación de 9 a 18VDC con protección contra inversión de polaridad, consumo en espera 14mA@12VDC. Altura de montaje de 1,5 m a 3 m. Carcasa de plástico ABS en color blanco RAL9003, Dimensiones 119x66x46 mm. Soporte INBRK opcional para montaje en pared o techo. Certificación EN50131 grado 2.

Especificaciones técnicas:

• Tipo de detección Microondas 24Ghz banda K
• Alcance infrarrojos (m) 12
• Alcance microondas 12m
• Distancia de cobertura (m) 12
• Ángulo de cobertura 90
• Ajuste sensibilidad infrarrojos Sí
• Ajuste sensibilidad microondas Sí
• Frecuencia de microondas 24GHz (banda K)
• Lógica del sensor OR/AND/AND inteligente
• Led 3
• Antisabotaje
• Compensación automática de temperatura Sí
• Normas EN EN50131 Grado 2, Incert
• Número de zonas de detección (n°) 71
• Tipo de materiales de recubrimiento ABS
• Color del producto Blanco
• Temperatura de funcionamiento (°C) -15 a +50
• Dimensiones: Altura (mm) 119c - Anchura (mm) 66 - Profundidad (mm) 46
• Peso 72 gramos
• Montaje en pared Sí, con accesorio específico
• Uso en interiores Sí
• Altura de instalación (m) 1,5 ÷ 3
• Compensación de temperatura Sí
• Tiempo de calentamiento (s) (segs) 50
• Inmunidad a los animales domésticos 15 Kg
• Tensión de alimentación 9÷18VDC
• Consumo máximo de corriente (mA) 42
• Consumo de corriente de reposo (mA) 14
• Tipo de contacto NC
• Función de prueba de marcha Sí

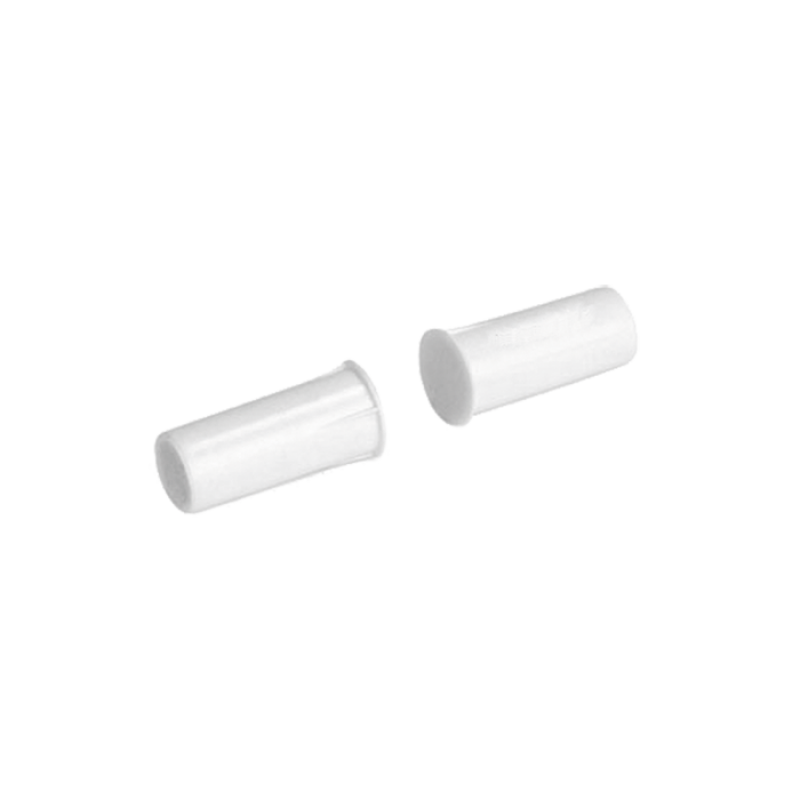

4 piezas contactos magnéticos empotrado de plástico, color blanco (código 30087001): Contacto magnético empotrado de plástico, no apto para montaje en marcos metálicos. Color blanco. Dimensiones: 21,5 x 10,5 x 9 mm.



Características técnicas:

• Tipo de detección Magnético
• Normas EN EN50131-2-6 Grado 2
• Distancia de funcionamiento (mm) 20
• Tipo de material de revestimiento Plástico, ABS
• Color Blanco
• Temperatura de funcionamiento (°C) -20 a +80
• Dimensiones: Altura (mm) 10,5 - Diámetro (mm) 10,5
• Montaje empotrado Sí
• Terminales 2 hilos - 350 mm
• Grado de protección IP67
• Corriente máxima de contacto (mA) 500
• Tipo de contacto NC
• Tensión nominal 100V
• Potencia nominal 10W
