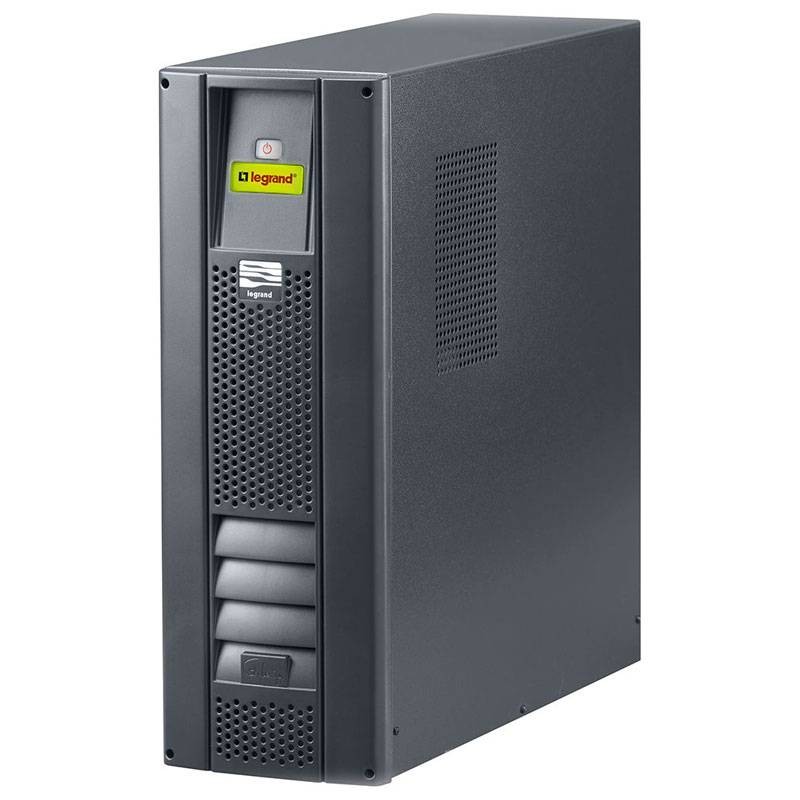

El UPS Legrand modelo Whad CAB es un grupo de protección continua para la protección en cabinas de transformación MT/BT conforme a la norma CEI 0-16, con tecnología PWM de alta frecuencia, tipología On Line a Doble Conversión, neutro pasante, Potencia Nominal 1250VA - 875 W, equipado con baterías de acumuladores de tipo hermético reguladas por válvula, contenidas en el interior del UPS en un compartimento especial o en uno o varios armarios exteriores, dimensionados para garantizar una autonomía mínima.




El SAI Whad CAB está equipado con una RESERVA DE CARGA que permite a las baterías mantener una reserva de energía para garantizar que la bobina siempre pueda restablecerse y recuperar la plena funcionalidad del armario.



El rectificador del SAI consta de un circuito de control y regulación (PFC), que además de sus funciones normales de rectificador proporciona:

• Corregir automáticamente el factor de potencia de la carga a un valor >0,99 ya con una carga de salida aplicada del 20% de la carga nominal
• Alimentar el inversor sin requerir energía de las baterías incluso en presencia de una tensión de red muy baja (funcionamiento con alimentación de red para valores de VIN 110 Vca al 50% de la carga nominal)
• Garantizar una distorsión armónica total de la corriente de entrada THDIin < 3% sin filtros ni componentes adicionales



El circuito de derivación está diseñado y fabricado de acuerdo con lo siguiente: Interruptor electromecánico, lógica de mando y control controlada por microprocesador que

• Transferir automáticamente la carga directamente a la red primaria sin interrumpir el suministro eléctrico cuando se produzcan condiciones de sobrecarga, sobretemperatura, tensión de CC fuera de tolerancia y fallo del inversor.
• Volver a transferir automáticamente la carga de la red primaria a la línea del inversor, sin interrumpir el suministro eléctrico, cuando se restablezcan las condiciones normales de carga.
• Si la red primaria y el inversor no están sincronizados, el bypass debe desactivarse.



Con el fin de proteger las baterías contra los daños provocados por las descargas profundas, el umbral mínimo de tensión de batería permitido varía automáticamente en función de la carga aplicada (ajuste por defecto), al tiempo que permite al usuario seleccionar una gestión fija del umbral de tensión.



El software de diagnóstico y apagado, si se instala adecuadamente en un PC conectado al SAI, permite acceder a todos los datos de funcionamiento, realizar ajustes y configuraciones de funciones especiales y controlar el apagado de los sistemas operativos Windows y Linux.



El software opcional permite el apagado jerárquico multiservidor y la gestión remota del SAI para cualquier sistema operativo en una red heterogénea (Windows, Novell, Linux y los Unix más comunes). Whad CAB está controlado por microprocesador y es capaz de mostrar mediante un panel de control LED las alarmas y los modos de funcionamiento que se describen a continuación:



• Funcionamiento normal
• Frecuencia de salida no sincronizada con la entrada
• Funcionamiento con batería
• Funcionamiento en bypass
• Módulo de alimentación defectuoso
• Sobrecarga
• Fallo general
• Conexión del neutro incorrecta
• Reserva de autonomía
• Fin de autonomía



Características Generales:

• Funcionamiento en línea de doble conversión
• Arquitectura de SAI convencional autónomo ampliable
• Rendimiento en neutro
• Forma de onda en funcionamiento red/batería Sinusoidal / Sinusoidal
• Tiempo de conmutación Cero



Características de entrada:

• Tensión nominal de entrada 230 V
• Rango de tensión de entrada 184V÷265V al 100% de carga
• Tensión mínima de funcionamiento de la red 110 V al 50% de carga
• Frecuencia de entrada 50 Hz ó 60 Hz (seleccionable por el usuario)
• Distorsión armónica total de la corriente de entrada (THDIin) 3%.
• Factor de potencia > 0,99
• Corriente de irrupción Máximo 100% de la corriente de carga



Características de salida (funcionamiento en red):

• Tensión nominal de salida 230 V ± 1%.
• Potencia de salida nominal/activa 1250 VA / 875 W
• Distorsión armónica total de la tensión de salida con carga lineal nominal 1
• Distorsión armónica total de la tensión de salida con carga nominal no lineal, P.F.=0,7 < 4 % Frecuencia nominal de salida
• Frecuencia nominal de salida 50 Hz o 60 Hz
• Tolerancia de la frecuencia de salida Sincronizada con la frecuencia de entrada; ± 1 % cuando no está sincronizada
• Factor de cresta de la corriente de salida 3,5:1



Características de salida (funcionamiento con batería):

• Tensión nominal de salida 230 V ± 1
• Frecuencia de salida 50 Hz o 60 Hz ± 1
• Potencia de salida nominal/activa 1250 VA / 875 W
• Distorsión armónica total de la tensión de salida con carga nominal no lineal, P.F.=0,7 < 1 %.



Características de la batería:

• Tipo de batería Plomo-ácido, sellada, sin mantenimiento
• Autonomía1 160 minutos a 50 W
• Capacidad de la unidad 9 Ah (12 V)
• Tensión batería SAI / módulo batería 36 V máx. (serie de 3*12V)
• Protección del módulo de baterías 2 fusibles por módulo de baterías
