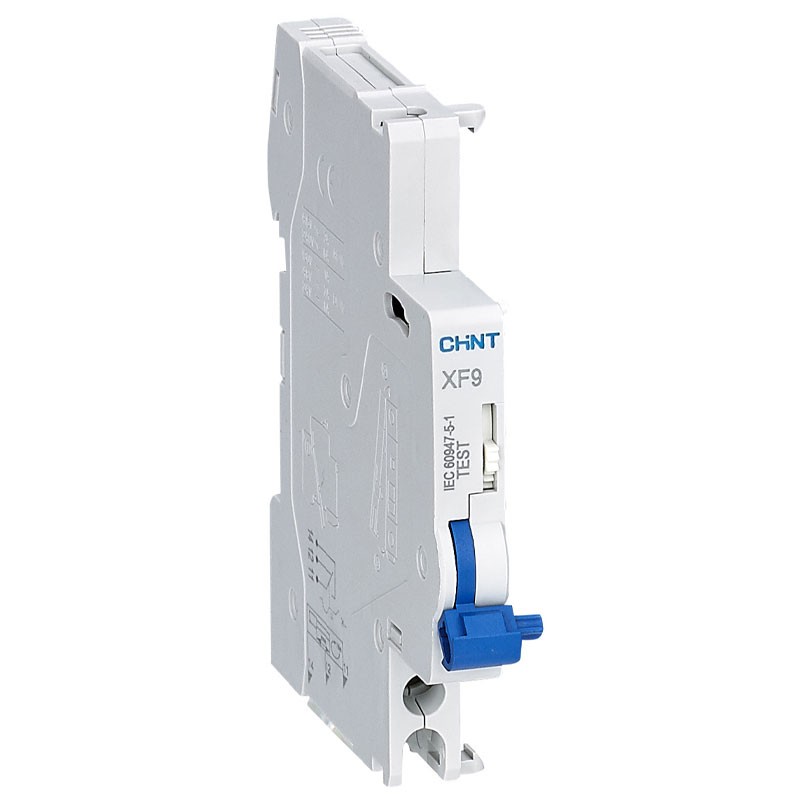

Contacto de señalización Chint XF9: indicación clara del estado de los dispositivos
El contacto de señalización Chint XF9 (código 184994) es un dispositivo útil para el monitoreo del estado de los dispositivos de protección magnetotérmicos y diferenciales (MCB/RCBO). La configuración 1NA+1NC permite señalar tanto la posición de apertura como de cierre de los contactos, proporcionando una indicación visual precisa del estado de conmutación del dispositivo.
Fácil montaje y compatibilidad
Este contacto de señalización se monta fácilmente en el lado izquierdo de los interruptores, gracias a un perno especial que facilita su instalación. Es compatible con las series NB1, NBH8, NB1L, NB310L, y permite colocar hasta dos contactos para un sistema de señalización en múltiples dispositivos.
Rendimiento y fiabilidad
El contacto XF9 está diseñado para resistir tensiones de hasta 500 V y para trabajar en ambientes con temperaturas comprendidas entre -5°C y +40°C. La tensión de aislamiento es de 500V, mientras que la tensión de resistencia al impulso alcanza 4 kV (1,2/50 µs), garantizando un rendimiento seguro y fiable a lo largo del tiempo. El dispositivo cumple con los estándares internacionales, con grados de protección IP20 que lo hacen resistente al polvo y a pequeñas infiltraciones de agua.
Duración y mantenimiento
Con una vida mecánica de 10.000 ciclos y una vida eléctrica de 6.050 ciclos, el contacto Chint XF9 está diseñado para durar mucho tiempo, incluso en aplicaciones de alta frecuencia de uso. La instalación y el mantenimiento se simplifican gracias a la conexión para cable de 2,5 mm², con un par de apriete de 0,8 N·m para garantizar una conexión segura.
| Datos generales |
|---|
| Valor nominal |
AC415 50/60Hz 3 Amperios - AC240 50/60Hz 6 Amperios |
| Configuración |
1NA+1NC |
| Tensión nominal de resistencia al impulso (1,2/50) Uimp |
4000 In |
| Tensión de TEST dieléctrica a la frecuencia ind. por 1 min |
2 kV |
| Tensión de aislamiento Ui |
500 In |
| Grado de contaminación |
2 |
| Vida eléctrica |
6.050 |
| Vida mecánica |
10.000 |
| Grado de protección |
IP20 |
| Temperatura ambiente |
-5/+40°C |
| Temperatura de almacenamiento |
-25/+70°C |
| Tipo de conexión terminal |
Cable 2,5mm² |
| Dimensiones del terminal superior/inferior para el cable AWG 18-14 |
0,8 N·m |
| Par de apriete |
7 In-Ibs |
