Lovato DMG2000: analizador de red modular para cuadros eléctricos

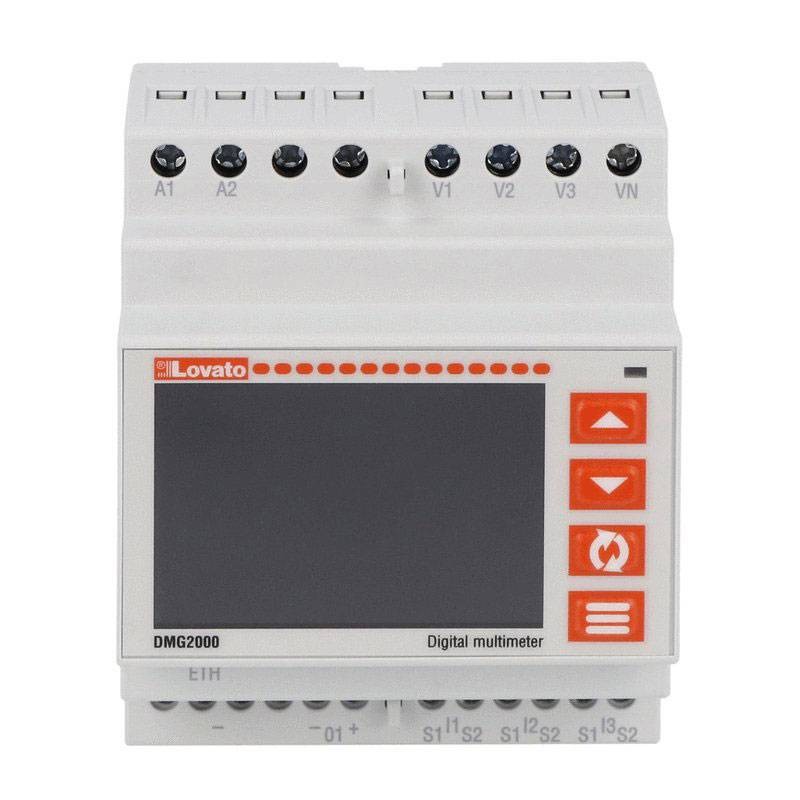

El multímetro analizador de red Lovato DMG2000 es un instrumento digital multifunción diseñado para la medición y supervisión de los principales parámetros eléctricos en instalaciones industriales, terciario y automatización de edificios. Gracias al formato modular en riel DIN de 35 mm, se integra fácilmente en los cuadros eléctricos, facilitando la adopción de un sistema de monitoreo energético sin revolucionar el cableado existente. La pantalla a color mejora la experiencia de uso: permite visualizar de manera clara tensiones, corrientes, potencias y energías, facilitando verificaciones rápidas durante pruebas, mantenimientos y diagnósticos.
Mediciones energéticas fiables: clase 0.5s para energía activa
Cuando el objetivo es contabilizar o analizar consumos, la precisión cuenta. DMG2000 ofrece una precisión de medición de la energía activa en Clase 0.5s según IEC/EN 62053-22, una especificación adecuada para muchas aplicaciones de monitoreo y reparto interno de los consumos. Para la energía reactiva, la clasificación es Clase 2 según IEC/EN 62053-23, útil para evaluar corrección del factor de potencia e ineficiencias relacionadas con las cargas inductivas, optimizando costos y rendimiento de la instalación.
Análisis armónico hasta el 63º orden: calidad de la energía bajo control
Con el aumento de inversores, UPS, fuentes de alimentación conmutadas e iluminación LED, la presencia de armónicas es cada vez más común. El DMG2000 integra análisis armónico hasta el 63º orden, una herramienta fundamental para identificar distorsiones y criticidades que pueden causar sobrecalentamientos, disparos intempestivos o reducción de la vida útil de los componentes. Tener estos datos directamente en el cuadro, con una visualización a color, ayuda a intervenir con mayor precisión en filtros, corrección del factor de potencia y balanceo de cargas.
Ethernet integrada: listo para supervisión e integración
La presencia del puerto Ethernet integrado hace que el DMG2000 sea particularmente conveniente en contextos donde se requiere la recopilación de datos centralizada. Conectándolo a la red LAN, puedes integrar el instrumento en sistemas de supervisión, monitoreo energético o mantenimiento predictivo, mejorando la visibilidad sobre los consumos y los parámetros eléctricos. Al no ser expandible, el DMG2000 es una solución compacta y completa pensada para quien quiere un dispositivo ya listo, sin módulos adicionales.
Instalación y compatibilidad con TA: sencillo en nuevas instalaciones y retrofit
El DMG2000 mide la corriente a través de transformadores de corriente (TA) con secundario /5A o /1A, una compatibilidad que facilita la instalación en nuevas instalaciones y la sustitución/actualización en cuadros existentes. La alimentación auxiliar 100240 VAC simplifica aún más la integración, adaptándose a las principales alimentaciones de cuadro.
| Alimentación auxiliar (Us) |
|---|
| Tensión nominal auxiliar AC |
100…240 VAC |
| Tensión nominal auxiliar DC |
110…250 VDC |
| Límites funcionamiento AC |
85…264 VAC |
| Límites funcionamiento DC |
93.5…300 VDC |
| Frecuencia de empleo |
45…66 Hz |
| Potencia absorbida máx |
3.2 VA |
| Potencia máxima disipada |
1.3 W |
| Entradas de medida de la tensión |
|---|
| Tensión nominal fase-fase (Ue) |
600 VAC |
| Tensión nominal fase-neutro (Ue) |
400 VAC |
| Rango medida fase-fase |
20…830 VAC |
| Rango medida fase-neutro |
10…480 VAC |
| Frecuencia de empleo |
45…66 Hz |
| Método de medida |
True RMS |
| Modo de inserción |
Líneas monofásicas, bifásicas, trifásicas con o sin neutro, trifásico balanceado |
| Entradas de corriente |
|---|
| Corriente nominal (Ie) |
1 / 5 A |
| Rango de medida |
0.01…1.2 A / 0.01…6 A |
| Método de medida |
TRMS |
| Sobrecargabilidad |
+20% Ie desde TA externo con secundario 5A |
| Precisión |
|---|
| Tensión de fase |
±0.2% |
| Tensión concatenada |
±0.2% |
| Corriente |
±0.2% |
| Frecuencia |
±0.05% |
| Potencia activa |
±0.5% |
| Energía activa |
Clase 0.5s (IEC/EN 62053-22) |
| Energía reactiva |
Clase 2 (IEC/EN 62053-23) |
| Aislamientos |
|---|
| Tensión nominal de aislamiento |
690 V (IEC/EN) |
| Tensión nominal de resistencia a impulso (Uimp) |
9.5 kV |
| Tensión de resistencia a la frecuencia de operación |
5.2 kV |
| Funciones |
|---|
| Análisis armónico |
Hasta el 63º orden |
| Lógica PLC programable |
No |
| Puerto de comunicación |
Ethernet |
| Función gateway Ethernet-RS485 |
Sí |
