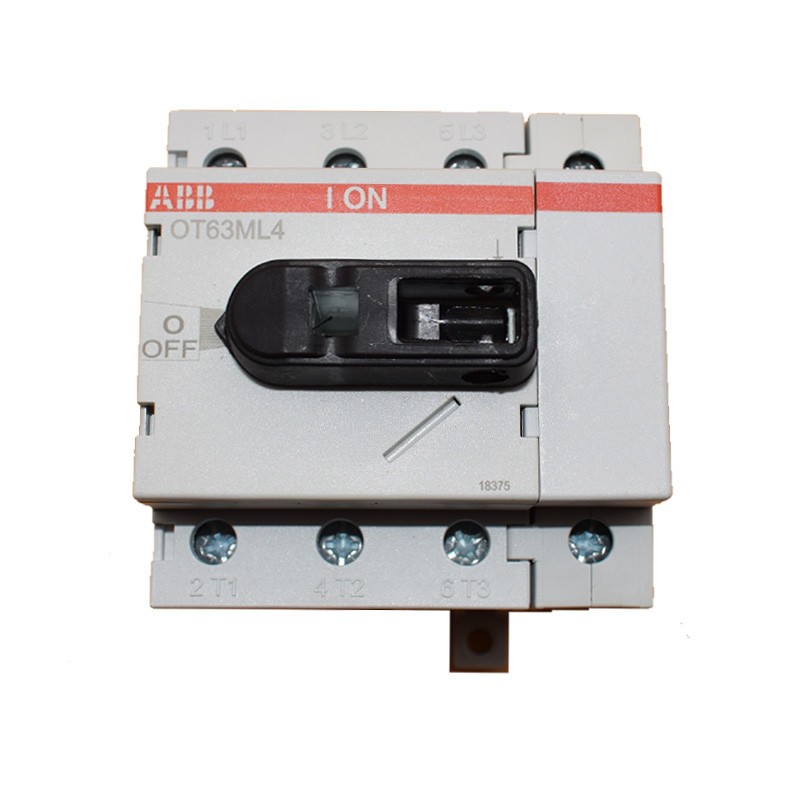

Interruptor de desconexión ABB OT63ML4 4X80A 4 Polos M306400
ABB M306400
6417019168852
Interruptor rotativo ABB OT63ML4, con las siguientes características:
- Corriente térmica convencional en aire libre (Ith):q = 40 °C 80 A
- Corriente térmica convencional (Ithe): Totalmente cerrado 80 A
- Tensión soportada a impulso (Uimp):8 kV
- Tensión nominal de aislamiento (Ui):según IEC/EN 60664-1 750 V
- Tensión asignada de servicio: Circuito principal 750 V
- Capacidad asignada de cierre en cortocircuito (Icm):(690 V) 2,1 kA
- Corriente nominal de corta duración (Icw): durante 1 s 1 kA
- Pérdida de potencia: en condiciones nominales de funcionamiento por polo 2,8 W
- Grado de contaminación: 3
- Tipo de asa: asa y eje no incluidos
65,45 €
Artículos disponibles: 5
También se puede pagar sin intereses en 3 cuotas de:
21,82€
Diseñado para la desconexión de líneas eléctricas según EN 60947-3, permitiendo el mantenimiento seguro de los dispositivos conectados aguas abajo, y para el control de carga. El mecanismo de apertura rápida y segura garantiza un rendimiento muy elevado tanto en corriente alterna como continua.
Otras características:
- Separación de fases: Estándar
- Modo de funcionamiento: Funcionamiento frontal
- Normas de referencia: IEC 60947-3
- Funciones especiales: No
- Tipo de montaje: Montaje en base
- Número de polos: 4
- Sección de cable: Cu 1,5 ... 35 mm²
- Grado de protección: Frontal IP20
- Tipo de sujeción: Terminales de tornillo
- Par de apriete: según IEC 60947-1 2 Nm
- Resistencia mecánica: 20000
- Par de apriete: según IEC 60947-1 2 Nm
Dimensiones:
- Anchura: 70 mm
- Altura: 91,5 mm
- Profundidad: 73 mm
- Peso neto: 0,31 kg
Corriente nominal de funcionamiento AC-22A (Ie):
- (380 ... 415 V) 80 A
- (500 V) 80 A
- (690 V) 80 A
Corriente nominal de funcionamiento AC-23A (Ie):
- (380 ... 415 V) 75 A
- (500 V) 58 A
- (690 V) 20 A
Corriente nominal de servicio AC-23a (Pe):
- (220 ... 240 V) 11 kW
- (400 ... 415 V) 22 kW
- (500 V) 22 kW
- (690 V) 15 kW
Corriente nominal condicional de cortocircuito (Inc):
- (100 A con fusible, ≤415 V) 50 kA
- (100 A fusible, 500 V) 100 kA
- (fusible 80 A, 690 V) 50 kA
