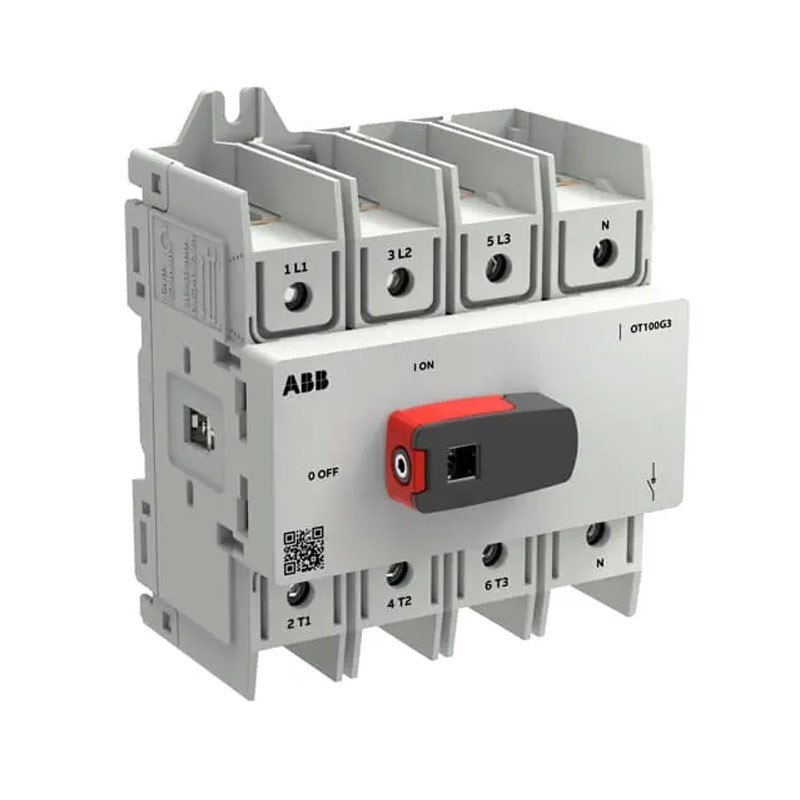

Seccionador Abb OT100G3-4BSN2 100A 4P IP20
ABB OT100G3-4BSN2
6417019925462
Seccionador ABB OT100G3-4BSN2 de 100A a 4 polos, serie OT Plus, con accionamiento frontal, montaje en carril DIN y manija bloqueable. Ideal para cuadros eléctricos industriales y terciarios.
-
Corriente nominal: 100 A
-
Número de polos: 4
-
Tensión máxima de funcionamiento UL/CSA: 600 V
-
Grado de protección: IP20
-
Accionamiento: frontal
-
Montaje: en base / carril DIN
-
Terminales: de tornillo integrados
-
Manija de perilla bloqueable
-
Serie: ABB OT Plus
54,17 €
Artículos disponibles: 1
También se puede pagar sin intereses en 3 cuotas de:
18,06€
Seccionador Abb OT100G3-4BSN2 confiable para cuadros eléctricos
El seccionador ABB OT100G3-4BSN2 forma parte de la serie OT Plus, diseñada para garantizar máxima seguridad, confiabilidad y facilidad de instalación en los cuadros eléctricos de distribución industriales y terciarios.
La función de seccionamiento permite la interrupción segura del suministro eléctrico para operaciones de mantenimiento o emergencia.
Configuración de 4 polos para aplicaciones trifásicas
La configuración de 4 polos hace que el dispositivo sea ideal para instalaciones trifásicas con neutro, asegurando el seccionamiento completo de todas las líneas activas.
La corriente nominal de 100 A lo hace adecuado para cuadros de potencia media-alta.
Instalación sencilla y versátil
El seccionador es:
- Montable en riel DIN
- Compatible con cuadros con orificio DIN de 45 mm
- Equipado con terminales de tornillo integrados para una conexión rápida y segura
La estructura compacta facilita la integración incluso en cuadros con espacio reducido.
Manija frontal bloqueable para máxima seguridad
La manija de perilla de montaje directo está diseñada para el accionamiento frontal y es bloqueable, permitiendo el bloqueo en posición OFF durante intervenciones de mantenimiento, aumentando el nivel de seguridad de la instalación.
También está preparado para el uso de eje de mando, útil para el funcionamiento interno en los cuadros.
| DIMENSIONES Y PESO | |
|---|---|
| Ancho del producto | 95,5 mm |
| Altura del producto | 123 mm |
| Profundidad del producto | 74,6 mm |
| Peso neto del producto | 0,521 kg |
| CONEXIONES Y SECCIONES DE CABLES | |
| Secciones de cables – circuito principal | Flexible con casquillo 1/2x Cu 2,5…4 mm² Sólido 1/2x Cu 2,5…6 mm² Flexible 1x Cu 2,5…70 mm² Flexible 2x Cu 2,5…25 mm² Trenzado 2x Cu 2,5…25 mm² |
| CARACTERÍSTICAS ELÉCTRICAS | |
| Corriente térmica convencional en aire libre (Ith) | 100 A |
| Corriente térmica convencional (Ithe) | 100 A |
| Tensión nominal de aislamiento (Ui) | 800 V (IEC 60947-1) |
| Tensión de resistencia a impulso (Uimp) | 8 kV |
| Tensión nominal de funcionamiento | Circuito principal 800 V |
| Pérdida de potencia | 3,7 W por polo (condiciones nominales) |
| CORRIENTES NOMINALES DE FUNCIONAMIENTO | |
| AC-21A (Ie) | 100 A (415 V) 100 A (690 V) 80 A (800 V AC) |
| AC-22A (Ie) | 100 A (415 V) 100 A (690 V) 45 A (800 V) |
| AC-23A (Ie) | 100 A (415 V) 63 A (690 V) |
| Potencia nominal AC-23A (Pe) | 55 kW (415 V) 55 kW (690 V) |
| CORTOCIRCUITO | |
| Corriente de cortocircuito condicional (Inc) | 50 kA (fusible 125 A, 415 V) 50 kA (fusible 80 A, 690 V) |
| Poder de cierre en cortocircuito (Icm) | 4,8 kA (690 V) |
| Corriente admisible de corta duración (Icw) | 2,5 kA por 1 s 3,3 kA por 0,2 s |
| CARACTERÍSTICAS CONSTRUCTIVAS | |
| Número de polos | 4P |
| Cuarto polo | Conmutado – cierre tardío / apertura anticipada |
| Posición del cuarto polo | Lado derecho |
| Modo operativo | Frontal |
| Tipo de montaje | Base / riel DIN |
| Posición de terminales de líneas | Desde arriba o desde abajo |
| Tipo de terminal | Terminales de tornillo |
| MANIJA Y CONTROL | |
| Tipo de manija | Manija de perilla |
| Color de la manija | Negro |
| Longitud de la manija | 37 mm |
| Manija externa y eje | No incluidos |
| Control | Mecanismo en la parte superior |
| PROTECCIÓN Y CONFIABILIDAD | |
| Grado de protección | IP20 (frontal) |
| Grado de contaminación | 3 |
| Duración mecánica | 100.000 operaciones |
| Contactos auxiliares máx | 4 NO + 4 NC |
| INSTALACIÓN | |
| Destornillador recomendado | Hexágono 4 |
| Pareja de apriete | 6 N·m (IEC 60947-1) |
| Pareja de apriete UL/CSA | 53 lbf·in |
| Longitud de pelado del cable | 16–18 mm / 0.63–0.71 in |
| CERTIFICACIONES Y ESTÁNDARES | |
| Normas de referencia | IEC 60947-3 UL 98 CSA C22.2 n.4 |
| CLASIFICACIÓN UL / CSA | |
| Tensión máxima UL/CSA | 600 V |
| Amperaje UL/CSA | 100 A |
| Potencia de motores UL/CSA | 5 Hp (110–120 V AC, 1~) 15 Hp (240 V AC, 1~) 25 Hp (440–480 V AC, 1~) 30 Hp (550–600 V AC, 1~) 10 Hp (110–120 V AC, 3~) 30 Hp (240 V AC, 3~) 50 Hp (440–480 V AC, 3~) 60 Hp (550–600 V AC, 3~) |
