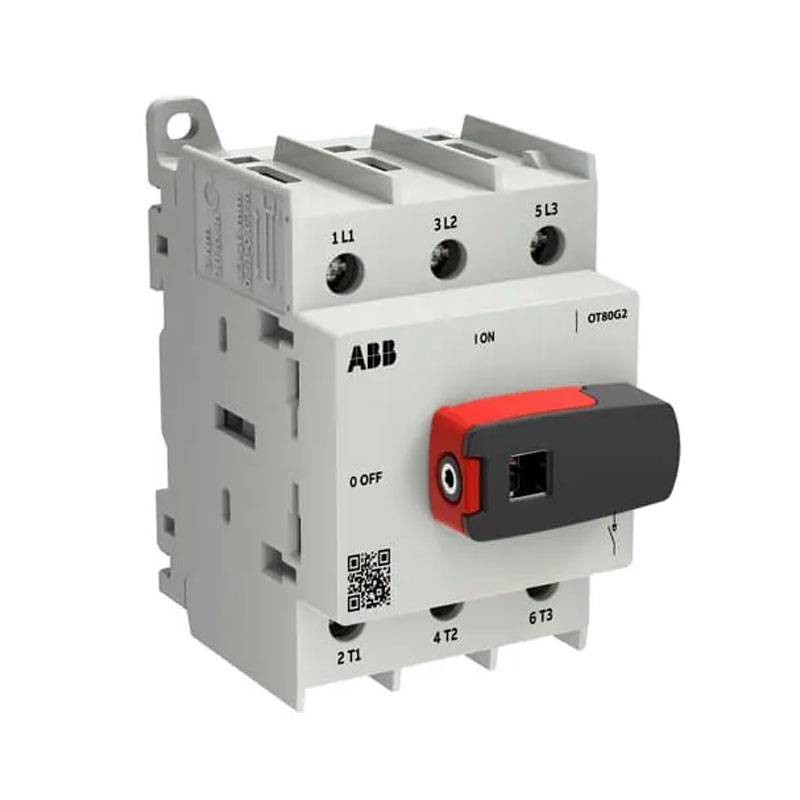

Seccionador Abb OT80G2-3BS 80A 3 polos OT80G2-3BS
ABB OT80G2-3BS
6417019925844
El seccionador ABB OT80G2-3BS 80A 3 polos (OT Plus, marco G2) es ideal para cuadros BT: accionamiento frontal, montaje en base o riel DIN y manija de pomo bloqueable para un seccionamiento seguro y práctico.
-
3 polos 80A (Marco G2) para seccionamiento fiable en distribución BT
-
Montaje en placa de fondo / riel DIN, adecuado para cuadros con orificio DIN 45 mm
-
Mando frontal con manija de pomo bloqueable (negra)
-
Terminales de tornillo integrados, cableado hasta 35 mm² (1x Cu)
-
Rendimiento elevado: Ui 800 V, Uimp 8 kV, Inc 50 kA (con fusible 80A, 690 V)
-
Duración mecánica hasta 100.000 operaciones.
29,72 €
Artículos disponibles: 8
: 2
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Seccionador ABB OT80G2-3BS: aislamiento seguro para cuadros y líneas trifásicas
El ABB OT80G2-3BS es un interruptor-seccionador tripolar de la serie OT Plus, diseñado para ofrecer una maniobra sencilla y un seccionamiento seguro en líneas trifásicas. Es la solución ideal cuando necesitas garantizar el aislamiento eléctrico de un circuito durante mantenimientos, intervenciones en máquinas o procedimientos de seguridad en cuadro. El accionamiento frontal hace que la maniobra sea inmediata y bien visible, mientras que la protección frontal IP20 contribuye a una gestión más segura en el compartimento del cuadro.
Gracias a la capacidad de 80 A, es perfecto para líneas de distribución, subcuadros, seccionamiento de usuarios y alimentaciones de máquinas donde se requiere un mando robusto y fiable.
Instalación rápida: guía DIN o placa de fondo y orificio DIN 45 mm
Este modelo está pensado para la cuadristica: puedes instalarlo en placa de fondo o directamente en guía DIN, manteniendo un diseño ordenado y compacto. Es adecuado para cuadros con orificio DIN de 45 mm, útil para configuraciones con mando en puerta o pasos dedicados. Los terminales de tornillo integrados aceleran la conexión y hacen que la instalación sea más estable con el tiempo, reduciendo aflojamientos debidos a vibraciones o ciclos térmicos.
Nota práctica: manija externa y eje no están incluidos; están disponibles como accesorios si se necesita un mando externo o en puerta de cuadro.
Cableado flexible: amplia compatibilidad con secciones de cable
El seccionador soporta diferentes tipos de conductores y secciones, haciéndolo versátil en retrofit y nuevas instalaciones. Para el circuito principal se permiten, por ejemplo:
-
1× Cu flexible o trenzado 1,535 mm²
-
2× Cu flexible o trenzados 1,516 mm²
-
Conductores sólidos y flexibles con puntera en las secciones indicadas (hasta 6 mm² para sólidos 1/2x)
Esta flexibilidad facilita la integración tanto en cuadros compactos como en cuadros de distribución con cables de sección más importante.
Prestaciones eléctricas: hasta 800 V y alta resistencia al cortocircuito
Con Ui 800 V y Uimp 8 kV, el OT80G2-3BS es adecuado para instalaciones en baja tensión con buenos márgenes de aislamiento. La corriente de cortocircuito condicional Inc 50 kA (con fusible de 80 A, 690 V) lo hace idóneo para instalaciones donde la perspectiva de fallo puede ser elevada. En categoría de empleo AC-23A gestiona hasta 80 A a 415 V y 40 A a 690 V, con potencias hasta 45 kW (415 V) y 37 kW (690 V), ideal también para seccionamiento en maniobra de cargas más exigentes.
| DATOS TÉCNICOS GENERALES | |
|---|---|
| Número de polos | 3P |
| Tipo de montaje | Montaje en base / guía DIN |
| Modo operativo | Frontal |
| Grado de protección (frontal) | IP20 |
| Grado de contaminación | 3 |
| SECCIONES DE LOS CABLES – CIRCUITO PRINCIPAL | |
| Conductores flexibles con puntera | 1/2x Cu 1,5…4 mm² |
| Conductores sólidos | 1/2x Cu 1,5…6 mm² |
| Conductores flexibles | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Conductores trenzados | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| CARACTERÍSTICAS ELÉCTRICAS | |
| Corriente térmica convencional en aire libre (Ith) | 80 A |
| Corriente térmica convencional (Ithe) | 80 A |
| Tensión nominal de aislamiento (Ui) | 800 V (IEC 60947-1) |
| Tensión nominal de funcionamiento | Circuito principal: 800 V |
| Tensión de resistencia a impulso (Uimp) | 8 kV |
| CORRIENTES NOMINALES DE FUNCIONAMIENTO | |
| AC-21A (Ie) | 80 A @ 415 V 80 A @ 690 V |
| AC-22A (Ie) | 80 A @ 415 V 80 A @ 690 V |
| AC-23A (Ie) | 80 A @ 415 V 40 A @ 690 V |
| Potencia nominal AC-23A (Pe) | 45 kW @ 415 V 37 kW @ 690 V |
| CORTOCIRCUITO Y RESISTENCIA | |
| Corriente de cortocircuito condicional (Inc) | 50 kA (fusible 80 A, 690 V) |
| Poder de cierre en cortocircuito (Icm) | 3,5 kA @ 690 V |
| Corriente de corta duración (Icw) | 1,5 kA por 1 s 2,5 kA por 0,2 s |
| PÉRDIDAS Y DISIPACIÓN | |
| Pérdida de potencia por polo | 3,4 W (condiciones operativas nominales) |
| MANDO Y MANIJA | |
| Tipo de manija | Manija de pomo |
| Color de la manija | Negro |
| Longitud de la manija | 37 mm |
| Tipo de bloqueo | Candado |
| Manija externa y eje | No incluidos |
| CONTACTOS AUXILIARES | |
| Número máximo de contactos montables | 4 NO + 4 NC |
| DURACIÓN Y FIABILIDAD | |
| Duración mecánica | 100.000 operaciones |
| CONECTORES | |
| Tipo de terminal | Terminales de tornillo |
| Destornillador recomendado | Pozidriv 2 |
| Pareja de apriete | 2 N·m (IEC 60947-1) |
| Longitud de pelado del cable | 13–16 mm (0,51–0,63 in) |
| DATOS UL / CSA | |
| Tensión máxima de funcionamiento | 600 V |
| Amperaje UL / CSA | 80 A |
| Clasificación UL / CSA | Monofásico: • 110–120 V: 2 Hp • 240 V: 10 Hp • 440–480 V: 20 Hp • 550–600 V: 20 Hp Trifásico: • 110–120 V: 5 Hp • 240 V: 20 Hp • 440–480 V: 40 Hp • 550–600 V: 40 Hp |
| Dimensiones del cable UL / CSA | 1x 16–2 AWG 2x 16–8 AWG |
| Pareja de apriete UL / CSA | 18 lbf·in |
| NORMAS DE REFERENCIA | |
| Normativas | IEC 60947-3 UL 60947-4-1 CSA C22.2 n.14 |
| DIMENSIONES Y PESO | |
| Ancho | 52,5 mm |
| Altura | 91,5 mm |
| Profundidad | 73 mm |
| Peso neto | 0,251 kg |
