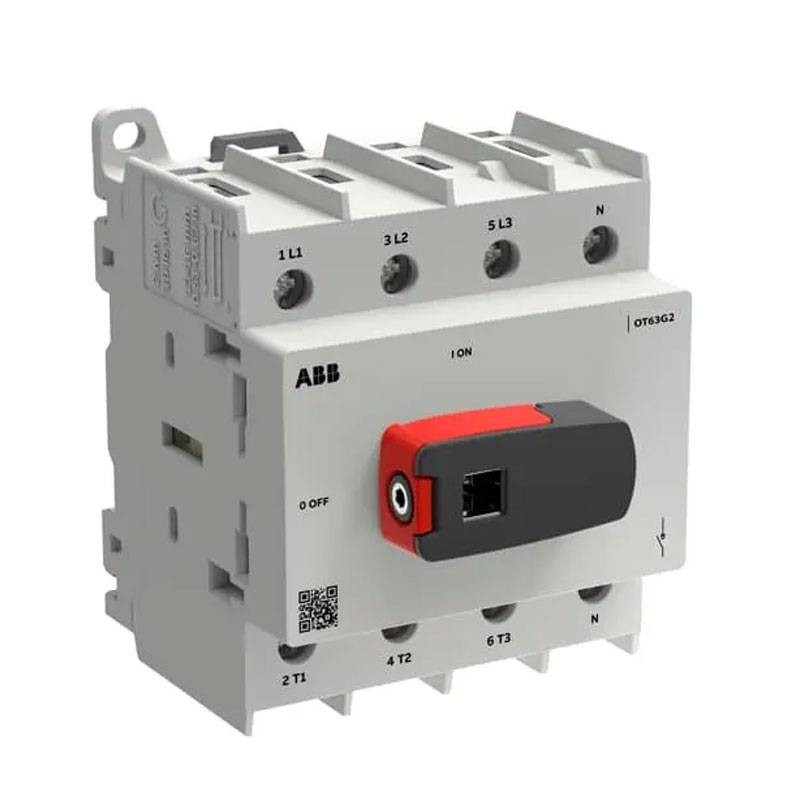

Seccionador Abb OT63G2-4BSN2 63A 4 polos OT63G2-4BSN2
ABB OT63G2-4BSN2
6417019925943
Seccionador ABB OT63G2-4BSN2 63A 4 polos de la serie OT Plus asegura un seccionamiento seguro en cuadros BT: accionamiento frontal, montaje DIN/base, manija bloqueable con candado y altas prestaciones hasta 800 V.
-
4 polos 63A (serie ABB OT Plus) con accionamiento frontal
-
Montaje en base / carril DIN, adecuado para cuadros con orificio DIN 45 mm
-
Manija de pomo bloqueable con candado (color negro) y terminales de tornillo integrados
-
4° polo conmutado (ruptura tardía / cierre anticipado) en posición derecha
-
Prestaciones BT: Ui 800 V, Uimp 8 kV, Inc 50 kA (con fusible 80A, 690 V).
26,35 €
Artículos disponibles: 8
: 2
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Seccionador ABB OT63G2-4BSN2: aislamiento y maniobra segura en cuadro
El seccionador ABB OT63G2-4BSN2 es un interruptor-seccionador diseñado para ofrecer una maniobra fiable y un seccionamiento visible y seguro en los cuadros de distribución en baja tensión. Forma parte de la gama OT Plus, apreciada por su robustez constructiva y por la facilidad de integración en centralitas y cuadros industriales. La configuración de 4 polos lo hace ideal para aplicaciones trifásicas con neutro, donde es fundamental aislar completamente el circuito durante mantenimientos, intervenciones o procedimientos de seguridad.
Gracias al accionamiento frontal, el operador gestiona el comando directamente desde el frente del cuadro con una maniobra clara e inmediata. La protección frontal IP20 contribuye a hacer más segura la gestión en ambientes técnicos y compartimentos de cuadro.
Montaje DIN/base e instalación ordenada: pensado para cuadros
Este modelo está diseñado para una instalación rápida: es montable en guía DIN o en base, adaptándose a los diseños más comunes en cuadros. Es indicado para cuadros con orificio DIN de 45 mm, útil en configuraciones con comando en puerta o paso dedicado. Los terminales de tornillo integrados simplifican el cableado y permiten aprietes estables, reduciendo tiempos de instalación y mejorando la fiabilidad de la conexión a lo largo del tiempo.
Un detalle importante para el diseño: la manija externa y el eje para comando en puerta pueden solicitarse como accesorios (no incluidos), mientras que la maniobra con pomo está pensada para montaje directo en el dispositivo.
4° polo conmutado: gestión del neutro con función simultánea
El seccionador incluye el cuarto polo en posición lado derecho, con función conmutada y lógica late-break / early-make: una característica útil cuando se necesita una gestión controlada de la apertura/cierre del cuarto polo respecto a los otros contactos. Es una ventaja en muchas aplicaciones donde el neutro o un circuito auxiliar deben seguir una secuencia definida, mejorando la seguridad operativa y la coherencia de maniobra.
Prestaciones eléctricas elevadas: hasta 800 V y alta resistencia a fallos
Con 63 A de corriente térmica convencional (Ith/Ithe) y parámetros de aislamiento importantes (Ui 800 V, Uimp 8 kV), el OT63G2-4BSN2 es adecuado para cuadros BT donde se necesitan márgenes de seguridad y fiabilidad. La capacidad de cortocircuito condicional Inc 50 kA (con fusible de 80 A, 690 V) lo hace idóneo para instalaciones con niveles de fallo relevantes, mientras que la duración mecánica hasta 100.000 operaciones soporta usos frecuentes en contextos industriales.
| DATOS TÉCNICOS GENERALES | |
|---|---|
| Número de polos | 4P |
| Tipo de montaje | Montaje en base / guía DIN |
| Modalidad operativa | Frontal |
| Grado de protección (frontal) | IP20 |
| Grado de contaminación | 3 |
| SECCIONES DE LOS CABLES – CIRCUITO PRINCIPAL | |
| Conductores flexibles con casquillo | 1/2x Cu 1,5…4 mm² |
| Conductores sólidos | 1/2x Cu 1,5…6 mm² |
| Conductores flexibles | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Conductores de hilo | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| CARACTERÍSTICAS ELÉCTRICAS | |
| Corriente térmica convencional en aire libre (Ith) | 63 A |
| Corriente térmica convencional (Ithe) | 63 A |
| Tensión nominal de aislamiento (Ui) | 800 V (IEC 60947-1) |
| Tensión nominal de funcionamiento | Circuito principal: 800 V |
| Tensión de resistencia a impulso (Uimp) | 8 kV |
| CORRIENTES NOMINALES DE FUNCIONAMIENTO | |
| AC-21A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-22A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-23A (Ie) | 63 A @ 415 V 32 A @ 690 V |
| Potencia nominal AC-23A (Pe) | 30 kW @ 415 V 30 kW @ 690 V |
| CORTOCIRCUITO Y RESISTENCIA | |
| Corriente de cortocircuito condicional (Inc) | 50 kA (fusible 80 A, 690 V) |
| Poder de cierre en cortocircuito (Icm) | 3,5 kA @ 690 V |
| Corriente de corta duración (Icw) | 1,5 kA por 1 s 2,5 kA por 0,2 s |
| PÉRDIDAS Y DISIPACIÓN | |
| Pérdida de potencia por polo | 2,2 W (condiciones operativas nominales) |
| MANDO Y MANIJA | |
| Tipo de manija | Manija de pomo |
| Color de la manija | Negro |
| Longitud de la manija | 37 mm |
| Tipo de bloqueo | Candado |
| Manija externa y eje | No incluidos |
| CUARTO POLO | |
| Posición del cuarto polo | Lado derecho |
| Tipo de cuarto polo | Conmutado – función simultánea Ruptura tardía / Cierre anticipado |
| CONTACTOS AUXILIARES | |
| Número máximo de contactos montables | 4 NO + 4 NC |
| DURACIÓN Y FIABILIDAD | |
| Duración mecánica | 100.000 operaciones |
| CONEXIONES | |
| Tipo de terminal | Terminales de tornillo |
| Destornillador recomendado | Pozidriv 2 |
| Pareja de apriete | 2 N·m (IEC 60947-1) |
| Longitud de desforre del cable | 13–16 mm (0,51–0,63 in) |
| NORMAS DE REFERENCIA | |
| Normativas | IEC 60947-3 UL 60947-4-1 CSA C22.2 n.14 |
| DIMENSIONES Y PESO | |
| Ancho | 70 mm |
| Altura | 91,5 mm |
| Profundidad | 73 mm |
| Peso neto | 0,321 kg |
