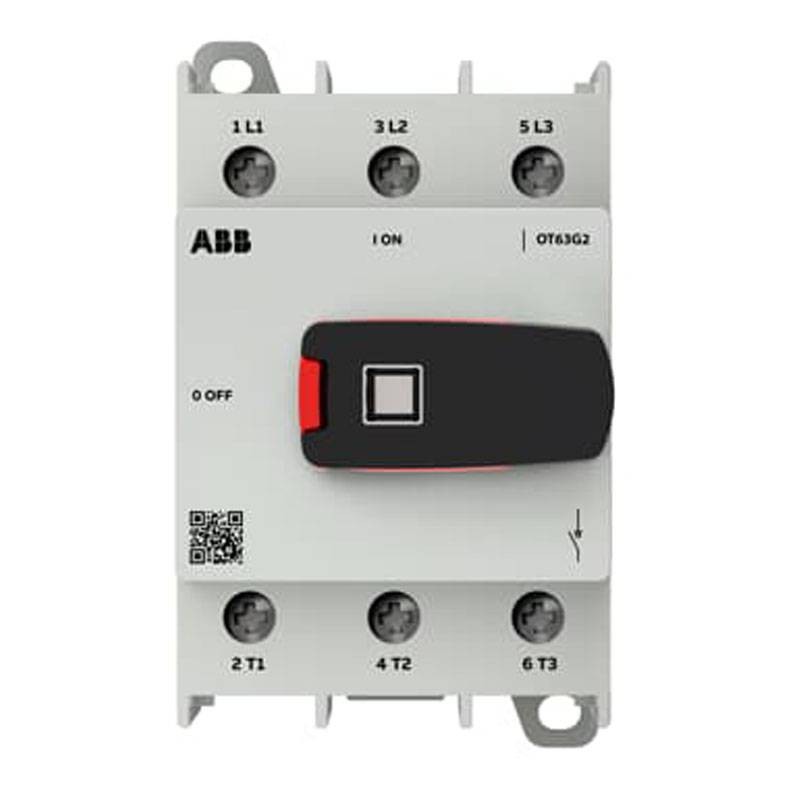

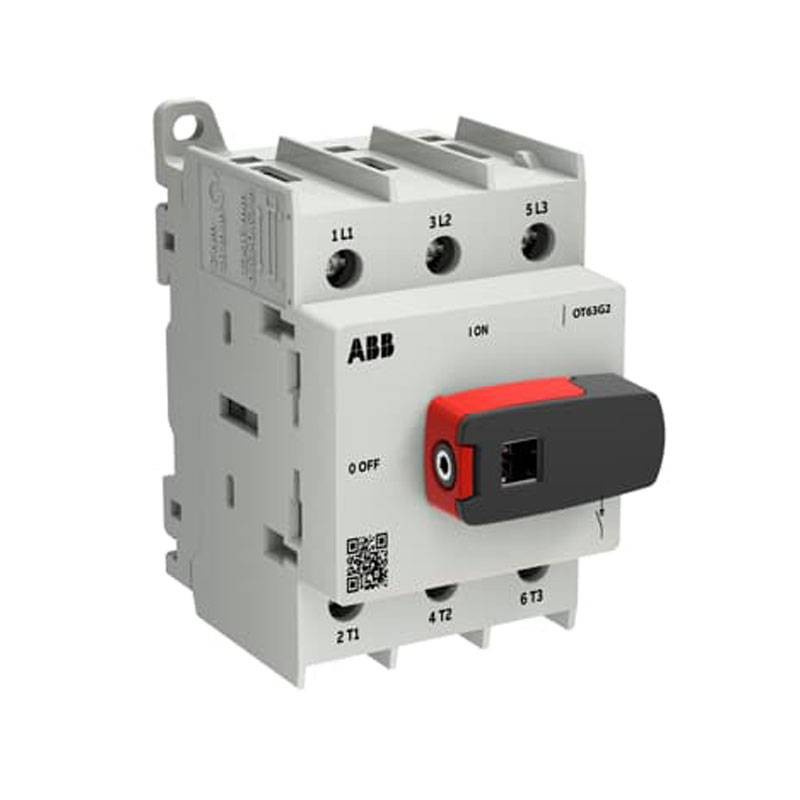

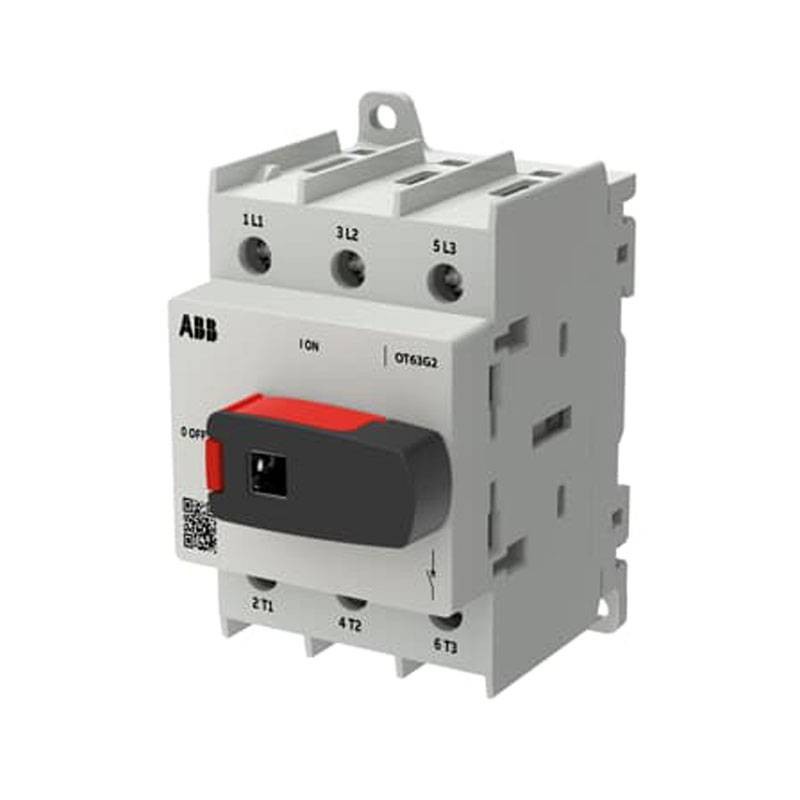

Seccionador Abb OT63G2-3BS 63A 3 polos OT63G2-3BS
ABB OT63G2-3BS
6417019925837
El seccionador ABB OT63G2-3BS 63A 3 polos (serie OT Plus) ofrece seccionamiento seguro y maniobra frontal en cuadros BT: montaje DIN/base, terminales de tornillo y manija de pomo bloqueable para mantenimientos rápidos y protegidos.
-
3 polos 63A para líneas trifásicas en baja tensión
-
Montaje en base / guía DIN con mando frontal
-
Manija de pomo negra bloqueable (manija externa y eje no incluidos)
-
Terminales de tornillo con amplia capacidad de cableado hasta 35 mm² (1x Cu)
-
Prestaciones: Ui 800 V, Uimp 8 kV, Inc 50 kA (con fusible 80A, 690 V)
-
Duración mecánica hasta 100.000 operaciones e IP20 frontal.
19,62 €
Artículos disponibles: 8
: 2
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Seccionador ABB OT63G2-3BS: aislamiento fiable para cuadros y distribución
El ABB OT63G2-3BS es un interruptor-seccionador tripolar diseñado para garantizar un seccionamiento claro y seguro en los cuadros eléctricos de baja tensión. Es la elección ideal cuando se necesita aislar un circuito trifásico para mantenimiento, intervenciones en máquinas o asegurar una línea. Perteneciendo a la serie OT Plus, combina robustez y practicidad de instalación, con un mando frontal inmediato y una construcción pensada para la cuadristica profesional.
La protección IP20 en el frente ayuda a reducir el riesgo de contactos accidentales durante las operaciones en el cuadro, mientras que la maniobra con pomo hace que la apertura/cierre sea rápida e intuitiva.
Montaje DIN o sobre base: flexibilidad para la cuadristica
Este modelo soporta montaje sobre base o sobre guía DIN, facilitando tanto nuevas realizaciones como retrofits. Los bornes de tornillo integrados aseguran un apriete estable y una conexión fiable en el tiempo, reduciendo el riesgo de aflojamientos debidos a vibraciones y ciclos térmicos. La manija con pomo es bloqueable, característica fundamental para procedimientos de lockout/tagout y para prevenir reactivaciones involuntarias durante trabajos en curso.
Nota: para mando en puerta o necesidades de accionamiento externo, manija externa y eje están disponibles como accesorios pero no incluidos.
Cableado sencillo: amplia compatibilidad con secciones y tipos de conductores
El OT63G2-3BS es adecuado para diversas configuraciones de cableado del circuito principal, útil cuando se trabaja en cuadros con cables de secciones diferentes:
-
1× Cu flexible/trenzado 1,535 mm²
-
2× Cu flexible/trenzados 1,516 mm²
-
Conductores sólidos y flexibles con férula en las gamas indicadas (hasta 6 mm² para sólidos 1/2x)
La longitud de pelado recomendada es 1316 mm y el apriete se realiza con par 2 N·m (Pozidriv 2), para una instalación ordenada y repetible.
Prestaciones eléctricas: Ui 800 V y alta resistencia al cortocircuito
Con Ith/Ithe 63 A, Ui 800 V y Uimp 8 kV, el seccionador es adecuado para cuadros BT con buenos márgenes de aislamiento. La corriente de cortocircuito condicional Inc 50 kA (con fusible 80 A, 690 V) lo hace idóneo también donde la perspectiva de fallo es elevada. En categoría AC-23A gestiona 63 A a 415 V y 32 A a 690 V, con potencia operativa hasta 30 kW a 415/690 V, cubriendo muchas aplicaciones de maniobra de cargas en ámbito industrial.
| DATOS TÉCNICOS GENERALES | |
|---|---|
| Número de polos | 3P |
| Tipo de montaje | Montaje sobre base / guía DIN |
| Modalidad operativa | Frontal |
| Grado de protección (frontal) | IP20 |
| Grado de contaminación | 3 |
| CAPACIDAD DE CONEXIÓN – CIRCUITO PRINCIPAL | |
| Conductores flexibles con férula | 1/2x Cu 1,5…4 mm² |
| Conductores sólidos | 1/2x Cu 1,5…6 mm² |
| Conductores flexibles | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Conductores trenzados | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| CARACTERÍSTICAS ELÉCTRICAS | |
| Corriente térmica convencional en aire libre (Ith) | 63 A |
| Corriente térmica convencional (Ithe) | 63 A |
| Tensión nominal de aislamiento (Ui) | 800 V (IEC 60947-1) |
| Tensión nominal de funcionamiento | Circuito principal: 800 V |
| Tensión de resistencia al impulso (Uimp) | 8 kV |
| CORRIENTES NOMINALES DE FUNCIONAMIENTO | |
| AC-21A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-22A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-23A (Ie) | 63 A @ 415 V 32 A @ 690 V |
| Potencia operativa nominal AC-23A (Pe) | 30 kW @ 415 V 30 kW @ 690 V |
| CORTOCIRCUITO Y RESISTENCIA | |
| Corriente de cortocircuito condicional (Inc) | 50 kA (fusible 80 A, 690 V) |
| Capacidad de cierre en cortocircuito (Icm) | 3,5 kA @ 690 V |
| Corriente de corta duración (Icw) | 1,5 kA por 1 s 2,5 kA por 0,2 s |
| PÉRDIDAS Y DISIPACIÓN | |
| Pérdida de potencia por polo | 2,2 W (condiciones operativas nominales) |
| MANDO Y BLOQUEO | |
| Tipo de manija | Manija de pomo |
| Color de la manija | Negro |
| Longitud de la manija | 37 mm |
| Tipo de bloqueo | Candado |
| Manija externa y eje | No incluidos |
| CONTACTOS AUXILIARES | |
| Número máximo de contactos montables | 4 NO + 4 NC |
| DURACIÓN MECÁNICA | |
| Duración | 100.000 operaciones |
| CONEXIONES | |
| Tipo de terminal | Terminales de tornillo |
| Destornillador recomendado | Pozidriv 2 |
| Pareja de apriete | 2 N·m (IEC 60947-1) |
| Longitud de pelado | 13–16 mm (0,51–0,63 in) |
| DATOS UL / CSA | |
| Tensión máxima de operación | 600 V |
| Corriente nominal UL / CSA | 63 A |
| Potencia nominal UL / CSA | Monofásico: • 110–120 V: 2 Hp • 240 V: 7,5 Hp • 440–480 V: 15 Hp • 550–600 V: 15 Hp Trifásico: • 110–120 V: 5 Hp • 240 V: 15 Hp • 440–480 V: 30 Hp • 550–600 V: 30 Hp |
| Dimensiones del cable UL / CSA | 1x 16–2 AWG 2x 16–8 AWG |
| Pareja de apriete UL / CSA | 18 lbf·in |
| NORMAS DE REFERENCIA | |
| Normativas | IEC 60947-3 UL 60947-4-1 CSA C22.2 n.14 |
| DIMENSIONES Y PESO | |
| Ancho | 52,5 mm |
| Altura | 91,5 mm |
| Profundidad | 73 mm |
| Peso neto | 0,251 kg |
No hay reseñas
Ficha técnica
- Voltaje: 800VAC
- Polos: 3P
- Grado de protección: IP20
- Amperios: 63A
- Protecciones del circuito: Los seccionadores
