Seccionador Abb OT40G1-4BSN2 40A 4 Polos IEC marco G1
ABB OT40G1-4BSN2
6417019931340

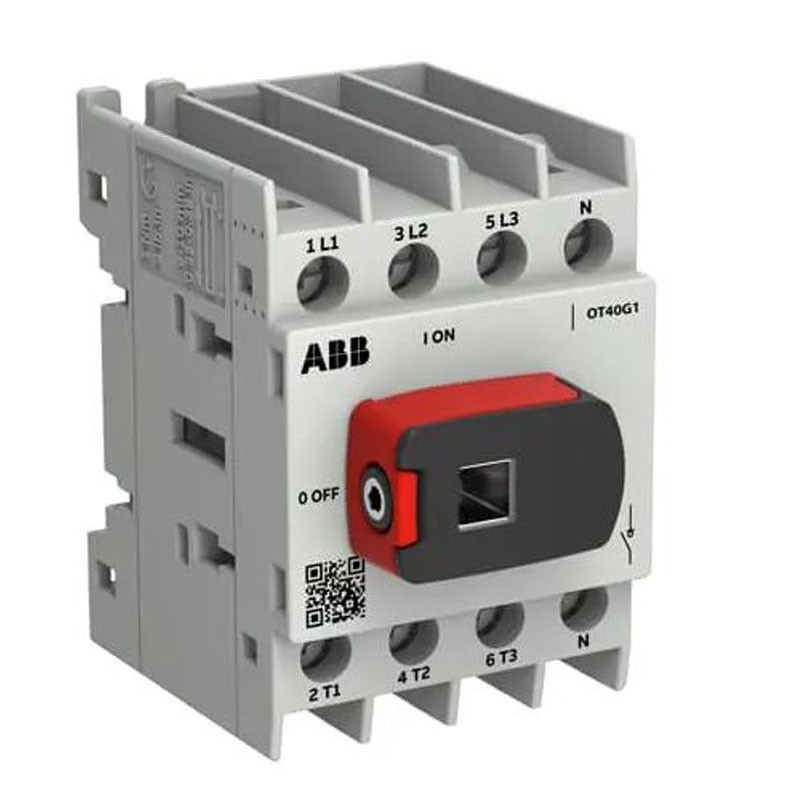

El seccionador ABB OT40G1-4BSN2 40A 4 polos (frame G1) es un interruptor-seccionador OT Plus compacto para riel DIN o base, ideal para seccionar líneas y cargas de manera segura. Cuarto polo conmutado late-break/early-make, Ui 800 V y Uimp 8 kV, mando frontal bloqueable con candado.
-
40 A (Ith/Ithe) con 4 polos para aislamiento completo de la línea
-
4° polo conmutado a la derecha: late-break / early-make (función simultánea)
-
Categoría de empleo: AC-21A/AC-22A 40A y AC-23A 40A@415V / 25A@690V
-
Instalación en base o riel DIN, mando frontal, predisposición para candado
-
Alta fiabilidad: 100.000 maniobras mecánicas, IP20 frontal, grado de contaminación 3
-
Terminales de tornillo integrados: cableado rápido con destornillador Pozidriv 2.
19,56 €
Artículos disponibles: 17
: 1
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
ABB OT40G1-4BSN2: seccionamiento profesional para cuadros BT
El seccionador ABB OT40G1-4BSN2 de la serie OT Plus está diseñado para realizar cuadros ordenados y seguros, ofreciendo un seccionamiento neto y fiable hasta 40 A. La configuración 4P es ideal para redes trifásicas con neutro o para instalaciones en las que se desea interrumpir todos los conductores simultáneamente, mejorando la seguridad en las fases de mantenimiento y reduciendo los riesgos de retornos o alimentaciones residuales.
Gracias al montaje sobre base o sobre guía DIN, se adapta a múltiples escenarios: cuadros de distribución, líneas auxiliares, seccionamiento de usuarios dedicados y pequeñas instalaciones industriales.
Cuarto polo conmutado: secuencia correcta en las maniobras
El dispositivo prevé el cuarto polo en el lado derecho, de tipo conmutado con función late-break / early-make. En práctica, el polo conmutado (a menudo el neutro) se abre el último y se cierra el primero, mejorando la gestión de la secuencia de seccionamiento y reduciendo posibles condiciones transitorias durante la apertura/cierre del circuito. Es una característica útil especialmente en cuadros donde la maniobra correcta del neutro es importante para fiabilidad y seguridad.
Prestaciones eléctricas: AC-23A para cargas en maniobra
El seccionador es idóneo para las principales categorías de empleo, haciéndolo utilizable tanto para líneas como para cargas:
-
AC-21A: 40 A @ 415/690 V
-
AC-22A: 40 A @ 415/690 V
-
AC-23A: 40 A @ 415 V y 25 A @ 690 V
-
Potencia AC-23A: 18,5 kW (415 V) y 22 kW (690 V)
Además, ofrece buenos parámetros de resistencia:
-
Ui 800 V (IEC 60947-1)
-
Uimp 8 kV
Cableado ordenado y mantenimiento sencillo
Los terminales de tornillo integrados y la posición de los terminales de línea (de Arriba hacia abajo) hacen el cableado intuitivo. El par de apriete indicado (1 N·m) y la longitud de pelado (910 mm) ayudan a obtener conexiones correctas y repetibles. El mecanismo de accionamiento en la parte superior y el mando frontal permiten maniobras rápidas incluso en cuadros compactos.
Seguridad operativa: bloqueable y larga duración
La predisposición para candado permite el bloqueo en posición, útil en los procedimientos de mantenimiento y para prevenir reactivaciones accidentales. La duración mecánica de 100.000 operaciones confirma una construcción fiable, adecuada también para instalaciones con maniobras frecuentes. La disipación se mantiene contenida con 1,0 W por polo en las condiciones nominales, un dato importante para cuadros de alta densidad
| DATOS TÉCNICOS | |
|---|---|
| Capacidad de conexión circuito principal | Flexible con casquillo 1/2x Cu 0,75…4 mm² Sólido 1/2x Cu 0,75…6 mm² Flexible 1x Cu 1,5…16 mm² Flexible 2x Cu 1,5…6 mm² Cable flexible 1x Cu 1,5…16 mm² Hilos 2x Cu 1,5…6 mm² |
| Corriente térmica convencional en aire libre (Ith) | 40 A |
| Corriente térmica convencional (Ithe) | 40 A |
| Grado de protección | IP20 (frontal) |
| Posición cuarto polo | Lado derecho |
| Tipo de cuarto polo | Conmutado – Función simultánea (Late-break / Early-make) |
| Color de la manija | Negro |
| Longitud de la manija | 28,5 mm |
| Tipo de manija | Manija de pomo (manija externa y eje no incluidos) |
| Tipo de bloqueo | Bloqueable |
| Número máximo de contactos auxiliares | 4 NO + 4 NC |
| Duración mecánica | 100.000 operaciones |
| Tipo de montaje | Base / Guía DIN |
| Número de polos | 4P |
| Modo operativo | Frontal |
| Grado de contaminación | 3 |
| Posición terminales de línea | Arriba → Abajo / Abajo → Arriba |
| Pérdida de potencia por polo | 1,0 W (condiciones nominales) |
| Tensión de resistencia a impulso (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 800 V (IEC 60947-1) |
| Corriente nominal AC-21A (Ie) | 40 A @ 415 V / 690 V |
| Corriente nominal AC-22A (Ie) | 40 A @ 415 V / 690 V |
| Corriente nominal AC-23A (Ie) | 40 A @ 415 V / 25 A @ 690 V |
| Potencia nominal AC-23A (Pe) | 18,5 kW @ 415 V / 22 kW @ 690 V |
| Tensión operativa nominal del circuito principal | 800 V |
| Poder de cierre en cortocircuito (Icm) | 1,76 kA @ 690 V |
| Corriente de corta duración (Icw) | 0,8 kA (1 s) / 1,25 kA (0,2 s) |
| Destornillador recomendado | Pozidriv 2 |
| Mando | Mecanismo en la parte superior del interruptor |
| Tipo de terminales | Terminales de tornillo |
| Pareja de apriete | 1 N·m (IEC 60947-1) |
| Longitud de pelado | 9–10 mm (0,35–0,39") |
| DIMENSIONES | |
| Ancho | 46 mm |
| Altura | 68 mm |
| Profundidad | 62 mm |
| Peso neto | 0,145 kg |
