Seccionador Abb OT40G1-3BS 40A 3 Polos IEC marco G1
ABB OT40G1-3BS
6417019931272

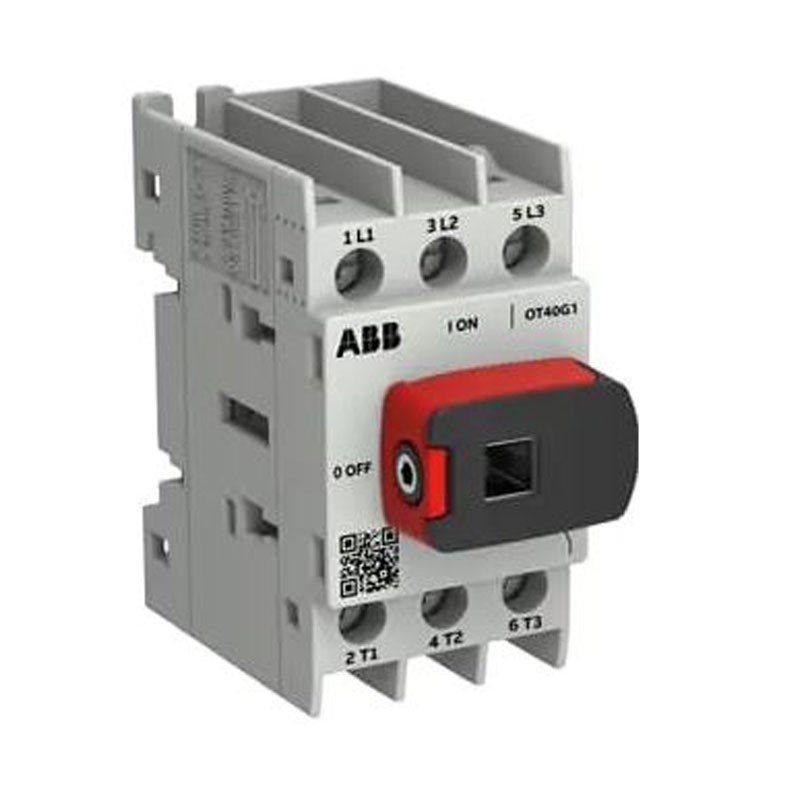

El seccionador ABB OT40G1-3BS 40A 3 polos (marco G1) es un interruptor-seccionador OT Plus compacto para riel DIN o base, ideal para la desconexión segura de líneas trifásicas y cargas. Ui 800V, Uimp 8 kV, mando frontal bloqueable y terminales de tornillo integrados.
-
40 A (Ith/Ithe) con 3 polos (3P) para aislamiento completo de la línea
-
Categoría de uso: AC-21A/AC-22A 40A y AC-23A 40A@415V / 25A@690V
-
Potencia AC-23A: 18,5 kW @415 V y 22 kW @690 V
-
Instalación en base o riel DIN, mando frontal, predisposición para candado
-
Alta fiabilidad: 100.000 maniobras mecánicas, IP20 frontal, grado de contaminación 3
-
Terminales de tornillo: destornillador Pozidriv 2, apriete 1 N·m, pelado 910 mm.
14,63 €
Artículos disponibles: 16
: 2
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
ABB OT40G1-3BS: seccionamiento fiable para líneas trifásicas
El seccionador ABB OT40G1-3BS de la serie OT Plus está diseñado para garantizar un seccionamiento claro y seguro hasta 40 A en cuadros eléctricos profesionales. La versión tripolar (3P) es ideal para instalaciones trifásicas sin neutro, para seccionar líneas dedicadas, usuarios técnicos, ventilación, bombas, cuadros de sección o subdistribuciones. El formato compacto y el mando frontal permiten una gestión sencilla incluso en cuadros de alta densidad.
La instalación es versátil: puede montarse sobre base o sobre guía DIN, haciéndolo adecuado tanto para nuevos cuadros como para intervenciones de ampliación y renovación.
Prestaciones eléctricas: adecuado también para la maniobra de cargas (AC-23A)
A diferencia de soluciones pensadas solo para el aislamiento, el OT40G1-3BS es adecuado para las categorías de empleo que cubren también la maniobra de cargas:
-
AC-21A: 40 A @ 415/690 V (cargas predominantemente resistivas)
-
AC-22A: 40 A @ 415/690 V (cargas mixtas)
-
AC-23A: 40 A @ 415 V y 25 A @ 690 V (cargas con alta inductancia, ej. motores)
-
Potencia AC-23A: 18,5 kW @ 415 V y 22 kW @ 690 V
Estos datos lo convierten en una opción sólida para el seccionamiento y control de usuarios trifásicos, con un buen margen operativo.
Resistencia y seguridad: Ui 800 V y Uimp 8 kV
Para la integración en cuadros BT, los valores de aislamiento son fundamentales. El dispositivo ofrece:
-
Ui 800 V (IEC 60947-1)
-
Uimp 8 kV
Parámetros que ayudan a gestionar sobretensiones transitorias y a mantener un nivel de fiabilidad elevado en el tiempo.
Cableado ordenado con terminales de tornillo integrados
Los terminales de tornillo integrados permiten una conexión rápida y estable. El instalador tiene indicaciones claras para una colocación correcta:
-
destornillador recomendado: Pozidriv 2
-
par de apriete 1 N·m
-
desforre 910 mm
La capacidad de conexión cubre las secciones más comunes:
-
flexible con férula 0,754 mm² (1/2x)
-
sólido 0,756 mm² (1/2x)
-
flexible 1x hasta 16 mm² / 2x hasta 6 mm²
Con posibilidad de candado y duradero: perfecto para mantenimiento y procedimientos de seguridad
La predisposición para candado permite bloquear el seccionador en posición durante intervenciones, evitando reactivaciones accidentales. La duración mecánica es de 100.000 operaciones, adecuada también para instalaciones donde se prevén maniobras frecuentes. Las pérdidas están contenidas (1,0 W por polo), útil en cuadros compactos donde la gestión térmica es un tema real.
| DATOS TÉCNICOS | |
|---|---|
| Capacidad de conexión circuito principal | Flexible con férula 1/2x Cu 0,75…4 mm² Sólido 1/2x Cu 0,75…6 mm² Flexible 1x Cu 1,5…16 mm² Flexible 2x Cu 1,5…6 mm² Cable flexible 1x Cu 1,5…16 mm² Hilos 2x Cu 1,5…6 mm² |
| Corriente térmica convencional en aire libre (Ith) | 40 A |
| Corriente térmica convencional (Ithe) | 40 A |
| Grado de protección | IP20 (frontal) |
| Color de la manija | Negro |
| Longitud de la manija | 28,5 mm |
| Tipo de manija | Manija de pomo (manija externa y eje no incluidos) |
| Tipo de bloqueo | Con posibilidad de candado |
| Número máximo de contactos auxiliares | 4 NO + 4 NC |
| Duración mecánica | 100.000 operaciones |
| Tipo de montaje | Base / Guía DIN |
| Número de polos | 3P |
| Modo operativo | Frontal |
| Grado de contaminación | 3 |
| Posición de terminales de línea | Alto → Bajo / Bajo → Alto |
| Pérdida de potencia por polo | 1,0 W (condiciones nominales) |
| Tensión de resistencia a impulso (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 800 V (IEC 60947-1) |
| Corriente nominal AC-21A (Ie) | 40 A @ 415 V / 690 V |
| Corriente nominal AC-22A (Ie) | 40 A @ 415 V / 690 V |
| Corriente nominal AC-23A (Ie) | 40 A @ 415 V / 25 A @ 690 V |
| Potencia nominal AC-23A (Pe) | 18,5 kW @ 415 V / 22 kW @ 690 V |
| Tensión operativa nominal | 800 V (circuito principal) |
| Poder de cierre en cortocircuito (Icm) | 1,76 kA @ 690 V |
| Corriente de corta duración (Icw) | 0,8 kA (1 s) / 1,25 kA (0,2 s) |
| Destornillador recomendado | Pozidriv 2 |
| Mando | Mecanismo en la parte superior del interruptor |
| Tipo de terminales | Terminales de tornillo |
| Pareja de apriete | 1 N·m (IEC 60947-1) |
| Longitud de pelado | 9–10 mm (0,35–0,39") |
| DIMENSIONES | |
| Ancho | 35 mm |
| Altura | 68 mm |
| Profundidad | 62 mm |
| Peso neto | 0,116 kg |
No hay reseñas
Ficha técnica
- Voltaje: 690V
- Polos: 3P
- Grado de protección: IP20
- Modelo: OT Plus
- Amperios: 40A
- Protecciones del circuito: Los seccionadores
