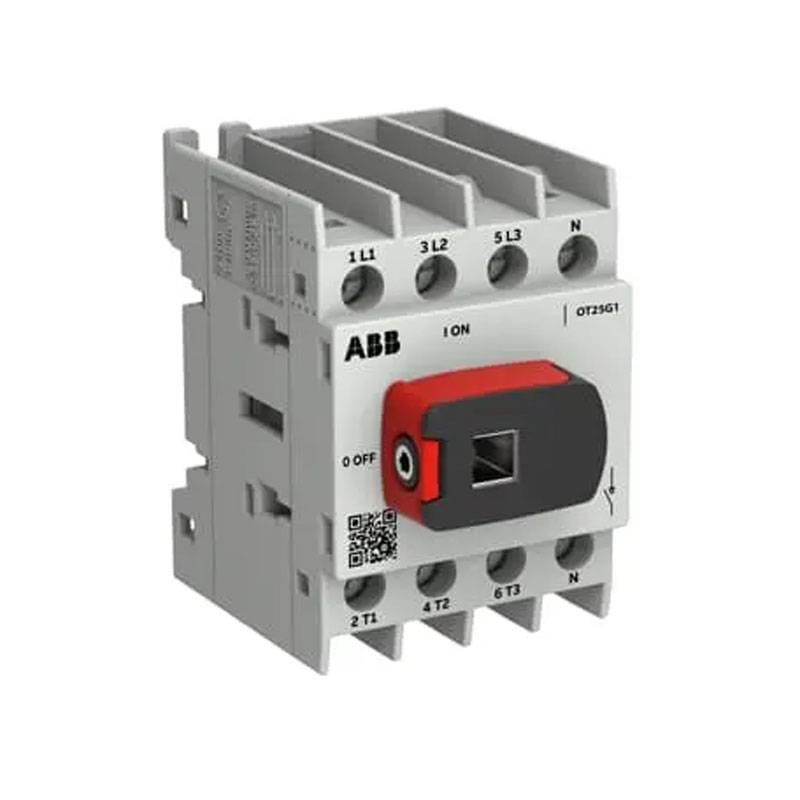

Seccionador Abb OT25G1-4BSN2 25A 4 Polos IEC marco G1
ABB OT25G1-4BSN2
6417019931111
El seccionador ABB OT25G1-4BSN2 25A 4 polos (marco G1) es un interruptor-seccionador compacto para riel DIN o base, ideal para la desconexión segura de líneas y cargas. Cuarto polo conmutado de ruptura tardía/conexión anticipada, manija de pomo bloqueable (externa no incluida), Ui 800 V y Uimp 8 kV.
-
Corriente térmica Ith/Ithe: 25 A
-
Polos: 4P
-
Cuarto polo: lado derecho, conmutado (ruptura tardía / conexión anticipada)
-
Grado de protección frontal: IP20
-
Montaje: en base / riel DIN
-
Modo operativo: frontal
-
Grado de contaminación: 3
-
Pérdida de potencia: 0,4 W por polo
-
Ui: 800 V (IEC 60947-1)
-
Uimp: 8 kV
-
Ie AC-21A/AC-22A/AC-23A: 25 A @ 415 V / 690 V
-
Pe AC-23A: 11 kW @ 415 V; 22 kW @ 690 V
-
Icm: 1,76 kA @ 690 V
-
Icw: 0,8 kA (1 s) / 1,25 kA (0,2 s)
-
Duración mecánica: 100.000 operaciones
-
Manija: pomo negro, 28,5 mm (manija externa y eje no incluidos)
-
Bloqueo: predisposición para candado
-
Contactos auxiliares máx: 4 NO + 4 NC
-
Dimensiones (L×H×P): 46×68×62 mm
-
Peso: 0,145 kg
17,27 €
Artículos disponibles: 8
: 2
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
ABB OT25G1-4BSN2: seccionamiento fiable en espacios reducidos
El seccionador ABB OT25G1-4BSN2 pertenece a la gama OT (marco G1) y está diseñado para ofrecer un seccionamiento seguro e inmediato en los cuadros eléctricos. Con una corriente nominal de 25 A y configuración 4P, es particularmente indicado para instalaciones trifásicas con neutro o para aplicaciones donde se requiere el aislamiento completo de todos los conductores. El formato compacto facilita la integración incluso en cuadros densos, manteniendo orden y accesibilidad.
Cuarto polo conmutado: gestión del neutro con lógica late-break/early-make
Un elemento distintivo es la posición del cuarto polo en el lado derecho con función conmutada. La lógica late-break / early-make significa que el cuarto polo (típicamente el neutro) se abre por último y se cierra primero, mejorando la seguridad en las maniobras y reduciendo posibles condiciones indeseadas durante la apertura/cierre del circuito. Es una característica muy apreciada en cuadros de distribución donde la correcta secuencia de seccionamiento es fundamental.
Prestaciones eléctricas para maniobra y seccionamiento
El seccionador es idóneo para las principales categorías de uso:
-
AC-21A / AC-22A / AC-23A: 25 A a 415 V y 690 V
-
Potencia AC-23A: 11 kW (415 V) y 22 kW (690 V)
Estos valores lo hacen adecuado tanto para el seccionamiento de líneas como para la maniobra de cargas típicas en el ámbito civil-terciario y en pequeñas instalaciones industriales.
Seguridad en cuadro: Uimp 8 kV, Ui 800 V y bloqueo con candado
Con Uimp 8 kV y Ui 800 V, el dispositivo ofrece una resistencia adecuada para cuadros BT profesionales. La predisposición al bloqueo con candado es ideal para procedimientos de mantenimiento y lockout/tagout, evitando reactivaciones no autorizadas. La manija externa y el eje no están incluidos, permitiendo configurar el mando según la instalación (interior del cuadro o mando externo dedicado).
Fiabilidad mecánica y disipación contenida
La duración mecánica declarada de 100.000 operaciones evidencia una construcción pensada para uso frecuente. Además, la pérdida de potencia es muy baja: 0,4 W por polo en las condiciones operativas nominales, un detalle útil para contener la disipación térmica en los cuadros más compactos.
| DATOS TÉCNICOS | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Secciones cables circuito principal | Flexible con casquillo 1/2x Cu 0,75…4 mm² Sólido 1/2x Cu 0,75…6 mm² Flexible 1x Cu 1,5…16 mm² Flexible 2x Cu 1,5…6 mm² Trenzado 2x Cu 1,5…6 mm² |
|||||||||||
| Corriente térmica convencional Ith | 25 A | |||||||||||
| Corriente térmica convencional Ithe | 25 A | |||||||||||
| Grado de protección | IP20 (frontal) | |||||||||||
| Posición cuarto polo | Lado derecho | |||||||||||
| Tipo cuarto polo | Conmutado – Late break / Early make | |||||||||||
| Color manija | Negro | |||||||||||
| Longitud manija | 28,5 mm | |||||||||||
| Tipo de manija | Manija de pomo (eje no incluido) | |||||||||||
| Tipo de bloqueo | Con candado | |||||||||||
| Contactos auxiliares máx | 4 NO + 4 NC | |||||||||||
| Duración mecánica | 100.000 operaciones | |||||||||||
| Tipo de montaje | Base / Guía DIN | |||||||||||
| Número de polos | 4P | |||||||||||
| Modalidad operativa | Frontal | |||||||||||
| Grado de contaminación | 3 | |||||||||||
| Posición terminales línea | Arriba–abajo / Abajo–arriba | |||||||||||
| Pérdida de potencia por polo | 0,4 W | |||||||||||
| Tensión de resistencia a impulso (Uimp) | 8 kV | |||||||||||
| Tensión nominal de aislamiento (Ui) | 800 V (IEC 60947-1) | |||||||||||
| Corriente nominal AC-21A | 25 A (415 / 690 V) | |||||||||||
| Corriente nominal AC-22A | 25 A (415 / 690 V) | |||||||||||
| Corriente nominal AC-23A | 25 A (415 / 690 V) | |||||||||||
| Potencia AC-23A | 11 kW @ 415 V / 22 kW @ 690 V | |||||||||||
| Tensión nominal circuito principal | 800 V | |||||||||||
| Poder de cierre Icm | 1,76 kA @ 690 V | |||||||||||
| Corriente de corta duración Icw | 0,8 kA (1 s) / 1,25 kA (0,2 s) | |||||||||||
| Destornillador recomendado | Pozidriv 2 | |||||||||||
| Tipo de mando | Mecanismo superior | |||||||||||
| Tipo de terminales | Terminales de tornillo | |||||||||||
| Pareja de apriete | 1 N·m | |||||||||||
| ||||||||||||
