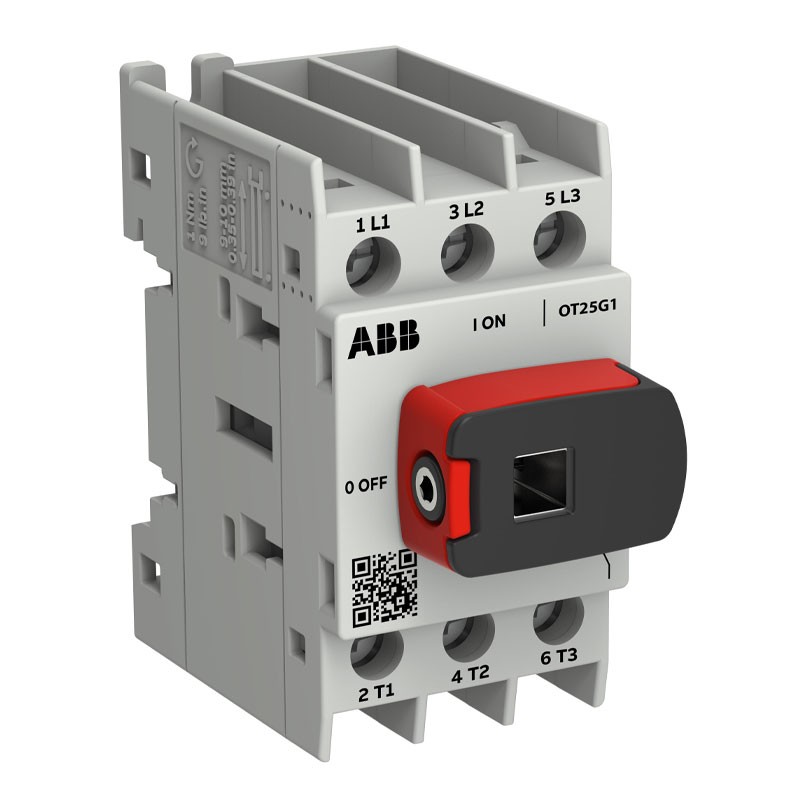

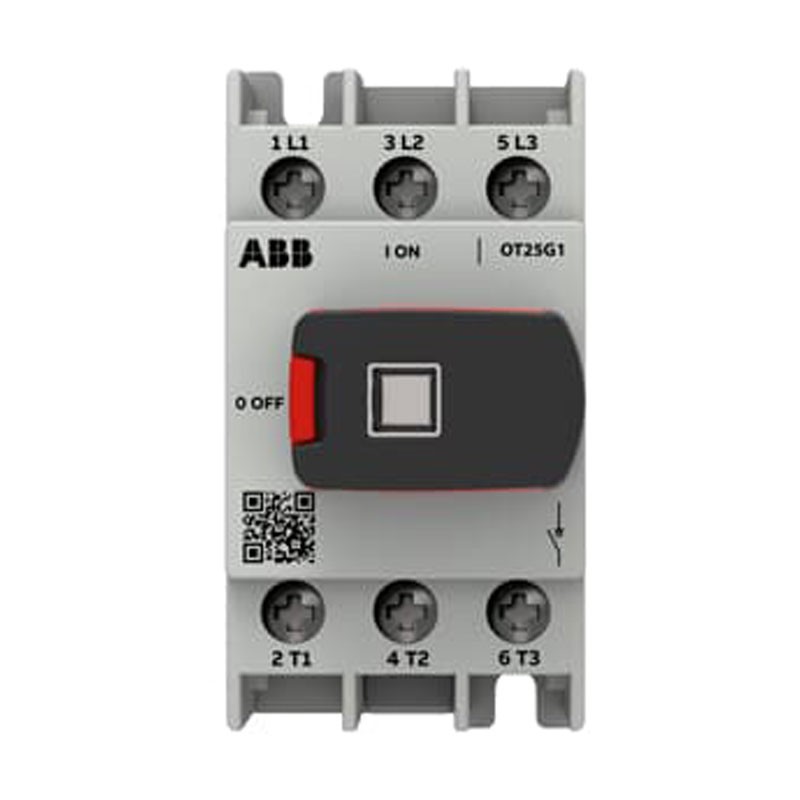

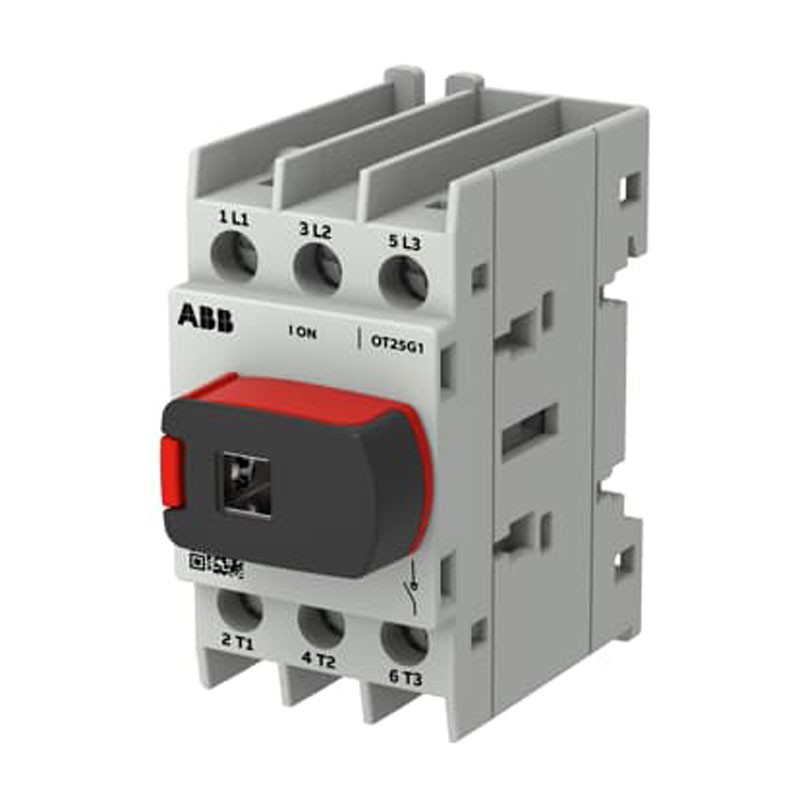

Seccionador Abb OT25G1-3BS 25A 3 Polos IEC marco G1 OT25G1-3BS
ABB OT25G1-3BS
6417019931043
ABB OT25G1-3BS es un seccionador OT Plus tripolar de 25A (frame G1) para carril DIN o placa: accionamiento frontal, terminales de tornillo y manija de pomo bloqueable. Ideal para seccionamiento y seguridad en cuadros eléctricos.
-
Seccionador 3 polos (3P) 25A: aislamiento seguro de líneas y cargas
-
Serie ABB OT Plus con accionamiento frontal para mando directo en cuadro
-
Montaje en carril DIN o placa de fondo (instalación flexible)
-
Terminales de tornillo integrados: cableado robusto y fiable
-
Manija de pomo bloqueable (manija externa y eje no incluidos)
-
Ampliable con contactos auxiliares: hasta 4 NO + 4 NC
22,89 €
Artículos disponibles: 8
: 2
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Seccionador ABB OT25G1-3BS: control y seguridad para cuadros industriales y terciarios
El seccionador ABB OT25G1-3BS está diseñado para el seccionamiento manual y la puesta en seguridad de circuitos eléctricos en cuadros de distribución y automatización. En la práctica, permite aislar de manera visible y confiable una línea, una carga o una rama de instalación, haciendo más seguras las operaciones de mantenimiento e intervenciones técnicas. Es una solución típica en cuadros de servicio, pequeños cuadros de máquina, líneas auxiliares y secciones de instalación que deben poder ser desalimentadas rápidamente.
La familia OT Plus es apreciada por su robustez constructiva y modularidad, ideal cuando se quiere mantener el cuadro ordenado y fácilmente expandible.
3 polos y 25A: perfecto para líneas trifásicas y usos dedicados
Con configuración 3P y corriente térmica convencional 25A, el OT25G1-3BS es adecuado para el control y seccionamiento de líneas trifásicas y de cargas típicas en el ámbito terciario e industrial ligero. Es una elección equilibrada cuando se necesita un seccionador compacto pero confiable, capaz de gestionar corrientes nominales comunes en cuadros secundarios y subdistribuciones.
Montaje en riel DIN o placa: instalación versátil
El seccionador puede ser instalado en placa de fondo o en riel DIN, facilitando la integración tanto en cuadros nuevos como en retrofit. Esto también simplifica la estandarización en almacén: el mismo dispositivo puede ser usado en diferentes diseños, adaptándose a las necesidades del cuadro y a los espacios disponibles.
Accionamiento frontal y manija bloqueable: control inmediato y seguridad
El accionamiento frontal permite una maniobra inmediata desde el frente del cuadro, útil en ambientes donde se requiere un control rápido y claro. La manija de pomo es bloqueable, un elemento importante para procedimientos de seguridad (lockout/tagout) y para impedir reactivaciones no autorizadas durante intervenciones de mantenimiento. Nota práctica: manija externa y eje de control no están incluidos, por lo que deben preverse si se utiliza el control externo.
Datos para uso en cuadro: modo operativo y conexiones
El seccionador trabaja con modo operativo frontal y prevé terminales de líneas con disposición que permite cableado de arriba hacia abajo (o viceversa, según el diseño), facilitando el orden de los conductores en canaleta. El grado de contaminación 3 lo ubica en contextos típicos industriales/terciarios donde pueden estar presentes polvos o condiciones ambientales más exigentes que en el residencial.
| DATOS ELÉCTRICOS | |
|---|---|
| Corriente térmica convencional (Ith / Ithe) | 25 A |
| Número de polos | 3P |
| Tensión nominal de aislamiento (Ui) | 800 V (IEC 60947-1) |
| Tensión de resistencia a impulso (Uimp) | 8 kV |
| Tensión nominal de funcionamiento | 800 V |
| Corriente nominal AC-21A | 25 A (415 V / 690 V) |
| Corriente nominal AC-22A | 25 A (415 V / 690 V) |
| Corriente nominal AC-23A | 25 A (415 V / 690 V) |
| Potencia nominal AC-23A | 11 kW (415 V) · 22 kW (690 V) |
| Poder de cierre en cortocircuito (Icm) | 1,76 kA (690 V) |
| Corriente de corta duración (Icw) | 0,8 kA (1 s) · 1,25 kA (0,2 s) |
| CONEXIONES | |
| Sección cables de cobre flexibles | 0,75…16 mm² |
| Sección cables de cobre rígidos | 0,75…6 mm² |
| Tipo de terminales | Con tornillo |
| Longitud de pelado | 9–10 mm |
| Pareja de apriete | 1 N·m (IEC 60947-1) / 1 lbf·in (UL) |
| Destornillador recomendado | Pozidriv 2 |
| CARACTERÍSTICAS MECÁNICAS | |
| Tipo de montaje | Base / riel DIN |
| Modo operativo | Frontal |
| Tipo de control | Mecanismo en la parte superior |
| Tipo de manija | Pomo (negro) – longitud 28,5 mm |
| Tipo de bloqueo | Candado |
| Contactos auxiliares máx | 4 NO + 4 NC |
| Duración mecánica | 100.000 operaciones |
| Grado de protección frontal | IP20 |
| Grado de contaminación | 3 |
| Pérdida de potencia por polo | 0,4 W |
| DATOS UL / CSA | |
| Tensión máx UL/CSA | 600 V |
| Corriente UL/CSA | 30 A |
| Potencia motor monofásico | 1,5 HP (110–120 V) · 3 HP (240 V) · 7,5 HP (440–480 V) · 10 HP (550–600 V) |
| Potencia motor trifásico | 7,5 HP (240 V) · 15 HP (440–480 V) · 20 HP (550–600 V) |
| Sección cables UL | 1× 18–6 AWG · 2× 16–10 AWG |
| DIMENSIONES Y PESO | |
| Ancho | 35 mm |
| Altura | 68 mm |
| Profundidad | 62 mm |
| Peso neto | 0,116 kg |
No hay reseñas
Ficha técnica
- Voltaje: 800VAC
- Polos: 3P
- Grado de protección: IP20
- Amperios: 25A
- Protecciones del circuito: Los seccionadores
