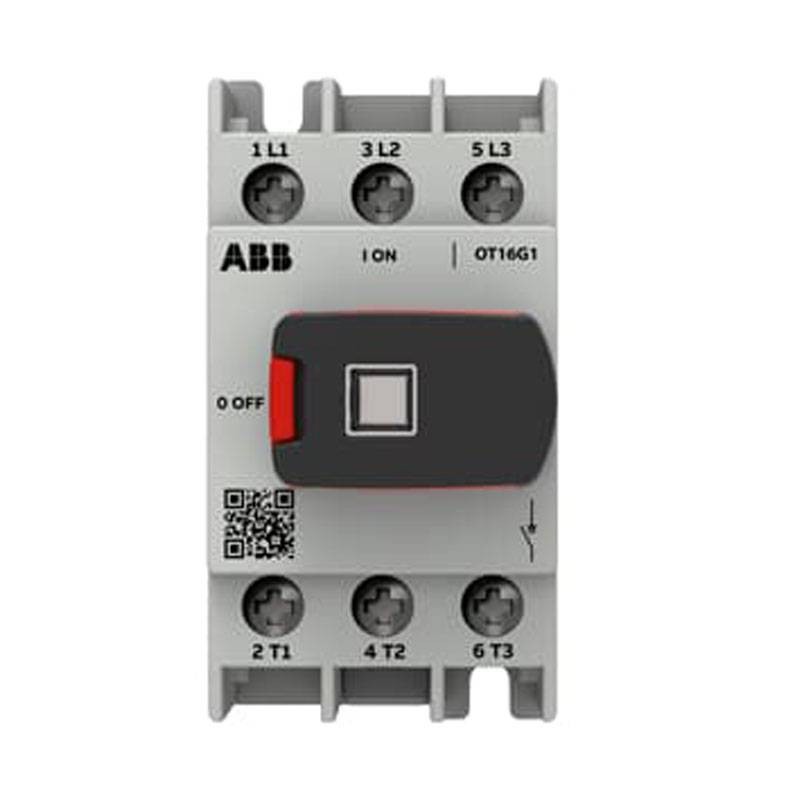

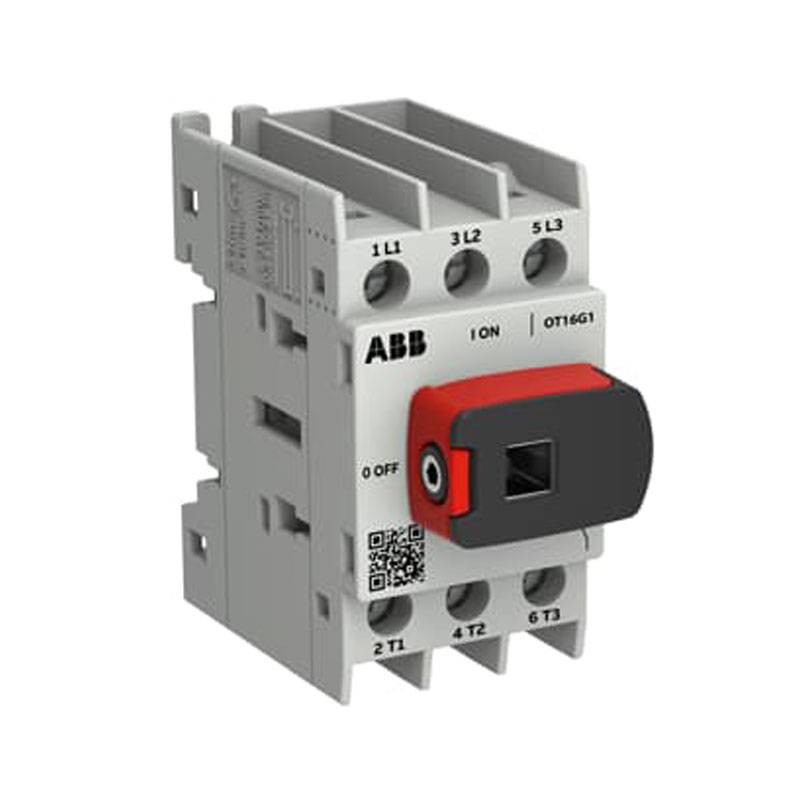

Seccionador Abb OT16G1-3BS 16A 3 Polos IEC marco G1
ABB OT16G1-3BS
6417019930817
El seccionador ABB OT16G1-3BS 16A 3 polos (frame G1) es un interruptor-seccionador OT Plus compacto para riel DIN o base, ideal para el seccionamiento seguro de líneas y pequeñas cargas. Ui 800V, Uimp 8 kV, mando frontal bloqueable y terminales de tornillo integrados.
-
16 A (Ith/Ithe) con 3 polos (3P) para aislamiento completo de la línea
-
Categorías de empleo: AC-21A / AC-22A / AC-23A 16A a 415/690 V
-
Potencia AC-23A: 7,5 kW @415 V y 11 kW @690 V
-
Instalación en base o riel DIN, mando frontal, predisposición para candado
-
Alta fiabilidad: 100.000 maniobras mecánicas, IP20 frontal, grado de contaminación 3
-
Compacto y ligero: 35×68×62 mm, peso 0,116 kg, pérdidas mínimas 0,1 W/polo.
10,92 €
Artículos disponibles: 16
: 2
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
ABB OT16G1-3BS: seccionamiento rápido y ordenado en cuadros modulares
El seccionador ABB OT16G1-3BS de la serie OT Plus está diseñado para ofrecer un seccionamiento fiable y seguro en cuadros eléctricos donde el espacio es valioso. Con una corriente nominal de 16 A y configuración tripolar (3P), es ideal para líneas trifásicas sin neutro, circuitos auxiliares, pequeños motores, ventilación, iluminación técnica o seccionamientos dedicados en usos específicos.
El montaje sobre base o sobre guía DIN permite máxima flexibilidad en la fase de instalación, haciéndolo una opción práctica tanto para nuevas realizaciones como para renovación de cuadros existentes.
Prestaciones eléctricas completas: AC-23A para maniobra de cargas
Este modelo no es solo un seccionador de línea: gracias a la idoneidad AC-23A, puede gestionar también maniobras sobre cargas, con valores claros:
-
Ie AC-21A / AC-22A / AC-23A: 16 A @ 415 V y 690 V
-
Pe AC-23A: 7,5 kW @ 415 V y 11 kW @ 690 V
Esto lo hace adecuado para una amplia variedad de aplicaciones, manteniendo un buen margen operativo en cuadros BT.
Seguridad y resistencia: Ui 800 V y Uimp 8 kV
En un cuadro profesional, los valores de resistencia cuentan. El OT16G1-3BS ofrece:
-
Ui 800 V (IEC 60947-1)
-
Uimp 8 kV
Parámetros útiles para instalaciones donde pueden ocurrir sobretensiones transitorias y donde se requiere robustez dieléctrica adecuada en el tiempo.
Cableado sencillo con terminales de tornillo integrados
El dispositivo está equipado con terminales de tornillo y requiere un destornillador Pozidriv 2, facilitando una instalación rápida y precisa. El par de apriete de 1 N·m y el pelado de 910 mm ayudan al instalador a estandarizar el cableado y reducir errores, especialmente cuando se trabaja en muchas líneas. Las secciones aceptadas cubren las necesidades más comunes en distribución:
-
flexible con casquillo 0,754 mm² (1/2x)
-
sólido 0,756 mm² (1/2x)
-
flexible 1x hasta 16 mm² / 2x hasta 6 mm²
Bloqueable y duradero: ideal para mantenimiento y procedimientos de seguridad
La predisposición al bloqueo con candado permite asegurar las líneas durante intervenciones y mantenimientos, evitando reactivaciones accidentales. La durabilidad mecánica de 100.000 operaciones confirma un producto pensado para un uso fiable en el tiempo. Además, la disipación es mínima (0,1 W por polo), ventajosa en cuadros compactos donde cada vatio afecta la temperatura interna.
| DATOS TÉCNICOS | |
|---|---|
| Capacidad de conexión circuito principal | Flexible con casquillo 1/2x Cu 0,75…4 mm² Sólido 1/2x Cu 0,75…6 mm² Flexible 1x Cu 1,5…16 mm² Flexible 2x Cu 1,5…6 mm² Cable flexible 1x Cu 1,5…16 mm² Hilos 2x Cu 1,5…6 mm² |
| Corriente térmica convencional en aire libre (Ith) | 16 A |
| Corriente térmica convencional (Ithe) | 16 A |
| Grado de protección | IP20 (frontal) |
| Color de la manija | Negro |
| Longitud de la manija | 28,5 mm |
| Tipo de manija | Manija de pomo (manija externa y eje no incluidos) |
| Tipo de bloqueo | Bloqueable |
| Número máximo de contactos auxiliares | 4 NO + 4 NC |
| Durabilidad mecánica | 100.000 operaciones |
| Tipo de montaje | Base / Guía DIN |
| Número de polos | 3P |
| Modo operativo | Frontal |
| Grado de contaminación | 3 |
| Posición terminales de línea | Arriba → Abajo / Abajo → Arriba |
| Pérdida de potencia por polo | 0,1 W (condiciones nominales) |
| Tensión de resistencia a impulso (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 800 V (IEC 60947-1) |
| Corriente nominal AC-21A (Ie) | 16 A @ 415 V / 690 V |
| Corriente nominal AC-22A (Ie) | 16 A @ 415 V / 690 V |
| Corriente nominal AC-23A (Ie) | 16 A @ 415 V / 690 V |
| Potencia nominal AC-23A (Pe) | 7,5 kW @ 415 V / 11 kW @ 690 V |
| Tensión operativa nominal circuito principal | 800 V |
| Poder de cierre en cortocircuito (Icm) | 1,76 kA @ 690 V |
| Corriente de corta duración (Icw) | 0,8 kA (1 s) / 1,25 kA (0,2 s) |
| Destornillador recomendado | Pozidriv 2 |
| Mando | Mecanismo en la parte superior del interruptor |
| Tipo de terminales | Terminales de tornillo |
| Par de apriete | 1 N·m (IEC 60947-1) |
| Longitud de pelado | 9–10 mm (0,35–0,39") |
| DIMENSIONES | |
| Ancho | 35 mm |
| Altura | 68 mm |
| Profundidad | 62 mm |
| Peso neto | 0,116 kg |
