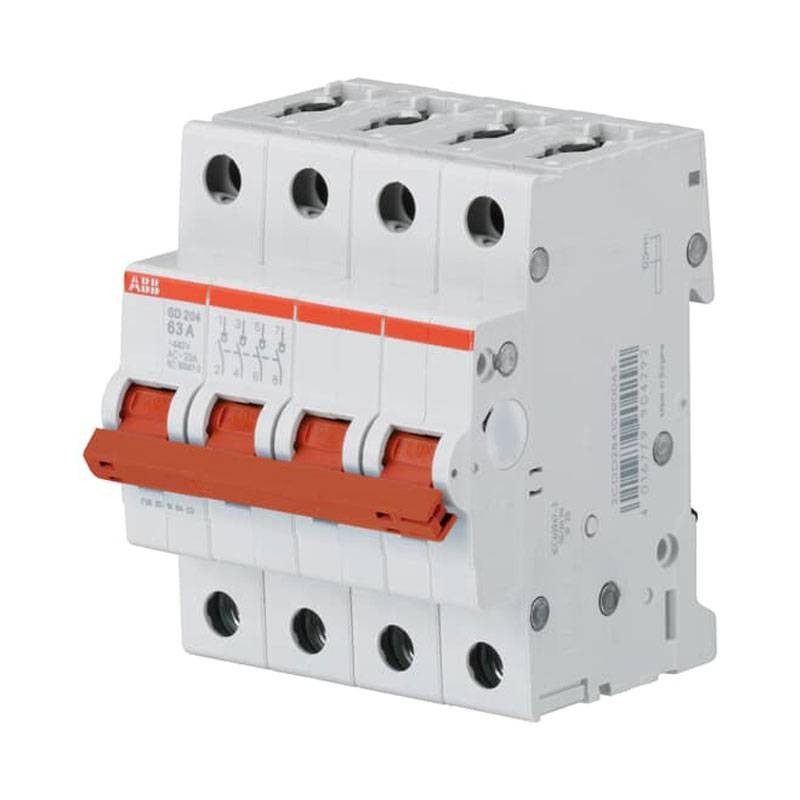

Interruptor Seccionador Abb SD204/25 4P 25A 4 Módulos M990425
ABB M990425
4016779904254
Interruptor-seccionador Abb SD204/25 con las siguientes características:
- Tensión nominal: 440V 12V mínimo
- Tensión nominal de funcionamiento: 440 V
- Tensión de funcionamiento: Máximo 462 V CA - Mínimo 12 V CA
- Tensión nominal soportada a impulsos: 4 kV a 2000 m 5 kV - a nivel del mar 6,2 kV
- Corriente nominal: 25 amperios
- Corriente nominal condicional de cortocircuito: 25 kA
- Capacidad nominal de cortocircuito en servicio: 25 kA
- Número de polos: 4
- Número de módulos: 4
- Grado de protección: carcasa IP20 - con tapa IP40
57,64 €
Artículos disponibles: 26
: 3
También se puede pagar sin intereses en 3 cuotas de:
19,21€
Están diseñados para ladesconexión de líneas eléctricas de acuerdo con la norma EN 60947-3, lo que permite el mantenimiento seguro de los dispositivos conectados aguas abajo y el control en carga. También están equipados con una palanca de control que puede sellarse en ambas posiciones.
Para un funcionamiento correcto, es necesaria una protección previa con dispositivos contra cortocircuitos y sobrecargas (fusibles, disyuntores).
El interruptor-seccionador, tambiénllamado seccionador de tensión, tiene las mismas funciones que un disyuntor, pero a mayor escala: de hecho, se encarga de cortar el flujo de energía a los centros de distribución eléctrica. Esto sirve sobre todo para garantizar la seguridad de la central y, ante todo, de las personas que trabajan en su interior, ya que una de sus particularidades es separar el flujo de energía del entorno de trabajo. Otra característica especial de este instrumento es su capacidad para detectar fallos en el flujo eléctrico y aislarlos. Una vez corregido el defecto, el seccionador se encargará de que la corriente vuelva a circular con normalidad.
Características:
- Tipo de tensión de entrada: CA/CC
- Frecuencia nominal (f): 50/60 Hz
- Pérdida de potencia: en condiciones nominales de funcionamiento por polo 1,32 W
- Resistencia eléctrica: 20000 ciclo(s) CA
- Resistencia mecánica: 20000 ciclo(s)
- Número de contactos c/o: 0
- Número de contactos NC: 0
- Número de contactos NA: 4
- Categoría de sobretensión: III
- Par de apriete: 2,8 Nm
- Tipo de actuador: Palanca
- Tipo de borne de tornillo: Borne bidireccional de seguridad para cilindro elevador
- Tipo de interruptor: Apagado
- Designación del actuador: I/O
- Material del actuador: Grupo de aislamiento II, rojo, sellable
- Material de la caja: Clase de aislamiento I, RAL 7035
- Posición de montaje: Cualquiera
- Destornillador recomendado: Pozidriv 2
- Color de la cubierta: Gris
- Capacidad de conexión: barra colectora de 10 / 10 mm² - ... 16 mm² - Rígido 0,75 ... 25 mm² - Flexible 0,75 ... 25 mm² - Rígido
- Tipo de terminal: Terminales de tornillo
- Temperatura ambiente: En funcionamiento -25 ... +55 °C - En almacenamiento -40 ... +70 °C
- Grado de contaminación: 3
- Condiciones ambientales: 28 ciclos a 55 °C / 90-96 % y 25 °C / 95-100 %.
- Anchura del producto: 70 mm
- Altura del producto: 88 mm
- Profundidad del producto: 69 mm
- Profundidad de montaje (t2): 69 mm
No hay reseñas
Ficha técnica
- Voltaje: 440V
- Módulos: 4
- Polos: 4P
- Grado de protección: IP20
- Amperios: 25A
- Protecciones del circuito: Los seccionadores
- Tensión de funcionamiento: AC
