Tornillo de doble rosca Fischer para sistemas fotovoltaicos M10 00570692
FIS 00570692
8001132116395

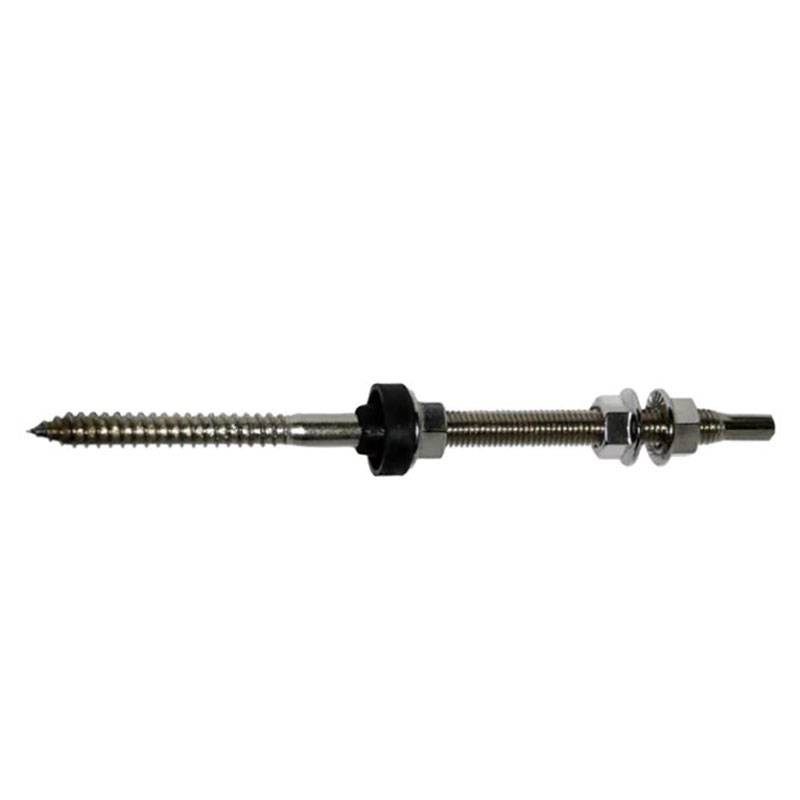

Tornillo de doble rosca Fischer para sistemas fotovoltaicos M10 con las siguientes características
- Longitud: 300 mm
- Rosca inferior para madera: Ø09 mm
- Rosca superior métrica: M10
- Junta de EPDM integrada
- Fabricado en acero inoxidable A2
- Diámetro: 11 mm
- Longitud de la rosca para madera: 100 mm
- Longitud de la rosca métrica: 150 mm
- Longitud del vástago: 35 mm
4,90 €
Artículos disponibles: 97
: 41
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.

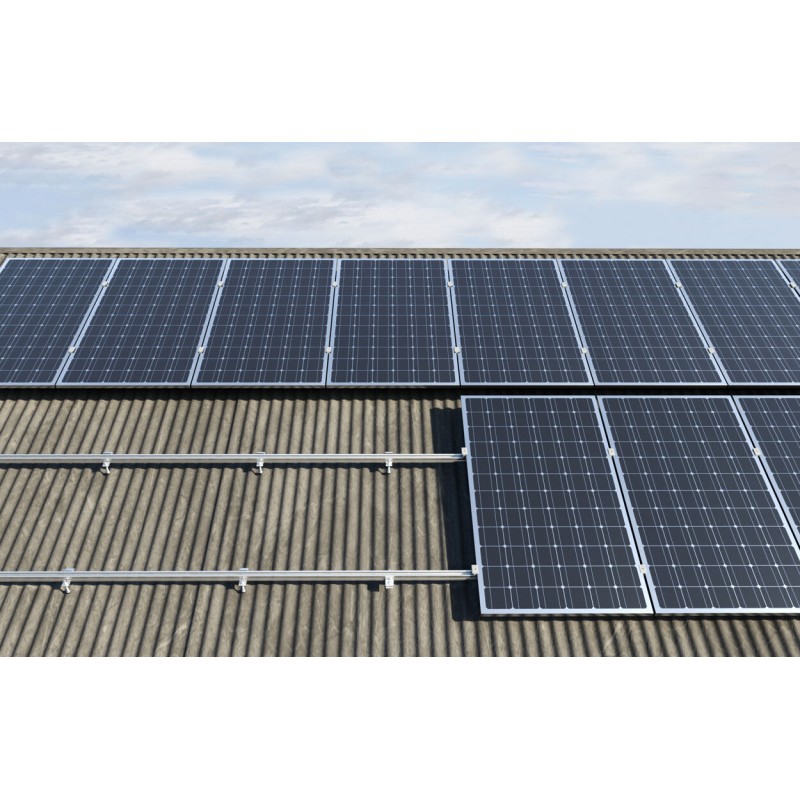

Tornillo de doble rosca para la fijación de sistemas fotovoltaicos en tejados de tejas onduladas o de imitación con estructura de soporte de madera, hormigón u hormigón alveolar.
También adecuado para la instalación en hormigón con anclaje químico o en hormigón alveolar con anclaje químico y anclajes de malla FIS HK o anclajes de encaje FIS HN. Es necesario taladrar previamente.
Montaje:
- Determinar la longitud del tornillo de doble rosca STSR en función del grosor de la estructura portante.
- Definir la separación de los tornillos de doble rosca STSR en función de las cargas de nieve y viento de la zona de instalación y de la inclinación del tejado
- Determinar la posición de los tornillos de doble rosca STSR en función de la estructura portante y de la disposición del sistema
- Taladrar el soporte en función del diámetro del tornillo y del tipo de soporte

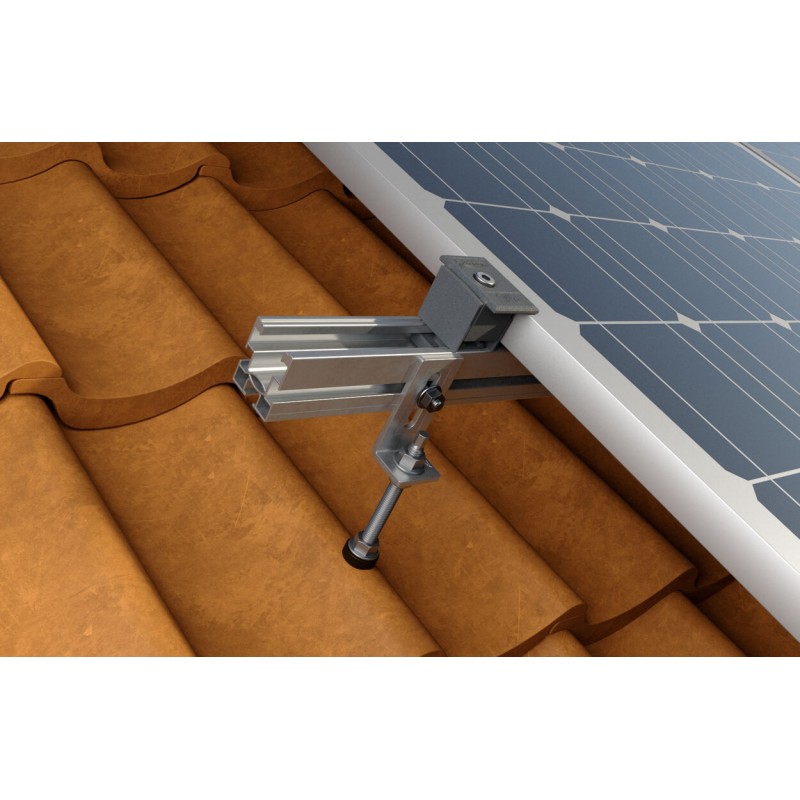

- Fijar el tornillo de doble rosca STSR a la estructura poniendo en contacto la goma EPDM con la cubierta
- Apriete la tuerca de brida MU F sobre la junta para mantener la estanqueidad

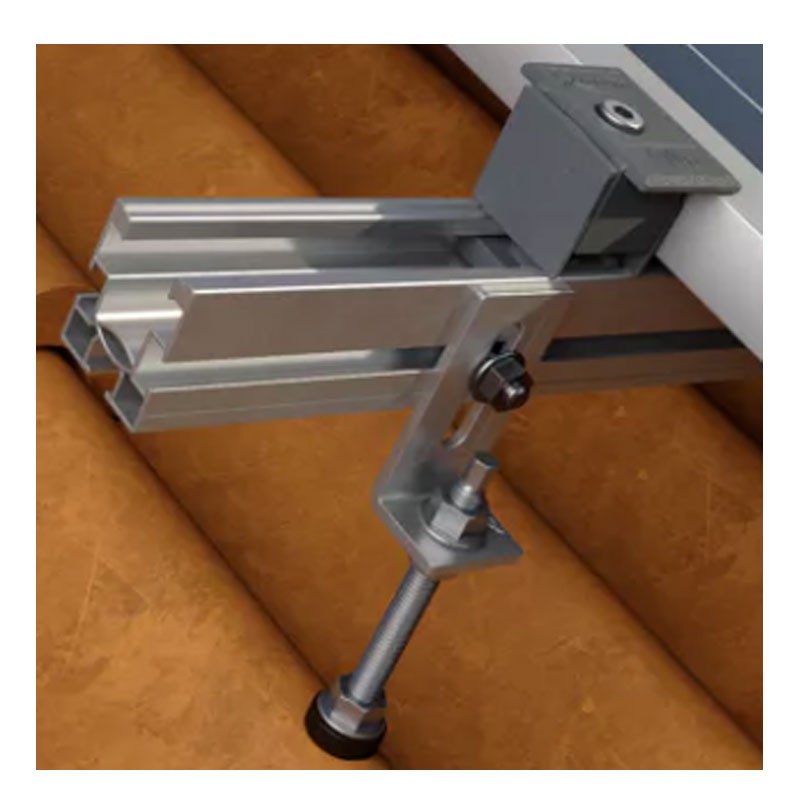

- Fijar la placa de conexión SSP o MW, ajustando su altura mediante las tuercas MU F
No hay reseñas
Ficha técnica
- Tipo de: Tornillos
