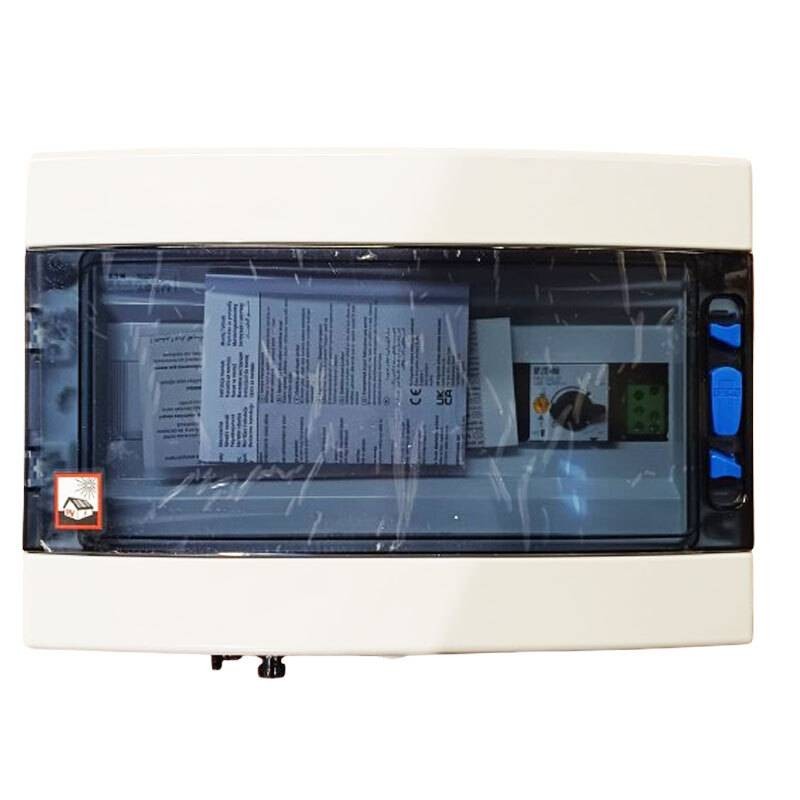

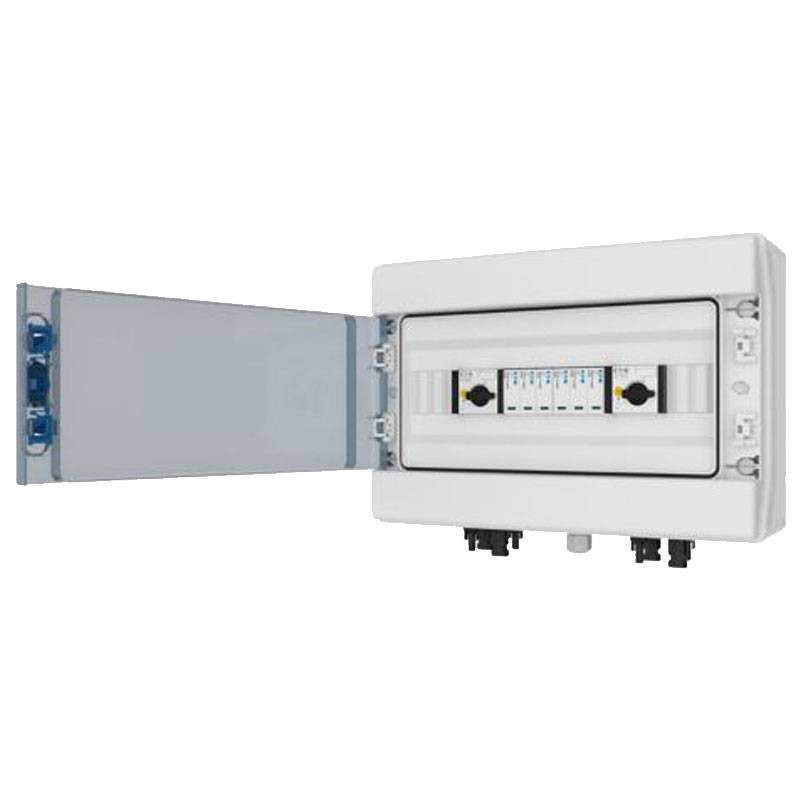

Cuadro de distribución fotovoltaico Eaton IKA-SOL20-X22 EP-501986
EAO EP-501986
9010653063889

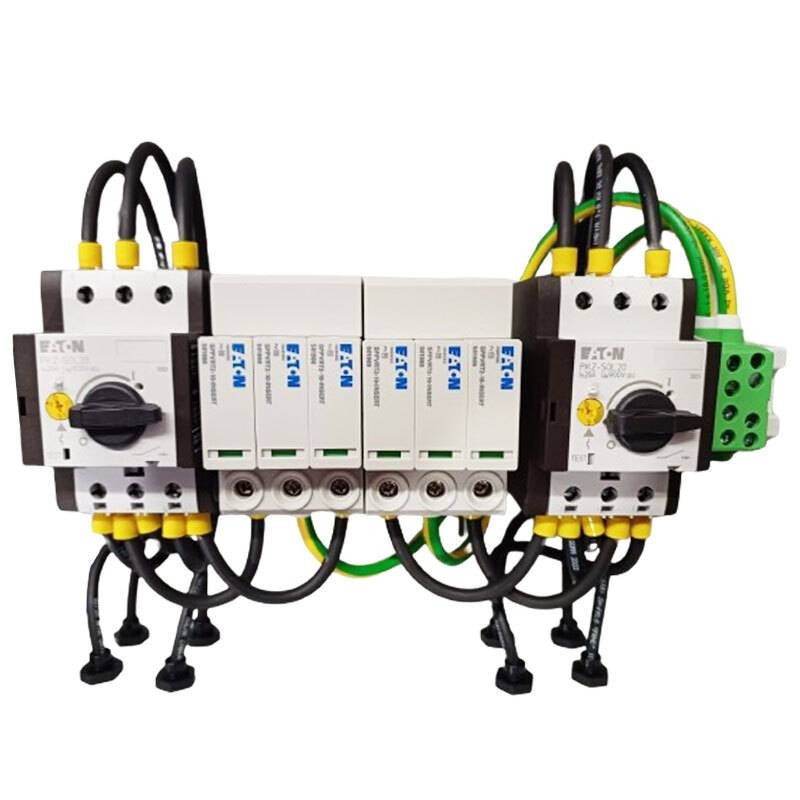

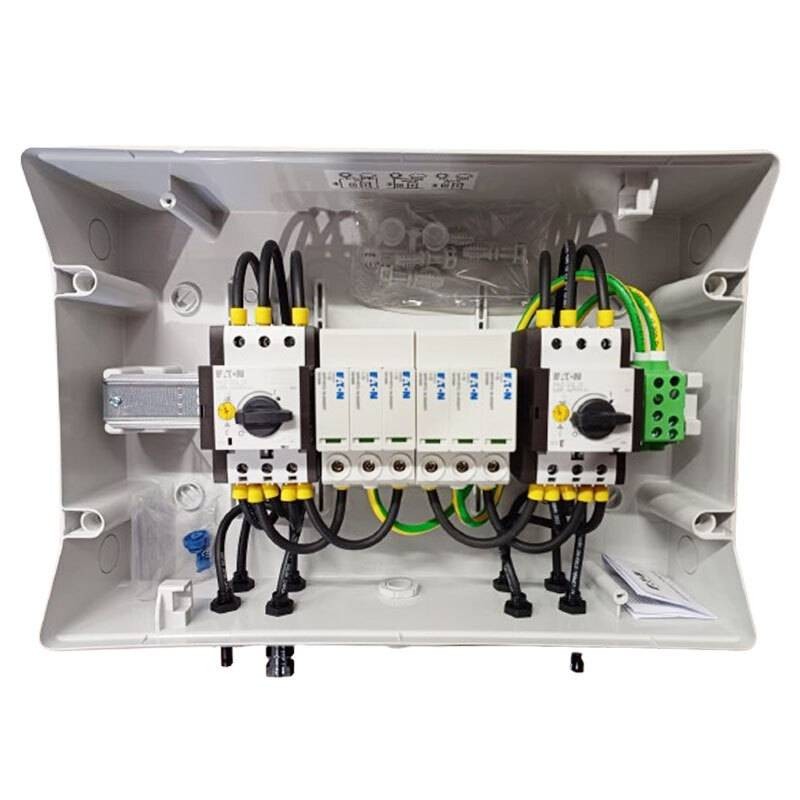

Cuadro eléctrico de cadena DC fotovoltaico Eaton IKA-SOL20-X22 compuesto por:
- 2 intrruptores automaticos de protección de cadena PKZ-SOL20 de 2 polos y 20A código 120938
- Cadena PV a la entrada del inversor 2 x IN + 2 x OUT
- 2 Descargadores de tensión SPPVRT2-10-INSERT Tipo 2 1000V 3 módulos

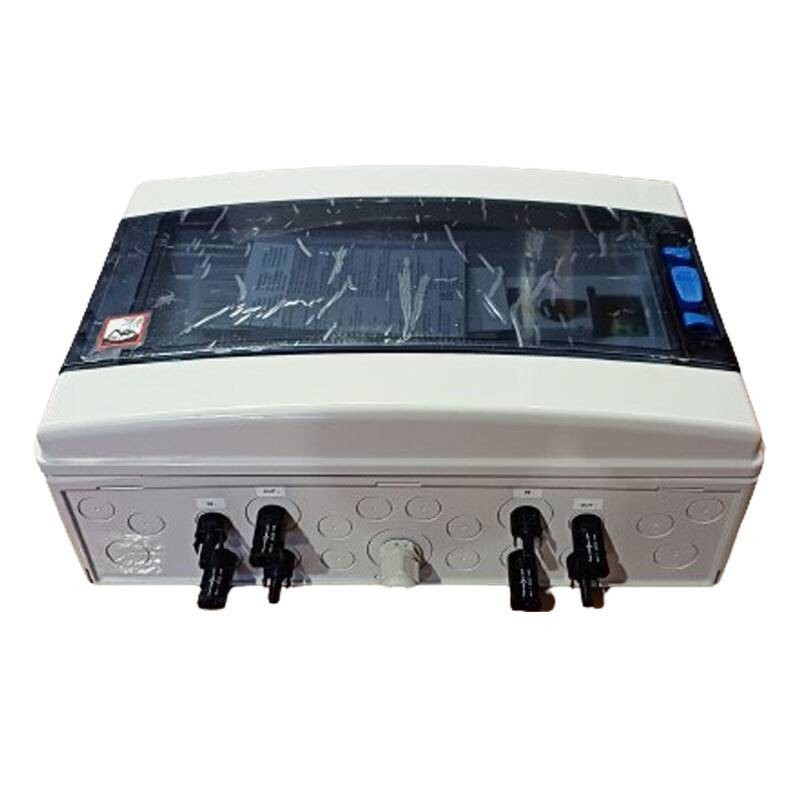

- Conexión en MC4
- 1 panel IKA-1/18 - 18 módulos
480,66 €
Artículos disponibles: 1
También se puede pagar sin intereses en 3 cuotas de:
160,22€
Ventajas:
- Seguridad: IKA-SOL protege los inversores y los módulos FV contra sobrecorrientes y sobretensiones en el lado de CC del sistema FV.
- IKA SOLAR Protege los módulos FV y los inversores contra sobrecorrientes y sobretensiones en el lado de CC del sistema FV
- Certificado por Eaton según IEC/EN 61439-2 Anexo DD (PVA)
- IKA-SOL protege los inversores y módulos FV contra cortocircuitos y sobretensiones
- Dispositivo de conmutación de cadenas conforme a IEC/EN 61439-2 Anexo DD (PVA)
- Diseñar y probar inversores de string certificados (PVA) le llevaría mucho tiempo: Eaton los ha preparado y certificado para usted.
- Una protección eficaz es el primer paso. Mediante el uso de los SPD de la serie SPPVR, IKA SOL protege contra sobretensiones en primer lugar.
- La presencia del disyuntor PKZ-SOL garantiza entonces una desconexión segura y la protección de c.c.
Datos técnicos:
- Nivel de protección de tensión 3,8kV
- Tensión de entrada CC - máx. 900V
- Tensión nominal de servicio (Ue) 900V
- Corriente nominal InA del conjunto de interruptores 2x20A
- Corriente nominal Inc de un circuito 20A
- Corriente de entrada por cadena - máx 20A
- Corriente de salida - máx 20A
- Corriente de descarga In (8/20 µs) 20kA
- Corriente de descarga Itotal (8/20 µs) - máx. 40kA
Datos técnicos / mecánicos:
- Material de la carcasa ABS (material aislante)
- Altura de la carcasa 286 mm
- Longitud/profundidad de la carcasa 145 mm
- Anchura de la carcasa 418 mm
- Sección del conductor PE: 16 - 25 mm² - mín./máx.: 6 mm² Temperatura ambiente
- Temperatura ambiente - mín. -5 °C
- Temperatura ambiente del aire - máx. 40 °C
- Temperatura ambiente (media diaria) - máx. 35 °C
- Material del panel termoplástico
- Grado de protección IP65
- Resistencia al impacto IK10
- Clase de protección Clase de protección II (aislamiento total)
- Número de entradas 2
- Número de unidades de paso de módulo por fila 18
- Número de filas 1
- Número de entradas de cadena 2
- Cubierta de color/puerta transparente
- Tipo de conexión MC4
- Interruptor de generador DC-21 A
- Interruptor de cadena DC 20 A
- Descargador de sobretensión CC Tipo 2
- String FV a la entrada del inversor 2 x IN + 2 x OUT
- Protección de cadena de 2 polos
- Conjunto disyuntor PVA
Estos productos cumplen la norma IEC/EN 61439-2 Anexo DD (PVA):
- Los Cuadros de distribución Stringa IKA SOLAR han superado las rigurosas pruebas exigidas por la norma IEC/EN 61439-2 Anexo DD (PVA), incluidas las pruebas de ciclos térmicos, temperatura y exposición a la radiación solar. Por lo tanto, IKA SOLAR está listo para conectar
Interruptor automático de protección de cadenas PKZ-SOL20:
- El interruptor de stringa de CC de la serie PKZ-SOL Moeller de Eaton ofrece protección contra corrientes de cortocircuito. Para garantizar la máxima protección, cada dispositivo PKZ-SOL se instala dentro de una caja de conexiones específica para el cliente. Un contacto auxiliar proporciona información sobre el estado de conmutación, mientras que la documentación contiene diagramas que ilustran la relación exacta entre la corriente de disparo del dispositivo de protección y la corriente de cortocircuito de los módulos fotovoltaicos.
