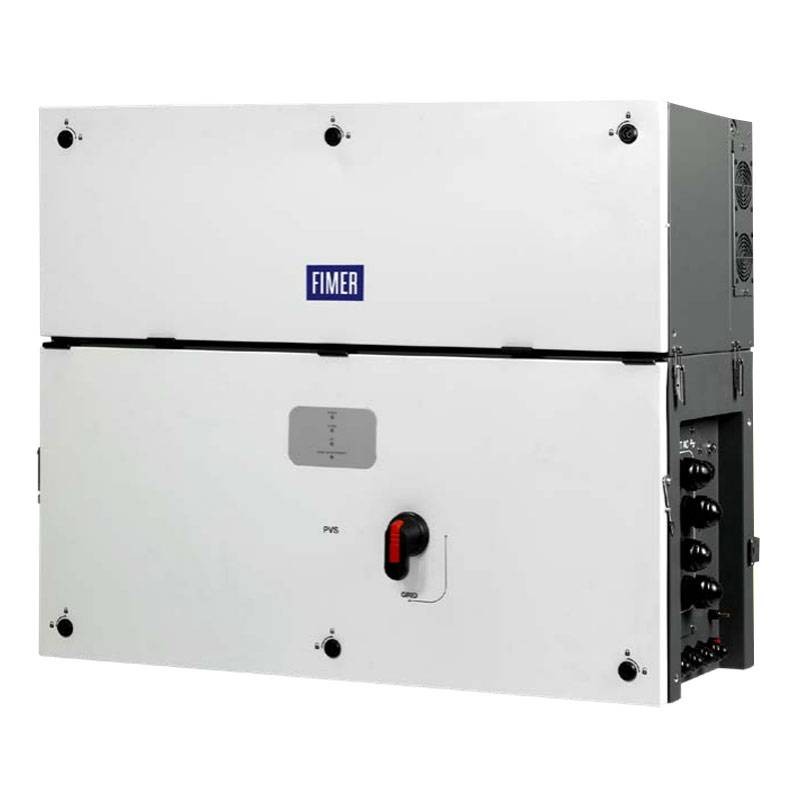

El PVS-100/120-TL es la solución de string trifásico conectado a la nube de FIMER para la implementación eficiente de sistemas fotovoltaicos descentralizados, tanto para aplicaciones en suelo como para grandes aplicaciones comerciales.




Alta potencia con un alto nivel de integración:

• El módulo de alta potencia, proporciona un ahorro en la instalación. recursos necesarios para la instalación, ya que se necesitan menos unidades. Su tamaño compacto genera un ahorro adicional en transporte y mantenimiento. Gracias a la caja de cableado CC/CA integrada, las conexiones de 24 cadenas, la protección contra sobretensiones y los fusibles, no es necesario instalar dispositivos adicionales.



Facilidad de instalación:

• La posibilidad de montaje tanto horizontal como vertical proporciona una mayor flexibilidad tanto en instalaciones sobre tejado como sobre suelo. Las cubiertas disponen de bisagras y cierres fáciles de abrir que reducen la posibilidad de dañar la carcasa exterior y los componentes internos durante la puesta en marcha y el mantenimiento. La conexión inalámbrica desde cualquier dispositivo móvil facilita y agiliza la configuración del inversor y del sistema. Mayor facilidad de uso gracias a la interfaz de usuario integrada que proporciona acceso a las funciones avanzadas de configuración del inversor. La APP de instalador móvil, disponible para dispositivos Android/iOS, simplifica aún más la instalación de varios inversores. El inversor es compatible con cables de aluminio y cobre, con secciones de hasta 185 mm2, para minimizar las pérdidas de energía.




Rápida integración del sistema:

• El protocolo de comunicación estándar Modbus/SUNSPEC permite una integración del sistema el doble de rápida. Dos puertos Ethernet garantizan una comunicación rápida y avanzada para cualquier sistema fotovoltaico.



Compatible con la plataforma en la nube de FIMER:

• La supervisión de la planta se ve facilitada por la posibilidad de conectar cada inversor a la plataforma en la nube Aurora Vision, lo que garantiza la seguridad y la rentabilidad a largo plazo.



Flexibilidad de diseño y tolerancia a las sombras:

• Disponible en varias versiones diferentes, gracias a su topología de doble etapa de conversión y a su diseño modular, el PVS-100/120 proporciona la máxima flexibilidad en el diseño del sistema, tanto para aplicaciones en tejado como en suelo. La presencia de la caja de cableado configurable e independiente, disponible con 6 o 2 MPPT paralelizables, permite al inversor satisfacer cualquier condición del sistema y requisito del cliente. Gracias a esta opción tecnológica, la captación de energía es óptima incluso en situaciones de sombra.



Características principales:

• Hasta 6 MPPT independientes
• Inversor sin transformador
• 120 kW de potencia para 480 Vca y 100 kW para 400 Vca
• Configurable vía Wi-Fi
• Comunicación en toda la planta a través de dos puertos Ethernet
• Amplia variedad de códigos de red específicos disponibles que pueden seleccionarse directamente sobre el terreno
• Topología de doble etapa para alta tensión de entrada
• Montaje vertical y horizontal
• Caja de cableado independiente para facilitar la sustitución
• Protección medioambiental IP66
• Eficiencia máxima superior al 98,9
• Compatible con comunidades energéticas



Características:



Entrada:

• Tensión de entrada DC máxima absoluta 1000 V
• Tensión de disparo de entrada de CC 420 V (400500 V)
• Rango operativo de tensión de entrada de CC 3601000 V
• Tensión nominal de entrada de CC 620 V
• Potencia nominal de entrada de CC 102000 W
• Número de MPPT independientes 6
• Rango de tensión de CC MPPT 480850 V (carga simétrica)
• Potencia máxima de entrada de CC para cada MPPT 21000 W (585 V?VMPPT?850 V)
• Corriente máxima de entrada de CC 36 A
• Corriente máxima de cortocircuito de entrada (Iscmax) para cada MPPT 50A
• Número de pares de conexiones de entrada de CC para cada MPPT 4
• Tipo de conexión de CC Conectores de enchufe rápido



Protecciones de entrada

• Protección contra inversión de polaridad Sí, fuente de corriente limitada
• Protección contra sobretensión de entrada para cada MPPT - descargador con supervisión de tipo II
• Control de aislamiento Sí, según IEC 62109-2
• Unidad de control de corriente residual (protección contra corriente de fuga) Sí, según IEC 62109-2
• Características del disyuntor de CC para cada MPPT 50 A-1000 V
• Tamaño del fusible (versión con fusible) 20 A / 1000 V
• Supervisión de la corriente de entrada A nivel de cadena individual (24ch): SX2, SY2 / A nivel MPPT: Estándar, S2, SX, SY



Salida:

• Tipo de conexión a red CA Trifásica 3W+PE o 4W+PE
• Potencia nominal de salida de CA (Pacr @cos=1) 100000 W
• Potencia de salida de CA máxima (Pacmax @cos?1) 100000 W
• Potencia aparente máxima (Smax) 100000 VA
• Potencia aparente nominal (Sr) 100000 VA
• Tensión nominal de salida de CA (Vac,r) 400 V
• Rango de tensión de CA 320...480 V
• Corriente alterna de salida máxima (Iac,max) 145 A
• Corriente nominal de salida 145 A
• Corriente de irrupción de salida (pico y duración) 10% de Imax durante 5 msec
• Frecuencia nominal de salida (fr) 50 Hz / 60 Hz
• Gama de frecuencias de salida (fmin...fmax) 45...55 Hz / 5565 Hz
• Factor de potencia nominal y rango de ajuste > 0,995, 01 inductivo/capacitivo con Smax máximo
• Distorsión armónica de corriente total < 3%.
• Inyección de corriente máxima (% de In) < 0,5%*In
• Sección máxima del cable de CA 185mm2 aluminio y cobre
• Tipo de conexiones CA Barra prevista para la conexión de puentes M10, prensaestopas unipolares 4xM40 y M25, prensaestopas múltiples M63 (opcional)



Protecciones de salida

• Protección antiembalamiento Conforme a la reglamentación local
• Protección anti-isla 225 A
• Protección de sobretensión de salida: dispositivo de protección de sobretensión reemplazable de tipo 2 con supervisión



Rendimiento de funcionamiento:

• Rendimiento máximo (máx.) 98,4
• Rendimiento ponderado (EURO) 98,2



Comunicación:

• Interfaces de comunicación integradas 1x RS485, 2x Ethernet (RJ45), WLAN (IEEE802.11 b/g/n @ 2,4 GHz)
• 4 LED, interfaz de usuario web
• Protocolo de comunicación Modbus RTU/TCP (compatible con Sunspec)
• Herramienta de puesta en servicio Interfaz de usuario web, APP/APP móvil a nivel de planta
• Servicio de supervisión remota a través del portal Aurora Vision
• Funciones avanzadas Funcionalidad de registrador de datos integrada, transferencia directa de datos de telemetría a Aurora Vision



Entorno

• Rango de temperatura ambiente de funcionamiento -25...+60°C /-13...140°F con reducción por encima de 40°C / 104°F
• Humedad relativa 4%...100% con condensación
• Presión de emisión de ruido, típica 68dB(A)@ 1m
• Altitud máxima de funcionamiento sin reducción de potencia 2000 m / 6560 pies



Físico

• Grado de protección ambiental IP 66 (IP54 para la sección de refrigeración)
• Sistema de refrigeración Refrigeración por aire forzado
• Dimensiones (Al x An x Pr) 869x1086x419 mm / 34,2 x 42,7 x 16,5
• Peso 70kg / 154 lbs por módulo de potencia; ~55kg / 121 lbs por caja de cableado Máximo 125kg / 276 lbs en total
• Sistema de montaje Soportes de pared, soporte horizontal y vertical



Seguridad:

• Nivel de aislamiento Sin transformador
• Certificaciones CE, RCM
• Normas de seguridad y CEM IEC/EN 62109-1, IEC/EN 62109-2, EN 61000-6-2, EN 61000-6-4
• Normas de conexión a red (consultar disponibilidad a través del canal de venta) IEC 0-16, IEC 0-21, IEC 61727, IEC 62116, IEC 60068, IEC 61683, JORDAN IRR-DCC-MV, DRRG/ DEWA, Chile LV/MV, Belg C10-C11, EN50438 Generic +Ireland, EN50549-1/2, CLC-TS50549-1/2, AS/ NZS4777.2, UK G59/3, EREC G99-1, MEA, PEA, ISO-IEC Guía 67 (Sistema 5), NRS 097-2-1, P.O. 12.3, ITC-BT-40, UNE 206006 IN, VDE-AR-N 4105, VDE-AR-N 4110, VDE-AR-N 4120, VDE V 0-126- 1-1, VFR 2019, UTE C15-712-1, Taiwán.
