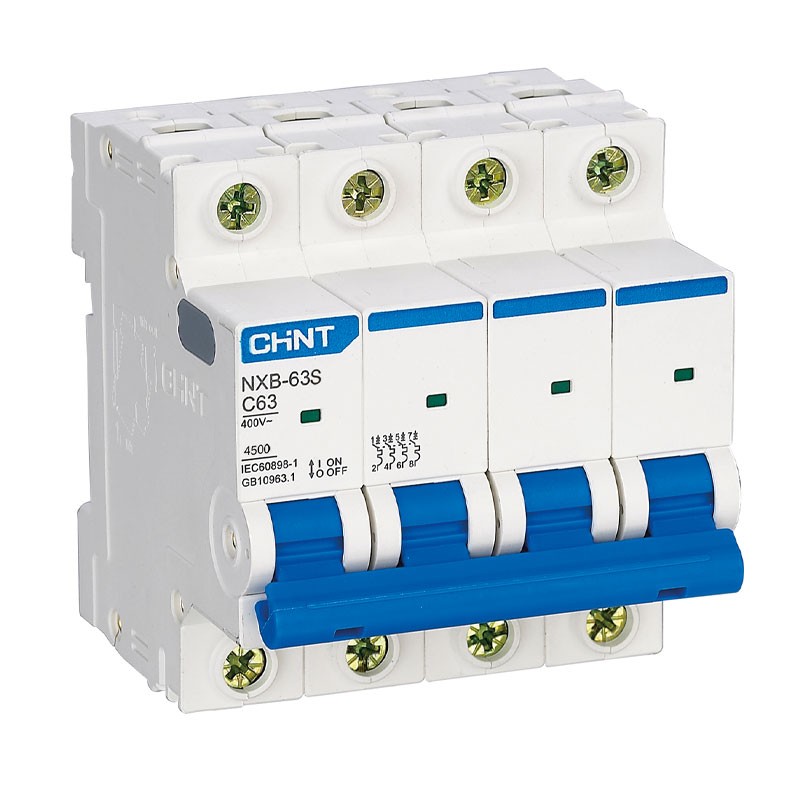

Interruptor Magnetotérmico Chint NXB-63S 4P 25A 4,5 kA Curva C 4M 296907
CHT 296907
6941716449087
Interruptor magnetotérmico Chint NXB-63S, protección fiable para instalaciones trifásicas, con las siguientes características:
-
Número de polos: 4P
-
Corriente nominal: 25 A
-
Curva de intervención: C
-
Tensión nominal: 400 Vac
-
Poder de corte: 4,5 kA
-
Tensión de impulso: 4 kV
-
Número de módulos: 4
-
Grado de protección: IP20
18,29 €
Artículos disponibles: 2
: 1
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
Interruptor magnetotérmico Chint protección eficaz para circuitos trifásicos
El magnetotérmico NXB-63S/C25-4P-4,5 es un dispositivo de protección diseñado para interrumpir automáticamente el circuito eléctrico en caso de sobrecargas o cortocircuitos, contribuyendo a la seguridad y continuidad operativa de la instalación. Gracias a los 4 polos, es ideal para sistemas trifásicos con neutro y encuentra aplicación en entornos tanto residenciales como terciarios.
Fiabilidad certificada según las normativas IEC
Fabricado en conformidad con la norma IEC/EN 60898-1, este interruptor asegura un poder de corte de 4,5 kA, adecuado para proteger la distribución terminal en instalaciones de pequeñas y medianas dimensiones. La clase de limitación 3 garantiza una elevada capacidad de reducir la energía pasante, minimizando los daños en caso de fallo.
Curva de intervención C equilibrio entre sensibilidad y selectividad
El interruptor se caracteriza por una curva C, que permite la intervención en presencia de sobrecorrientes de 5 a 10 veces la corriente nominal (25 A). Esta característica lo hace ideal para:
-
Instalaciones domésticas
-
Cuadros de distribución secundaria
-
Aplicaciones con cargas moderadamente inductivas (motores pequeños, transformadores, etc.)
Instalación rápida e integración en cuadros DIN
Gracias al formato de 4 módulos y a las dimensiones compactas, el interruptor se adapta perfectamente a los cuadros eléctricos modulares estándar. El grado de protección IP20 garantiza una buena seguridad contra el contacto directo, haciendo el dispositivo adecuado para el montaje dentro de cuadros protegidos.
Compatibilidad con accesorios funcionales
El dispositivo es accesorizable con:
-
Contactos auxiliares serie AX-X1
-
Contactos de alarma serie AL-X1
-
Bobinas de disparo serie SHT-X1
-
Bobinas de mínima tensión serie UVT-X1
No compatible con módulos diferenciales, por lo tanto, para la protección diferencial es necesario utilizar dispositivos externos o dedicados.
Aplicaciones recomendadas
Gracias a su configuración y características técnicas, el interruptor NXB-63S/C25-4P es indicado para:
-
Cuadros de distribución trifásicos
-
Instalaciones civiles y comerciales
-
Protección de cargas mixtas (iluminación, tomas, pequeños motores)
-
Sistemas que requieren integración con disparadores remotos
Características Técnicas Interruptor Magnetotérmico Chint
| Número de polos | 4P |
| Corriente nominal (In) | 25 A |
| Curva de intervención | C |
| Tensión nominal (Vn) | 400 Vac |
| Frecuencia | 50 / 60 Hz |
| Poder de corte (Icn) | 4,5 kA |
| Tensión de impulso (Uimp) | 4 kV |
| Clase de limitación | 3 |
| Potencia disipada | 4,5 W |
| Número de módulos DIN | 4 (72 mm) |
| Grado de protección | IP20 |
| Dimensiones (H × L × P) | 81 × 72 × 78 mm |
No hay reseñas
Ficha técnica
- Voltaje: 400VAC
- Módulos: 4
- Polos: 4P
- La curva de: C
- El poder: 4.5KA
- Grado de protección: IP20
- Amperios: 25A
- Protecciones del circuito: Interruptores automáticos
