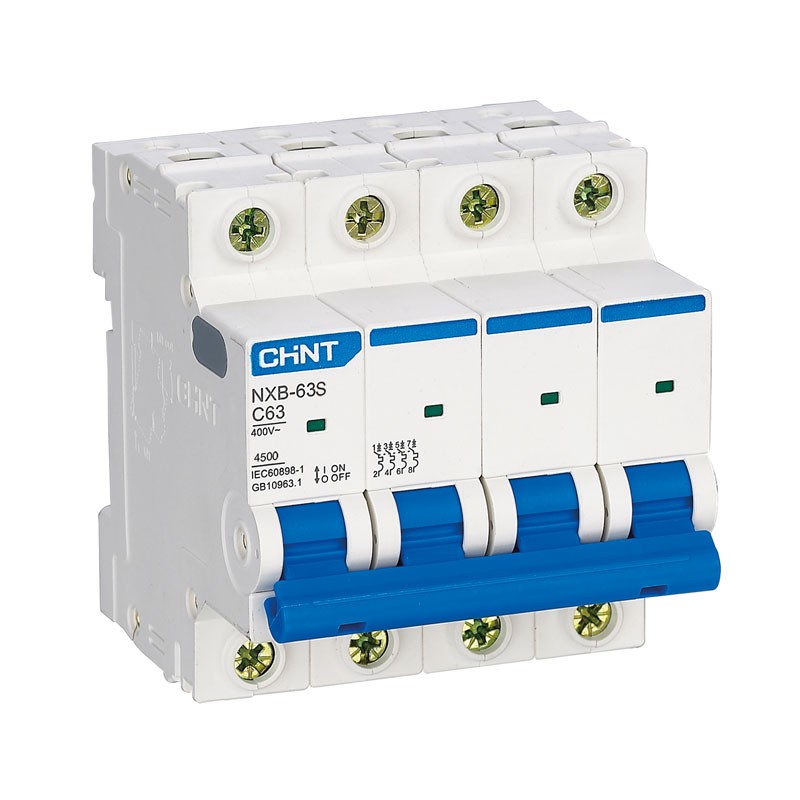

Interruptor Magnetotérmico Chint NXB-63S 4P 16A 4,5kA C 4M 296905
CHT 296905
6941716449063
Interruptor Magnetotérmico Chint NXB-63S, protección completa para líneas trifásicas con neutro, con las siguientes características:
-
Número de polos: 4P
-
Corriente nominal: 16 A
-
Curva de disparo: C
-
Tensión nominal: 400 Vca
-
Capacidad de interrupción: 4,5 kA
-
Número de módulos: 4
-
Grado de protección: IP20
17,25 €
Artículos disponibles: 13
: 12
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
Interruptor Chint seguridad y fiabilidad magnetotérmica
Proporciona seguridad combinada: protección térmica contra sobrecargas y protección magnética rápida para cortocircuitos (5÷10× In). La curva C lo hace versátil para aplicaciones domésticas y de industria ligera, como bombas, motores o instrumentos eléctricos.
La curva C puede tolerar sobrecorrientes de corta duración de hasta cinco a diez veces la corriente nominal y se utiliza ampliamente en instalaciones domésticas.
Diseñado para instalaciones trifásicas
Su configuración de 4 polos lo hace perfecto para líneas con fase y neutro. La tensión nominal trifásica de 400 Vca y la corriente de 16 A lo hacen adecuado para una amplia gama de aplicaciones domésticas o instalaciones secundarias en la industria.
La capacidad de interrupción de hasta 4,5 kA y la tensión de impulso de 4 kV, en la clase de limitación 3, protegen de forma eficaz y rápida las instalaciones de distribución y los equipos frente a averías graves.
Diseño compacto e instalación sencilla
Con unas dimensiones compactas y montaje en carril DIN de 35 mm, ocupa sólo 4 módulos, por lo que es ideal para armarios de distribución con espacio limitado y fácil cableado.
La disipación de potencia de sólo 3,5 W reduce la pérdida de calor y el consumo, mejorando el rendimiento general del cuadro de distribución, especialmente en entornos domésticos o comerciales.
Accesorios compatibles
Se puede añadir contacto auxiliar (AX-X1), contacto de alarma (AL-X1), bobina de disparo (SHT-X1) o bobina de tensión mínima (UVT-X1) para una integración avanzada. No compatible con módulos diferenciales.
Especificaciones Técnicas Magnetotérmico Chint
| Polo / Neutro | 4P (3F + N) |
|---|---|
| Corriente nominal In | 16 A |
| Curva de disparo | C |
| Tensión nominal Vn | 400 Vca |
| Frecuencia | 50/60 Hz |
| Uimp | 4 kV |
| Capacidad de interrupción Icn | 4,5 kA |
| Clase de limitación | 3 |
| Potencia disipada | 3,5 W |
| Módulos DIN | 4 módulos |
| Grado de protección | IP20 |
| Dimensiones (Al×An×F) | 81 × 72 × 78 mm |
| Accesorios compatibles | AX-X1, AL-X1, SHT-X1, UVT-X1 |
No hay reseñas
Ficha técnica
- Voltaje: 400VAC
- Módulos: 4
- Polos: 4P
- La curva de: C
- El poder: 4.5KA
- Grado de protección: IP20
- Amperios: 16A
- Protecciones del circuito: Interruptores automáticos
