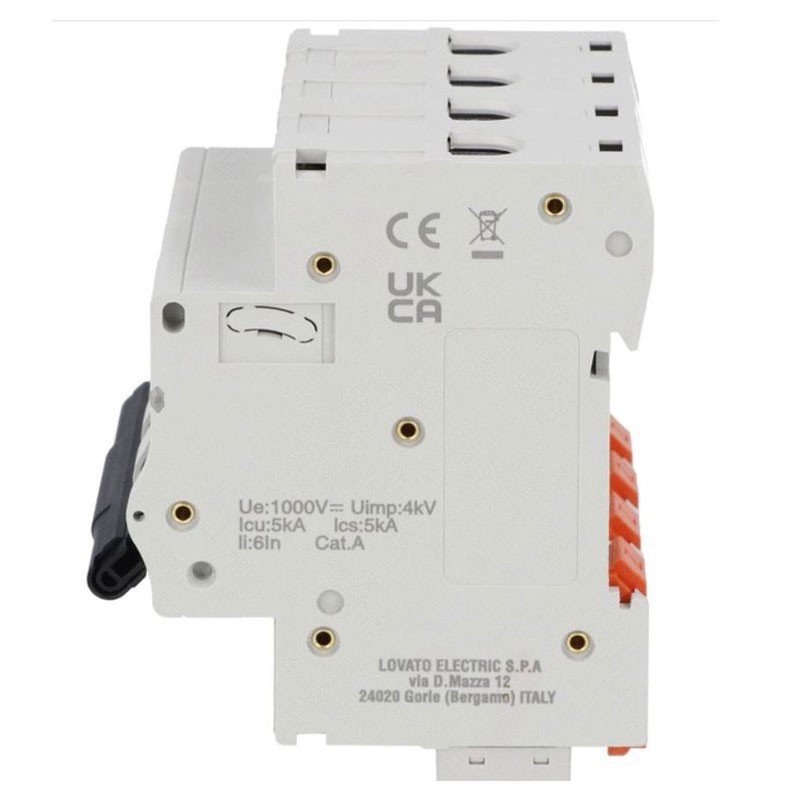

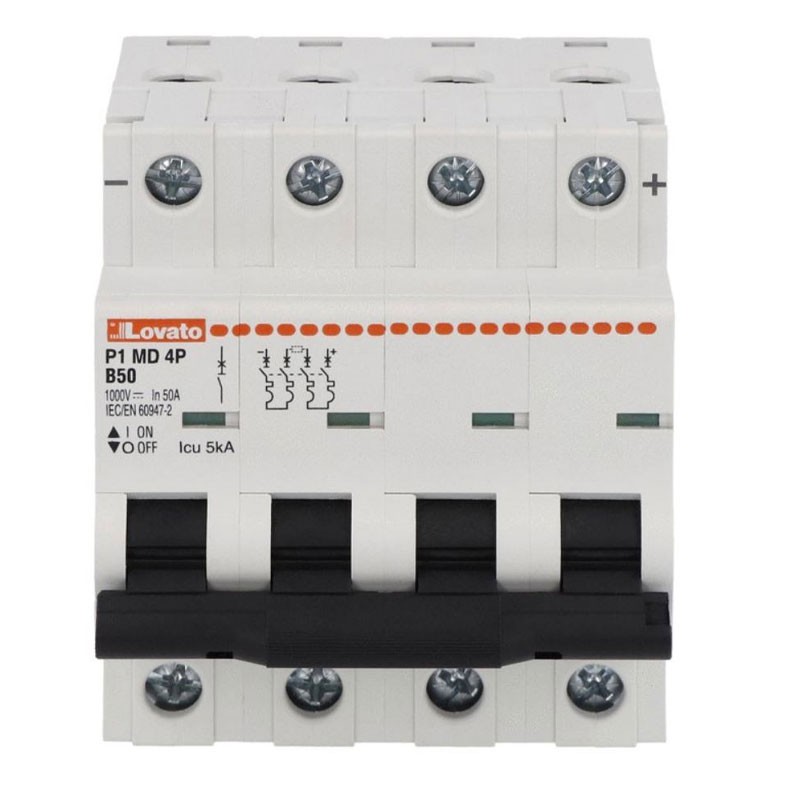

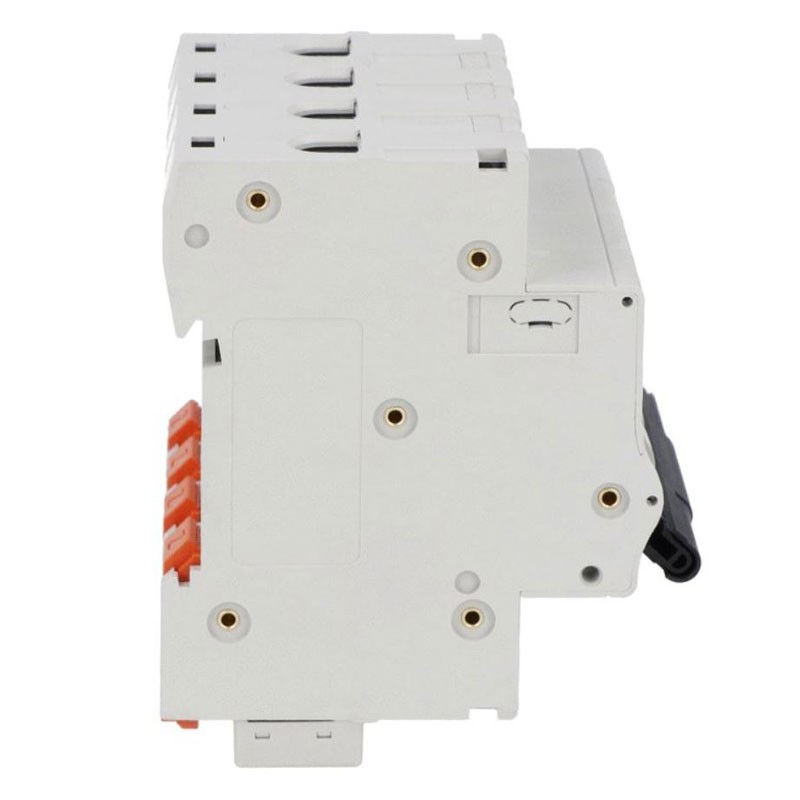

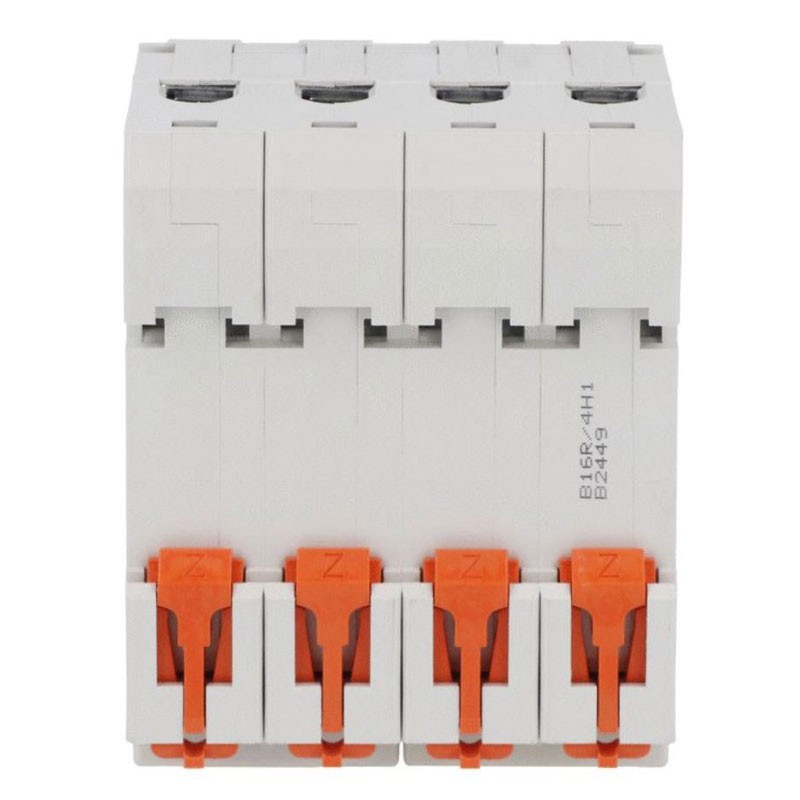

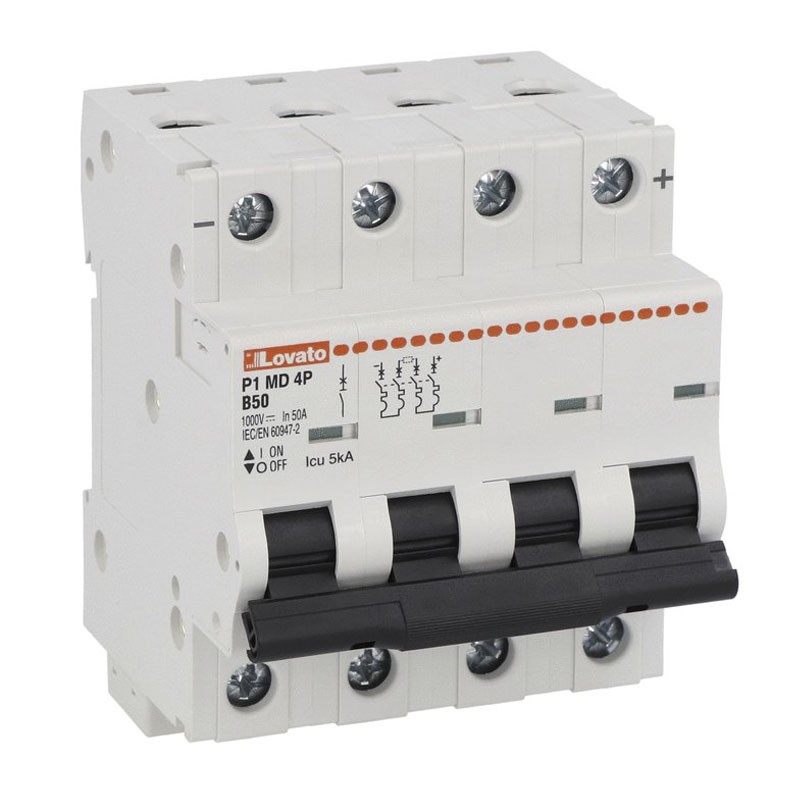

Interruptor magnetotérmico Lovato P1MD 1000V DC 50A 5kA curva B 4 módulos P1MD4PB50
LOV P1MD4PB50
8013975327326
El interruptor magnetotérmico Lovato P1 MD 1000V DC 50A curva B, está diseñado para instalaciones en corriente continua hasta 1000V DC. Con poder de interrupción 5kA y 4 polos, es ideal para aplicaciones fotovoltaicas:
-
Tensión nominal 1000V DC
-
4 polos
-
4 módulos DIN
-
Corriente nominal 50 Amperios
-
Curva B – protección rápida para cargas resistivas
-
Poder de interrupción 5 kA
-
Grado de protección frontal: IP20
-
Instalación en guía DIN 35 mm
-
Potencia disipada por polo: 3,5 Watt
-
Temperatura de operación: -40…+70 °C
-
Sección conductores: 1…35 mm²
162,86 €
Artículos disponibles: 7
: 2
También se puede pagar sin intereses en 3 cuotas de:
54,29€
A menudo comprados juntos
Interruptor magnetotérmico Lovato P1 MD 1000V DC: protección para instalaciones en corriente continua
El interruptor magnetotérmico Lovato P1 MD 4P 50A 1000V DC curva B está diseñado para la protección contra sobrecargas y cortocircuitos en sistemas en corriente continua, como instalaciones fotovoltaicas, sistemas de almacenamiento y aplicaciones industriales DC.
Gracias a la tensión nominal de funcionamiento hasta 1000 VDC, garantiza altos estándares de seguridad en instalaciones de alta tensión continua. La conformidad con las normativas IEC/EN/BS asegura fiabilidad y calidad constructiva.
Curva B: intervención rápida y selectiva
La curva de intervención B permite una intervención magnética rápida, ideal para circuitos con cargas predominantemente resistivas o con bajas corrientes de arranque. Es particularmente indicada en líneas de protección de cadenas fotovoltaicas o circuitos de distribución DC.
Con un poder de cortocircuito de 5 kA (IEC), el dispositivo ofrece protección efectiva en instalaciones con adecuada coordinación de las protecciones.
Prestaciones eléctricas y mecánicas
Es utilizable en ambientes con temperatura comprendida entre -40 °C y +70 °C, con humedad relativa hasta el 95% y altitud máxima de 2000 m.
Instalación y cableado
El dispositivo es instalable en guía DIN 35 mm en posición vertical. Los terminales aceptan conductores de 1 a 35 mm² (IEC) con par de apriete comprendido entre 1,8 y 2 Nm.
El grado de protección frontal IP20 lo hace adecuado para instalación en cuadros eléctricos protegidos.
| Datos generales | |
|---|---|
| Número de polos | 4 polos |
| Número de módulos DIN | 4 |
| Conformidad | IEC/EN/BS |
| Tensión nominal de aislamiento (IEC/EN) | 1000 V |
| Tensión nominal de resistencia a impulso (Uimp) | 4 kV |
| Tensión de funcionamiento nominal DC | 1000 VDC |
| Corriente nominal (In) | 50 Amperios |
| Curva de intervención | B |
| Corriente de cortocircuito (Poder IEC) | 5 kA |
| Duración eléctrica | 2500 ciclos |
| Potencia disipada por polo | max 3.5 Watt |
| Temperatura de empleo | min -40 °C / max +70 °C |
| Temperatura de almacenamiento | min -40 °C / max +80 °C |
| Altitud máxima | 2000 m |
| Humedad relativa | ≤95% |
| Posición de montaje | Normal plano vertical |
| Fijación | Guía DIN 35mm |
| Par de apriete terminales | min 1.8 Nm / max 2 Nm - min Ibin 16 / max Ibin 17.7 |
| Accesorios herramienta | Pz 2 |
| Sección de los conductores IEC | min 1 mm² / max 35 mm² (AWG/Kcmil min 14 - max kcmil 6) |
| Duración mecánica | 20000 ciclos |
| Peso producto | 474 g |
| Grado de protección IP frontal | IP20 |
| Grado de contaminación | 3 |
| Distancia de la rejilla según el anexo H.1 de la norma IEC/EN60898-1 | 60 mm |
No hay reseñas
Ficha técnica
- Voltaje: 1000 Vdc
- Módulos: 4
- Polos: 4P
- La curva de: B
- El poder: 5KA
- Grado de protección: IP20
- Amperios: 50A
- Protecciones del circuito: Interruptores automáticos
