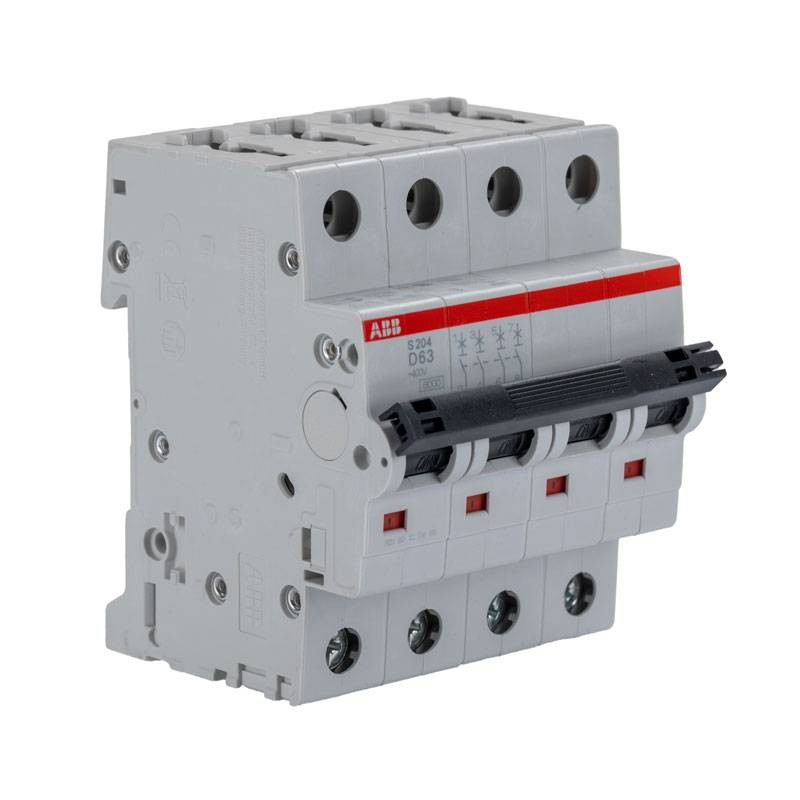

Interruptor magnetotérmico Abb S204-63D 63A 4P 6KA D S552103
ABB S552103
4016779552103
El interruptor magnetotérmico ABB S204-63D (S552103) 63A 4 polos 6kA curva D protege la instalación de sobrecargas y cortocircuitos, y es ideal para líneas con altas corrientes de arranque como motores y transformadores. Compacto 4 módulos, indicador ON/OFF y alta fiabilidad de la serie S200.
-
Polos: 4P (4 polos protegidos)
-
Corriente nominal (In): 63 A
-
Curva de intervención: D (1029 × In)
-
Poder nominal de cortocircuito: 6 kA (AC/DC), 400 V AC 6 kA
-
Icu (poder de cortocircuito extremo): 20 kA @230 V AC; 10 kA @400/440 V AC
-
Ics (poder de cortocircuito de servicio): 15 kA @230 V AC; 7,5 kA @400/440 V AC
-
Tensión prueba dieléctrica: 2 kV, 50/60 Hz 1 min
-
Clase limitación energía: 3
-
Indicación contacto: Rojo ON / Verde OFF
-
Resistencia eléctrica: 10.000 ciclos AC
-
Resistencia mecánica: 20.000 ciclos
-
Pareja de apriete: 2,8 Nm
-
Tipo tensión de entrada: AC/DC
-
Módulos: 4
-
Dimensiones (L×H×P): 70×88×69 mm
-
Peso: 0,48 kg.
158,50 €
Artículos disponibles: 10
: 2
También se puede pagar sin intereses en 3 cuotas de:
52,83€
ABB S204-63D: protección robusta para cargas con corrientes de inserción elevadas
El ABB S204-63D 63A es un interruptor magnetotérmico de la familia System pro M compact S200, diseñado para proteger las instalaciones eléctricas de sobrecargas y cortocircuitos con la máxima continuidad de servicio. La versión de 4 polos es perfecta para líneas trifásicas con neutro o para circuitos donde es necesario interrumpir simultáneamente todos los conductores protegidos, aumentando la seguridad de la instalación y simplificando el mantenimiento.
Curva D: la elección correcta para motores, transformadores y líneas pesadas
La curva D está pensada para aplicaciones con altas corrientes de arranque: el umbral de intervención magnética está comprendido entre 10 y 29 veces la corriente nominal. En la práctica, esto evita desconexiones no deseadas durante el arranque de motores, la alimentación de transformadores o cargas con alta corriente de irrupción (por ejemplo, algunas fuentes de alimentación y equipos industriales). Es la solución ideal cuando un interruptor magnetotérmico de curva C podría provocar intervenciones demasiado frecuentes durante las fases de arranque.
Poder de interrupción y rendimiento: 6 kA para la protección de la instalación
El dispositivo está declarado con un poder nominal de cortocircuito de 6 kA (AC/DC), indicado para cuadros de distribución e instalaciones donde se requiere un nivel de interrupción fiable y coherente con la protección aguas arriba. La clase de limitación de energía 3 contribuye a reducir la energía que pasa en caso de cortocircuito, conteniendo tensiones térmicas y dinámicas en los cables y componentes conectados: una ventaja concreta para la duración de la instalación.
Control inmediato del estado: ON/OFF siempre visible
La indicación de estado es clara e inmediata: rojo = ON, verde = OFF. En el cuadro eléctrico, este detalle ahorra tiempo durante verificaciones, intervenciones y mantenimientos, especialmente cuando se opera en varias líneas o en entornos industriales donde la rapidez de diagnóstico es fundamental.
Compacto e instalable en riel DIN: perfecto para cuadros modulares
Con un tamaño de 4 módulos y dimensiones de 70×88×69 mm, el S204-63D se integra fácilmente en los cuadros modulares estándar. El par de apriete de los terminales de 2,8 N·m permite un cableado estable y seguro, reduciendo el riesgo de aflojamientos con el tiempo. La robustez también está respaldada por los ciclos de duración: 10.000 eléctricos AC y 20.000 mecánicos, para una vida operativa larga incluso en contextos exigentes.
AC/DC: flexibilidad de uso
La compatibilidad AC/DC amplía los escenarios aplicativos, haciendo que el dispositivo sea adecuado tanto para circuitos tradicionales en corriente alterna como para determinadas líneas en corriente continua (siempre respetando las especificaciones de la instalación y la coordinación con las protecciones aguas arriba).
| DATOS TÉCNICOS | |
|---|---|
| Tensión de prueba dieléctrica | 50/60 Hz – 1 min – 2 kV |
| Poder de cortocircuito extremo (Icu) | 230 V AC: 20 kA 400 V AC: 10 kA 440 V AC: 10 kA |
| Poder de cortocircuito de servicio (Ics) | 230 V AC: 15 kA 400 V AC: 7,5 kA 440 V AC: 7,5 kA |
| Conexión de alimentación | Arbitrario |
| Indicación de posición de contactos | Rojo ON / Verde OFF |
| Clase de limitación de energía | 3 |
| Resistencia eléctrica | 10.000 ciclos AC |
| Resistencia mecánica | 20.000 ciclos |
| Número de polos protegidos | 4 |
| Número de polos | 4P |
| Par de apriete | 2,8 N·m |
| Tipo de terminal de tornillo | Failsafe Bi-directional Cylinder-lift Terminal |
| Marcado del actuador | I / O |
| Material del actuador | Grupo de aislamiento II, Negro, Sellable |
| Destornillador recomendado | Pozidriv 2 |
| Accesorios disponibles | Sí |
| CAPACIDAD DE CONEXIÓN | |
| Barra colectora | 10 / 10 mm² |
| Conductor flexible con terminal | 0,75 … 25 mm² |
| Conductor flexible | 0,75 … 25 mm² |
| Conductor rígido | 0,75 … 35 mm² |
| Conductor de hilos | 0,75 … 35 mm² |
| Longitud de pelado | 12,5 mm |
| Tipo de terminal | Terminales de tornillo |
| CARACTERÍSTICAS ELÉCTRICAS | |
| Curva de intervención | D |
| Tensión de funcionamiento | Máx: 440 V AC Mín: 12 V AC / 12 V DC |
| Tensión nominal de aislamiento (Ui) | 440 V (IEC/EN 60664-1) |
| Tensión de aguante a impulso (Uimp) | 4 kV (estándar) 5 kV a 2000 m 6,2 kV a nivel del mar |
| Tipo de tensión | AC / DC |
| Corriente nominal (In) | 63 A |
| Poder nominal de cortocircuito | 6 kA AC / DC |
| Corriente de cortocircuito condicional (Inc) | 230 V: 20 kA 400 V: 20 kA |
| Frecuencia nominal | 50 / 60 Hz |
| Pérdida de potencia total | 19,2 W |
| Pérdida de potencia por polo | 4,8 W |
| Categoria de sobretensión | III |
No hay reseñas
Ficha técnica
- Voltaje: 440V
- Módulos: 4
- Polos: 4P
- La curva de: D
- El poder: 6KA
- Amperios: 63A
- Protecciones del circuito: Interruptores automáticos
