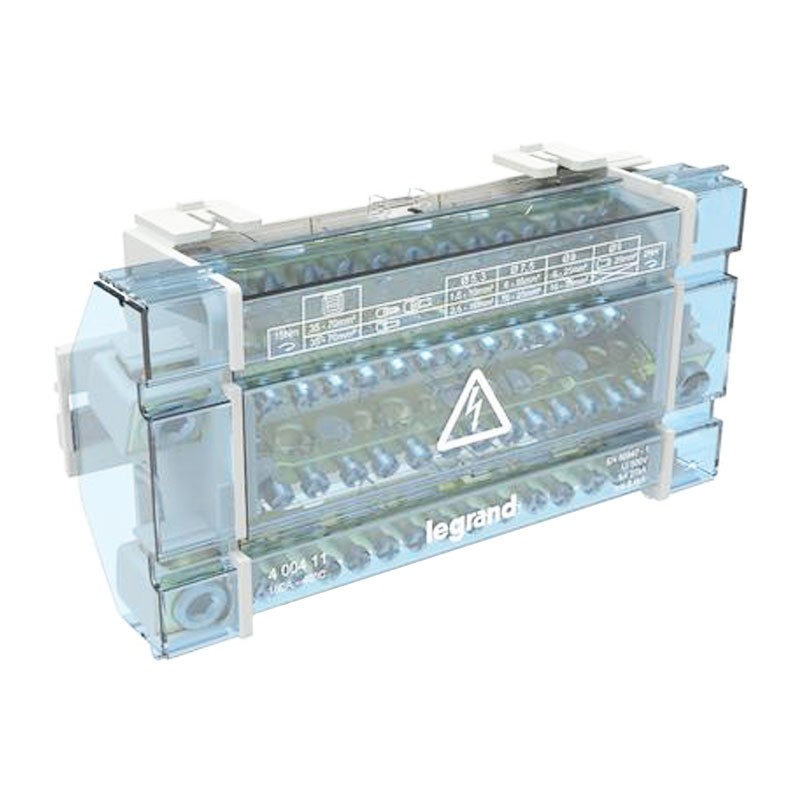

Los bloques de distribución modular de Legrand con barras escalonadas permiten una rápida distribución bipolar o tetrapolar. Conformes a la norma EN 60947-1, combinan prestaciones eléctricas y robustez mecánica, así como un diseño ergonómico para facilitar el uso de este componente clave de los sistemas de distribución eléctrica.

Gracias a la maximización del espacio para el cableado, la orientación optimizada de las barras y el dimensionamiento adaptado de las conexiones por tornillo, se facilita el cableado y la conexión. Además, la entrada y la salida de las secciones grandes están escalonadas entre cada barra para evitar el solapamiento de los conductores grandes.

Además, los puntos de conexión están suficientemente espaciados para permitir el uso de casquillos estándar.

Cada barra de latón lleva una protección aislante transparente para una máxima seguridad. Además, un sistema integrado en esta protección impide el desenroscado accidental de los tornillos de las conexiones no conectadas. Una protección también aísla la parte trasera del bloque de distribución del carril.

Una cubierta de protección transparente, extraíble y giratoria en 180° (hasta 125 A) permite adaptarse a todas las situaciones de cableado.

Ventajas:

• Distribuidores para instalación en carril DIN35 con marcado en la tapa transparente de todos los parámetros eléctricos
• Tapa giratoria de 180° y extraíble con mayor visibilidad interna de las conexiones
• Separación de los agujeros de entrada y salida
• Orificios escalonados para secciones y distancias de cable más grandes para facilitar el cableado y evitar confusiones al utilizar cables con virola
• Sistema de tornillo antipérdida.

Características:

• Tensión 400Vac
• Corriente de entrada 160A
• Módulos 10
• Postes 4P
• Grado de protección IP20
• Bloques de terminales de la serie IT Viking 3.
