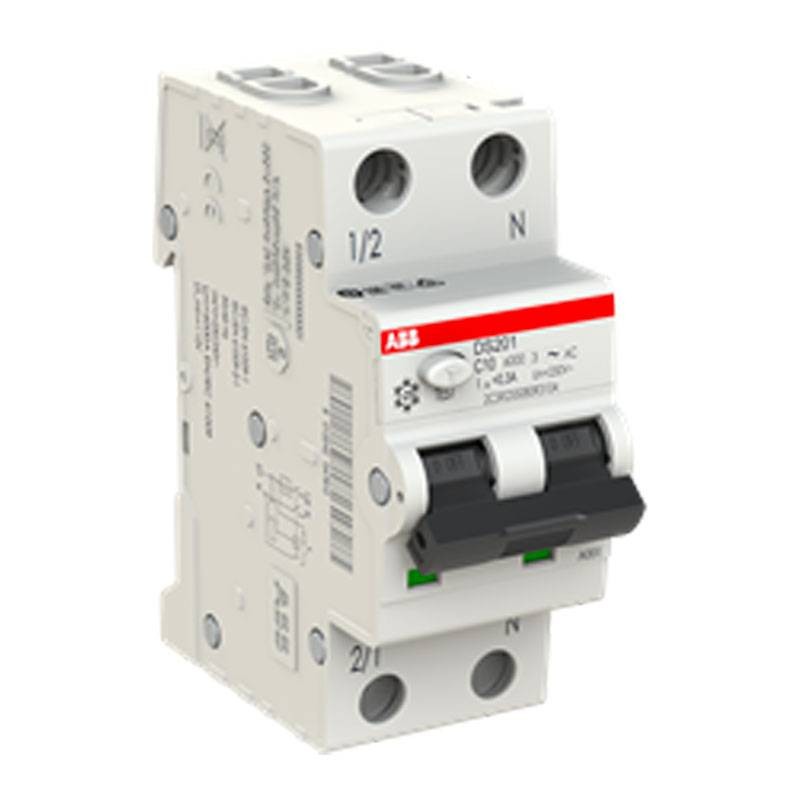

Magnetotérmico diferencial Abb 1P+N 20A 6kA tipo A curva C 300mA DS201C20A300
ABB DS201C20A300
8012542886617
Interruptor Magnetotérmico Diferencial Abb DS201 C20 A300 combina protección contra sobrecargas, cortocircuitos y fugas de corriente, garantizando seguridad y eficiencia en las instalaciones eléctricas. Ideal para aplicaciones residenciales, comerciales e industriales, con las siguientes características:
-
Corriente nominal: 20 Amperios
-
Número de polos: 1P+N (fase + neutro)
-
Curva de intervención: C
-
Tipo de corriente diferencial: A (protege contra corrientes de fuga unidireccionales y pulsantes)
-
Corriente residual asignada: 300 mA
-
Poder de corte nominal: 6 kA
-
Montaje: Carril DIN para una instalación rápida
-
Grado de protección: IP20/IP40
92,23 €
Artículos disponibles: 9
: 3
También se puede pagar sin intereses en 3 cuotas de:
30,74€
Interruptor Magnetotérmico diferencial Abb 1P+N 20A 6kA C A 300mA 2M
El interruptor magnetotérmico diferencial ofrece una doble protección:
-
Magnetotérmica, que interviene en caso de sobrecargas y cortocircuitos hasta 6kA
-
Diferencial, que protege contra las fugas de corriente superiores a 300mA, evitando el riesgo de incendio debido a fugas elevadas
La curva C proporciona una protección óptima para circuitos con cargas moderadas, como alumbrado, tomas de corriente y pequeños motores.
Versatilidad y Aplicaciones
Por su cumplimiento de las normas de seguridad y su capacidad para funcionar con una tensión nominal de 110-264V CA, es ideal para:
-
Instalaciones residenciales (protección general del sistema)
-
Edificios comerciales (tiendas, oficinas, locales públicos)
-
Sector industrial (cuadros de distribución, protección de circuitos con cargas elevadas)
La protección diferencial de 300 mA lo hace especialmente adecuado para la prevención de incendios eléctricos en entornos con instalaciones antiguas o donde las fugas de corriente puedan suponer un peligro.
Diseño Compacto e Instalación Sencilla
El interruptor presenta un diseño compacto con una anchura de 2 módulos DIN (35 mm), lo que facilita su instalación en armarios de distribución.
El grado de protección IP20/IP40 garantiza la resistencia al polvo y a los agentes externos, mientras que el amplio rango de temperatura de funcionamiento (-25/+55 grados) asegura un rendimiento fiable incluso en condiciones adversas.
Características Principales
| Característica | Valor |
|---|---|
| Corriente nominal | 20 A |
| Número de polos | 1P+N |
| Corriente residual nominal | 300 mA |
| Capacidad nominal de cortocircuito | 6 kA |
| Tipo de tensión de entrada | A |
| Curva | C |
| Tensión nominal de aislamiento | 110/264 V |
| Frecuencia nominal | 50/60 Hz |
| Grado de protección | IP20/IP40 |
| Anchura en número de rangos modulares | 2 |
Prestaciones y Seguridad
| Característica | Valor |
|---|---|
| Capacidad nominal de cortocircuito extremo | 10 kA |
| Corriente de cortocircuito condicional asignada | 10 kA |
| Capacidad asignada de cortocircuito de servicio | 7,5 kA |
| Tensión nominal soportada a los impulsos | 4 kV |
| Tensión dieléctrica de prueba | 2 kV |
| Pérdida de potencia | 5,7 W |
| Clase de limitación de energía | 3 |
| Resistencia eléctrica | 10000 ciclos |
| Resistencia mecánica | 20000 ciclos |
| Categoría de sobretensión | III |
Instalación
| Característica | Valor |
|---|---|
| Par de apriete | 2,8 N-m |
| Tipo de montaje | Carril DIN |
| Temperatura ambiente | -25/+55 grados |
| Indicación de la posición de los contactos | Rojo ON / Verde OFF |
| Longitud de pelado del cable | 12 mm |
| Grado de contaminación | 2 |

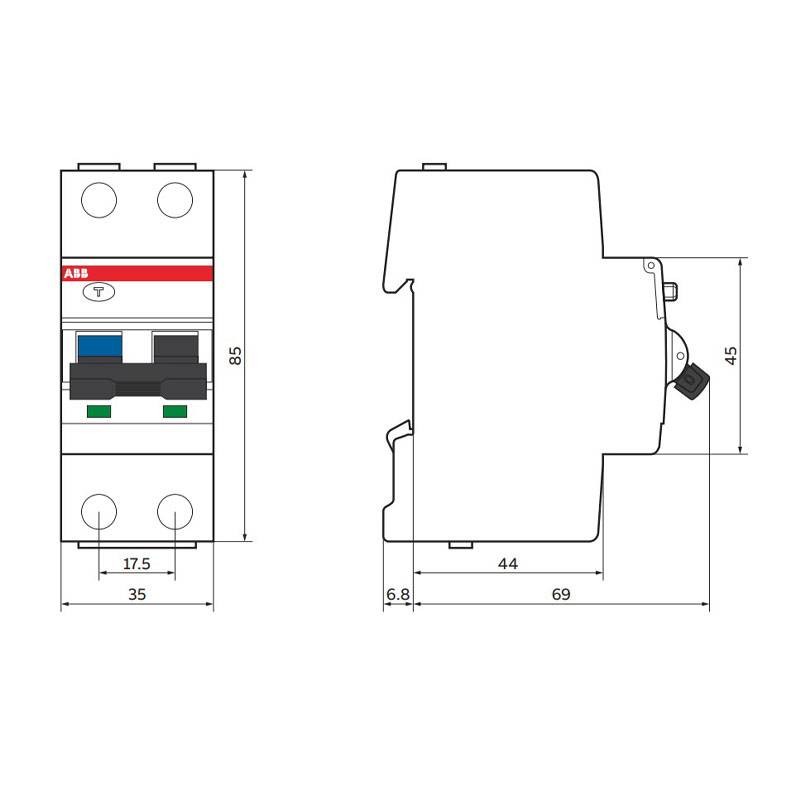

Dimensiones
| Característica | Valor |
|---|---|
| Anchura | 35 mm |
| Altura | 85 mm |
| Profundidad | 69 mm |
No hay reseñas
Ficha técnica
- Módulos: 2
- Polos: 1+N
- La curva de: C
- El poder: 6KA
- Tipo de diferencial: A
- El diferencial actual: 0.3A
- Amperios: 20A
- Protecciones del circuito: Interruptores diferenciales termomagnéticos
