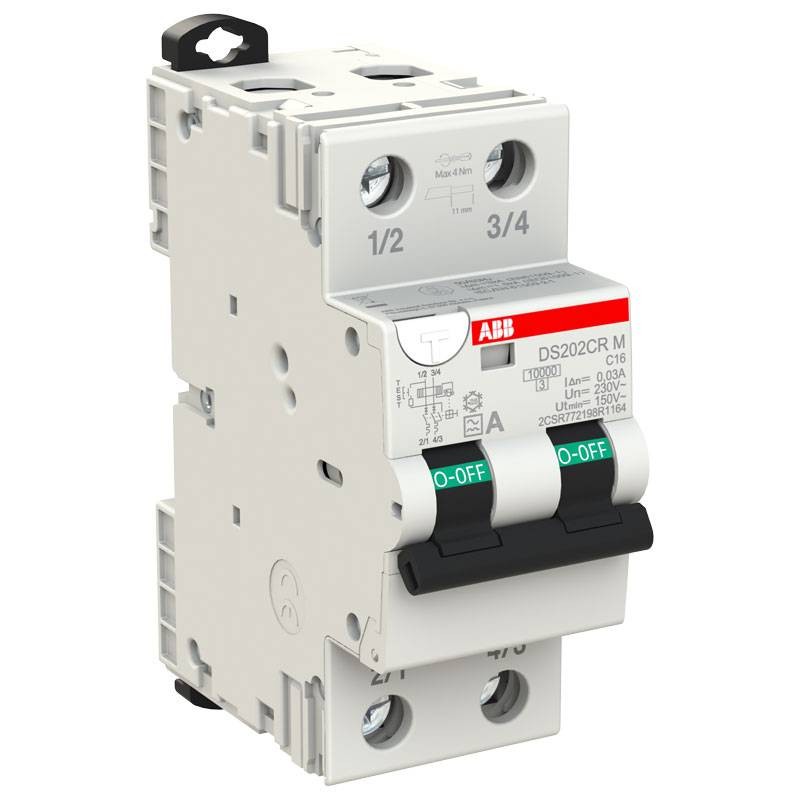

Magnetotérmico diferencial Abb 16A 2P 30mA A 6KA DS202CRC16A30
ABB DS202CRC16A30
4022903033714
Magnetotérmico diferencial Abb DS202CR C16 A30:
- Corriente nominal 16A
- 2 Polos
- Corriente residual asignada 30mA (0.03)
- Tipo A
- Curva C
- 2 Módulos
- Capacidad nominal de cortocircuito 6KA
- Tipo de tensión de entrada AC
117,12 €
Artículos disponibles: 99
: 10
También se puede pagar sin intereses en 3 cuotas de:
39,04€
Otras composiciones del diferencial Abb:
El interruptor magnetotérmico se encuentra al lado del salvavidas e integra una protección magnética a una térmica y en caso de necesidad interrumpe la corriente eléctrica.
El diferencial magnetotérmico es, por tanto, un sistema que combina las funciones del salvavidas con las características magnéticas y térmicas.
El interruptor magnetotérmico diferencial presente en la instalación eléctrica integra tres protecciones diferentes:
- la magnética para cortocircuitos que pueden poner en riesgo de incendio a todo un edificio;
- la térmica, para sobrecargas en el suministro de energía eléctrica (por ejemplo, más de un aparato en funcionamiento);
- la diferencial, que protege al sujeto de una fuga de corriente.
La curva C, umbral de disparo de 5 a 10 veces In, para circuitos óhmico-inductivos con corrientes de irrupción medias. Y muy utilizado en instalaciones domésticas
El disyuntor de intervención tipo A está asegurado para corrientes sinusoidales diferenciales alternantes y para corrientes diferenciales pulsantes unidireccionales aplicadas de forma repentina o lenta (CEI EN 61008-1).
La serie DS202CR de RCBO es un dispositivo 2P de dos módulos para proteger los circuitos monofásicos del usuario final contra las corrientes de sobrecarga y cortocircuito. Protección contra los efectos de las corrientes de avería a tierra pulsadas sinusoidales alternas y directas. Protección contra contactos indirectos y adicionales. Protección final contra contactos directos.
Características:
- Normas de referencia: IEC/EN 61009-1 IEC/EN 61009-2-1
- Tensión nominal de servicio: según IEC 60898-1 230 V
- Tensión nominal de aislamiento (Ui): según IEC/EN 60664-1 440 V
- Tensión soportada a los impulsos 4kV
- Capacidad nominal de cortocircuito extremo 10kA
- Corriente de pico máxima: 0,25kA
- Frecuencia nominal (f): frecuencia de 50 Hz
- Pérdida de potencia: 4,20 W
- Clase de limitación de energía: 3
- Resistencia eléctrica: 10000 operaciones
- Resistencia mecánica: 20000 operaciones
- Indicación de fallo: Bandera azul en la ventana
- Característica de funcionamiento: Instantáneo
- Categoría de sobretensión: III
- Posición de los terminales de neutro: Derecha Izquierda
- Par de apriete: 4 Nm
- Capacidad de conexión: Embarrado 1010 mm² Flexible 1...25 mm² Rígido 135 mm²
- Sección nominal: 1 - Núcleo sólido 1 35 mm² 4 - Multicableado 1 25 mm²
- Longitud de pelado del cable: 11 mm
- Temperatura ambiente: Funcionamiento -25 55 °C
- Grado de protección: IP20
- Grado de contaminación: 3
- Dimensiones: Anchura del producto: Anchura 36 milímetros - Altura 86 milímetros - Profundidad 72 milímetros
- Peso neto del producto: 0,220 kg
- Profundidad de empotramiento (t2): 72 milímetros
No hay reseñas
Ficha técnica
- Módulos: 2
- Polos: 2P
- La curva de: C
- El poder: 6KA
- Tipo de diferencial: AC
- El diferencial actual: 0.03A
- Amperios: 16A
- Protecciones del circuito: Interruptores diferenciales termomagnéticos
