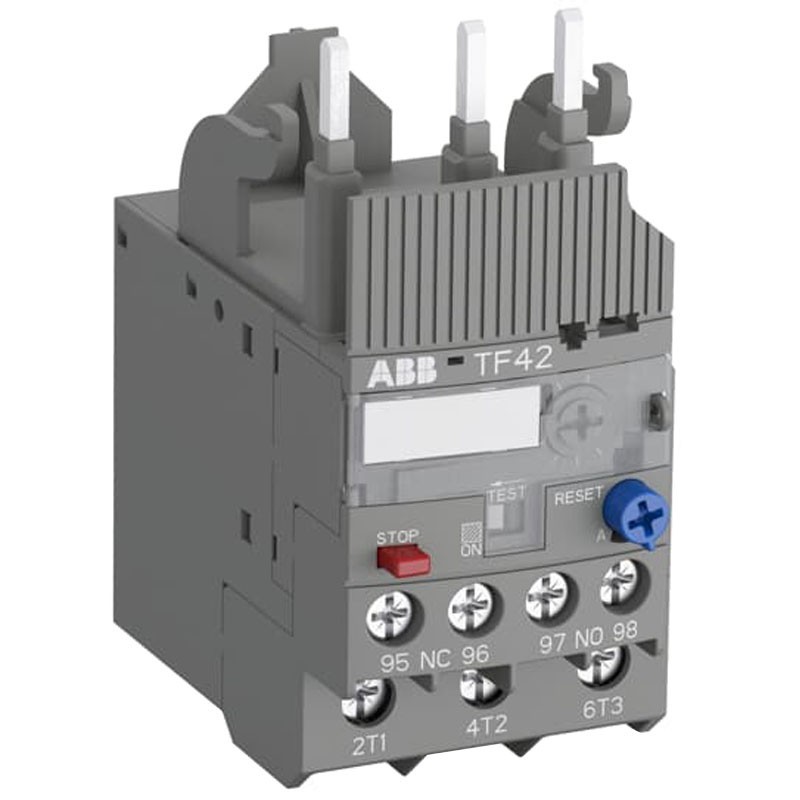

Relé térmico de sobrecarga ABB 13-16A clase 10 TF4216
ABB TF4216
4013614398148
Relé térmico Abb serie TF42, con las siguientes características:
- Tensión nominal de funcionamiento circuito auxiliar 600 Vac/dc - Circuito principal 690 Vac - Circuito principal 600 Vdc
- Corriente nominal de funcionamiento (Ie) 16A
- Corriente nominal de funcionamiento AC-3 (Ie) 16A
- Frecuencia nominal circuito auxiliar 50 Hz - Circuito auxiliar 60 Hz - Circuito auxiliar DC - Circuito principal 50 Hz - Circuito principal 60 Hz
- Tensión nominal soportada por impulso (Uimp) circuito auxiliar 6 kV - circuito principal 6 kV
- Tensión nominal de aislamiento (Ui) 690 V
- Rango de ajuste 13-16A
- 3 polos
- Grado de protección IP20
- Grado de contaminación 3
- Temperatura ambiente en funcionamiento -25..+60 °C
- Temperatura Funcionamiento compensado -25...+60 °C
- Temperatura en almacenamiento -50..+80 °C
50,43 €
Artículos disponibles: 6
: 1
También se puede pagar sin intereses en 3 cuotas de:
16,81€
Losrelés térmicos de sobrecarga con bimetales son dispositivos de protección electromecánicos económicos para el circuito principal. Proporcionan una protección fiable del motor en caso de sobrecarga o fallo de fase.
Relés térmicos de sobrecarga y relés de sobrecarga son dispositivos de protección electromecánicos para el circuito principal. Ofrecen una protección fiable del motor en caso de sobrecarga o pérdida de fase.
Características:
- Serie Abb
- Par de apriete circuito auxiliar 1 ... 1,5 Nm - circuito principal 1,5...2,5 Nm
- Longitud de desaislamiento circuito auxiliar 9 mm - circuito principal 12 mm
- Destornillador recomendado circuito principal Pozidriv 2
- Pérdida de potencia en condiciones nominales de funcionamiento por polo 1,3 W
- Temperatura ambiente en funcionamiento -25..+60 °C - Funcionamiento compensado -25...+60 °C - en almacenamiento -50..+80 °C
- Compensación de la temperatura del aire ambiente Sí
- Resistencia a los golpes según la norma IEC 60068-2-27 11 ms Pulso 25g
- Altitud máxima de funcionamiento permitida 2000 m
- Resistencia a las vibraciones según IEC 60068-2-6: 5g / 3 ... 150 Hz
- Secciones de cables - circuito auxiliar:
- Flexible con virola 1/2x 0,75 ... 2,5 mm² Flexible con virola aislada
- Flexible con virola aislada 1x 0,75 ... 2,5 mm² Flexible con virola aislada
- Flexible con virola aislada 2x 0,75 ... Flexible de 1,5 mm² con virola aislada
- Flexible 1/2x 0,75 ... 1 mm² flexible
- Flexible 1/2x 1 ... 2,5 mm² Flexible
- Rígido 1/2x 0,75 ... 4 mm² Rígido
- Secciones de cables - circuito principal
- Flexible con virola 1/2x 0,75 ... 4 mm² flexible con virola aislada
- Flexible con virola aislada 1/2x 0,75 ... 4 mm² flexible con virola aislada
- Flexible 1/2x 0,75 ... 4 mm² Rígido
- Rígido 1/2x 0,75 ... 4 mm² Rígido
Corriente nominal de funcionamiento AC-15 (Ie):
- (120 V) NC 3 A
- (120 V) NO 0,5 A
- (240 V) NC 3 A
- (240 V) NO 0,5 A
- (400 V) NC 0,75 A
- (400 V) NO 0,5 A
- (500 V) NC 0,75 A
- (500 V) NO 0,5 A
Corriente nominal de funcionamiento DC-13 (Ie):
- (125 V) NC 0,55 A
- (125 V) NO 0,55 A
- (24 V) NC 1,25 A
- (24 V) NO 1,25 A
- (250 V) NC 0,27 A
- (250 V) NO 0,27 A
- (500 V) NC 0,15 A
- (500 V) NO 0,15 A
- (60 V) NC 0,55 A
- (60 V) NO 0,55 A
Dimensiones y peso:
- Ancho 45 mm
- Altura 88,3 mm
- Profundidad 70,5 mm
- Peso neto 0,13 kg
No hay reseñas
Ficha técnica
- Tipo de: Relé
- Voltaje: 690V
- Polos: 3P
- Amperios: 13-16A
