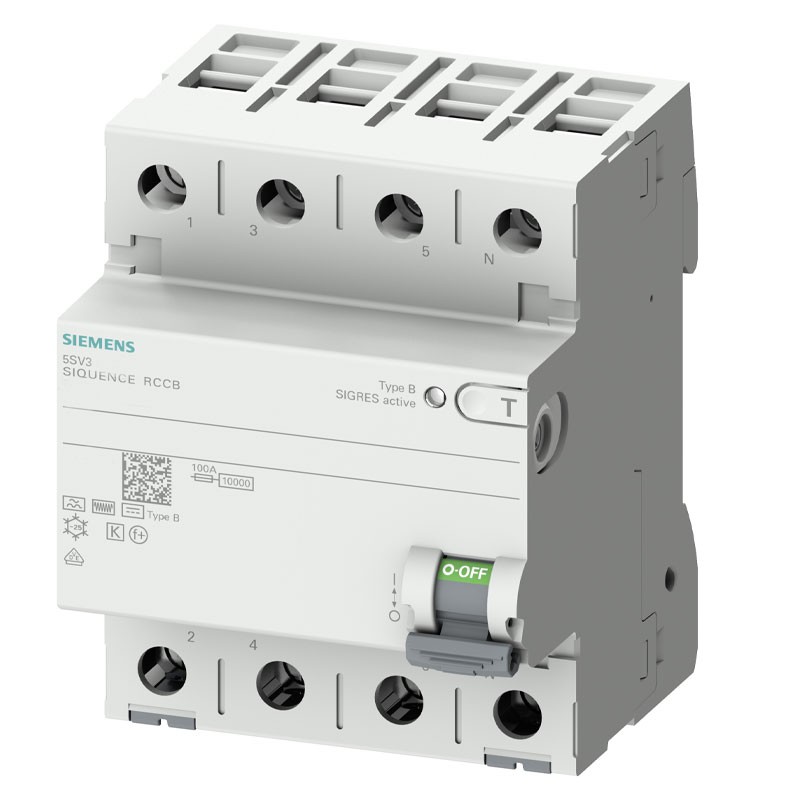

Interruptor diferencial Siemens 25A 4P 300MA K tipo B 5SV36424
SIE 5SV36424
4001869549064
Interruptor diferencial puro Siemens, 4 módulos, clase K con retardo corto, conexión DIN (universal para cualquier cuadro eléctrico del mercado), polos 4P, 25 amperio, corriente diferencial Idn 300mA, tensión 400 Vac, diferencial tipo B.
563,27 €
Artículos disponibles: 34
: 4
También se puede pagar sin intereses en 3 cuotas de:
187,76€
El disyuntor diferencial puro se utiliza para proteger a las personas y no a los equipos. En el momento en que una persona va a tocarlo, se crea un circuito con la tierra. La corriente, en lugar de permanecer en el circuito doméstico, utiliza el cuerpo humano para ir a tierra.
El interruptor diferencial, también llamado disyuntor, es un dispositivo de su instalación eléctrica. Es capaz de abrir el circuito, es decir, de interrumpir el suministro de energía, cuando la corriente se pierde accidentalmente.
Un interruptor diferencial puro ofrece protección en caso de fuga de corriente, pero no en caso de sobretensión. Para este tipo de problema, se requiere un disyuntor en su lugar.
Para el disyuntor diferencial tipo B se asegura la intervención como para el tipo F y para los siguientes tipos de corrientes diferenciales aplicadas de forma repentina o lentamente creciente:
- Alternancia sinusoidal con frecuencias de hasta 1000 hz.
- Alternancia a frecuencia nominal superpuesta a una corriente continua nivelada a 0,4 i∆n o 10 ma, lo que sea mayor. el interruptor diferencial debe dispararse a un valor de la corriente alterna no superior a i∆n.
- El interruptor diferencial debe dispararse con un valor de corriente alterna que no supere 1,4 i∆n para los interruptores diferenciales con i∆n > 10ma o que no supere 2 i∆n para los interruptores diferenciales con i∆n <= 10ma. (el valor de la corriente diferencial de disparo igual a 1,4 i∆n o 2 i∆n corresponde al valor eficaz de la media onda de la corriente pulsante unidireccional).
- Pulsadores unidireccionales que pueden ser generados por circuitos rectificadores alimentados por dos fases. el interruptor diferencial debe disparar dentro de los límites de 0,5 i∆n y 2 i∆n.
- Pulsos unidireccionales que pueden ser generados por circuitos rectificadores alimentados por tres fases. el interruptor diferencial debe intervenir dentro de los límites de 0,5 i∆n y 2 i∆n.
- Interruptores de nivel continuo producidos por circuitos polifásicos. el interruptor diferencial debe dispararse dentro de los límites de 0,5 i∆n y 2 i∆n.
Características:
- Serie Siemens
- Tensión 400 Vac
- Corriente de entrada 25A
- Corriente diferencial Idn 300mA
- Diferencial tipo B
- 4 módulos
- 4P
- Grado de protección IP20, para instalación en cuadro de distribución, con conductores conectados
- Frecuencia de uso 50 Hz
- Altura 90 mm
- Ancho 72 mm
- Profundidad 70 mm
- Profundidad de empotramiento 70 mm
- Tipo de montaje carril DIN (REG)
- Cualquier posición de montaje
- Par de apriete/con terminales de tornillo mín. 2,5 Nm - máx. 3 Nm
- Peso neto 543 g
No hay reseñas
Ficha técnica
- Voltaje: 400VAC
- Módulos: 4
- Polos: 4P
- Tipo de diferencial: B
- El diferencial actual: 0.3A
- Amperios: 25A
- Protecciones del circuito: Diferenciales puros
